监控MetroCluster配置

PDF

您可以监控MetroCluster配置中的连接问题。详细信息包括集群内的组件和连接状态以及MetroCluster配置中集群之间的连接状态。在这里，您将了解如何监控由MetroCluster over FC 和MetroCluster over IP 配置保护的集群中的连接问题。

您可以从Active IQ Unified Manager左侧导航窗格中的以下视图监控MetroCluster配置：

  • 存储 > 集群 > 保护： MetroCluster 视图

  • 保护 > 关系 > *关系： MetroCluster*视图

Unified Manager 使用系统运行状况警报来指示MetroCluster配置中的组件和连接的状态。

开始之前

  • MetroCluster配置中的本地集群和远程集群都必须添加到Active IQ Unified Manager。

  • 在MetroCluster over IP 配置中，如果要支持调解器，则应通过相应的 API 配置调解器并将其添加到集群中。

  • 您必须具有操作员、应用程序管理员或存储管理员角色。

通过 FC 配置监控MetroCluster中的连接问题

对于MetroCluster over FC 配置中的集群，连接图表显示在 集群/运行状况 详细信息页面上。请按照以下步骤操作。

步骤

  1. 在左侧导航窗格中，单击“存储”>“集群”。

    显示所有受监控集群的列表。

  2. 从 Protection: MetroCluster 视图中，单击要查看MetroCluster over FC 配置详细信息的集群的名称。或者，您可以按MetroCluster配置中的集群进行过滤。

  3. 在“集群/运行状况”详细信息页面中，单击“MetroCluster连接”选项卡。 “MetroCluster Connectivity”选项卡仅适用于 FC 配置上的MetroCluster 。

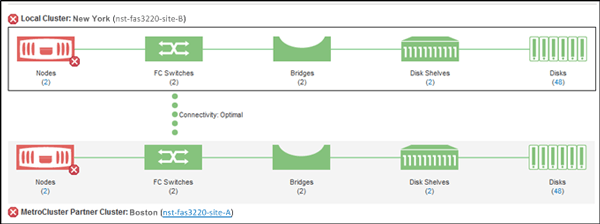

    Unified Manager MetroCluster连接选项卡

    MetroCluster配置的拓扑显示在相应的集群对象区域中。您可以使用集群/健康详情页面中显示的信息来纠正任何连接问题。例如，如果集群中的节点和交换机之间的连接中断，则会显示以下图标：

节点切换连接图标

如果将指针移到图标上，您可以查看有关所生成事件的详细信息。

如果您发现MetroCluster配置中存在连接问题，则必须登录系统管理器或访问ONTAP CLI 来解决这些问题。

有关确定群集健康状况的更多信息，请参阅"确定MetroCluster通过 FC 配置中的集群运行状况"。

监控MetroCluster通过 IP 配置中的连接问题

对于MetroCluster over IP 配置中的集群，连接图表显示在 集群 页面上。请按照以下步骤操作。

步骤

  1. 在左侧导航窗格中，单击“存储”>“集群”。

    显示所有受监控集群的列表。

  2. 从 Protection: MetroClusters 视图中，单击要查看MetroCluster over IP 配置详细信息的集群的名称。或者，您可以按MetroCluster配置中的集群进行过滤。

  3. 单击插入符号展开行 `v`图标。仅当集群受到MetroCluster over IP 配置保护时，才会显示插入符号图标。

    您可以查看源站点和镜像站点的拓扑结构，以及用于连接的中介器（如果有）。您可以查看以下信息：

    • 跨站点连接

    • 两个站点的健康和可用性问题（如果有）

    • 调解员相关问题

    • 复制相关问题。

      备注 报告以下状态：严重（ ）， 错误 （ ) 或正常 ( ）。您还可以查看同一拓扑中主数据和镜像数据的聚合数据复制状态。

      在下图中，您可以看到源集群和目标集群之间的站点间连接不可用，并且它们之间的中介器未配置。

    显示源站点和镜像站点以及中介器的拓扑结构的 UI 屏幕截图。

  4. 单击状态图标。显示带有错误定义的消息。如果您的MetroCluster over IP 配置中出现了与该问题相关的事件，您可以单击消息上的“查看事件”按钮并查看事件详细信息。解决问题和事件后，此拓扑中的状态图标将变为正常（ ）。

  5. 您可以在“集群/运行状况”详细信息页面的“配置”选项卡上的“MetroCluster概述”和“保护”部分中查看更多配置详细信息。

备注 仅对于MetroCluster over IP 配置，您才可以在 Clusters 页面上查看集群拓扑。对于MetroCluster over FC 配置中的集群，拓扑显示在“集群/运行状况”详细信息页面上的“MetroCluster连接”选项卡上。
