Cloud Insights 数据仓库架构图

提供者 netapp-alavoie 下载此页面的 PDF

本文档提供了数据仓库数据库的架构图。您也可以下载包含的文件 "模式表"

注 Cloud Insights 提供了报告功能 "高级版"

清单数据集市

以下图像介绍了清单数据集市。

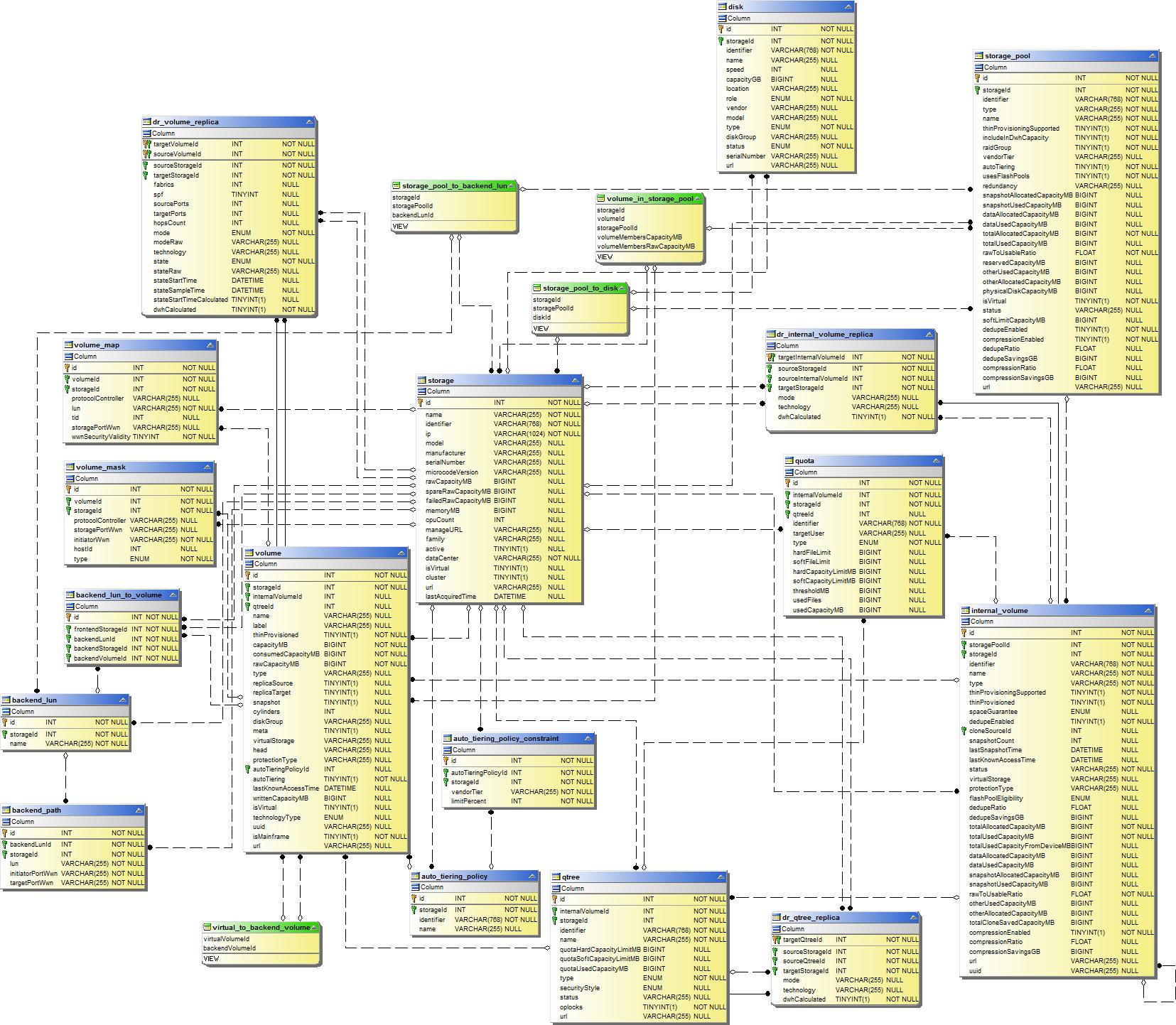

存储

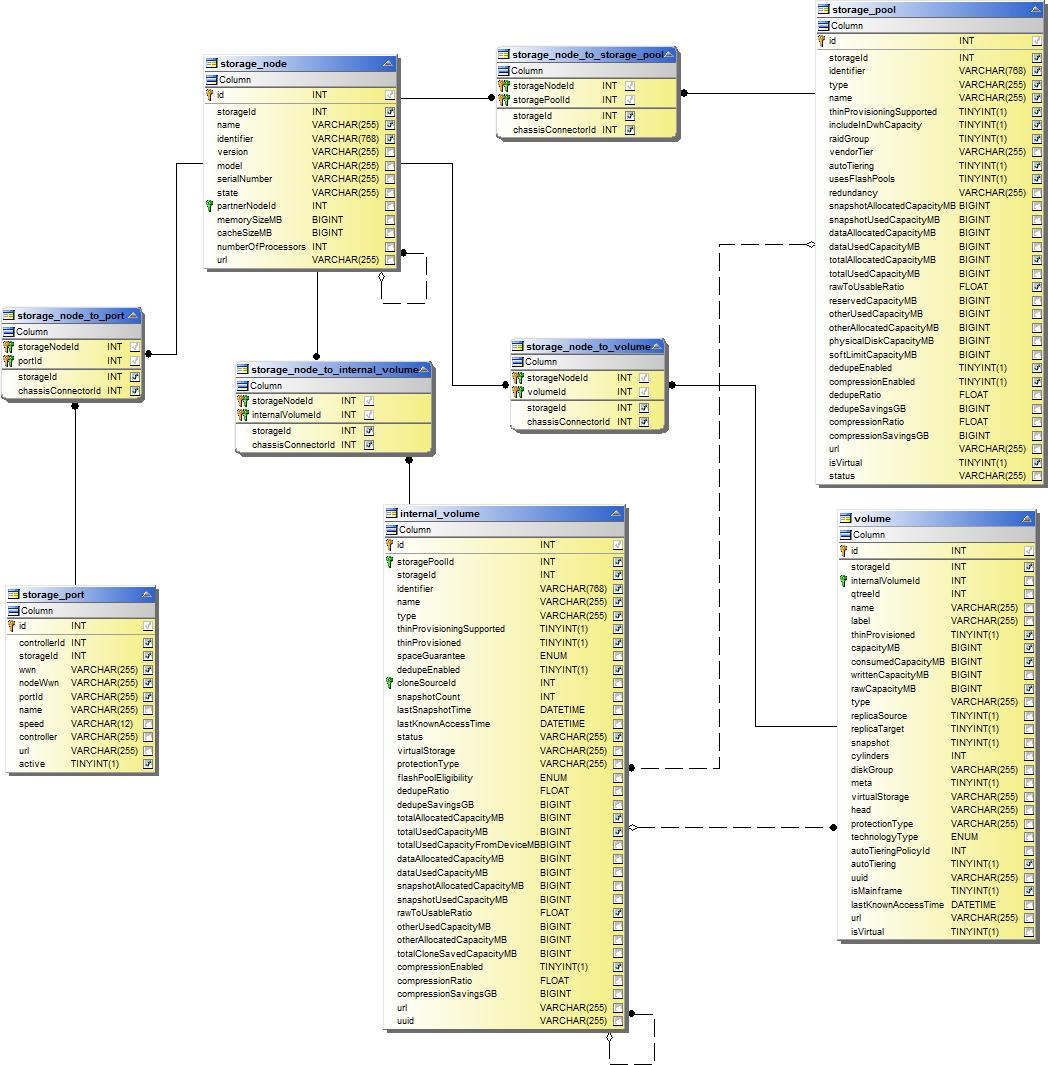

存储节点

SAN 网络结构

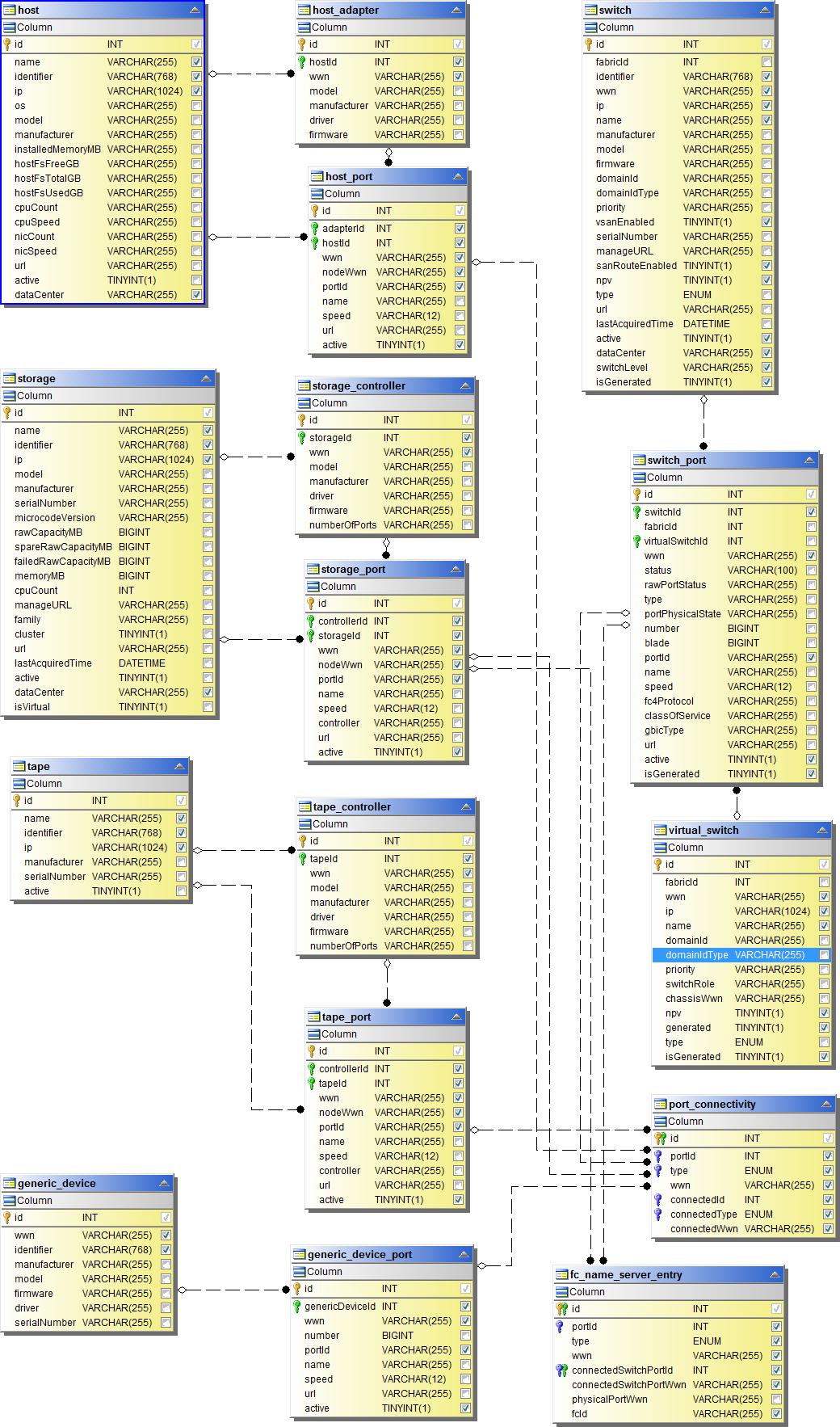

端口连接

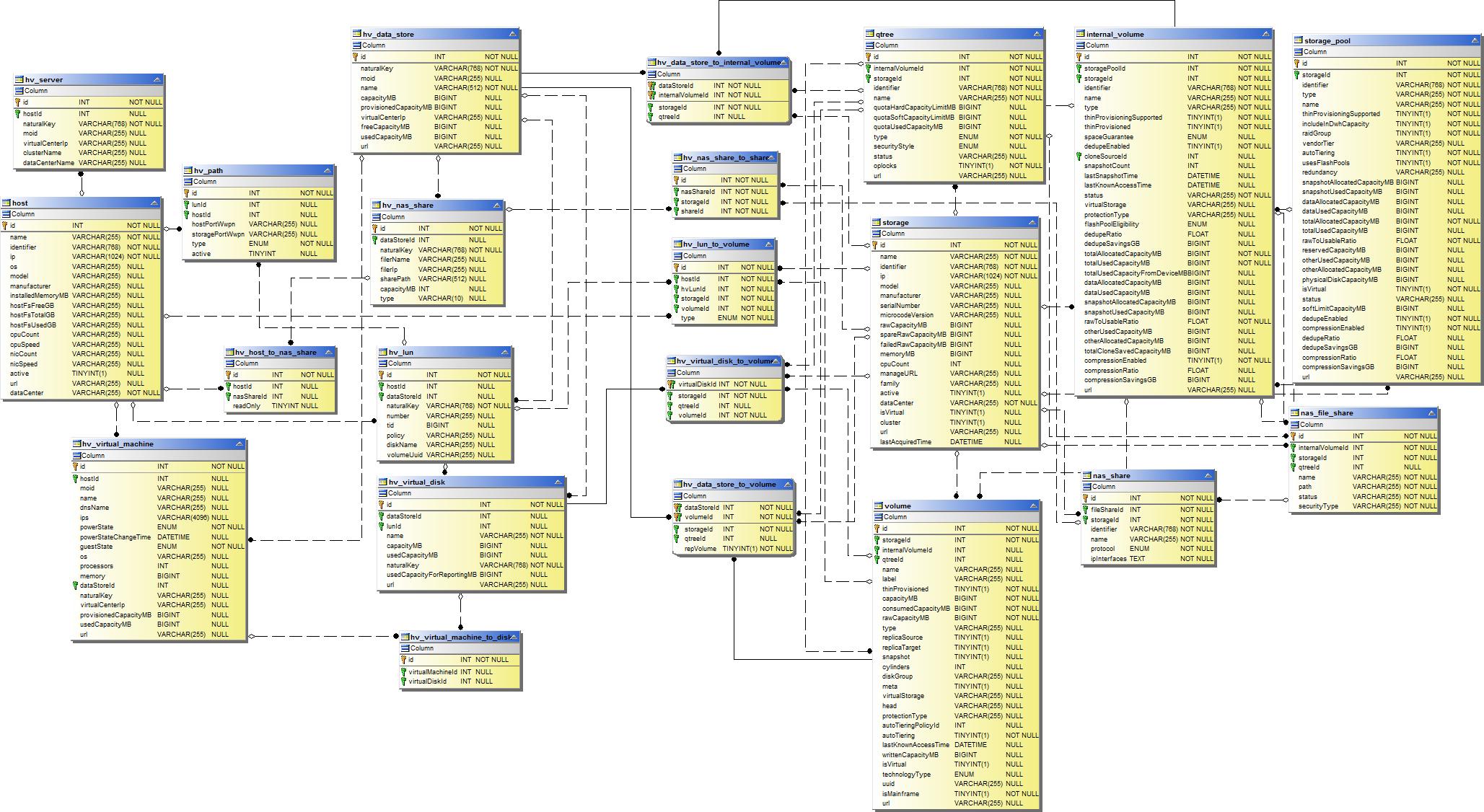

虚拟机

NAS

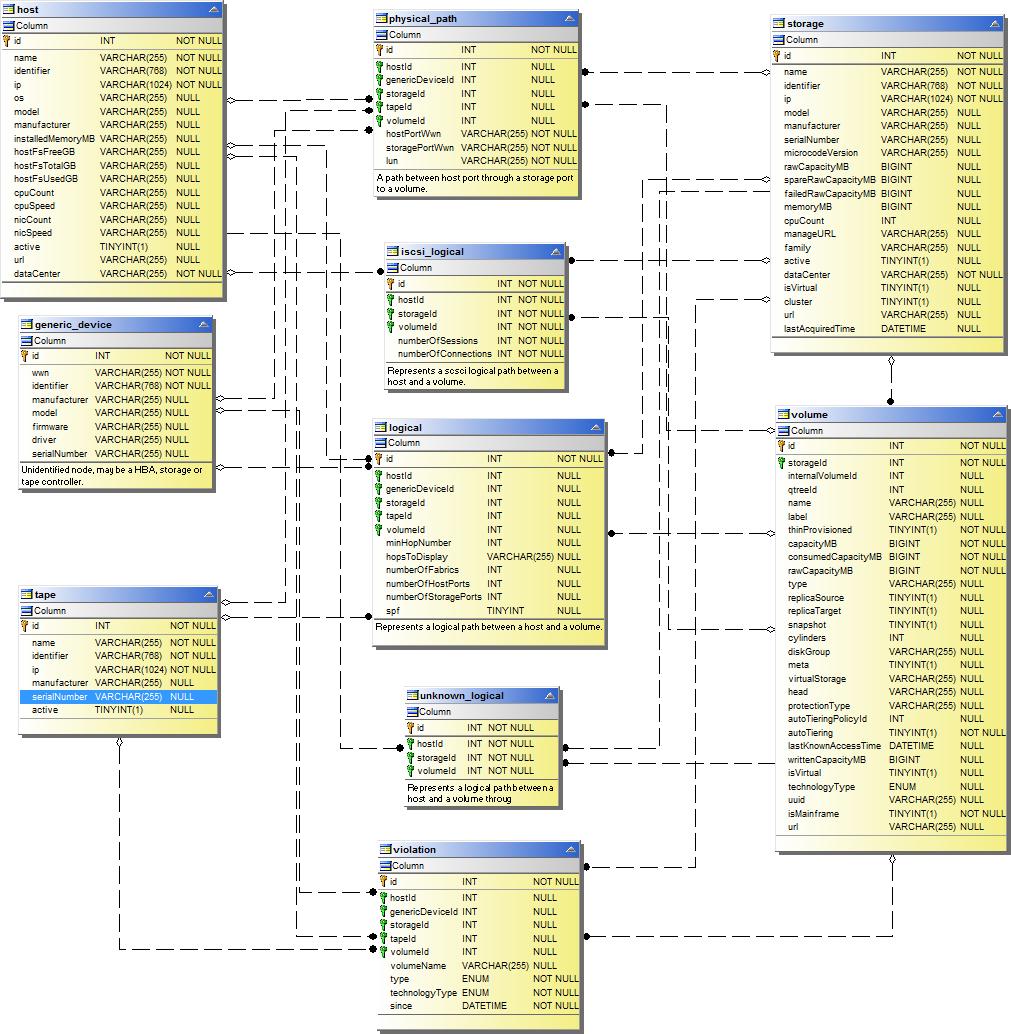

路径和违规

标注

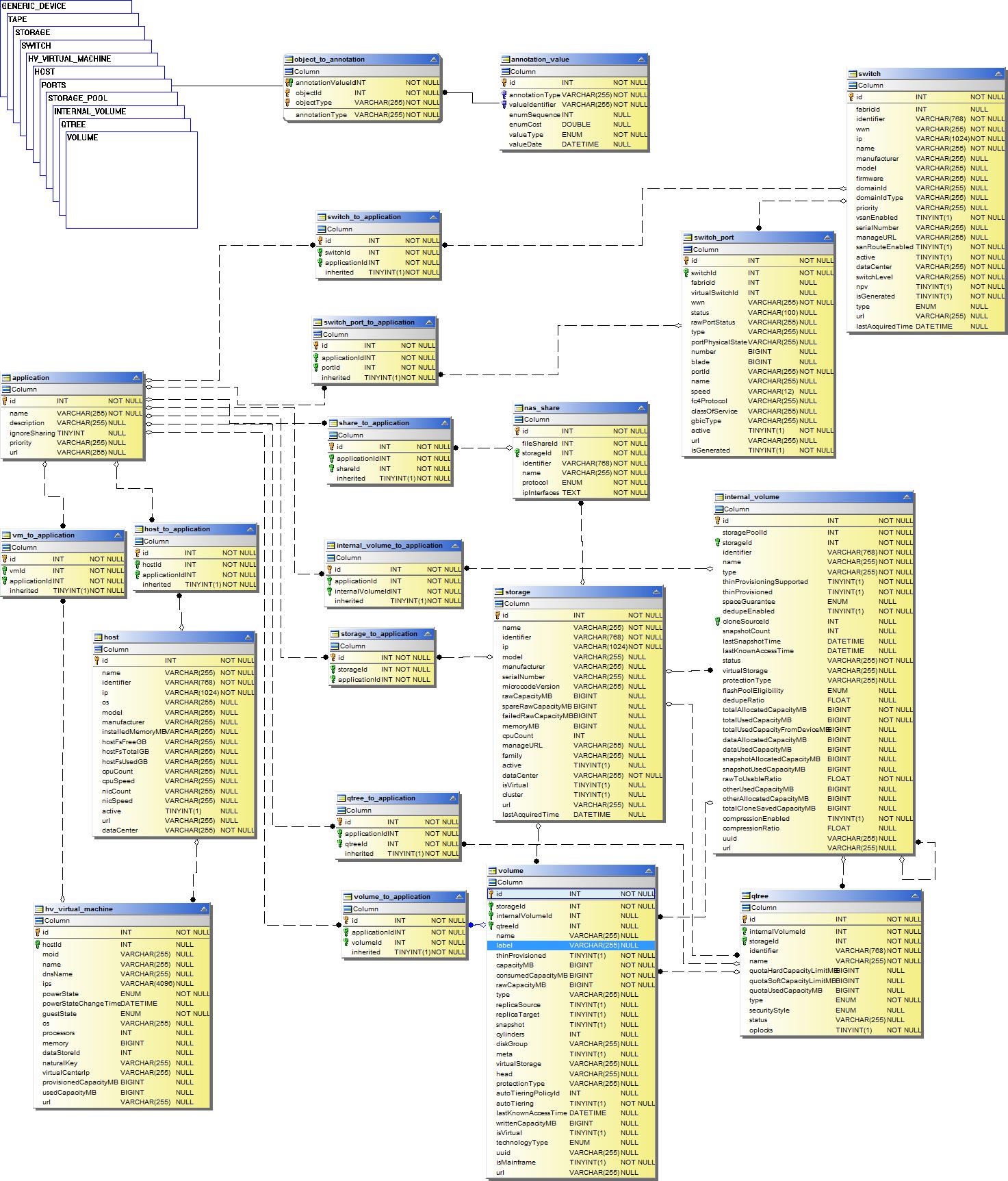

应用程序

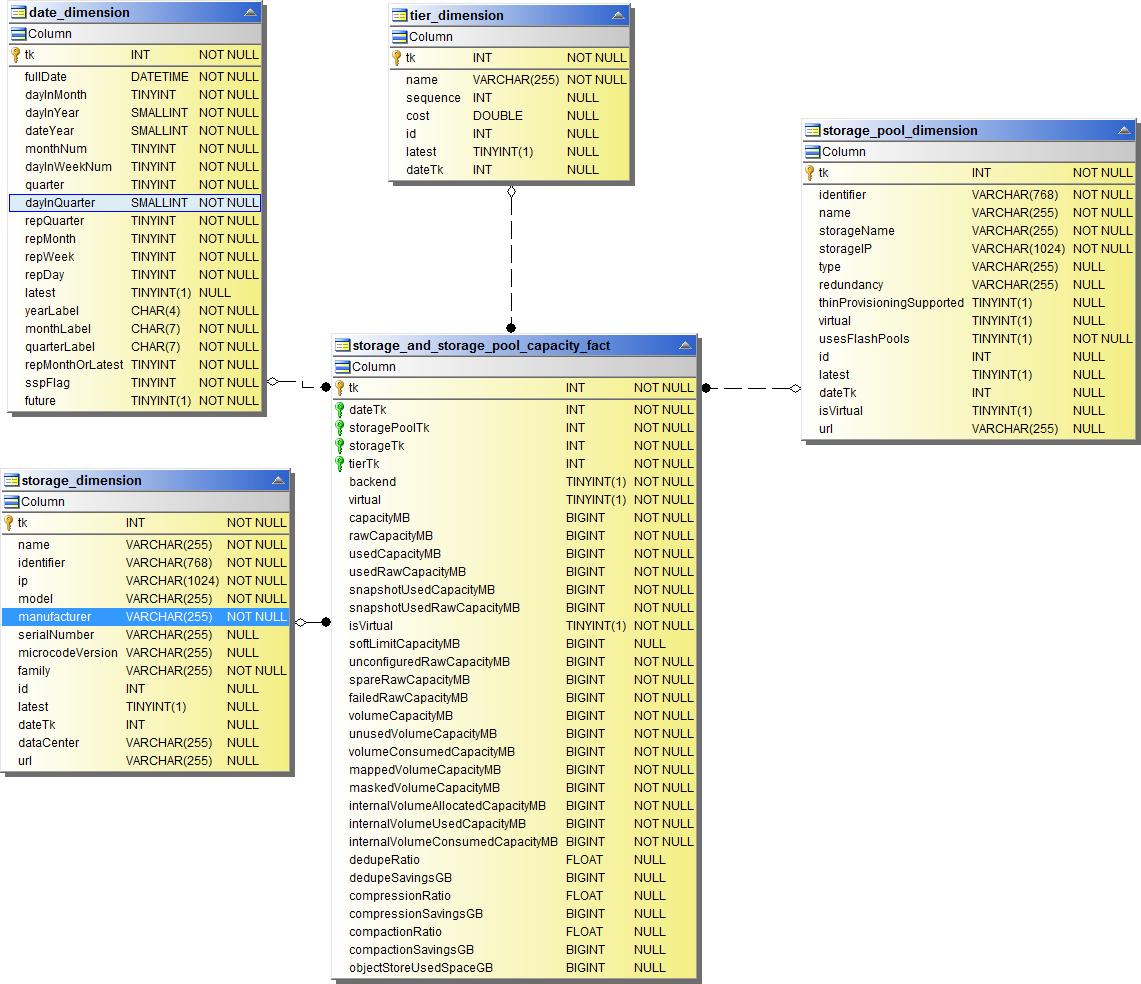

存储和存储池容量

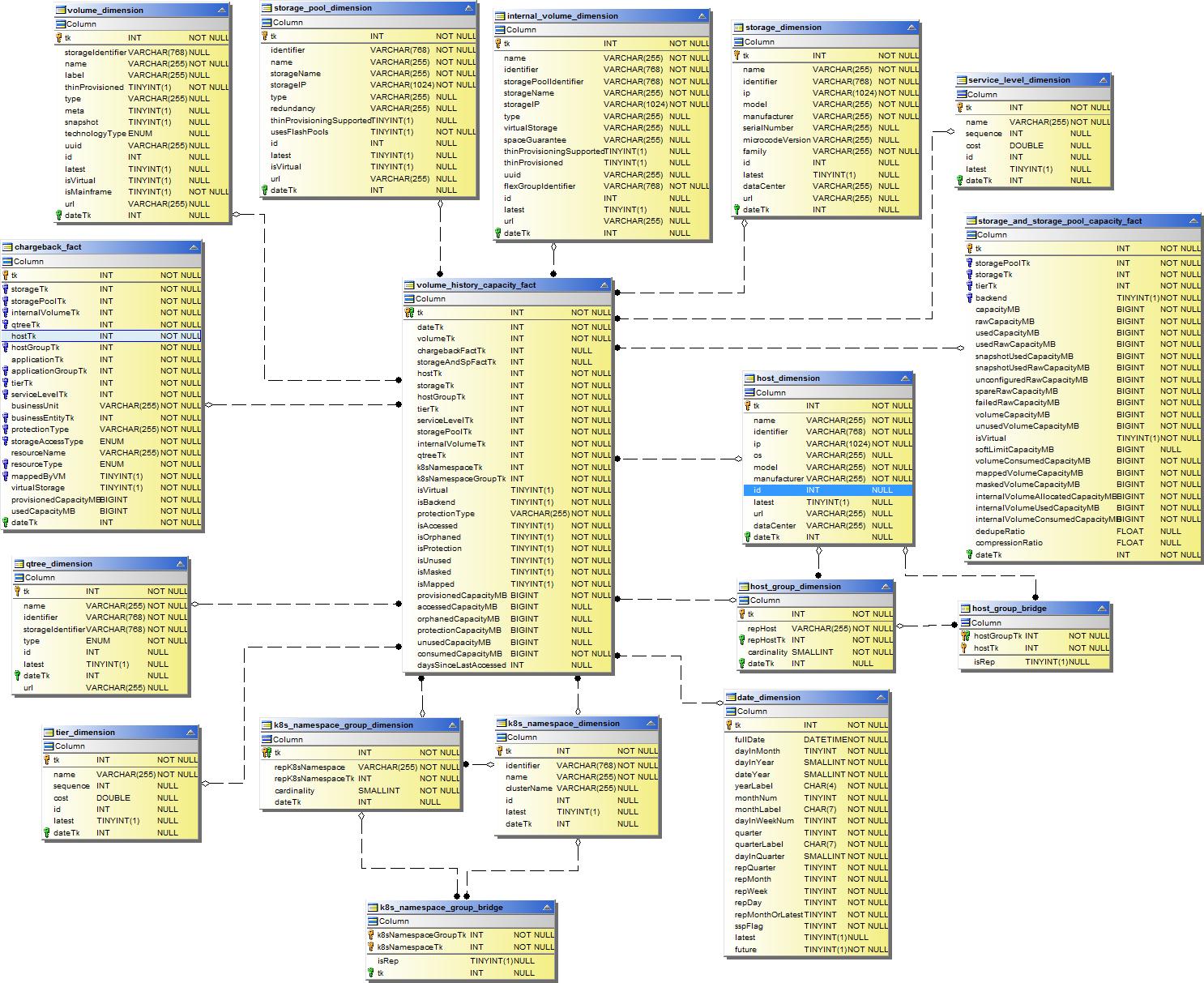

卷容量

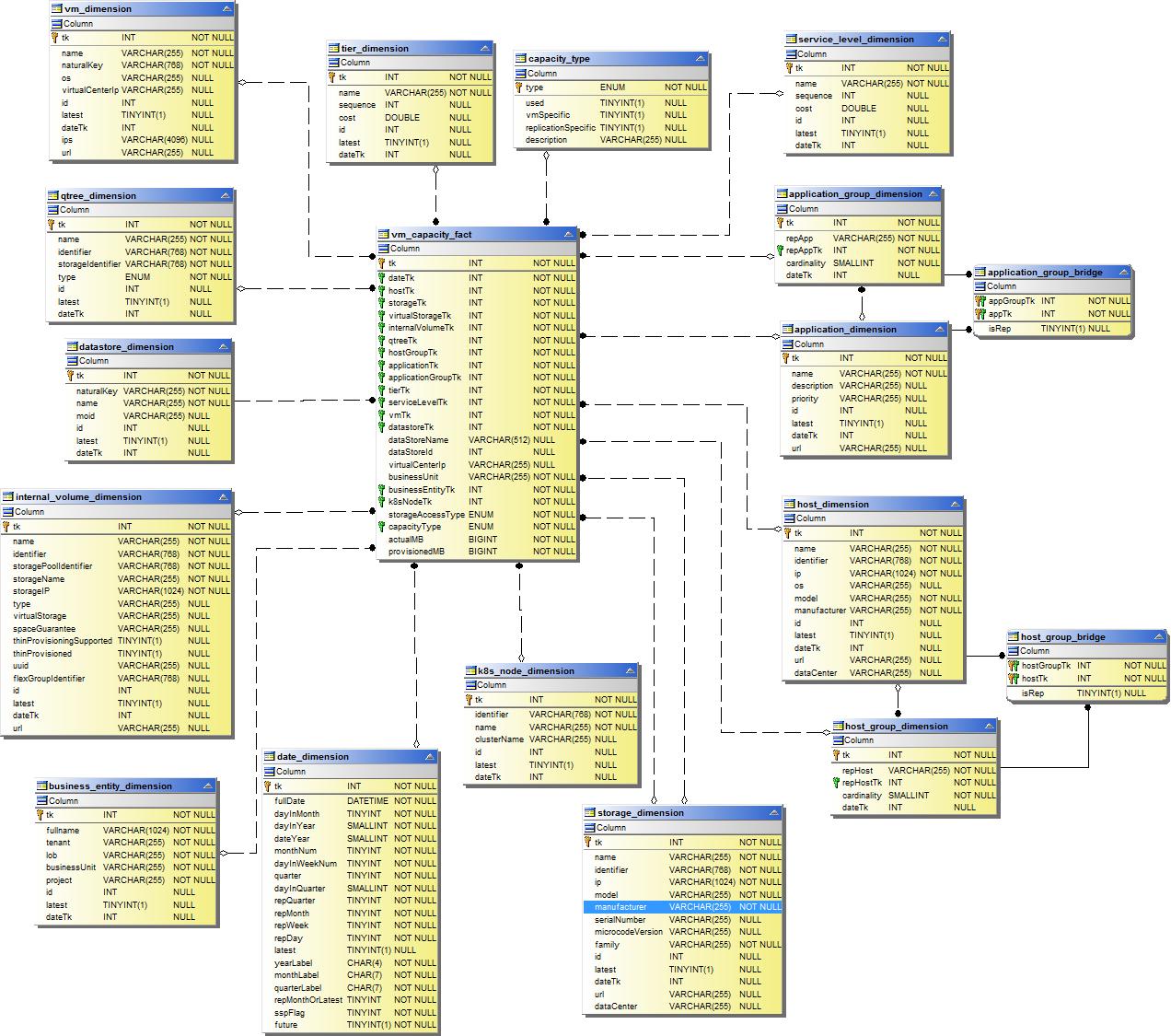

VM 容量

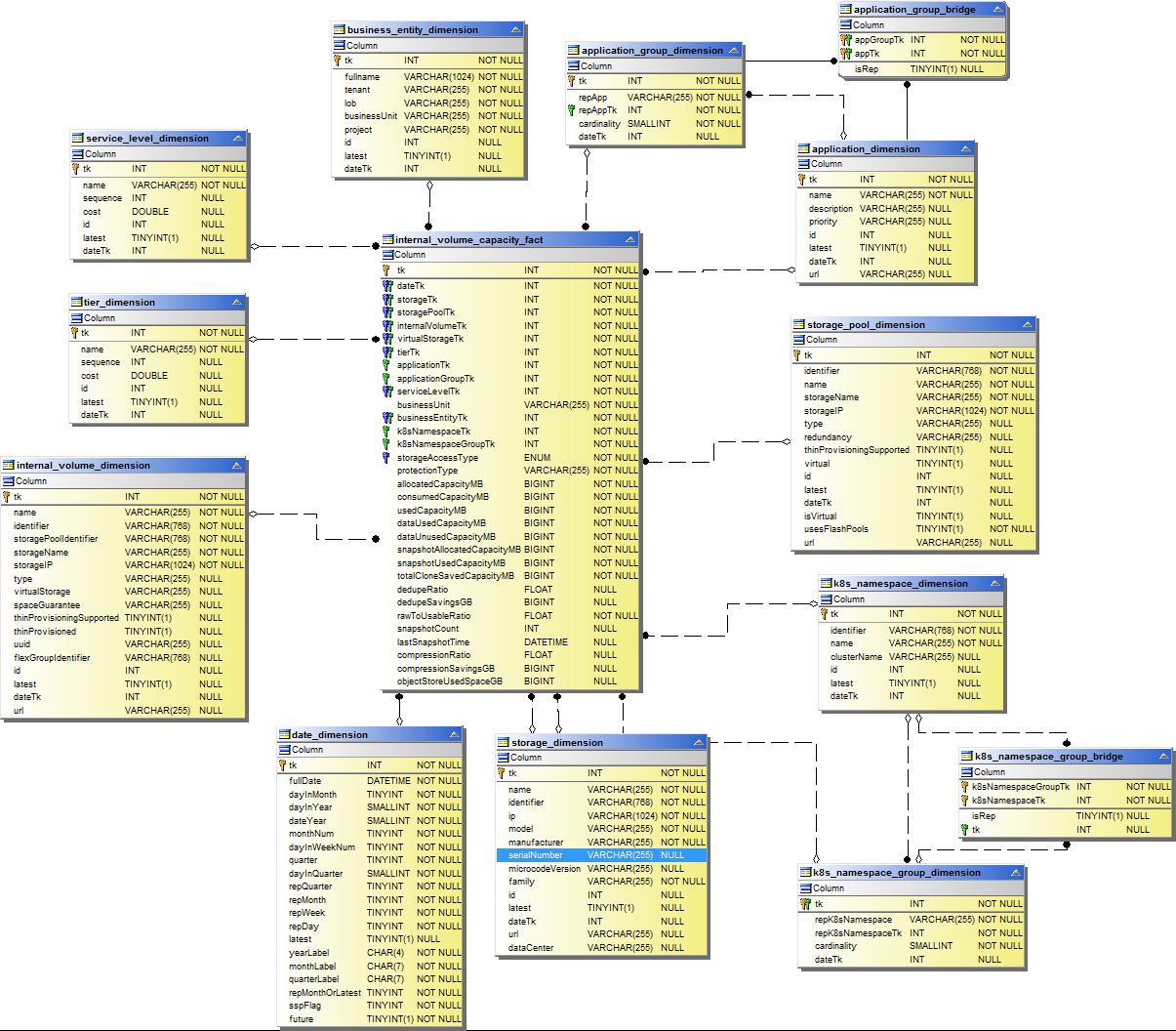

内部卷容量

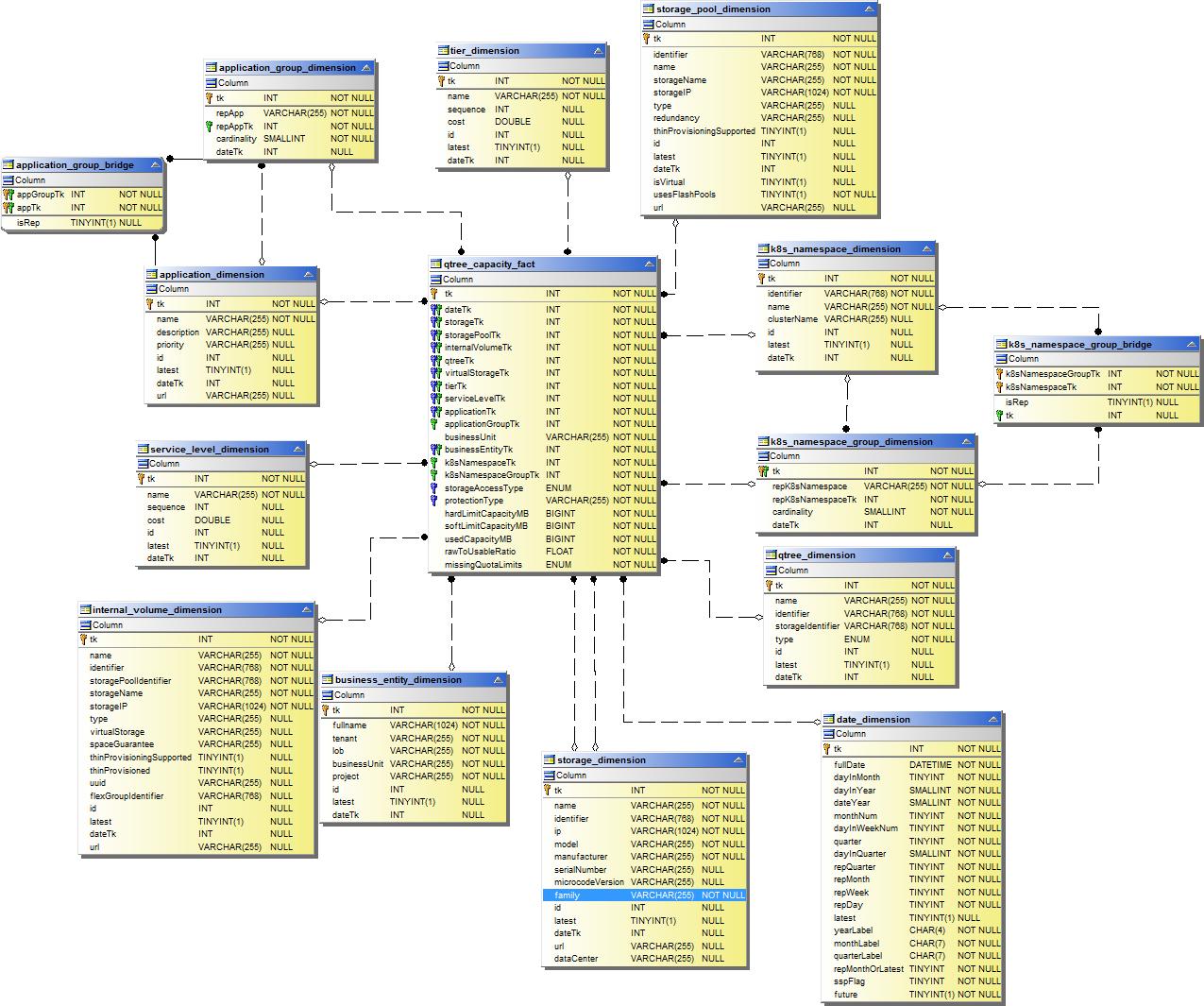

qtree 容量

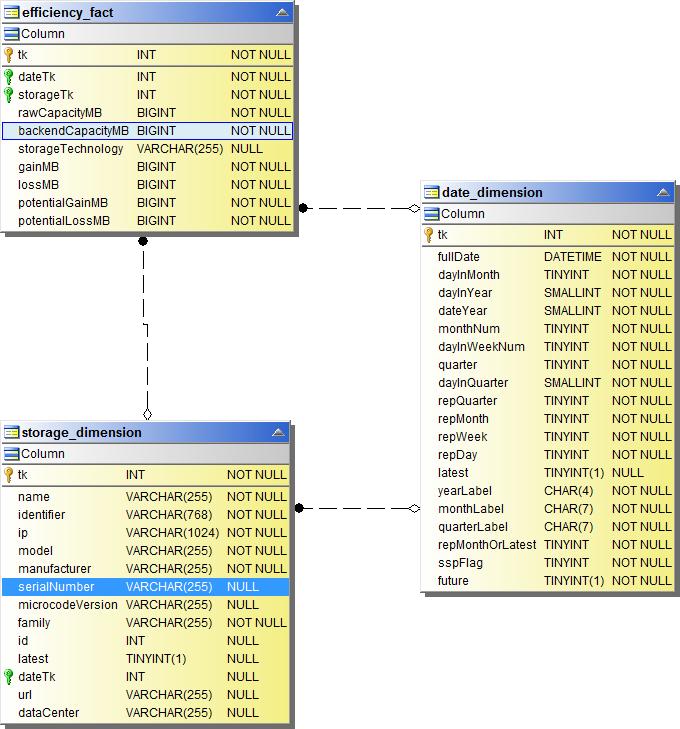

存储容量效率

存储和存储池容量

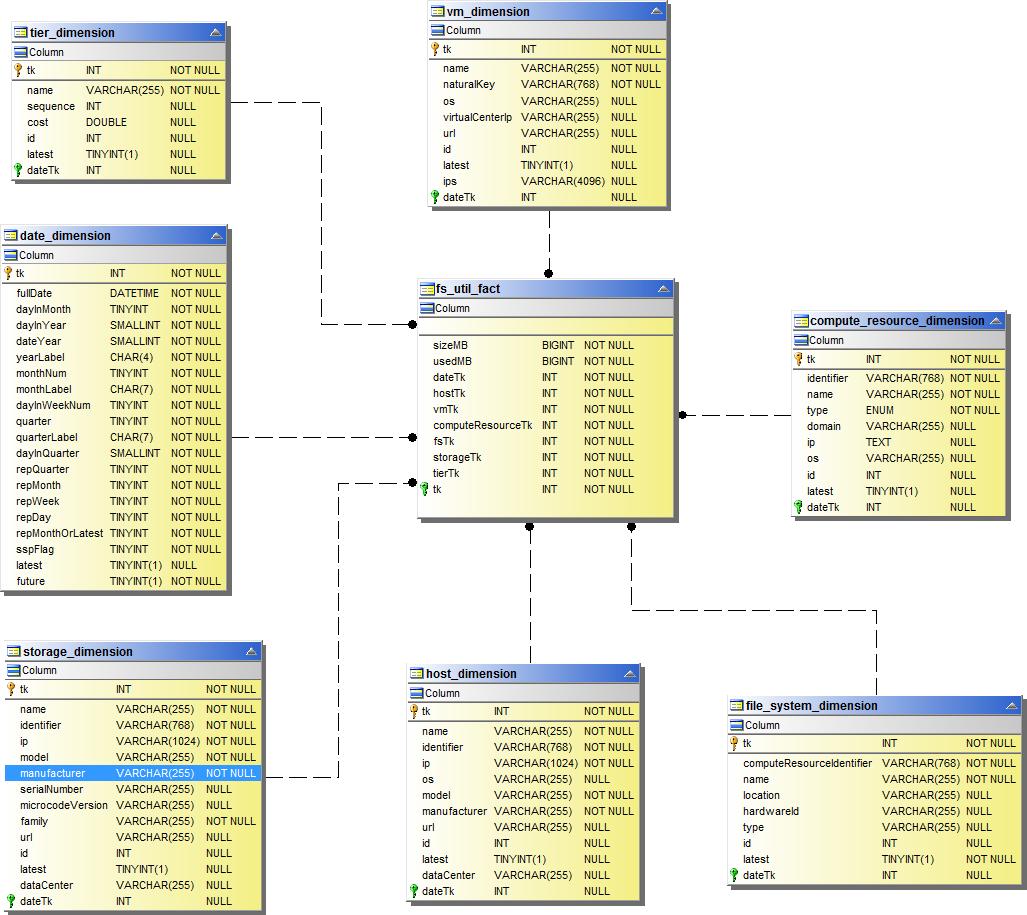

文件系统利用率

端口容量

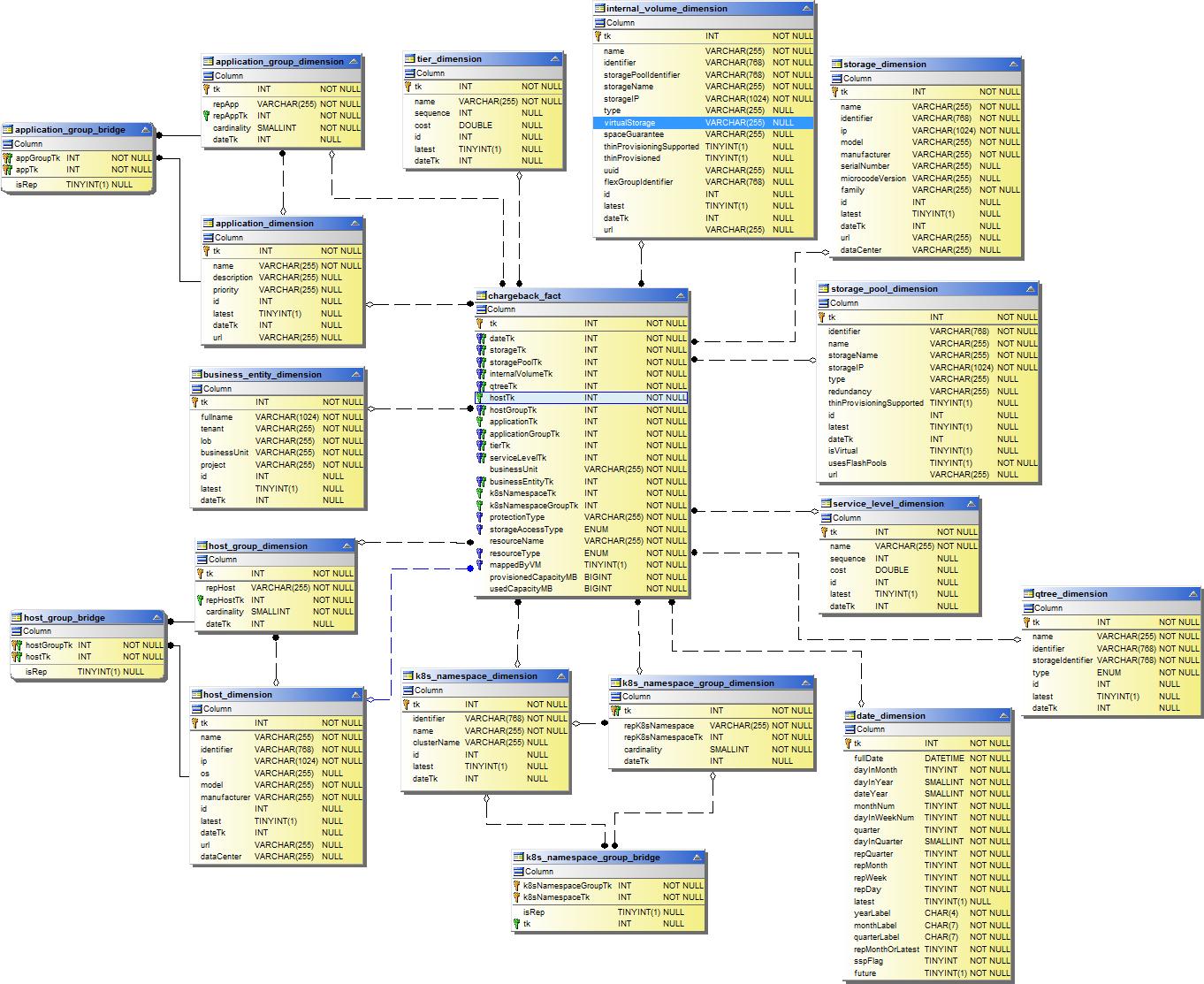

成本分摊

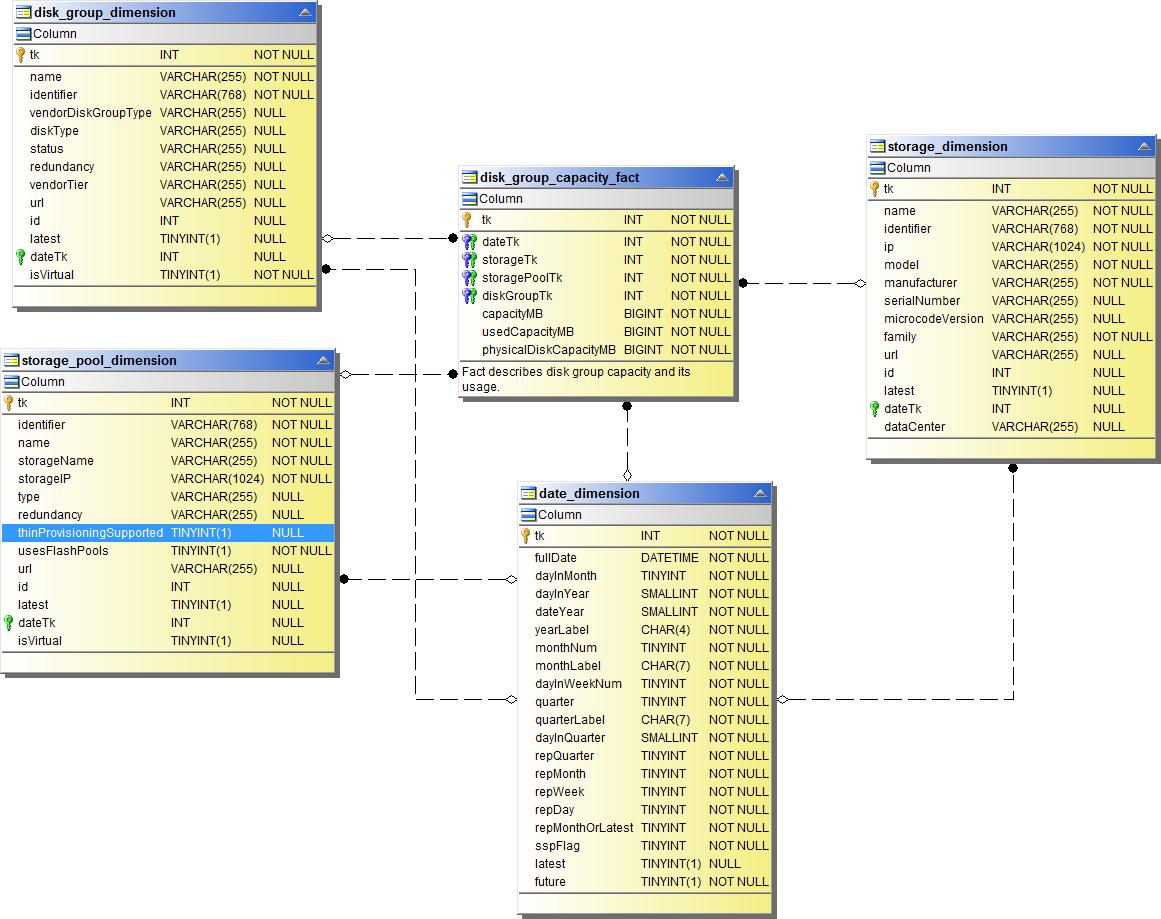

磁盘组容量

性能数据集市

下图说明了性能数据集市。

应用程序卷每小时性能

内部卷每小时性能

内部卷每小时性能

内部卷每日性能

卷每小时性能

卷每日性能

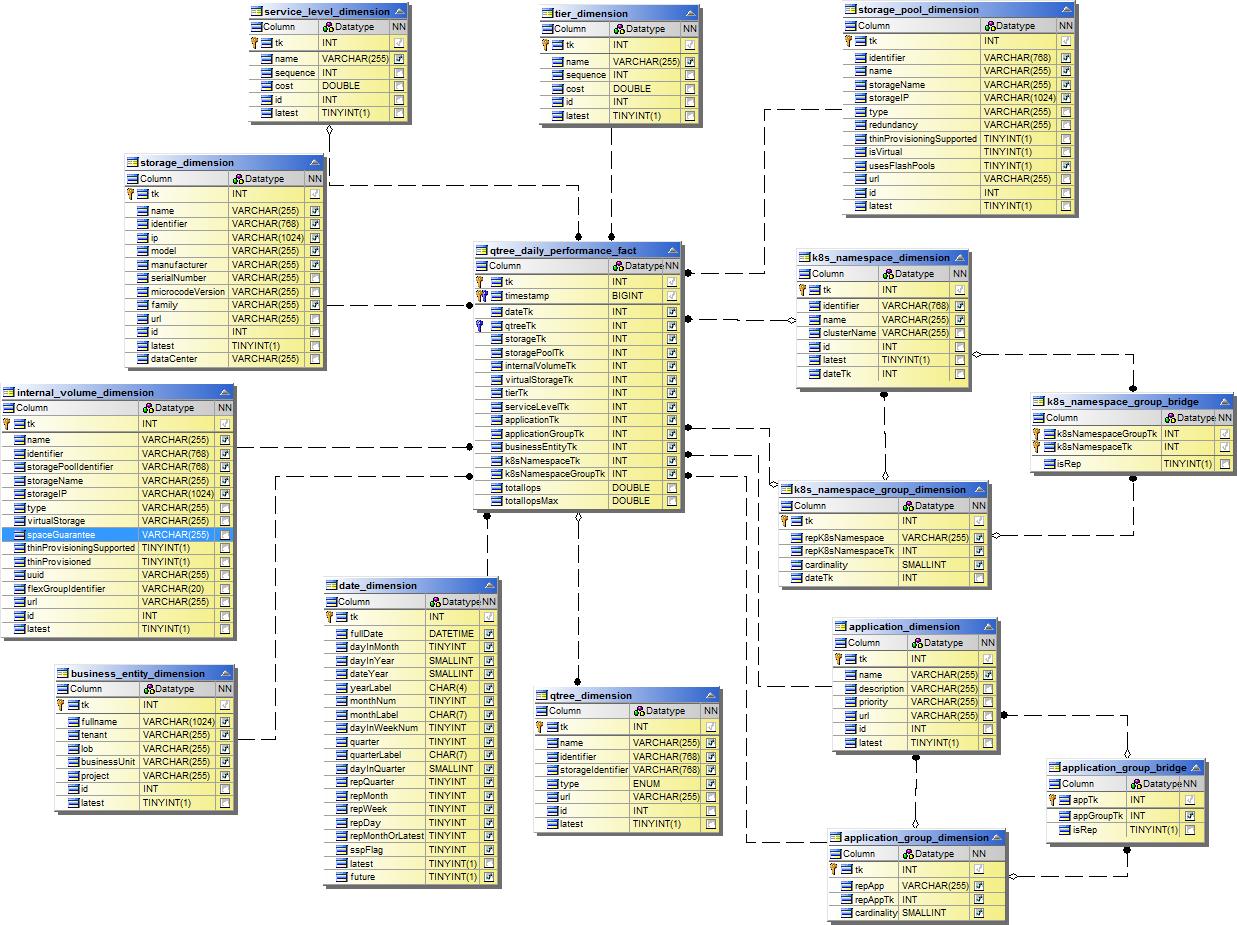

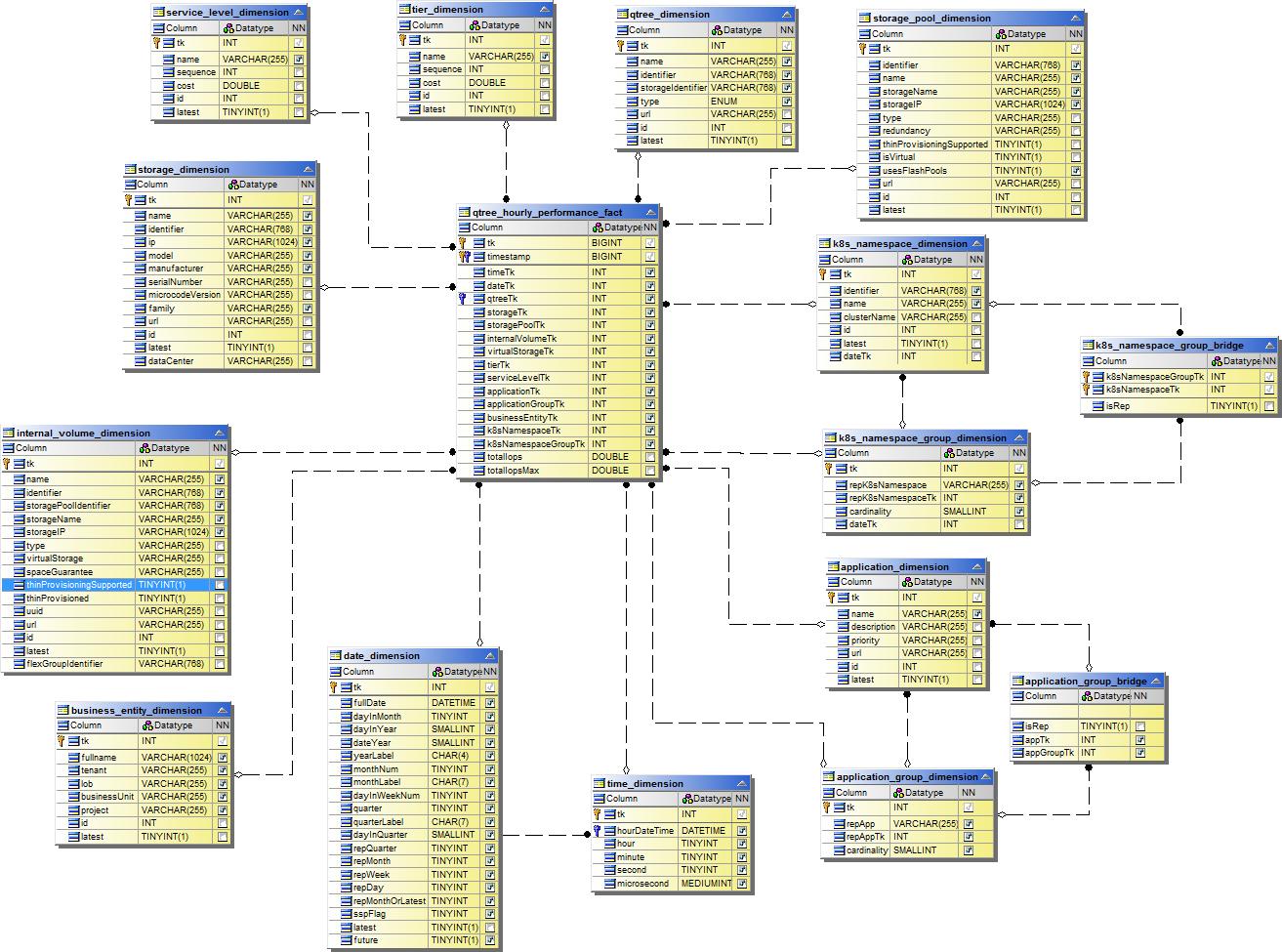

qtree 每日性能

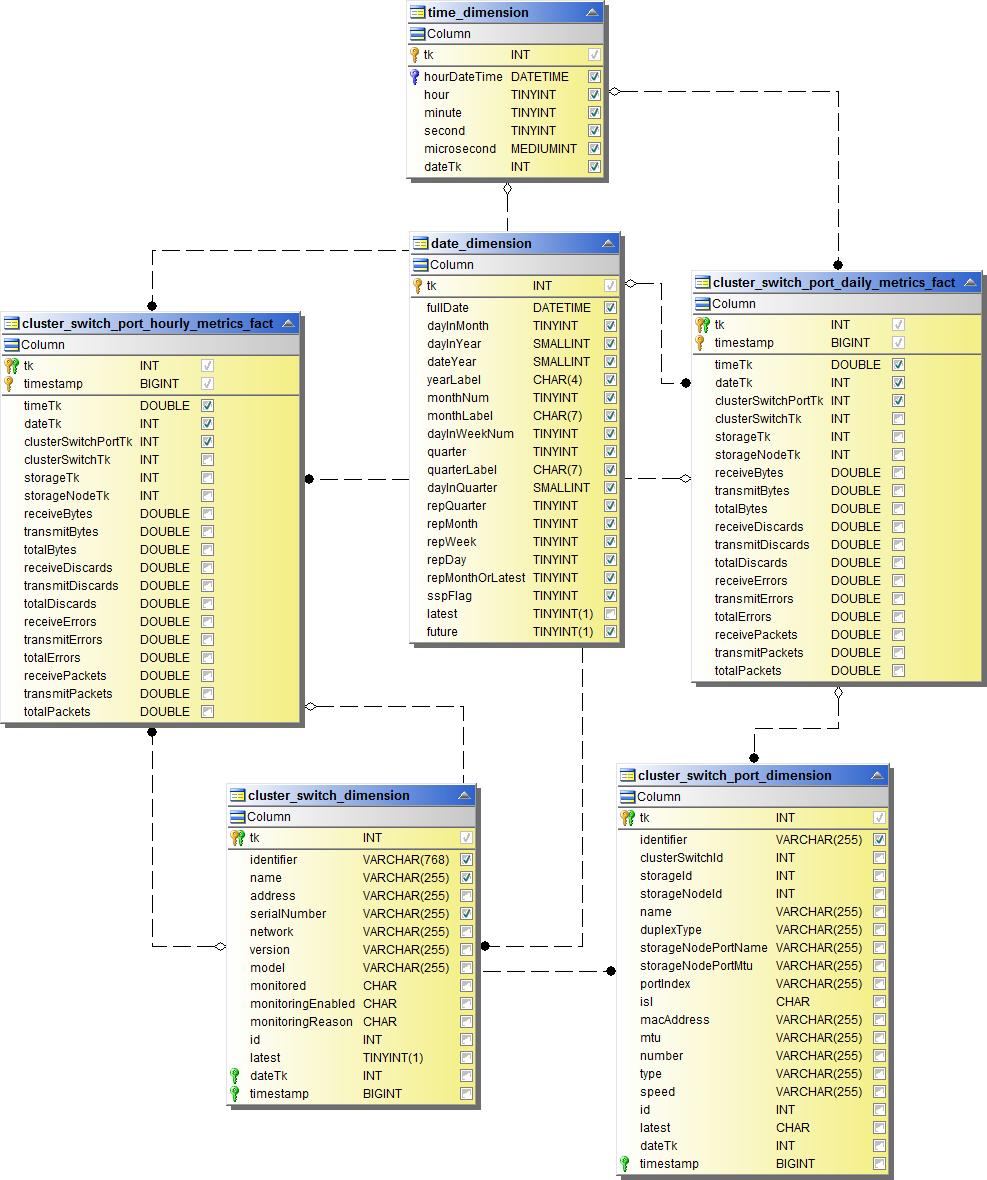

主机的交换机每小时性能

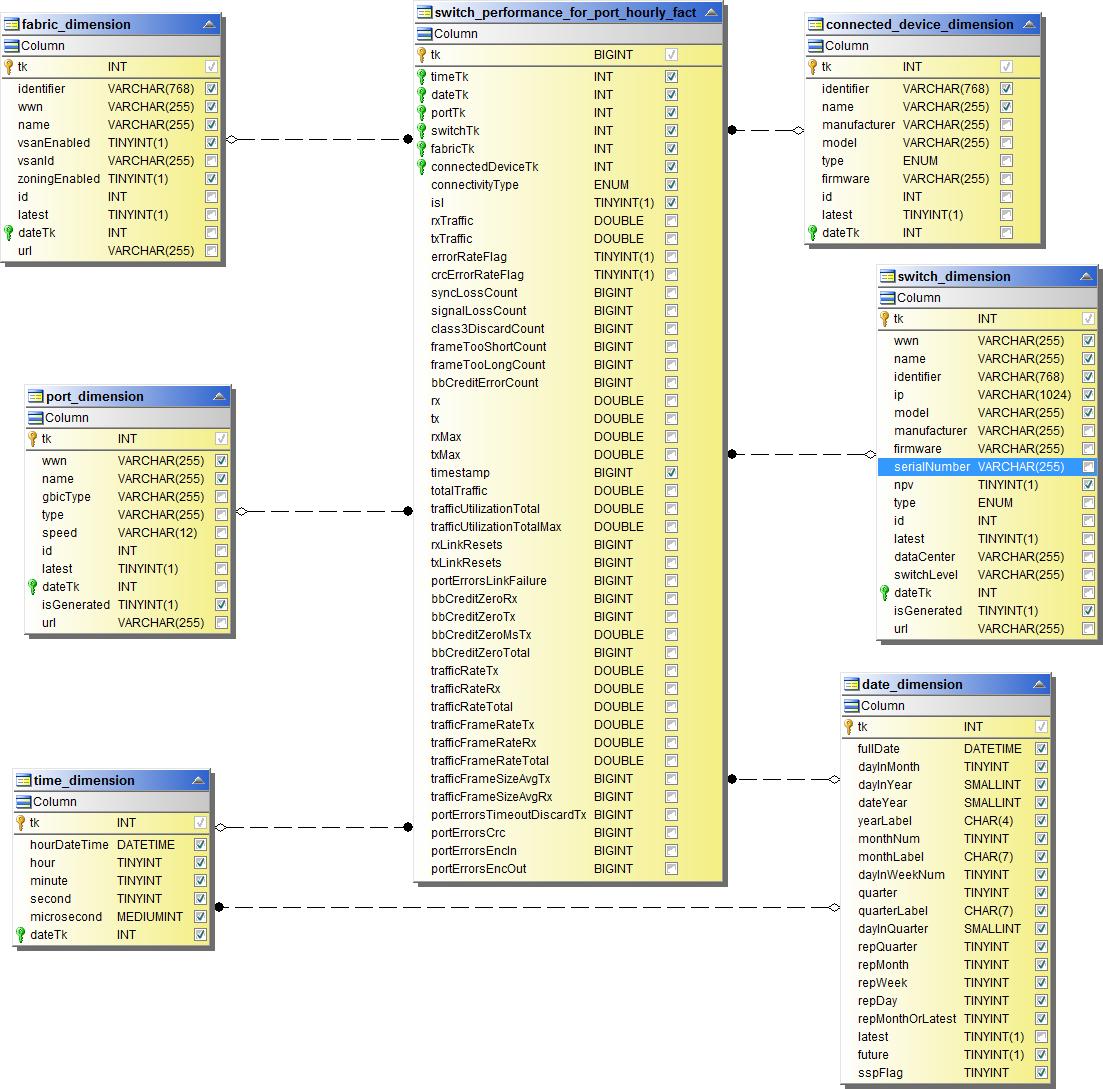

端口的交换机每小时性能

存储的交换机每小时性能

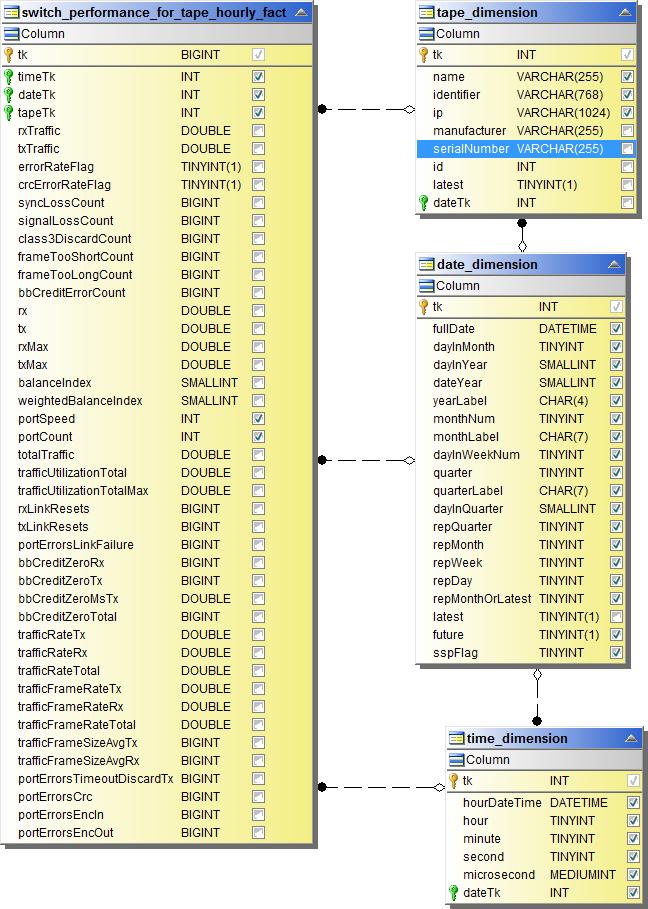

磁带的交换机每小时性能

虚拟机性能

主机的虚拟机每日性能

主机的虚拟机每小时性能

主机的虚拟机每日性能

主机的虚拟机每小时性能

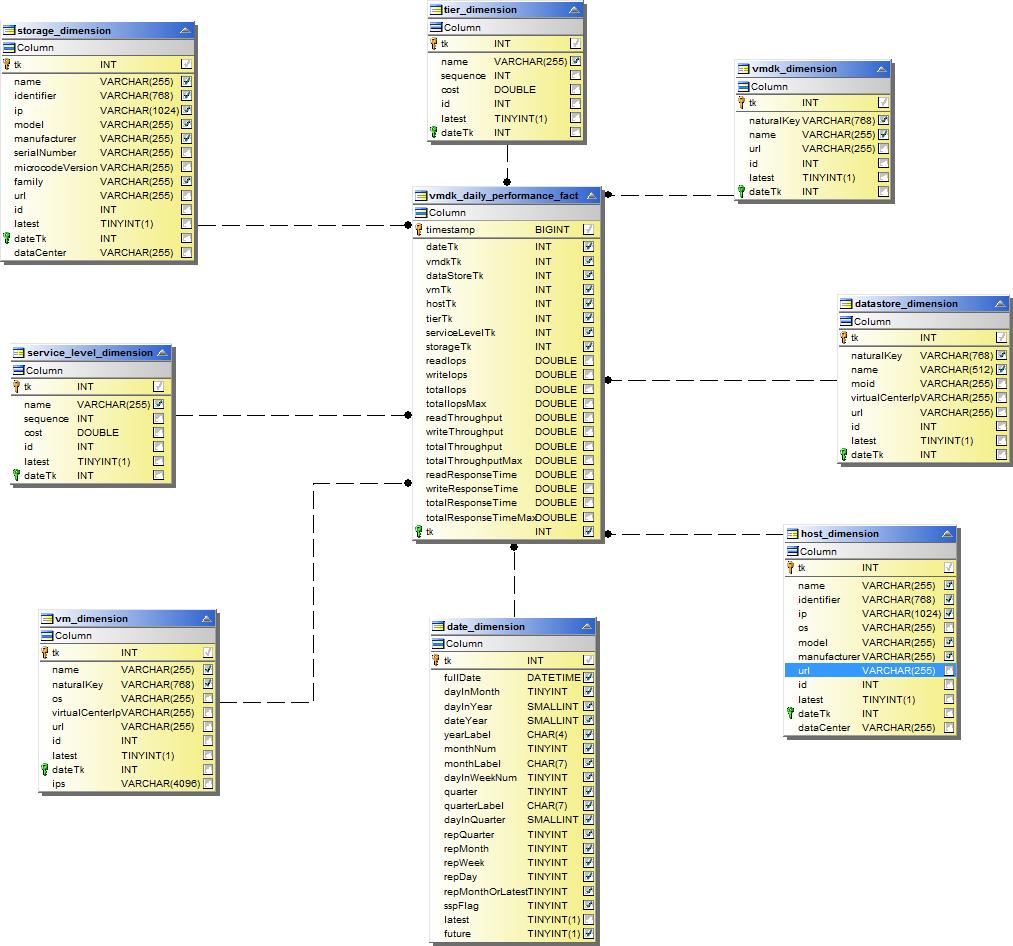

VMDK 每日性能

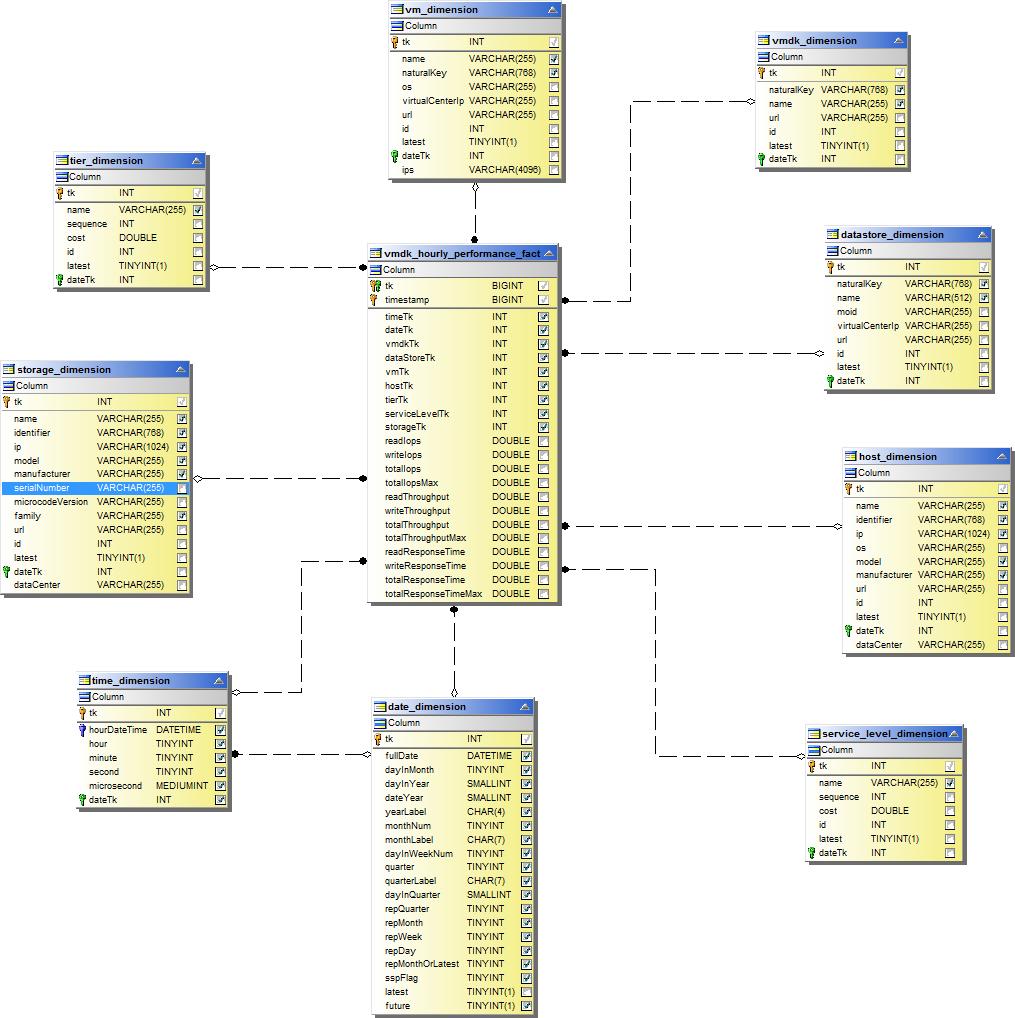

VMDK 每小时性能

存储节点每小时性能

磁盘每日性能

磁盘每小时性能
