Lustre 与 NetApp E 系列存储 - 解决方案架构

PDF

了解 Lustre with NetApp E-Series Storage 如何使用构建块、高可用性、网络拓扑和客户端，以便您可以规划容量、性能和故障转移。

构建块设计

构建模块是 NetApp E 系列 Lustre 解决方案的基本可扩展单元。每个构建块由两个服务器节点组成，配置为提供 Lustre 对象存储服务器 (OSS) 和元数据服务器 (MDS) 功能的高可用性 (HA) 对，两个 NetApp E 系列全闪存阵列，服务器和阵列之间的专用后端 NVMe over Fabrics (NVMe-oF) 连接，以及用于客户端和节点间通信的专用前端 Lustre 网络 (LNet) 连接。Pacemaker 和 Corosync HA 集群可以包含一个或多个构建块中的服务器对。NetApp `ansible-lustre`集合使用 Ansible 自动化来部署和配置 Lustre 服务。

Lustre 构建块

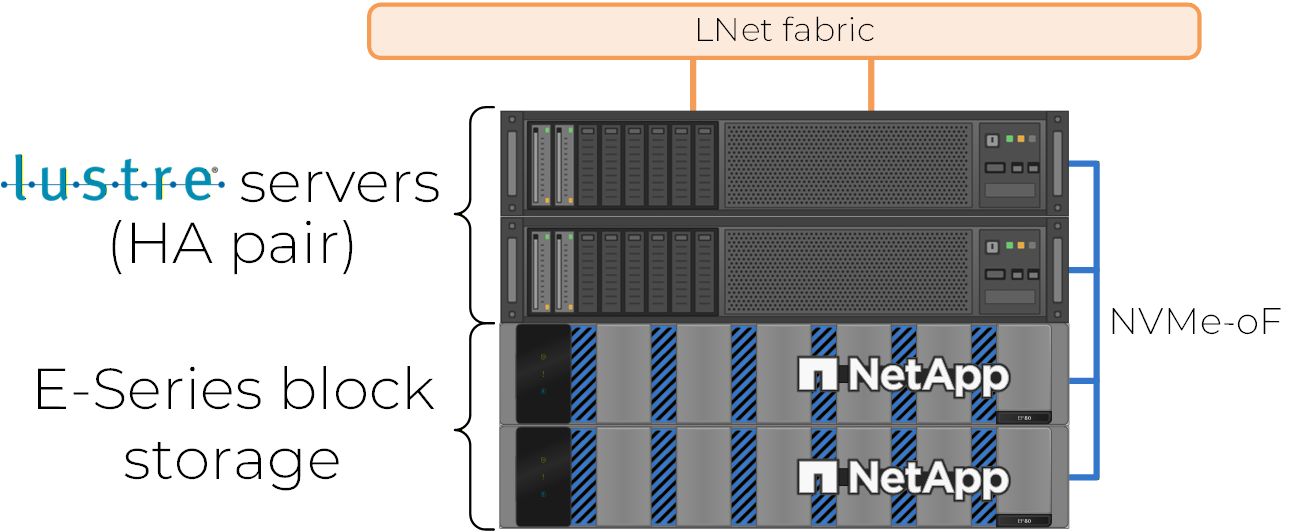

具有两个 OSS/MDS 服务器节点和两个 E-Series EF80 阵列的 Lustre HA 构建块

构建块可根据文件系统的增长需求进行扩展。每个文件系统都需要一个基本构建块。基本构建块在管理目标 (MGT) 上托管管理服务器 (MGS)，并提供初始元数据目标 (MDT) 和对象存储目标 (OST) 容量。其他构建块可扩展文件系统，并将其 MDT 和 OST 目标注册到基本构建块的 MGS 中。模块化方法允许根据工作负载需求独立扩展容量和性能。

NetApp 建议在大多数部署中使用以下构建块配置文件。列出的 MGS、MDT 和 OST 计数是推荐的默认值，经过优化以最大化 E-Series 存储阵列的性能和容量。调整 Ansible 清单中的目标计数、卷大小和 E-Series 驱动器分配，以满足工作负载需求。例如，需要更大元数据存储容量的部署可以在同一构建块硬件中配置更多 MDT 和更少 OST。

下表总结了构建基块类型和建议的目标计数。

类型 MGS MDT OSTs 用途

基础

1

8

32

文件系统中的第一个构建块。托管 MGS 和初始 MDT 和 OST 容量。

MDT+OST

0

8

32

添加元数据和数据容量。根据基本构建基块 MGS 进行注册。

仅限 OST

0

0

32

仅添加数据容量。根据基础构建块 MGS 进行注册。

  • 驱动器类型和池布局： E-Series 支持传统的 RAID 卷组和动态磁盘池 (DDP)。对于 TLC NVMe 驱动器，将 RAID 6 卷组用于 OST 存储，将 RAID 1 卷组用于 MGS 和 MDT 存储。对于 QLC NVMe 驱动器，请将 DDP 用于共享驱动器池。

  • 目标分布： 每个构建块中的 Lustre 目标在两个 OSS/MDS 服务器节点和两个 E-Series 阵列之间进行平衡。该布局跨服务器 CPU 和阵列控制器分布 I/O，以提高 NVMe-oF 路径性能并保持冗余。请参阅 "目标分布和 NVMe-oF 连接" 中的 "硬件组件"。

支持的操作系统、Lustre 版本、阵列固件和相关构建块组件列于 "NetApp 互操作性矩阵工具 (IMT)" 的 E-Series Lustre 下。有关详细的卷计数、驱动器布局和大小调整指南，请参阅 "硬件组件"。有关软件组件，请参阅 "软件组件"。

扩展建议

当元数据容量、数据容量或两者都变得有限时，Lustre 文件系统通过添加构建基块进行扩展。根据文件计数和元数据 IOPS 扩展 MDT；根据容量和聚合吞吐量需求扩展 OST。

  1. 每个文件系统一个基本构建块： 仅部署一个基本构建块；它托管 MGS 以及初始 MDT 和 OST 目标。

  2. 其他构建基块配置文件： 当现有 MDT 容量足够且数据容量或吞吐量必须增加时，添加仅限 OST 的构建基块。当元数据性能或命名空间容量成为瓶颈时，添加 MDT+OST 构建基块。

  3. *HA 集群限制：*将每个 Pacemaker 和 Corosync HA 集群限制为五个构建块（十个 Lustre 服务器节点）。将较大的部署均匀拆分为多个 HA 集群，以避免大型配置中的资源限制。

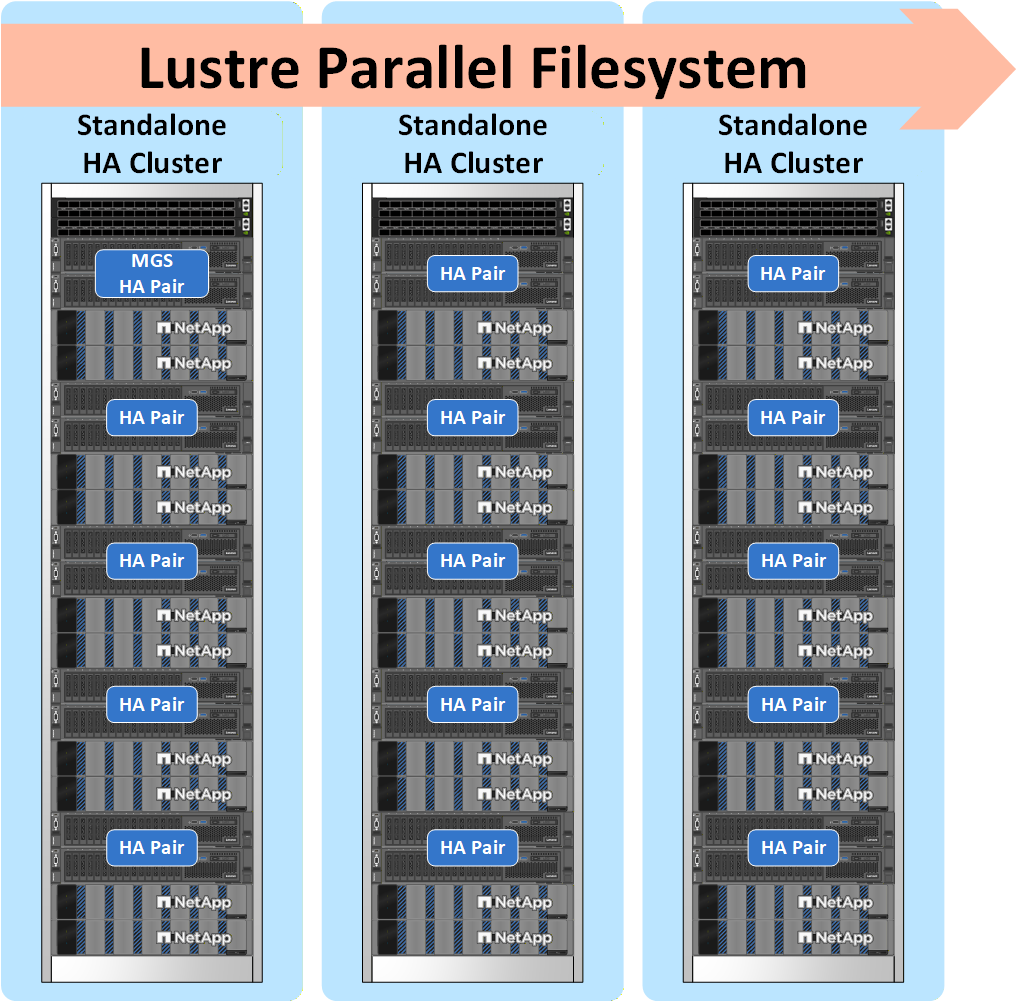

下图显示了堆叠在 42U 机架中的最多五个构建模块（每个机架一个 Pacemaker HA 集群）。多个机架可以参与单个 Lustre 文件系统；只有基本构建模块托管 MGS。

Lustre并行文件系统机架扩展

Lustre 并行文件系统跨多个 42U 机架扩展，每个机架在一个 Pacemaker HA 集群中最多包含五个构建块

有关尺寸示例，请参见 "尺寸指南"。

HA 架构

Lustre with NetApp E-Series Storage 使用与 NetApp E-Series 存储集成的共享磁盘高可用性 (HA) 架构。Pacemaker 管理 HA 资源，Corosync 提供集群成员资格和消息传递。它们共同管理每个构建块中两个 OSS/MDS 服务器节点之间的 Lustre 目标故障转移。多路径 NVMe-oF 将两个 OSS/MDS 服务器节点连接到相同的 E-Series 卷，因此任一节点都可以在需要时接管目标服务。

每个 MGS、MDT 和 OST 都配置为 HA 资源，其依赖关系位于 Pacemaker 资源组中。Pacemaker 确保资源以正确的顺序启动和停止，保持在同一节点上并置，一次仅在一个节点上运行。从两个节点并发访问同一目标可能会损坏底层文件系统。

  • 目标故障转移： 两个 OSS/MDS 服务器节点都是集群中的对等节点，但每个 Lustre 目标一次仅在一个节点上处于活动状态。Pacemaker 监控资源监视每个目标及其依赖项的运行状况，并在目标在其当前节点上不可用时触发故障转移。发生故障时，Pacemaker 会按正确顺序在伙伴节点上重新启动受影响的资源组，一旦服务恢复，客户端将透明地重新连接到目标的新位置。由于每个目标仅在单个节点上激活，因此文件系统永远不会面临来自两个节点的并发写入风险。

  • 共享存储访问： 多路径 NVMe-oF 路径将每个 OSS/MDS 服务器节点连接到构建块中的所有 E 系列控制器，因此每个目标卷都可以从任一节点访问。如果服务器节点发生故障，合作伙伴节点已具有指向相同卷的活动路径，无需重新配置存储连接即可接管目标的所有权。如果阵列控制器或路径发生故障，多路径会将 I/O 重定向到存活的控制器。这种双重冗余使 Lustre 目标能够在 OSS/MDS 服务器节点或阵列控制器之间进行故障切换，而不会丢失对后备卷的访问权限。

  • STONITH 隔离： 发生故障时，Pacemaker 有时无法与故障节点通信以确认其目标已停止。在其他位置重新启动这些目标之前，Pacemaker 会隔离故障节点（理想情况下通过断电），以确保其处于关闭状态。隔离可防止脑裂情况的发生——即两个节点同时访问同一目标并损坏底层文件系统——从而在故障转移期间保持数据完整性。NetApp 建议将 fence_redfish`用于配备支持 Redfish 的基板管理控制器 (BMC) 的服务器。其他隔离代理（例如 `fence_apc）也受支持。

有关集群管理和隔离配置，请参见 "HA用户指南" 中的 "ansible-lustre 集合"。

网络架构

该解决方案对存储后端流量和 LNet 前端流量使用单独的网络路径。

  • 后端 (NVMe-oF)： OSS/MDS 服务器节点使用 NVMe/InfiniBand 或 NVMe/RoCE 通过 NVMe-oF 连接到 E-Series 阵列。NVMe-oF 路径在 Lustre 目标服务和 E-Series 卷之间传输块 I/O。有关 EF80 六 HCA 后端布线的信息，请参见 "机架和线缆 Lustre 硬件"。有关跨节点和阵列的首选目标放置，请参见 "硬件组件" 中的 "目标分布"。

  • 前端 (LNet)： Lustre 客户端和 OSS/MDS 服务器节点使用 NVIDIA OFED 堆栈通过 LNet 以 `@o2ib`网络类型进行通信。InfiniBand 和 RoCE 都是经过验证的前端传输协议。ansible-lustre 集合为多轨 LNet 配置所有前端接口，通过聚合多个端口来增加带宽，并为客户端及节点间流量提供路径冗余。

  • 管理和集群： 带外管理网络提供服务器管理、BMC 访问和阵列管理。STONITH 隔离代理（例如 fence_redfish）使用此网络访问服务器 BMC 并从故障节点切断电源。Corosync 还可以在此网络上运行集群通信，作为前端结构旁边的附加环。使用多个环配置 Corosync 可增加集群消息传递的冗余，并降低单个网络故障中断仲裁的风险。

Lustre 客户端

Lustre 客户端加载客户端内核模块，建立到 OSS/MDS 服务器节点的 LNet 连接，并挂载文件系统，以向应用程序提供单一、一致、符合 POSIX 的命名空间。I/O 跨活动 OST 并行分布。客户端节点位于构建块的外部，并通过前端 LNet 结构使用文件系统。此解决方案的 IMT 中未列出客户端操作系统；请使用 "Lustre 支持表" 查找已部署的 Lustre 版本所支持的已测试客户端发行版和内核版本（例如，Red Hat Enterprise Linux 9、SUSE Linux Enterprise Server 15 和 Ubuntu 24.04）。

客户端节点需要连接到与 OSS/MDS 服务器节点相同的 LNet 结构和网络类型。如果需要，LNet 路由器可以桥接单独的 LNet 子网或结构。

NetApp 为 Rocky Linux 9.8 和 Red Hat Enterprise Linux 9.8 提供预构建的 Lustre 服务器 RPM。NetApp 不提供预构建的客户端软件包。从 "netapp-lustre 存储库" 中的 Lustre 源代码为客户端操作系统和内核构建客户端软件包。

安装客户端软件包后，"ansible-lustre 集合" 中的可选 lustre_client 角色会配置客户端网络接口和 LNet，在选中时启用 multi-rail LNet，验证连接性，并管理持久的 systemd 挂载单元。该角色不会构建 Lustre。仅当 lustre_client_packages 已填充时，它才会安装客户端软件包。如果需要，可以手动配置客户端。有关分步步骤，请参见 "部署解决方案" 和 "lustre_client角色文档"。
