安装 F5 BIG-IP 负载均衡器

08/18/2025 贡献者

PDF

F5 BIG-IP 是一种应用交付控制器 (ADC)，它提供广泛的高级生产级流量管理和安全服务，如 L4-L7 负载平衡、SSL/TLS 卸载、DNS、防火墙等。这些服务大大提高了应用程序的可用性、安全性和性能。

F5 BIG-IP 可以以多种方式部署和使用，可以在专用硬件上、在云端或作为本地虚拟设备。请参阅此处的文档，根据要求探索和部署 F5 BIG-IP。

为了将 F5 BIG-IP 服务与 Red Hat OpenShift 有效集成，F5 提供了 BIG-IP 容器入口服务 (CIS)。 CIS 作为控制器容器安装，用于监视 OpenShift API 中的某些自定义资源定义 (CRD) 并管理 F5 BIG-IP 系统配置。 F5 BIG-IP CIS 可以配置为控制 OpenShift 中的服务类型 LoadBalancers 和 Routes。

此外，为了自动分配 IP 地址来为 LoadBalancer 类型提供服务，您可以利用 F5 IPAM 控制器。 F5 IPAM 控制器作为控制器 pod 安装，它使用 ipamLabel 注释监视 LoadBalancer 服务的 OpenShift API，以从预配置池中分配 IP 地址。

本页列出了 F5 BIG-IP CIS 和 IPAM 控制器的安装和配置说明。作为先决条件，您必须部署并获得许可的 F5 BIG-IP 系统。它还必须获得 SDN 服务的许可，该服务默认包含在 BIG-IP VE 基本许可证中。

F5 BIG-IP 可以以独立或集群模式部署。为了进行此验证，F5 BIG-IP 以独立模式部署，但出于生产目的，最好使用 BIG-IP 集群以避免单点故障。

F5 BIG-IP 系统可以部署在专用硬件上、云端或作为本地虚拟设备部署，版本高于 12.x，以便与 F5 CIS 集成。为了本文档的目的，F5 BIG-IP 系统被验证为虚拟设备，例如使用 BIG-IP VE 版本。

已验证版本

技术

软件版本

红帽 OpenShift

4.6 EUS，4.7

F5 BIG-IP VE 版本

16.1.0

F5 容器入口服务

2.5.1

F5 IPAM 控制器

0.1.4

F5 AS3

3.30.0

安装

安装 F5 应用服务 3 扩展以允许 BIG-IP 系统接受 JSON 中的配置而不是命令。前往 "F5 AS3 GitHub 存储库"，并下载最新的RPM文件。
登录 F5 BIG-IP 系统，导航到 iApps > Package Management LX 并单击 Import。
单击“选择文件”并选择下载的 AS3 RPM 文件，单击“确定”，然后单击“上传”。
确认 AS3 扩展已成功安装。
接下来配置OpenShift和BIG-IP系统之间通信所需的资源。首先通过在 BIG-IP 系统上为 OpenShift SDN 创建 VXLAN 隧道接口来在 OpenShift 和 BIG-IP 服务器之间创建隧道。导航到网络 > 隧道 > 配置文件，单击创建，然后将父配置文件设置为 vxlan，将泛洪类型设置为多播。输入配置文件的名称并单击“完成”。

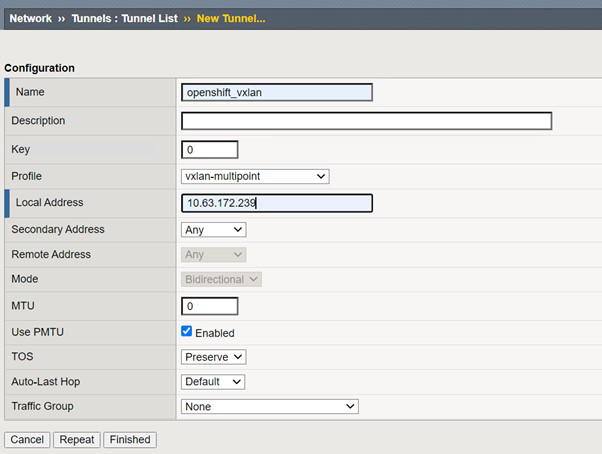

导航到网络 > 隧道 > 隧道列表，单击创建，然后输入隧道的名称和本地 IP 地址。选择上一步创建的隧道配置文件，然后单击“完成”。
使用集群管理员权限登录 Red Hat OpenShift 集群。
在 OpenShift 上为 F5 BIG-IP 服务器创建一个 hostsubnet，将子网从 OpenShift 集群扩展到 F5 BIG-IP 服务器。下载主机子网 YAML 定义。
```
wget https://github.com/F5Networks/k8s-bigip-ctlr/blob/master/docs/config_examples/openshift/f5-kctlr-openshift-hostsubnet.yaml
```

编辑主机子网文件并为 OpenShift SDN 添加 BIG-IP VTEP（VXLAN 隧道）IP。

apiVersion: v1
kind: HostSubnet
metadata:
  name: f5-server
  annotations:
    pod.network.openshift.io/fixed-vnid-host: "0"
    pod.network.openshift.io/assign-subnet: "true"
# provide a name for the node that will serve as BIG-IP's entry into the cluster
host: f5-server
# The hostIP address will be the BIG-IP interface address routable to the
# OpenShift Origin nodes.
# This address is the BIG-IP VTEP in the SDN's VXLAN.
hostIP: 10.63.172.239

根据您环境的需要更改 hostIP 和其他详细信息。

创建 HostSubnet 资源。

[admin@rhel-7 ~]$ oc create -f f5-kctlr-openshift-hostsubnet.yaml

hostsubnet.network.openshift.io/f5-server created

获取为 F5 BIG-IP 服务器创建的主机子网的集群 IP 子网范围。

[admin@rhel-7 ~]$ oc get hostsubnet

NAME                         HOST                         HOST IP         SUBNET          EGRESS CIDRS   EGRESS IPS
f5-server                    f5-server                    10.63.172.239   10.131.0.0/23
ocp-vmw-nszws-master-0       ocp-vmw-nszws-master-0       10.63.172.44    10.128.0.0/23
ocp-vmw-nszws-master-1       ocp-vmw-nszws-master-1       10.63.172.47    10.130.0.0/23
ocp-vmw-nszws-master-2       ocp-vmw-nszws-master-2       10.63.172.48    10.129.0.0/23
ocp-vmw-nszws-worker-r8fh4   ocp-vmw-nszws-worker-r8fh4   10.63.172.7     10.130.2.0/23
ocp-vmw-nszws-worker-tvr46   ocp-vmw-nszws-worker-tvr46   10.63.172.11    10.129.2.0/23
ocp-vmw-nszws-worker-wdxhg   ocp-vmw-nszws-worker-wdxhg   10.63.172.24    10.128.2.0/23
ocp-vmw-nszws-worker-wg8r4   ocp-vmw-nszws-worker-wg8r4   10.63.172.15    10.131.2.0/23
ocp-vmw-nszws-worker-wtgfw   ocp-vmw-nszws-worker-wtgfw   10.63.172.17    10.128.4.0/23

在 OpenShift VXLAN 上创建一个自身 IP，其 IP 位于与 F5 BIG-IP 服务器对应的 OpenShift 主机子网范围内。登录 F5 BIG-IP 系统，导航至网络 > 自有 IP，然后单击创建。输入为 F5 BIG-IP 主机子网创建的集群 IP 子网中的 IP，选择 VXLAN 隧道，然后输入其他详细信息。然后单击“完成”。
在 F5 BIG-IP 系统中创建一个分区，以便与 CIS 一起配置和使用。导航到系统 > 用户 > 分区列表，单击创建，然后输入详细信息。然后单击“完成”。

F5 建议不要对 CIS 管理的分区进行手动配置。
使用来自 OperatorHub 的操作员安装 F5 BIG-IP CIS。使用 cluster-admin 权限登录 Red Hat OpenShift 集群，并使用 F5 BIG-IP 系统登录凭证创建一个 secret，这是操作员的先决条件。
```
[admin@rhel-7 ~]$ oc create secret generic bigip-login -n kube-system --from-literal=username=admin --from-literal=password=admin

secret/bigip-login created
```

安装 F5 CIS CRD。

[admin@rhel-7 ~]$ oc apply -f https://raw.githubusercontent.com/F5Networks/k8s-bigip-ctlr/master/docs/config_examples/crd/Install/customresourcedefinitions.yml

customresourcedefinition.apiextensions.k8s.io/virtualservers.cis.f5.com created
customresourcedefinition.apiextensions.k8s.io/tlsprofiles.cis.f5.com created
customresourcedefinition.apiextensions.k8s.io/transportservers.cis.f5.com created
customresourcedefinition.apiextensions.k8s.io/externaldnss.cis.f5.com created
customresourcedefinition.apiextensions.k8s.io/ingresslinks.cis.f5.com created

导航到 Operators > OperatorHub，搜索关键字 F5，然后单击 F5 Container Ingress Service 磁贴。
阅读操作员信息并单击安装。
在安装操作员屏幕上，保留所有默认参数，然后单击安装。
安装操作员需要一段时间。
操作员安装完成后，将显示“安装成功”消息。

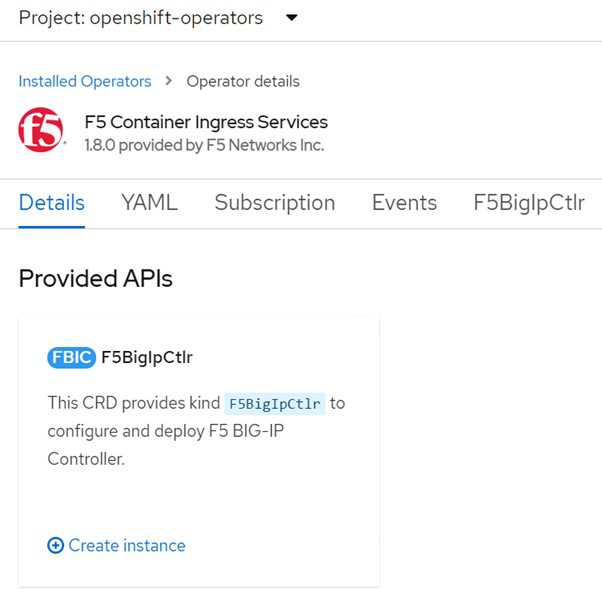

导航到 Operators > Installed Operators，单击 F5 Container Ingress Service，然后单击 F5BigIpCtlr 图块下的 Create Instance。

单击 YAML View，更新必要的参数后粘贴以下内容。

更新参数 bigip_partition，` openshift_sdn_name`， `bigip_url`和 `bigip_login_secret`在复制内容之前，请先查看以下设置的值。

apiVersion: cis.f5.com/v1
kind: F5BigIpCtlr
metadata:
  name: f5-server
  namespace: openshift-operators
spec:
  args:
    log_as3_response: true
    agent: as3
    log_level: DEBUG
    bigip_partition: ocp-vmw
    openshift_sdn_name: /Common/openshift_vxlan
    bigip_url: 10.61.181.19
    insecure: true
    pool-member-type: cluster
    custom_resource_mode: true
    as3_validation: true
    ipam: true
    manage_configmaps: true
  bigip_login_secret: bigip-login
  image:
    pullPolicy: Always
    repo: f5networks/cntr-ingress-svcs
    user: registry.connect.redhat.com
  namespace: kube-system
  rbac:
    create: true
  resources: {}
  serviceAccount:
    create: true
  version: latest

粘贴此内容后，单击“创建”。这会在 kube-system 命名空间中安装 CIS pod。

验证 F5 CIS pod

默认情况下，Red Hat OpenShift 提供了一种通过路由公开服务以实现 L7 负载平衡的方法。内置的 OpenShift 路由器负责宣传和处理这些路由的流量。但是，您也可以配置 F5 CIS 以通过外部 F5 BIG-IP 系统支持路由，该系统可以作为辅助路由器运行，也可以作为自托管 OpenShift 路由器的替代品运行。 CIS 在 BIG-IP 系统中创建一个虚拟服务器，充当 OpenShift 路由的路由器，而 BIG-IP 负责处理广告和流量路由。有关启用此功能的参数的信息，请参阅此处的文档。请注意，这些参数是在 apps/v1 API 中为 OpenShift Deployment 资源定义的。因此，当将这些与 F5BigIpCtlr 资源 cis.f5.com/v1 API 一起使用时，请将参数名称中的连字符 (-) 替换为下划线 (_)。

传递给 CIS 资源创建的参数包括 ipam: true`和 `custom_resource_mode: true。这些参数是启用 CIS 与 IPAM 控制器集成所必需的。通过创建 F5 IPAM 资源验证 CIS 是否已启用 IPAM 集成。
```
[admin@rhel-7 ~]$ oc get f5ipam -n kube-system

NAMESPACE   NAME                       	 	AGE
kube-system   ipam.10.61.181.19.ocp-vmw  	 43s
```

创建 F5 IPAM 控制器所需的服务帐户、角色和角色绑定。创建一个 YAML 文件并粘贴以下内容。

[admin@rhel-7 ~]$ vi f5-ipam-rbac.yaml

kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: ipam-ctlr-clusterrole
rules:
  - apiGroups: ["fic.f5.com"]
    resources: ["ipams","ipams/status"]
    verbs: ["get", "list", "watch", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: ipam-ctlr-clusterrole-binding
  namespace: kube-system
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: ipam-ctlr-clusterrole
subjects:
  - apiGroup: ""
    kind: ServiceAccount
    name: ipam-ctlr
    namespace: kube-system
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: ipam-ctlr
  namespace: kube-system

创建资源。

[admin@rhel-7 ~]$ oc create -f f5-ipam-rbac.yaml

clusterrole.rbac.authorization.k8s.io/ipam-ctlr-clusterrole created
clusterrolebinding.rbac.authorization.k8s.io/ipam-ctlr-clusterrole-binding created
serviceaccount/ipam-ctlr created

创建一个 YAML 文件并粘贴下面提供的 F5 IPAM 部署定义。

更新下面的 spec.template.spec.containers[0].args 中的 ip-range 参数以反映与您的设置相对应的 ipamLabels 和 IP 地址范围。

ipam标签[`range1`和 `range2`在下面的示例中] 需要为 LoadBalancer 类型的服务进行注释，以便 IPAM 控制器从定义的范围内检测并分配 IP 地址。

[admin@rhel-7 ~]$ vi f5-ipam-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    name: f5-ipam-controller
  name: f5-ipam-controller
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      app: f5-ipam-controller
  template:
    metadata:
      creationTimestamp: null
      labels:
        app: f5-ipam-controller
    spec:
      containers:
      - args:
        - --orchestration=openshift
        - --ip-range='{"range1":"10.63.172.242-10.63.172.249", "range2":"10.63.170.111-10.63.170.129"}'
        - --log-level=DEBUG
        command:
        - /app/bin/f5-ipam-controller
        image: registry.connect.redhat.com/f5networks/f5-ipam-controller:latest
        imagePullPolicy: IfNotPresent
        name: f5-ipam-controller
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      schedulerName: default-scheduler
      securityContext: {}
      serviceAccount: ipam-ctlr
      serviceAccountName: ipam-ctlr

创建 F5 IPAM 控制器部署。

[admin@rhel-7 ~]$ oc create -f f5-ipam-deployment.yaml

deployment/f5-ipam-controller created

验证 F5 IPAM 控制器 pod 是否正在运行。

[admin@rhel-7 ~]$ oc get pods -n kube-system

NAME                                       READY   STATUS    RESTARTS   AGE
f5-ipam-controller-5986cff5bd-2bvn6        1/1     Running   0          30s
f5-server-f5-bigip-ctlr-5d7578667d-qxdgj   1/1     Running   0          14m

创建 F5 IPAM 模式。

[admin@rhel-7 ~]$ oc create -f https://raw.githubusercontent.com/F5Networks/f5-ipam-controller/main/docs/_static/schemas/ipam_schema.yaml

customresourcedefinition.apiextensions.k8s.io/ipams.fic.f5.com

验证

创建 LoadBalancer 类型的服务

[admin@rhel-7 ~]$ vi example_svc.yaml

apiVersion: v1
kind: Service
metadata:
  annotations:
    cis.f5.com/ipamLabel: range1
  labels:
    app: f5-demo-test
  name: f5-demo-test
  namespace: default
spec:
  ports:
  - name: f5-demo-test
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: f5-demo-test
  sessionAffinity: None
  type: LoadBalancer

[admin@rhel-7 ~]$ oc create -f example_svc.yaml

service/f5-demo-test created

检查 IPAM 控制器是否为其分配了外部 IP。

[admin@rhel-7 ~]$ oc get svc

NAME           TYPE           CLUSTER-IP       EXTERNAL-IP                            PORT(S)        AGE
f5-demo-test   LoadBalancer   172.30.210.108   10.63.172.242                          80:32605/TCP   27s

创建部署并使用创建的 LoadBalancer 服务。

[admin@rhel-7 ~]$ vi example_deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: f5-demo-test
  name: f5-demo-test
spec:
  replicas: 2
  selector:
    matchLabels:
      app: f5-demo-test
  template:
    metadata:
      labels:
        app: f5-demo-test
    spec:
      containers:
      - env:
        - name: service_name
          value: f5-demo-test
        image: nginx
        imagePullPolicy: Always
        name: f5-demo-test
        ports:
        - containerPort: 80
          protocol: TCP

[admin@rhel-7 ~]$ oc create -f example_deployment.yaml

deployment/f5-demo-test created

检查 pod 是否正在运行。

[admin@rhel-7 ~]$ oc get pods

NAME                            READY   STATUS    RESTARTS   AGE
f5-demo-test-57c46f6f98-47wwp   1/1     Running   0          27s
f5-demo-test-57c46f6f98-cl2m8   1/1     Running   0          27s

检查BIG-IP系统中是否为OpenShift中LoadBalancer类型的服务创建了对应的虚拟服务器。导航到本地流量 > 虚拟服务器 > 虚拟服务器列表。
