了解适用于高可用性 Oracle 数据库的 Google Cloud NetApp Volumes 架构 26ai

06/25/2026 贡献者

Google Cloud NetApp Volumes 为 Oracle Database 26ai 高可用性架构提供高性能 iSCSI 块存储，与传统的 Oracle RMAN 方法相比，存储层复制可显著加速备用数据库初始化。探索 GCNV 与 Oracle Data Guard 的集成，包括参考数据路径、存储拓扑以及 GCNV 的块存储和 Data Guard 的持续同步之间的职责划分。

架构概述

此架构使用 Google Cloud NetApp Volumes (GCNV) iSCSI 块存储，通过 Oracle Data Guard 为 Google Cloud 上的 Oracle Database 26ai 提供高可用性。

GCNV 提供高性能块存储，并使用存储层*复制、快照和克隆*加速备用数据库初始化。

Data Guard 提供*连续重做传输*、角色管理和*故障转移编排*（Broker、Fast-Start Failover、Observer）。

层	角色
GCNV	块存储、备用初始化、存储复制
Data Guard	连续同步、重做应用、切换、FSFO

层

角色

GCNV

块存储、备用初始化、存储复制

Data Guard

连续同步、重做应用、切换、FSFO

与 RMAN active duplicate 相比，GCNV 复制通过在*存储层*而不是通过 Oracle 数据库通道移动数据，显著缩短了备用数据库的初始化时间。

使用 GCNV replicate、snapshot 或 clone 初始化备用数据库，然后激活 Data Guard 以实现连续同步和高可用性。

组件	详细信息
数据库主机	oracdb1 / oracdb2 - 不同的区域，每个区域五个 GCNV iSCSI 卷
存储	/u01 + ASM +DATA, +RECO, +FRA 在 GCNV (EXTERNAL) 上
待机初始化	GCNV 复制 / 快照 / 克隆 → Oracle 完成 → Data Guard
HA	重新启动，物理备用（MOUNTED），Broker，FSFO，Observer（oradg-obs）
应用	Service orclapp（步骤 8.2）

组件

详细信息

数据库主机

oracdb1 / oracdb2 - 不同的区域，每个区域五个 GCNV iSCSI 卷

存储

/u01 + ASM +DATA, +RECO, +FRA 在 GCNV (EXTERNAL) 上

待机初始化

GCNV 复制 / 快照 / 克隆 → Oracle 完成 → Data Guard

重新启动，物理备用（MOUNTED），Broker，FSFO，Observer（oradg-obs）

应用

Service orclapp（步骤 8.2）

分区

为每个数据库区域部署一个 GCNV Flex Unified 池，并为每个主机分配专用卷。仅将启动磁盘用于操作系统。

超出范围： TDE、RAC、NVMe/TCP、OEM 和 Active Data Guard（备用保持*挂载*）。

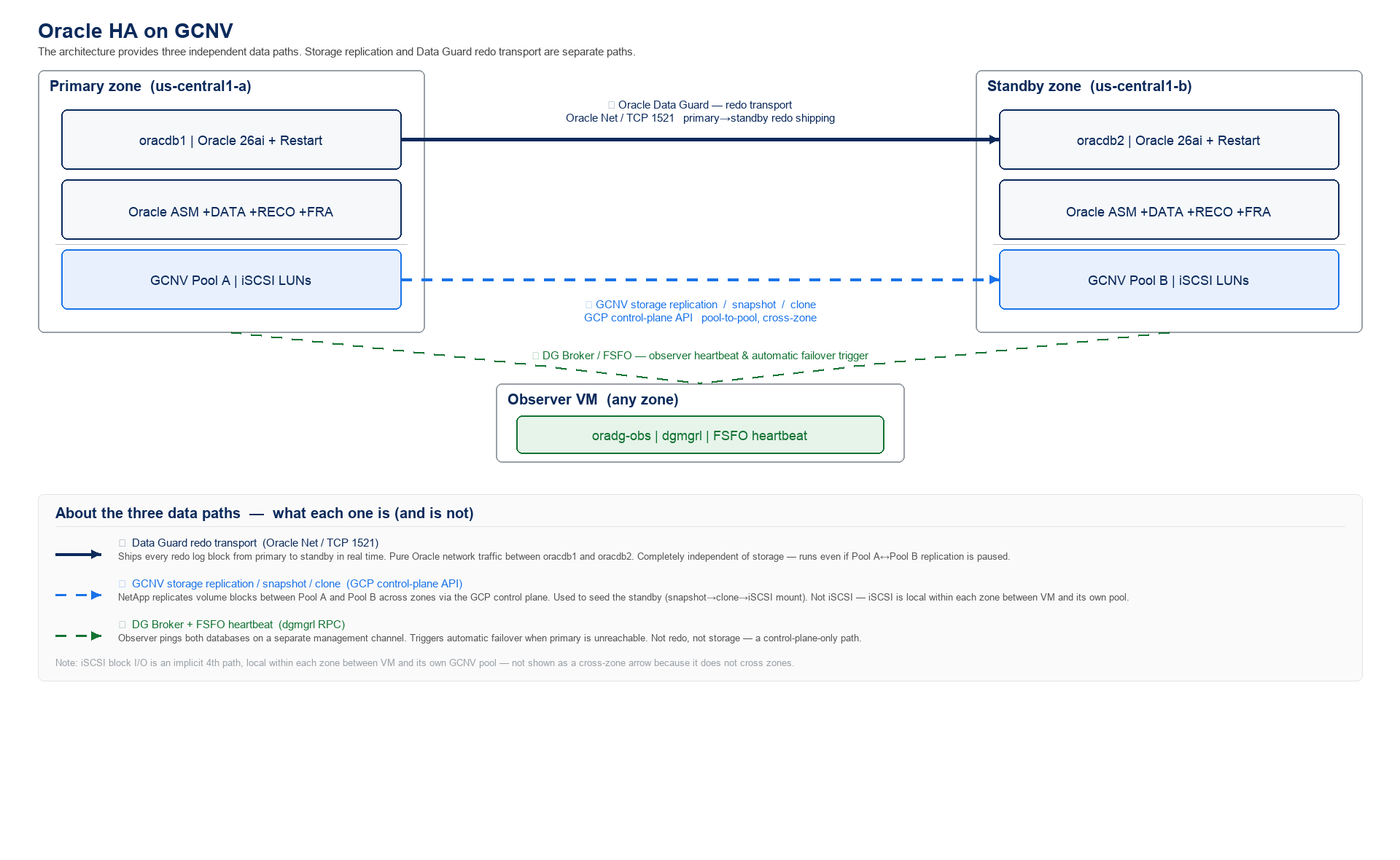

架构参考图

解决方案架构提供了三条独立的数据路径。存储复制和 Data Guard 重做传输是分开的路径。

存储复制不等于 redo 复制

路径 1 在 GCNV 层移动数据文件以进行备用初始化。
路径 2 在切换后保持数据库同步。
路径 3 通过 Oracle Data Guard Broker 和 Observer 协调角色转换和自动故障转移。

平台角色

下表总结了哪个平台层提供存储服务，哪个层提供数据库同步和故障转移控制。

平台	提供
GCNV	iSCSI 卷、快照、卷复制（基线 + 增量）- 备用初始化
Data Guard	重做传输、MRP、Broker、FSFO - 连续同步和故障转移

平台

提供

GCNV

iSCSI 卷、快照、卷复制（基线 + 增量）- 备用初始化

Data Guard

重做传输、MRP、Broker、FSFO - 连续同步和故障转移

GCNV 复制运行基线副本，然后根据策略进行增量块更新。Data Guard 在待机初始化后拥有 redo apply 和 FSFO。

拓扑和存储

此拓扑将主、备用和观察者角色放置在不同的区域，并将每个数据库主机映射到专用 GCNV 池和 iSCSI 卷。

角色 VM 分区 GCNV 池卷（每台主机）

角色	VM	分区	GCNV 池	卷（每台主机）
主云	`oracdb1`	`us-west1-a`	`oracle-pool-a`	`ora_<host>_u01`, `ora_<host>_data_01/02`, `ora_<host>_arch_01`, `ora_<host>_fra_01`
备用	`oracdb2`	`us-west1-b`	`oracle-pool-b`	相同的命名模式
Observer	`oradg-obs`	`us-west1-c`	-	仅启动磁盘

主云

oracdb1

us-west1-a

oracle-pool-a

ora_<host>_u01, ora_<host>_data_01/02, ora_<host>_arch_01, ora_<host>_fra_01

备用

oracdb2

us-west1-b

oracle-pool-b

相同的命名模式

Observer

oradg-obs

us-west1-c

仅启动磁盘

存储备份用途

存储	备份	用途
操作系统	GCE 启动磁盘	仅操作系统
`/u01`	GCNV iSCSI	Grid/DB 主目录，暂存 (XFS)
`+DATA` / `+RECO` / `+FRA`	GCNV iSCSI	ASM EXTERNAL - 数据文件、归档、FRA

操作系统

GCE 启动磁盘

仅操作系统

/u01

GCNV iSCSI

Grid/DB 主目录，暂存 (XFS)

+DATA / +RECO / +FRA

GCNV iSCSI

ASM EXTERNAL - 数据文件、归档、FRA

机器类型

此解决方案中的示例 n4-highmem-8；OLTP 工作负载通常使用 c4-standard-*。

下一步是什么？

要选择与恢复和可用性目标匹配的部署路径，请转到了解适用于 Google Cloud NetApp Volumes 的 Oracle Database 26ai 的部署选项。
