TR-4977：使用SnapCenter服务备份、还原和克隆 Oracle 数据库 - Azure

贡献者 kevin-hoke
PDF

Allen Cao、Niyaz Mohamed， NetApp

该解决方案提供了使用NetApp SnapCenter SaaS 通过BlueXP控制台进行 Oracle 数据库备份、恢复和克隆的概述和详细信息。

目的

SnapCenter Services 是经典SnapCenter数据库管理 UI 工具的 SaaS 版本，可通过NetApp BlueXP云管理控制台使用。它是NetApp云备份、数据保护产品不可或缺的一部分，适用于在Azure NetApp Files上运行的 Oracle 和 HANA 等数据库。这项基于 SaaS 的服务简化了传统的SnapCenter独立服务器部署，该部署通常需要在 Windows 域环境中运行的 Windows 服务器。

在本文档中，我们演示了如何设置SnapCenter服务来备份、还原和克隆部署在Azure NetApp Files卷和 Azure 计算实例上的 Oracle 数据库。使用基于 Web 的BlueXP用户界面可以非常轻松地为部署在Azure NetApp Files上的 Oracle 数据库设置数据保护。

此解决方案适用于以下用例：

  • 使用快照对Azure NetApp Files和 Azure VM 中托管的 Oracle 数据库进行数据库备份

  • Oracle数据库故障时的恢复

  • 快速克隆用于开发、测试环境或其他用例的主数据库

受众

此解决方案适用于以下受众：

  • 管理在Azure NetApp Files存储上运行的 Oracle 数据库的 DBA

  • 对在 Azure 中测试 Oracle 数据库备份、还原和克隆感兴趣的解决方案架构师

  • 支持和管理Azure NetApp Files存储的存储管理员

  • 拥有部署到Azure NetApp Files存储和 Azure VM 的应用程序的应用程序所有者

解决方案测试和验证环境

该解决方案的测试和验证是在实验室环境中进行的，可能与最终部署环境不匹配。有关更多信息，请参阅部署考虑的关键因素 。

架构

此图提供了BlueXP控制台内应用程序的BlueXP backup and recovery的详细图片，包括其管理的 UI、连接器和资源。

此图提供了BlueXP控制台内应用程序的BlueXP backup and recovery的详细图片，包括 UI、连接器及其管理的资源。

硬件和软件组件

硬件

Azure NetApp Files存储

高级服务级别

自动QoS类型，测试中存储容量为4TB

用于计算的 Azure 实例

标准 B4ms（4 个 vcpus，16 GiB 内存）

部署了两个实例，一个作为主数据库服务器，另一个作为克隆数据库服务器

软件

红帽Linux

Red Hat Enterprise Linux 8.7（LVM）-x64 Gen2

部署 RedHat 订阅进行测试

Oracle 数据库

19.18 版

已应用RU补丁p34765931_190000_Linux-x86-64.zip

Oracle OPatch

版本 12.2.0.1.36

最新补丁 p6880880_190000_Linux-x86-64.zip

SnapCenter服务

版本 v2.5.0-2822

代理版本 v2.5.0-2822

部署考虑的关键因素

  • *连接器将部署在与数据库和Azure NetApp Files相同的虚拟网络/子网中。*如果可能，连接器应部署在相同的 Azure 虚拟网络和资源组中，以便能够连接到Azure NetApp Files存储和 Azure 计算实例。

  • *在 Azure 门户上为SnapCenter连接器创建的 Azure 用户帐户或 Active Directory 服务主体。*部署BlueXP连接器需要特定权限来创建和配置虚拟机及其他计算资源、配置网络以及获取 Azure 订阅的访问权限。它还需要权限以便稍后创建连接器要操作的角色和权限。在 Azure 中创建具有权限的自定义角色并分配给用户帐户或服务主体。请查看以下链接了解详细信息："设置 Azure 权限" 。

  • 在 Azure 资源组中创建的 ssh 密钥对。 ssh 密钥对分配给 Azure VM 用户，用于登录连接器主机，并分配给数据库 VM 主机，用于部署和执行插件。BlueXPBlueXPUI 使用 ssh 密钥将SnapCenter服务插件部署到数据库主机，实现一步式插件安装和应用程序主机数据库发现。

  • *已将凭证添加到BlueXP控制台设置。*要将Azure NetApp Files存储添加到BlueXP工作环境，需要在BlueXP控制台设置中设置授予从BlueXP控制台访问Azure NetApp Files 的权限的凭据。

  • java-11-openjdk 安装在 Azure VM 数据库实例主机上。 SnapCenter服务安装需要 Java 版本 11。在尝试部署插件之前，需要在应用程序主机上安装它。

解决方案部署

NetApp拥有大量内容更丰富的文档，可以帮助您保护云原生应用程序数据。本文档的目标是提供分步过程，涵盖使用BlueXP控制台部署SnapCenter服务，以保护部署在Azure NetApp Files存储和 Azure 计算实例上的 Oracle 数据库。

首先，请完成以下步骤：

SnapCenter服务部署的先决条件

Details

部署需要以下先决条件。

  1. Azure VM 实例上的主 Oracle 数据库服务器，其中已完全部署并正在运行 Oracle 数据库。

  2. 在 Azure 中部署的Azure NetApp Files存储服务容量池，其容量可满足硬件组件部分列出的数据库存储需求。

  3. Azure VM 实例上的辅助数据库服务器，可用于测试将 Oracle 数据库克隆到备用主机，以支持开发/测试工作负载或任何需要生产 Oracle 数据库完整数据集的用例。

  4. 有关Azure NetApp Files和 Azure 计算实例上的 Oracle 数据库部署的其他信息，请参阅"Azure NetApp Files上的 Oracle 数据库部署和保护"。

加入BlueXP准备

Details

  1. 使用链接"NetApp BlueXP"注册BlueXP控制台访问。

  2. 创建 Azure 用户帐户或 Active Directory 服务主体，并在 Azure 门户中授予角色权限以进行 Azure 连接器部署。

  3. 要设置BlueXP来管理 Azure 资源，请添加一个BlueXP凭据，其中包含BlueXP可用于向 Azure Active Directory（应用程序客户端 ID）进行身份验证的 Active Directory 服务主体的详细信息、服务主体应用程序的客户端机密（客户端机密）以及您的组织的 Active Directory ID（租户 ID）。

  4. 您还需要 Azure 虚拟网络、资源组、安全组、用于 VM 访问的 SSH 密钥等，以便为连接器配置和数据库插件安装做好准备。

为SnapCenter服务部署连接器

Details

  1. 登录BlueXP控制台。

    屏幕截图显示了 GUI 中的此步骤。

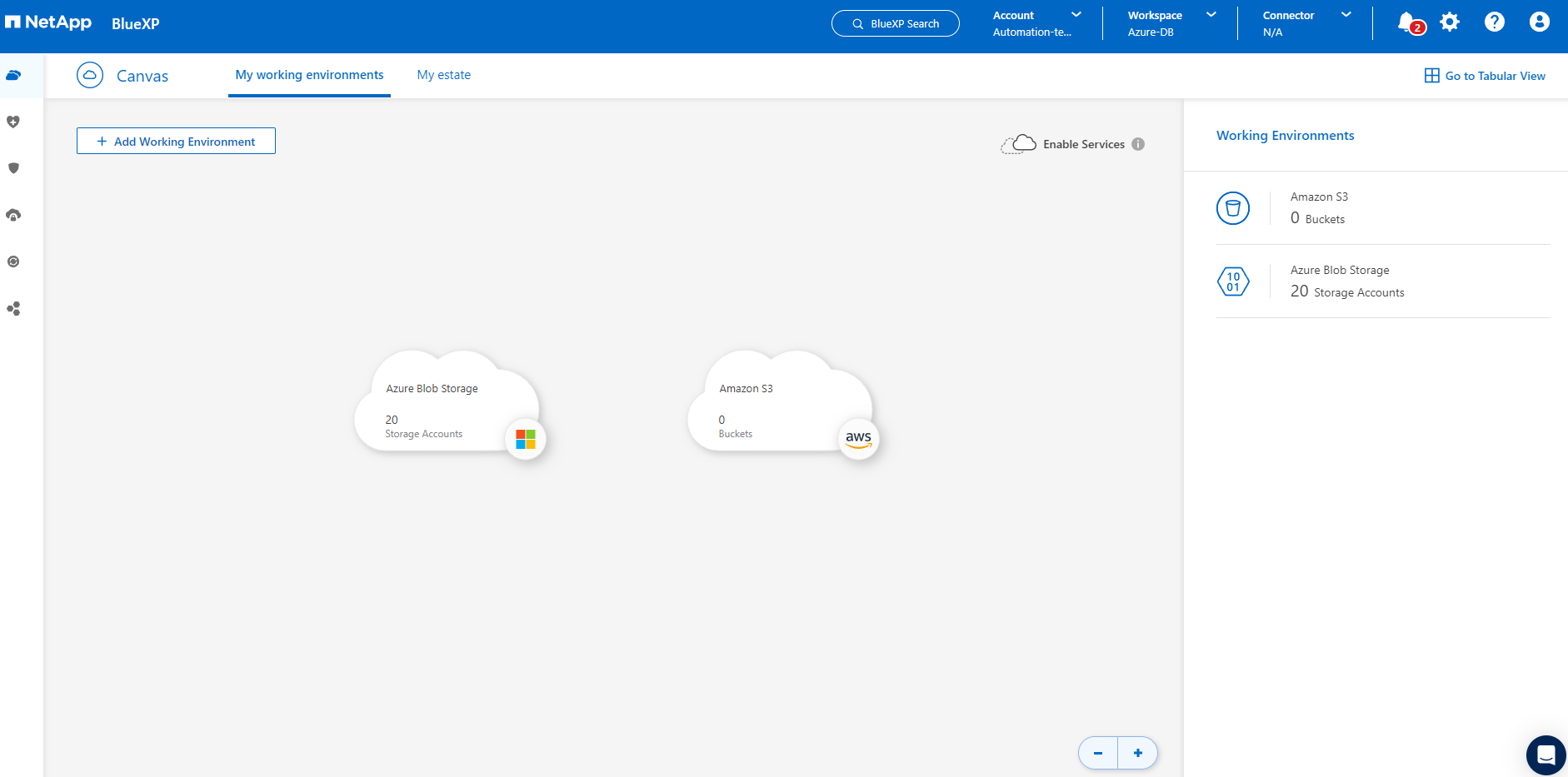

  2. 单击“连接器”下拉箭头和“添加连接器”以启动连接器配置工作流程。

    屏幕截图显示了 GUI 中的此步骤。

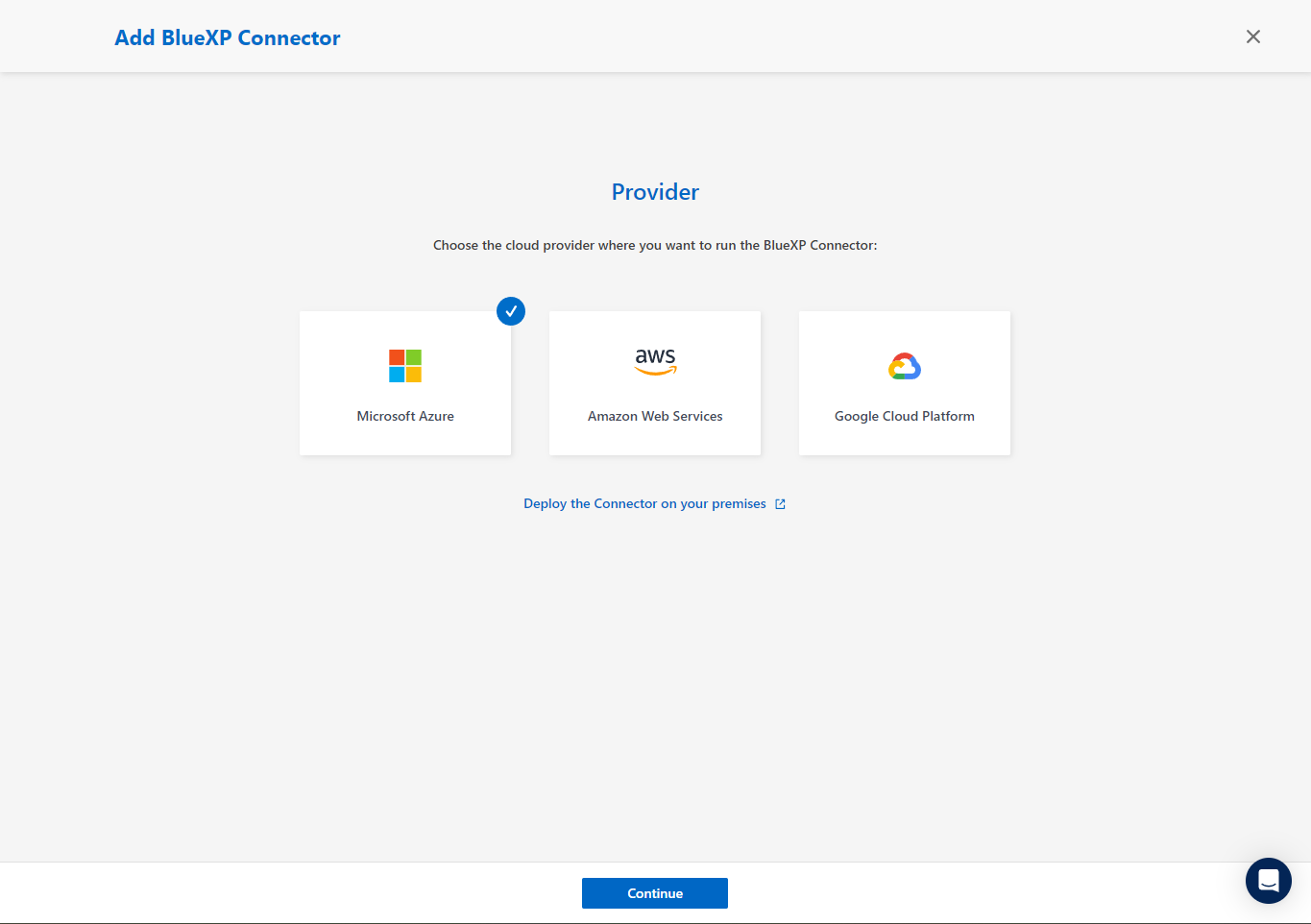

  3. 选择您的云提供商（在本例中为*Microsoft Azure*）。

    屏幕截图显示了 GUI 中的此步骤。

  4. 如果您已在 Azure 帐户中设置了*权限*、*身份验证*和*网络*步骤，请跳过这些步骤。如果没有，您必须先配置这些才能继续。从这里，您还可以检索上一节中引用的 Azure 策略的权限“加入BlueXP准备 “

    屏幕截图显示了 GUI 中的此步骤。

  5. 单击“跳至部署”来配置您的连接器“虚拟机身份验证”。将您在加入BlueXP准备期间在 Azure 资源组中创建的 SSH 密钥对添加到连接器操作系统身份验证中。

    屏幕截图显示了 GUI 中的此步骤。

  6. 为连接器实例提供一个名称，选择*创建*并接受*详细信息*下的默认*角色名称*，然后选择 Azure 帐户的订阅。

    屏幕截图显示了 GUI 中的此步骤。

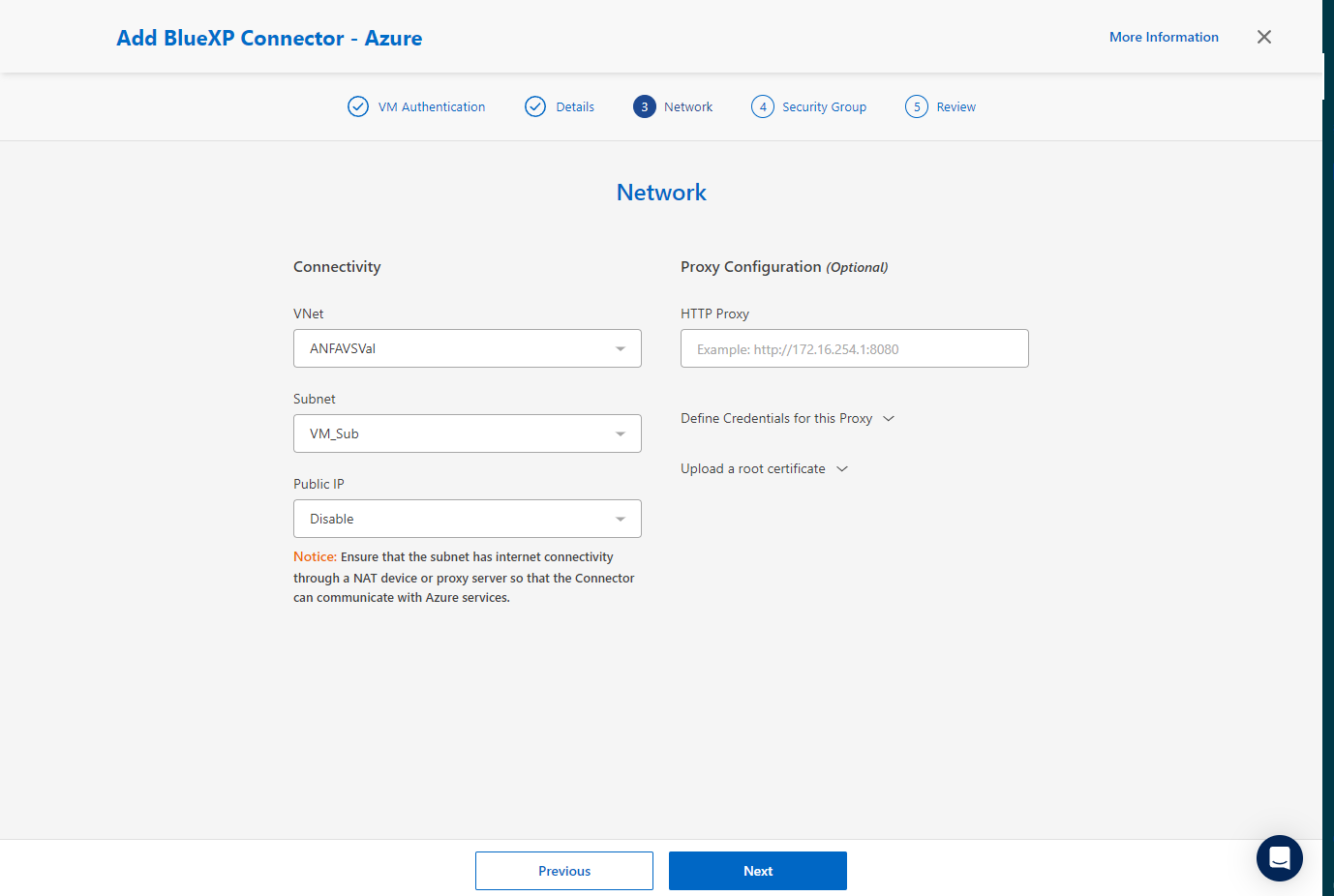

  7. 使用适当的 VNet、Subnet 配置网络，并禁用 Public IP，但要确保连接器在您的 Azure 环境中具有互联网访问权限。

    屏幕截图显示了 GUI 中的此步骤。

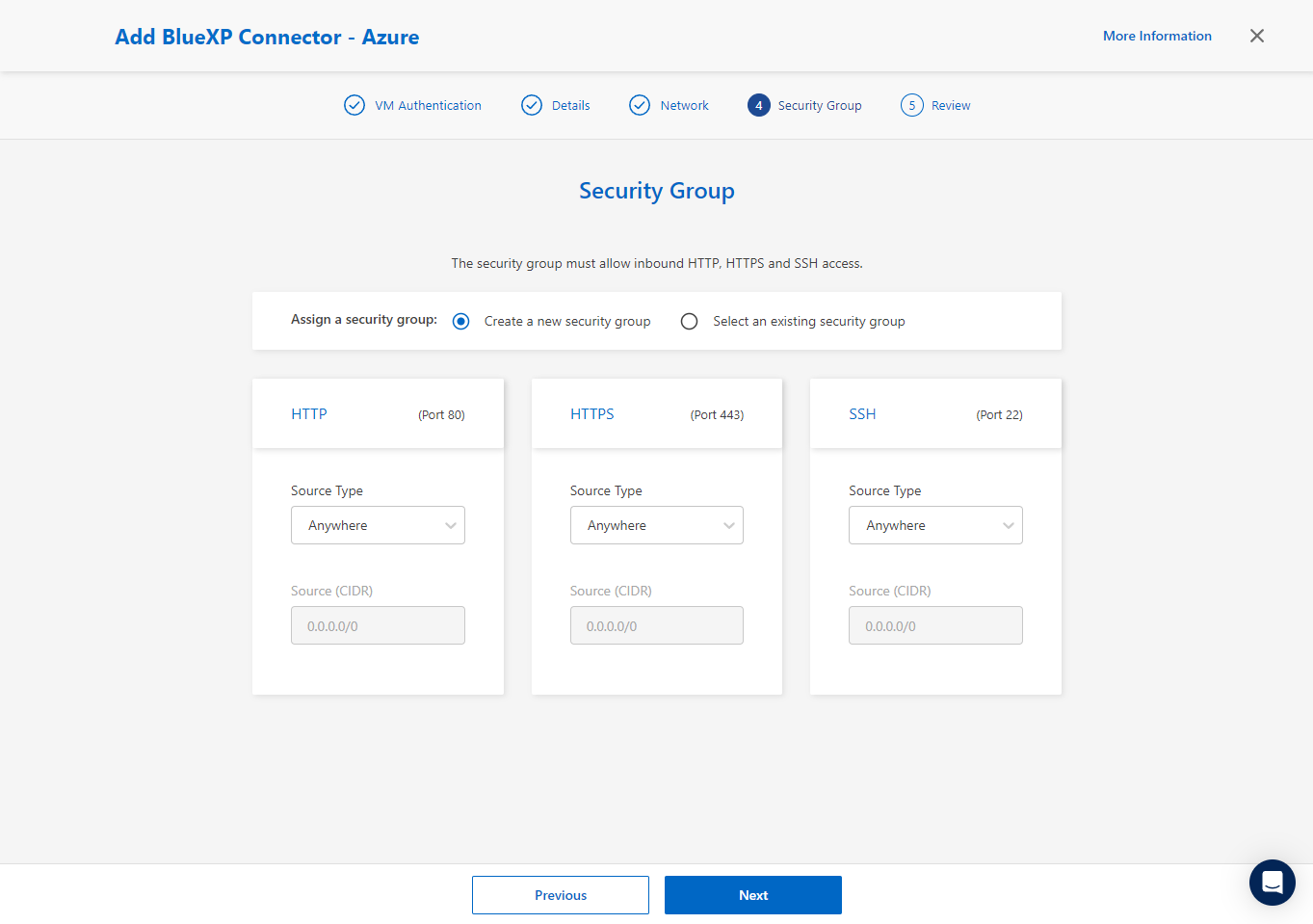

  8. 为允许 HTTP、HTTPS 和 SSH 访问的连接器配置*安全组*。

    屏幕截图显示了 GUI 中的此步骤。

  9. 查看摘要页面并单击“添加”以开始创建连接器。部署完成一般需要10分钟左右。完成后，连接器实例 VM 会出现在 Azure 门户中。

    屏幕截图显示了 GUI 中的此步骤。

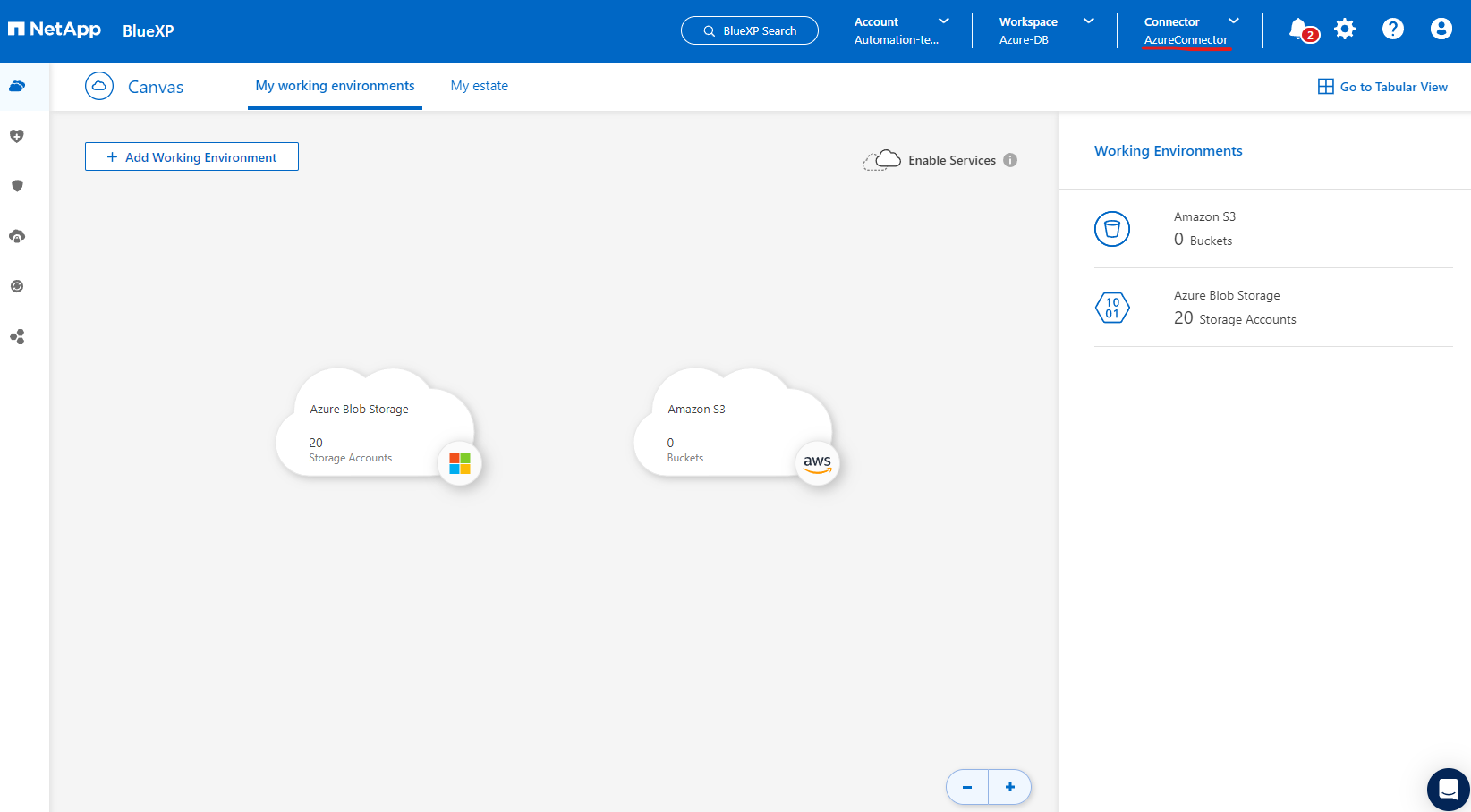

  10. 连接器部署后，新创建的连接器将出现在“连接器”下拉菜单下。

    屏幕截图显示了 GUI 中的此步骤。

在BlueXP中定义用于访问 Azure 资源的凭据

Details

  1. 点击BlueXP控制台右上角的设置图标打开 帐户凭证 页面，点击 添加凭证 开始凭证配置工作流程。

    屏幕截图显示了 GUI 中的此步骤。

  2. 选择凭证位置为 - Microsoft Azure - BlueXP。

    屏幕截图显示了 GUI 中的此步骤。

  3. 使用适当的 客户端密钥、客户端 ID 和 租户 ID 定义 Azure 凭据，这些凭据应该在之前的BlueXP入职过程中收集。

    屏幕截图显示了 GUI 中的此步骤。

  4. 审查并*添加*。屏幕截图显示了 GUI 中的此步骤。

  5. 您可能还需要将*市场订阅*与凭证关联起来。屏幕截图显示了 GUI 中的此步骤。

SnapCenter服务设置

Details

配置 Azure 凭据后，现在可以按照以下步骤设置SnapCenter服务：

  1. 返回 Canvas 页面，从 我的工作环境 单击 添加工作环境 以发现部署在 Azure 中的Azure NetApp Files。

    屏幕截图显示了 GUI 中的此步骤。

  2. 选择*Microsoft Azure*作为位置并单击*发现*。

    屏幕截图显示了 GUI 中的此步骤。

  3. 命名为*工作环境*并选择上一节中创建的*凭证名称*，然后单击*继续*。

    屏幕截图显示了 GUI 中的此步骤。

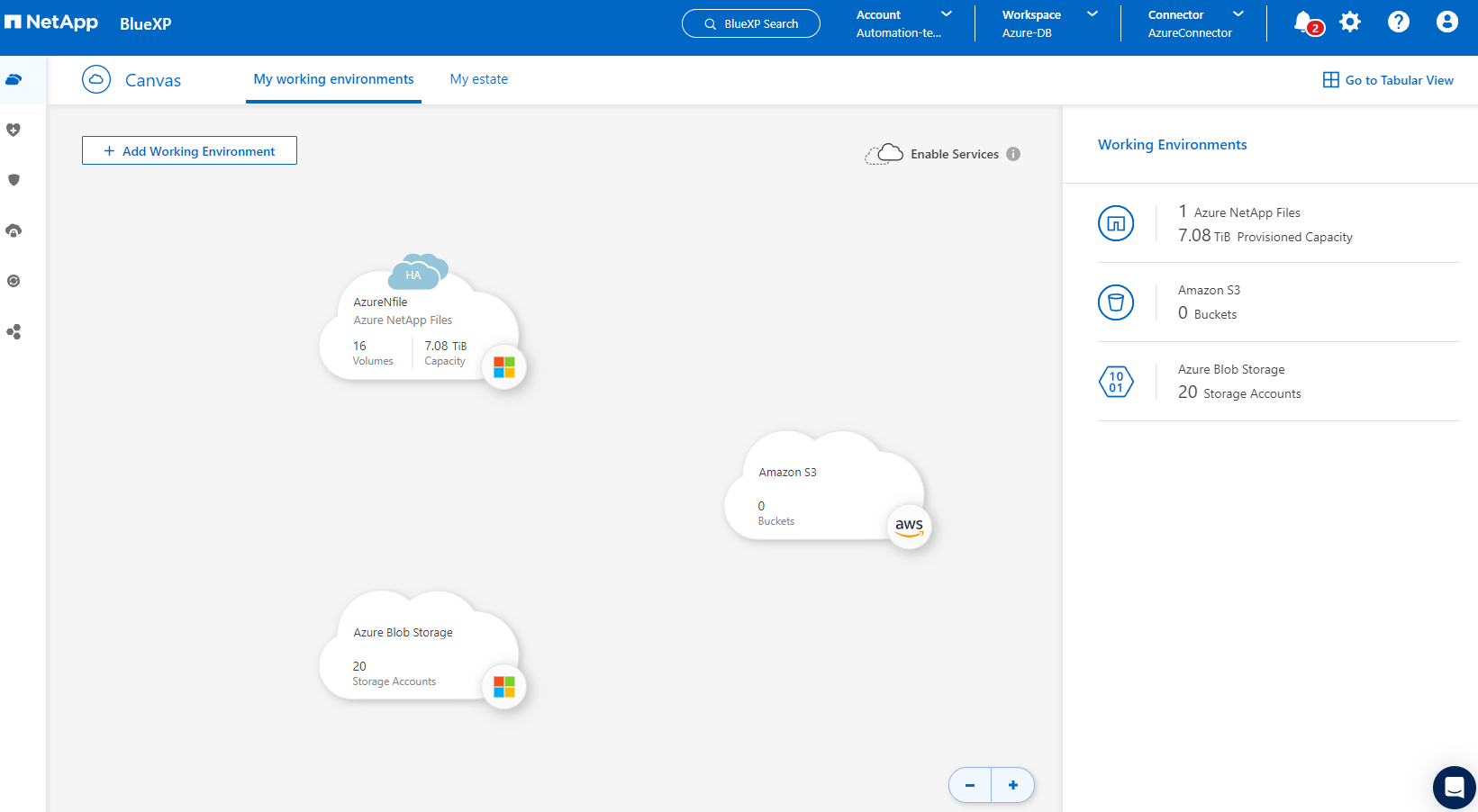

  4. BlueXP控制台返回到 我的工作环境，并发现 Azure 中的Azure NetApp Files现在出现在 Canvas 上。

    屏幕截图显示了 GUI 中的此步骤。

  5. 单击 * Azure NetApp Files* 图标，然后单击 * 进入工作环境 * 以查看部署在Azure NetApp Files存储中的 Oracle 数据库卷。

    屏幕截图显示了 GUI 中的此步骤。

  6. 从控制台左侧边栏，将鼠标悬停在保护图标上，然后单击*保护*>*应用程序*以打开应用程序启动页面。单击“发现应用程序”。

    屏幕截图显示了 GUI 中的此步骤。

  7. 选择“Cloud Native”作为应用程序源类型。

    屏幕截图显示了 GUI 中的此步骤。

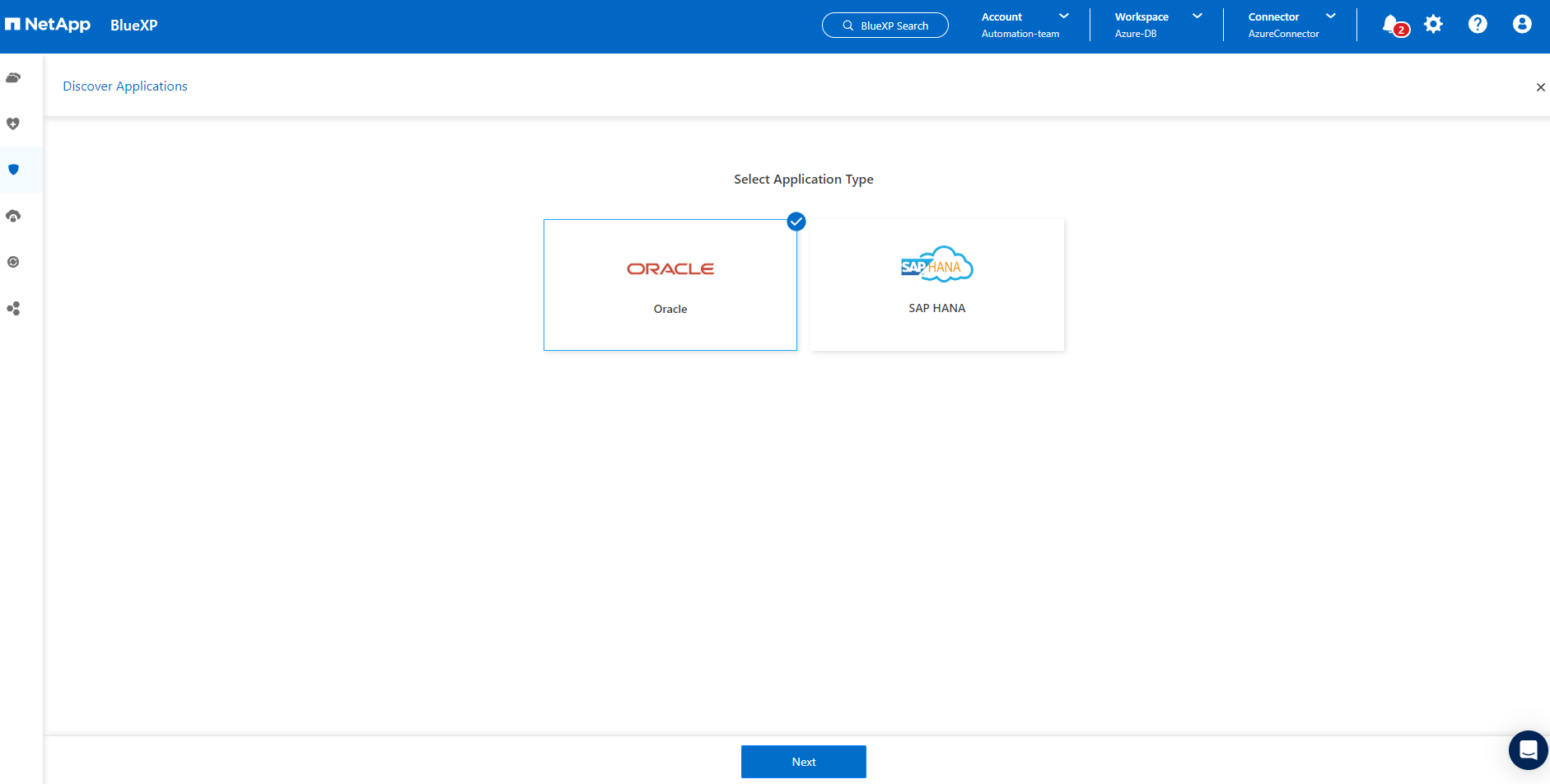

  8. 选择应用程序类型*Oracle*，单击*下一步*打开主机详细信息页面。

    屏幕截图显示了 GUI 中的此步骤。

  9. 选择*使用 SSH*并提供 Oracle Azure VM 详细信息，例如*IP 地址*、连接器、Azure VM 管理*用户名*（例如 azureuser）。单击“添加 SSH 私钥”以粘贴用于部署 Oracle Azure VM 的 SSH 密钥对。系统还将提示您确认指纹。

    屏幕截图显示了 GUI 中的此步骤。 屏幕截图显示了 GUI 中的此步骤。

  10. 转到下一个*配置*页面以在 Oracle Azure VM 上设置 sudoer 访问。

    屏幕截图显示了 GUI 中的此步骤。

  11. 查看并单击“发现应用程序”以在 Oracle Azure VM 上安装插件并一步发现 VM 上的 Oracle 数据库。

    屏幕截图显示了 GUI 中的此步骤。

  12. Azure VM 上发现的 Oracle 数据库被添加到“应用程序”，“应用程序”页面列出了环境中的主机和 Oracle 数据库的数量。数据库*保护状态*最初显示为*不受保护*。

    屏幕截图显示了 GUI 中的此步骤。

这完成了 Oracle 的SnapCenter服务的初始设置。本文档的接下来三节介绍 Oracle 数据库的备份、恢复和克隆操作。

Oracle数据库备份

Details

  1. 我们在 Azure VM 中测试的 Oracle 数据库配置了三个卷，总存储量约为 1.6 TiB。这提供了有关此大小的数据库的快照备份、恢复和克隆的时间背景。

[oracle@acao-ora01 ~]$ df -h
Filesystem                 Size  Used Avail Use% Mounted on
devtmpfs                   7.9G     0  7.9G   0% /dev
tmpfs                      7.9G     0  7.9G   0% /dev/shm
tmpfs                      7.9G   17M  7.9G   1% /run
tmpfs                      7.9G     0  7.9G   0% /sys/fs/cgroup
/dev/mapper/rootvg-rootlv   40G   23G   15G  62% /
/dev/mapper/rootvg-usrlv   9.8G  1.6G  7.7G  18% /usr
/dev/sda2                  496M  115M  381M  24% /boot
/dev/mapper/rootvg-varlv   7.9G  787M  6.7G  11% /var
/dev/mapper/rootvg-homelv  976M  323M  586M  36% /home
/dev/mapper/rootvg-optlv   2.0G  9.6M  1.8G   1% /opt
/dev/mapper/rootvg-tmplv   2.0G   22M  1.8G   2% /tmp
/dev/sda1                  500M  6.8M  493M   2% /boot/efi
172.30.136.68:/ora01-u01   100G   23G   78G  23% /u01
172.30.136.68:/ora01-u03   500G  117G  384G  24% /u03
172.30.136.68:/ora01-u02  1000G  804G  197G  81% /u02
tmpfs                      1.6G     0  1.6G   0% /run/user/1000
[oracle@acao-ora01 ~]$

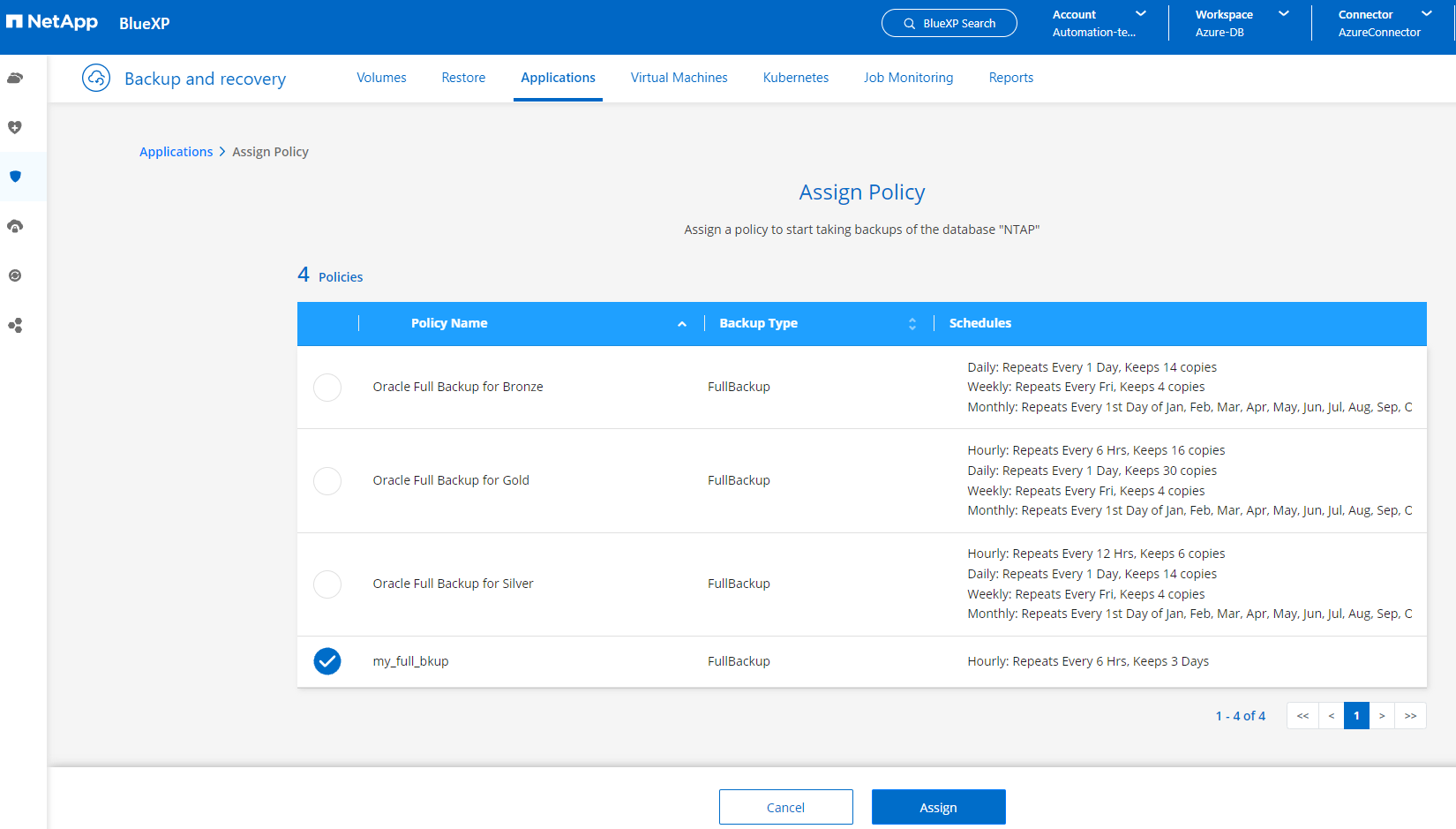

  1. 要保护数据库，请单击数据库*保护状态*旁边的三个点，然后单击*分配策略*以查看可应用于 Oracle 数据库的默认预加载或用户定义的数据库保护策略。在*设置* - *策略*下，您可以选择创建自己的策略，并自定义备份频率和备份数据保留窗口。

    屏幕截图显示了 GUI 中的此步骤。

  2. 当您对策略配置感到满意时，您可以*分配*您选择的策略来保护数据库。

    屏幕截图显示了 GUI 中的此步骤。

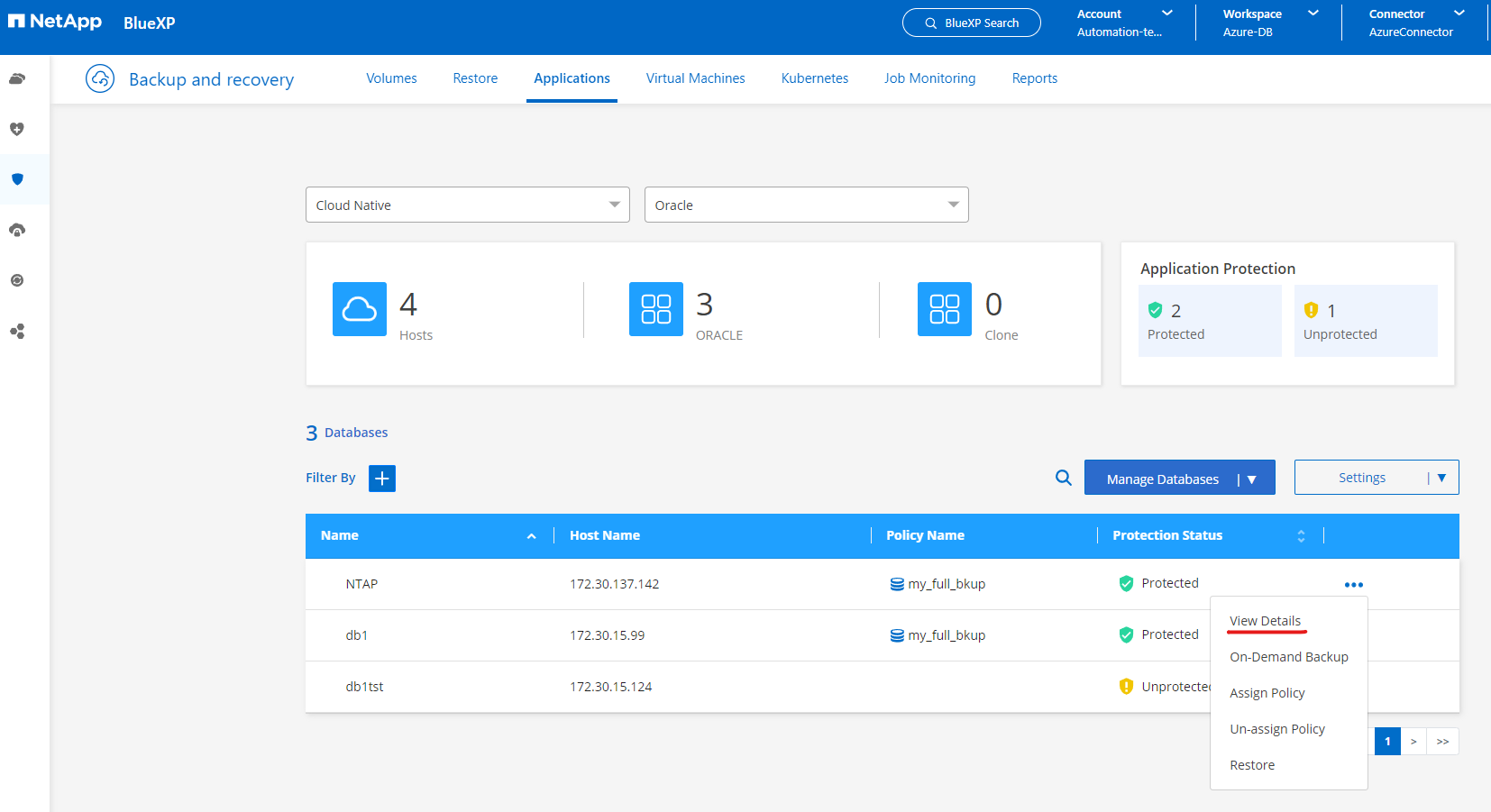

  3. 应用策略后，数据库保护状态变为*受保护*，并带有绿色复选标记。 BlueXP根据定义的计划执行快照备份。此外，您可以从如下所示的三点下拉菜单中获得*按需备份*。

    屏幕截图显示了 GUI 中的此步骤。

  4. 从*作业监控*选项卡中，可以查看备份作业的详细信息。我们的测试结果显示，备份一个约 1.6 TiB 的 Oracle 数据库大约需要 4 分钟。

    屏幕截图显示了 GUI 中的此步骤。

  5. 从三点下拉菜单*查看详细信息*中，您可以查看从快照备份创建的备份集。

    屏幕截图显示了 GUI 中的此步骤。

  6. 数据库备份详细信息包括*备份名称*、备份类型、SCN、RMAN 目录*和*备份时间。备份集包含数据卷和日志卷分别的应用程序一致的快照。日志卷快照在数据库数据卷快照之后立即发生。如果您正在备份列表中寻找特定的备份，您可以应用过滤器。

    屏幕截图显示了 GUI 中的此步骤。

Oracle 数据库还原和恢复

Details

  1. 对于数据库还原，请单击“应用程序”中要还原的特定数据库的三点下拉菜单，然后单击“还原”以启动数据库还原和恢复工作流程。

    屏幕截图显示了 GUI 中的此步骤。

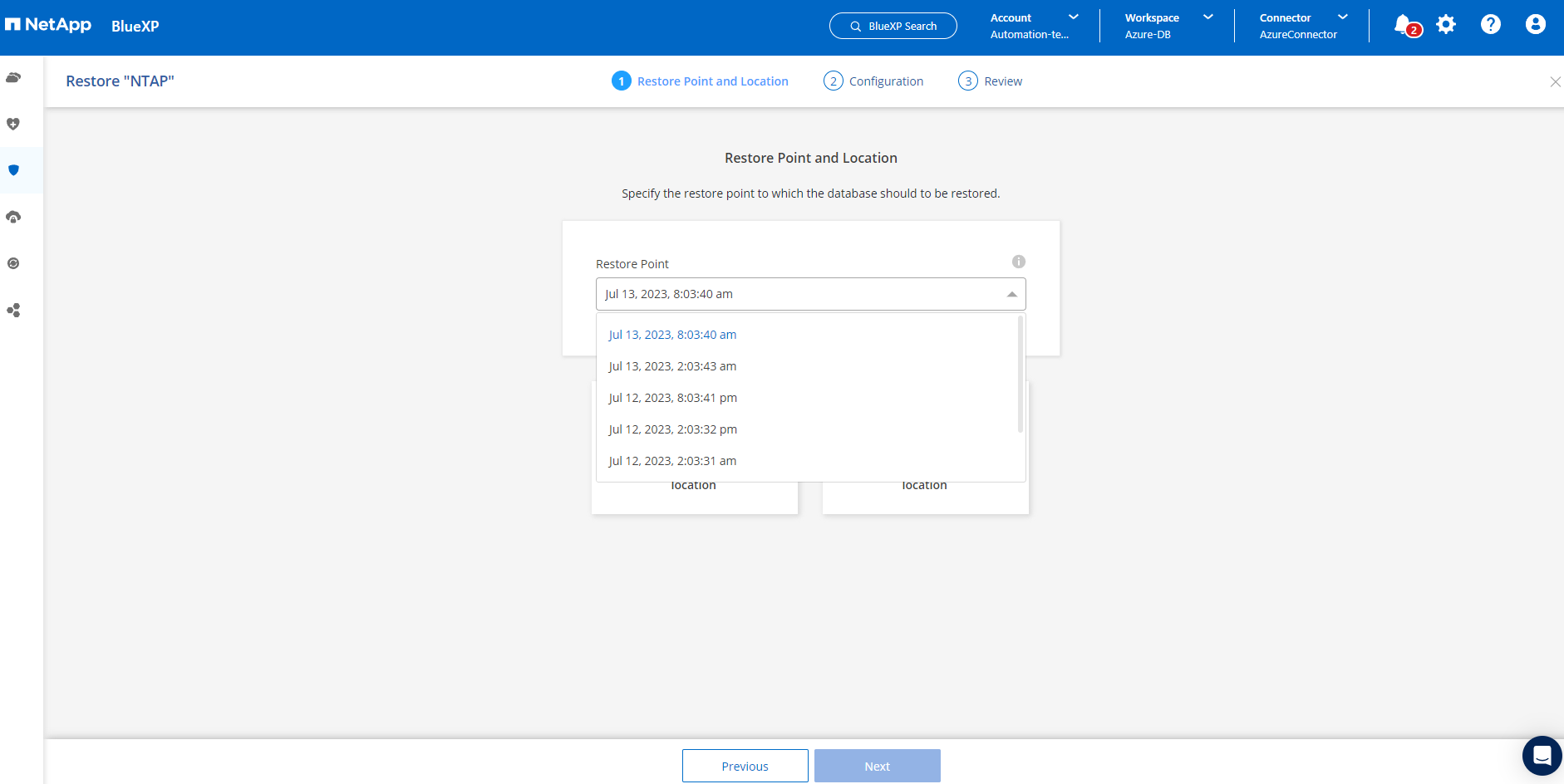

  2. 通过时间戳选择您的*还原点*。列表中的每个时间戳代表一个可用的数据库备份集。

    屏幕截图显示了 GUI 中的此步骤。

  3. 选择您的*恢复位置*到*原始位置*以进行 Oracle 数据库的就地恢复和恢复。

    屏幕截图显示了 GUI 中的此步骤。

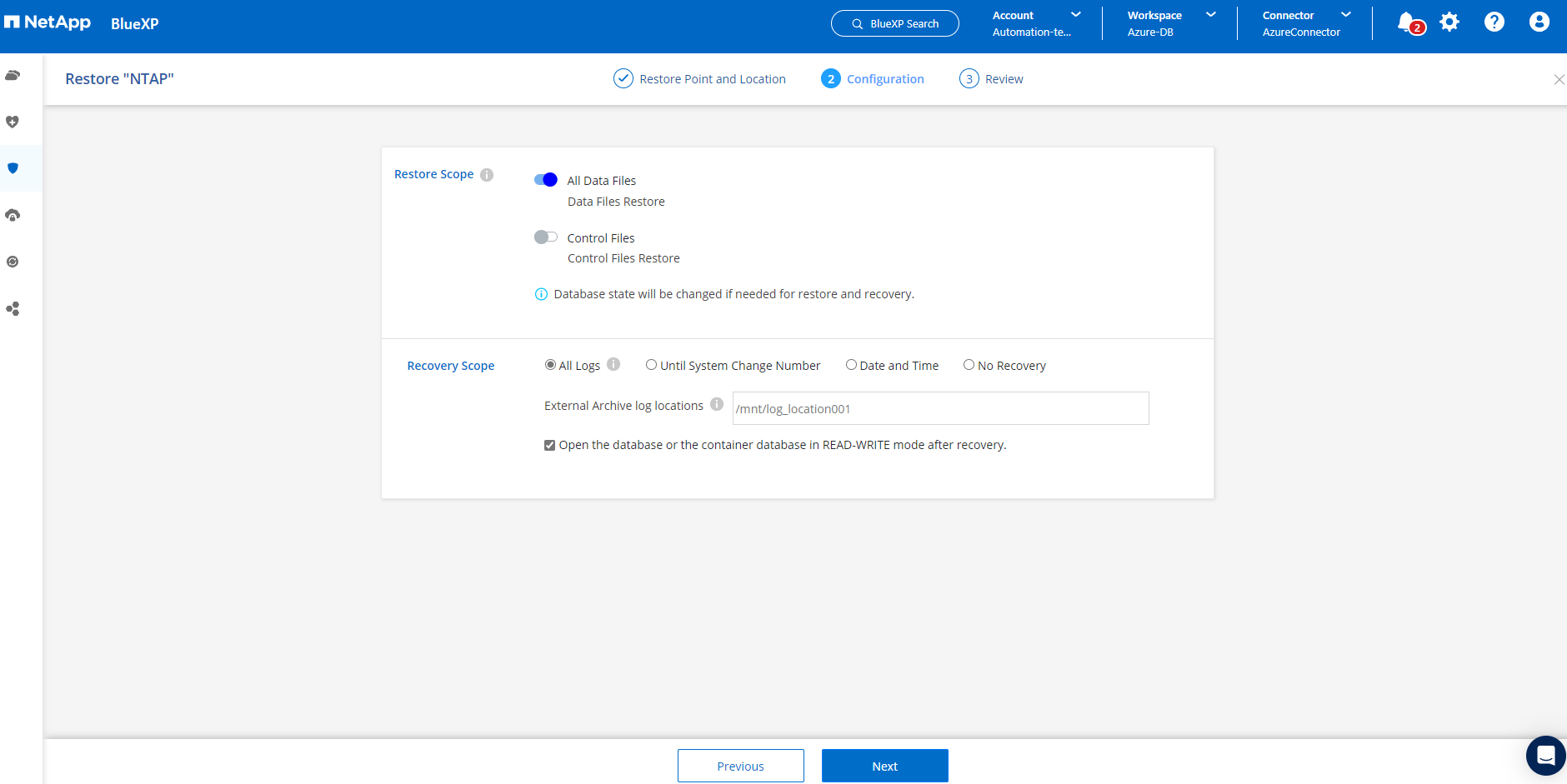

  4. 定义您的*恢复范围*和*恢复范围*。所有日志意味着包括当前日志在内的最新完整恢复。

    屏幕截图显示了 GUI 中的此步骤。

  5. 审查并*恢复*以开始数据库恢复和恢复。

    屏幕截图显示了 GUI 中的此步骤。

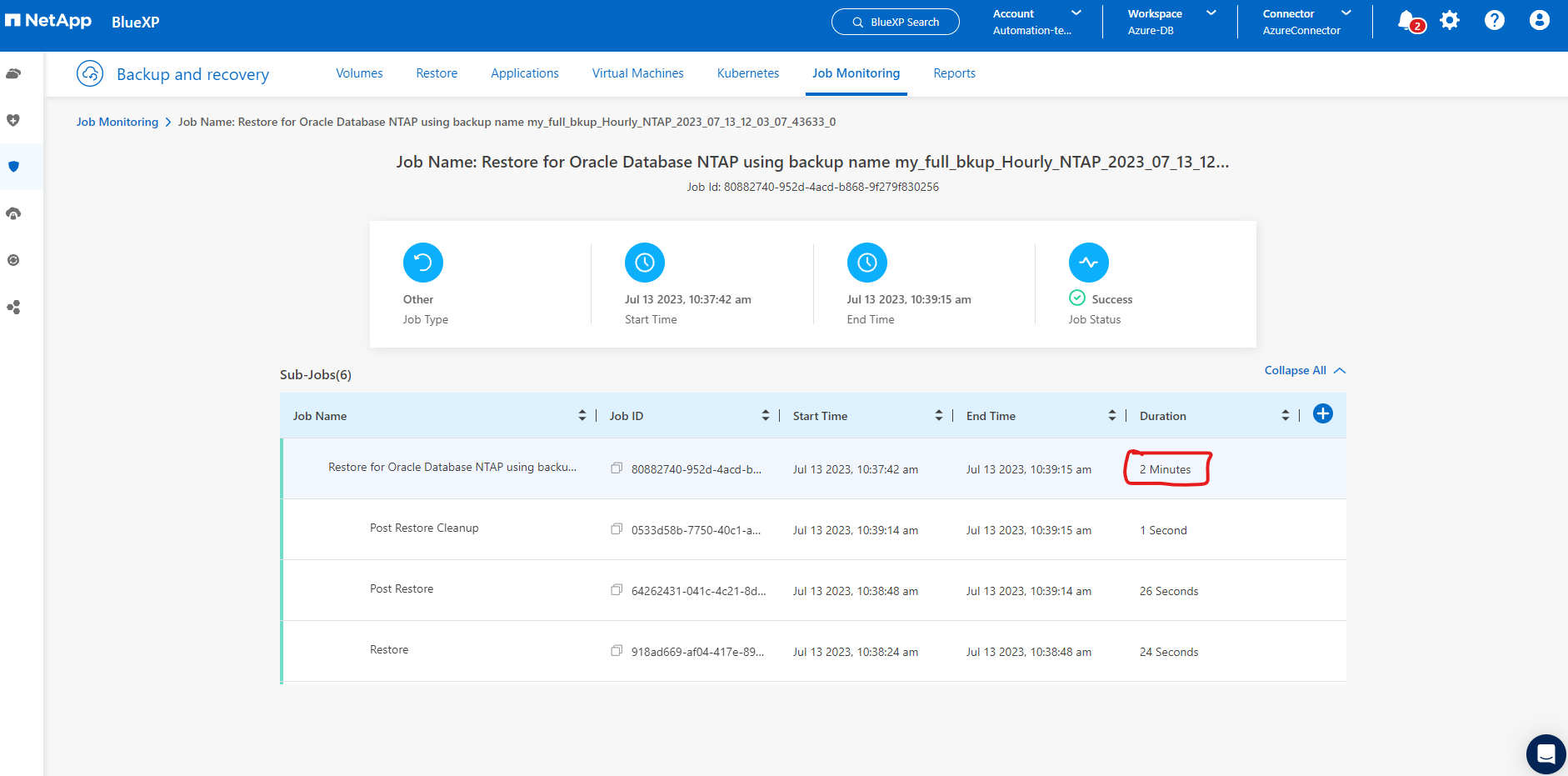

  6. 从“作业监控”选项卡中，我们观察到运行完整的数据库还原和恢复需要 2 分钟。

    屏幕截图显示了 GUI 中的此步骤。

Oracle 数据库克隆

Details

数据库克隆过程与还原类似，但要使用预先安装和配置了相同 Oracle 软件堆栈的备用 Azure VM。

备注 确保 Azure NetApp文件存储具有足够的容量，可以容纳与要克隆的主数据库大小相同的克隆数据库。备用 Azure VM 已添加到 应用程序。

  1. 单击“应用程序”中要克隆的特定数据库的三点下拉菜单，然后单击“恢复”以启动克隆工作流程。

    该图显示输入/输出对话框或表示书面内容

  2. 选择*还原点*并检查*还原到备用位置*。

    该图显示输入/输出对话框或表示书面内容

  3. 在下一个*配置*页面中，设置备用*主机*、新数据库*SID*和*Oracle Home*，如在备用 Azure VM 上配置的那样。

    该图显示输入/输出对话框或表示书面内容

  4. 审查*常规*页面显示克隆数据库的详细信息，例如 SID、备用主机、数据文件位置、恢复范围等。

    该图显示输入/输出对话框或表示书面内容

  5. 审查*数据库参数*页面显示克隆数据库配置的详细信息以及一些数据库参数设置。

    该图显示输入/输出对话框或表示书面内容

  6. 从*作业监控*选项卡监控克隆作业状态，我们观察到克隆 1.6 TiB Oracle 数据库需要 8 分钟。

    该图显示输入/输出对话框或表示书面内容

  7. 在BlueXP 应用程序 页面中验证克隆的数据库，该页面显示克隆的数据库已立即在BlueXP中注册。

    该图显示输入/输出对话框或表示书面内容

  8. 验证 Oracle Azure VM 上的克隆数据库，显示克隆数据库按预期运行。

    该图显示输入/输出对话框或表示书面内容

这完成了使用SnapCenter服务通过NetApp BlueXP控制台在 Azure 中备份、还原和克隆 Oracle 数据库的演示。
