TR-4964:使用SnapCenter服务备份、恢复和克隆 Oracle 数据库 - AWS

贡献者 kevin-hoke

该解决方案提供了使用 Azure 云中的BlueXP控制台使用NetApp SnapCenter SaaS 进行 Oracle 数据库备份、恢复和克隆的概述和详细信息。

Allen Cao、Niyaz Mohamed, NetApp

目的

SnapCenter Services 是经典SnapCenter数据库管理 UI 工具的 SaaS 版本,可通过NetApp BlueXP云管理控制台使用。它是NetApp云备份、数据保护产品的重要组成部分,适用于在NetApp云存储上运行的 Oracle 和 HANA 等数据库。这项基于 SaaS 的服务简化了传统的SnapCenter独立服务器部署,该部署通常需要在 Windows 域环境中运行的 Windows 服务器。

在本文档中,我们演示了如何设置SnapCenter服务来备份、还原和克隆部署到Amazon FSx ONTAP存储和 EC2 计算实例的 Oracle 数据库。尽管设置和使用起来更容易,但SnapCenter服务提供了旧版SnapCenter UI 工具中可用的关键功能。

此解决方案适用于以下用例:

  • 使用快照对Amazon FSx ONTAP中托管的 Oracle 数据库进行数据库备份

  • Oracle数据库故障时的恢复

  • 为开发/测试环境或其他用例快速且高效地克隆主数据库

受众

此解决方案适用于以下受众:

  • 管理在Amazon FSx ONTAP存储上运行的 Oracle 数据库的 DBA

  • 有兴趣在公共 AWS 云中测试 Oracle 数据库备份、恢复和克隆的解决方案架构师

  • 支持和管理Amazon FSx ONTAP存储的存储管理员

  • 拥有部署到Amazon FSx ONTAP存储的应用程序的应用程序所有者

解决方案测试和验证环境

该解决方案的测试和验证是在可能与最终部署环境不匹配的 AWS FSx 和 EC2 环境中进行的。有关更多信息,请参阅部署考虑的关键因素

架构

此图提供了BlueXP控制台内应用程序的BlueXP backup and recovery的详细图片,包括其管理的 UI、连接器和资源。

此图提供了BlueXP控制台内应用程序的BlueXP backup and recovery的详细图片,包括 UI、连接器及其管理的资源。

硬件和软件组件

硬件

FSx ONTAP存储

AWS 提供的当前版本

同一 VPC 和可用区中的一个 FSx HA 集群

用于计算的 EC2 实例

t2.xlarge/4vCPU/16G

两个 EC2 T2 xlarge EC2 实例,一个作为主数据库服务器,另一个作为克隆数据库服务器

软件

红帽Linux

RHEL-8.6.0_HVM-20220503-x86_64-2-Hourly2-GP2

部署 RedHat 订阅进行测试

Oracle 网格基础设施

19.18 版

已应用RU补丁p34762026_190000_Linux-x86-64.zip

Oracle 数据库

19.18 版

已应用RU补丁p34765931_190000_Linux-x86-64.zip

Oracle OPatch

版本 12.2.0.1.36

最新补丁 p6880880_190000_Linux-x86-64.zip

SnapCenter服务

版本

v2.3.1.2324

部署考虑的关键因素

  • *连接器将与数据库和 FSx 部署在同一个 VPC 中。*如果可能,连接器应部署在同一个 AWS VPC 中,以便能够连接到 FSx 存储和 EC2 计算实例。

  • 为SnapCenter连接器创建的 AWS IAM 策略。 JSON 格式的策略可在详细的SnapCenter服务文档中找到。当您使用BlueXP控制台启动连接器部署时,系统还会提示您设置先决条件,并以 JSON 格式提供所需权限的详细信息。该策略应分配给拥有连接器的 AWS 用户账户。

  • AWS 账户访问密钥和在 AWS 账户中创建的 SSH 密钥对。 SSH 密钥对分配给 ec2-user,用于登录连接器主机,然后将数据库插件部署到 EC2 DB 服务器主机。访问密钥授予使用上述 IAM 策略配置所需连接器的权限。

  • *已将凭证添加到BlueXP控制台设置。*要将Amazon FSx ONTAP添加到BlueXP工作环境,需要在BlueXP控制台设置中设置授予BlueXP访问Amazon FSx ONTAP 的权限的凭证。

  • java-11-openjdk 安装在 EC2 数据库实例主机上。 SnapCenter服务安装需要 Java 版本 11。在尝试部署插件之前,需要在应用程序主机上安装它。

解决方案部署

NetApp拥有大量内容更丰富的文档,可以帮助您保护云原生应用程序数据。本文档的目标是提供分步程序,涵盖使用BlueXP控制台部署SnapCenter服务,以保护部署到Amazon FSx ONTAP和 EC2 计算实例的 Oracle 数据库。本文档补充了一般说明中可能缺少的某些细节。

首先,请完成以下步骤:

解决方案部署

SnapCenter服务部署的先决条件

Details

部署需要以下先决条件。

  1. EC2 实例上的主 Oracle 数据库服务器,其中已完全部署并正在运行 Oracle 数据库。

  2. 在 AWS 中部署的Amazon FSx ONTAP集群,托管上述数据库卷。

  3. EC2 实例上的可选数据库服务器,可用于测试将 Oracle 数据库克隆到备用主机,以支持开发/测试工作负载或任何需要生产 Oracle 数据库完整数据集的用例。

  4. 如果您需要帮助以满足在Amazon FSx ONTAP和 EC2 计算实例上部署 Oracle 数据库的上述先决条件,请参阅"使用 iSCSI/ASM 在 AWS FSx/EC2 中部署和保护 Oracle 数据库"或白皮书"EC2 上的 Oracle 数据库部署和 FSx 最佳实践"

加入BlueXP准备

Details
  1. 使用链接"NetApp BlueXP"注册BlueXP控制台访问。

  2. 登录您的 AWS 账户以创建具有适当权限的 IAM 策略,并将该策略分配给将用于BlueXP连接器部署的 AWS 账户。

    屏幕截图显示了 GUI 中的此步骤。

    该策略应使用NetApp文档中提供的 JSON 字符串进行配置。当启动连接器配置并提示您分配先决条件权限时,也可以从页面中检索 JSON 字符串。

  3. 您还需要 AWS VPC、子网、安全组、AWS 用户帐户访问密钥和机密、ec2-user 的 SSH 密钥等,以准备好连接器配置。

为SnapCenter服务部署连接器

Details
  1. 登录BlueXP控制台。对于共享帐户,最佳做法是通过单击 帐户 > 管理帐户 > 工作区 来添加新的工作区,从而创建单独的工作区。

    屏幕截图显示了 GUI 中的此步骤。

  2. 单击“添加连接器”以启动连接器配置工作流程。

屏幕截图显示了 GUI 中的此步骤。

  1. 选择您的云提供商(在本例中为*Amazon Web Services*)。

屏幕截图显示了 GUI 中的此步骤。

  1. 如果您已经在 AWS 账户中设置了*权限*、*身份验证*和*网络*步骤,请跳过这些步骤。如果没有,您必须先配置这些才能继续。从这里,您还可以检索上一节中引用的 AWS 策略的权限“加入BlueXP准备

屏幕截图显示了 GUI 中的此步骤。

  1. 使用 访问密钥密钥 输入您的 AWS 账户身份验证。

    屏幕截图显示了 GUI 中的此步骤。

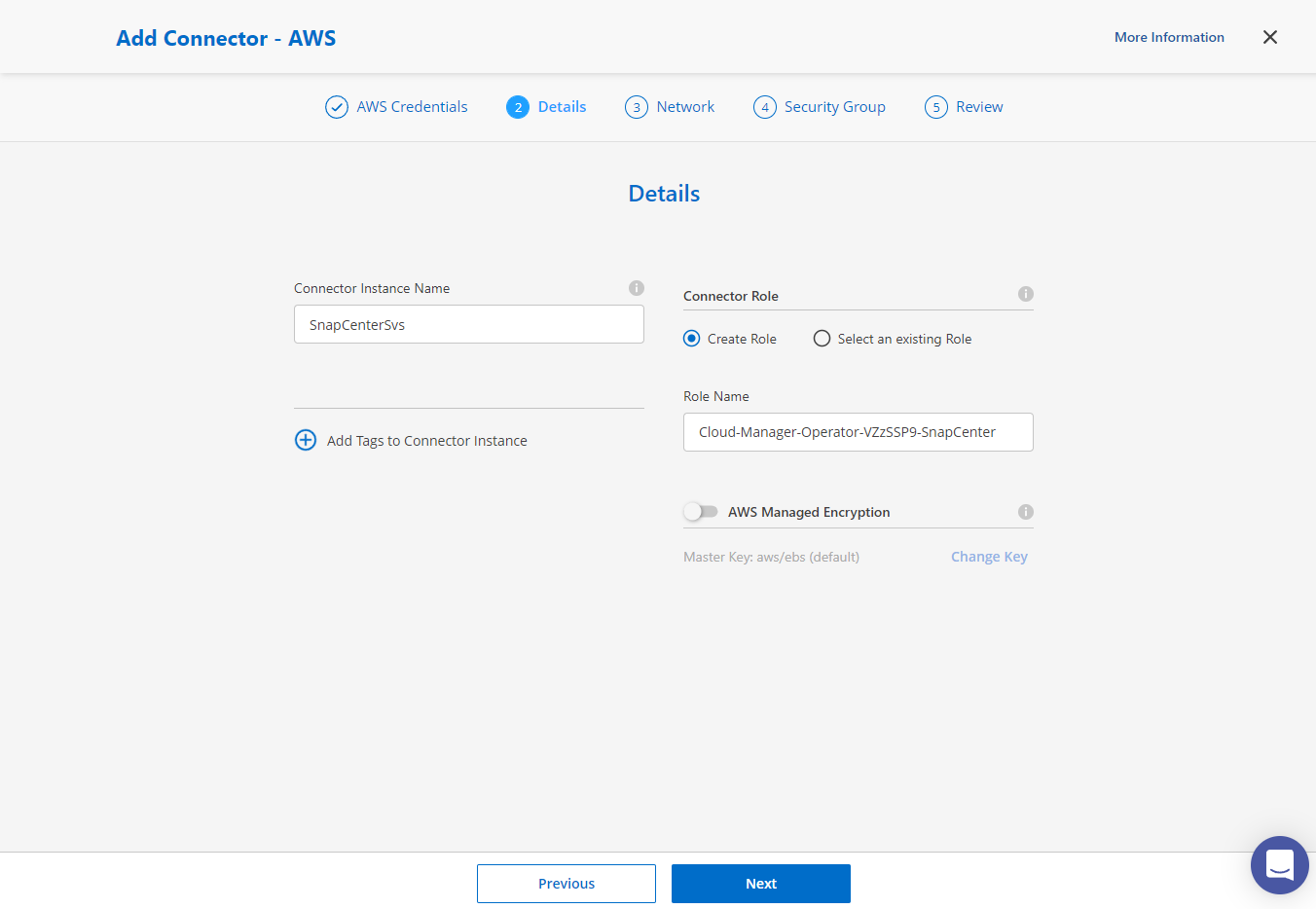

  2. 命名连接器实例并选择*详细信息*下的*创建角色*。

屏幕截图显示了 GUI 中的此步骤。

  1. 使用适当的 VPCSubnet 和 SSH Key Pair 配置网络以进行连接器访问。

    屏幕截图显示了 GUI 中的此步骤。

  2. 为连接器设置*安全组*。

    屏幕截图显示了 GUI 中的此步骤。

  3. 查看摘要页面并单击“添加”以开始创建连接器。部署完成一般需要10分钟左右。完成后,连接器实例将出现在 AWS EC2 仪表板中。

屏幕截图显示了 GUI 中的此步骤。

在BlueXP中定义凭证以访问 AWS 资源

Details
  1. 首先,从 AWS EC2 控制台,在 身份和访问管理 (IAM) 菜单 角色创建角色 中创建一个角色,以启动角色创建工作流程。

    屏幕截图显示了 GUI 中的此步骤。

  2. 在*选择受信任实体*页面中,选择*AWS 账户*、另一个 AWS 账户,然后粘贴BlueXP账户 ID,该 ID 可从BlueXP控制台中检索。

    屏幕截图显示了 GUI 中的此步骤。

  3. 通过 fsx 过滤权限策略并将*权限策略*添加到角色。

    屏幕截图显示了 GUI 中的此步骤。

  4. 在*角色详情*页面中,命名角色,添加描述,然后单击*创建角色*。

    屏幕截图显示了 GUI 中的此步骤。

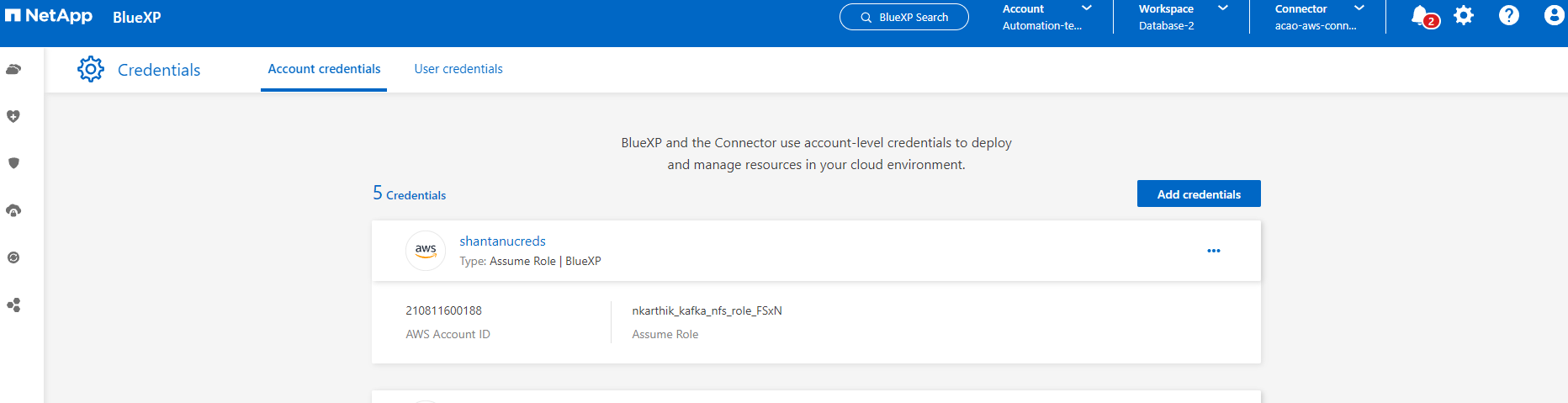

  5. 返回BlueXP控制台,点击控制台右上角的设置图标打开 帐户凭据 页面,点击 添加凭据 启动凭据配置工作流程。

    屏幕截图显示了 GUI 中的此步骤。

  6. 选择凭证位置为 - Amazon Web Services - BlueXP

    屏幕截图显示了 GUI 中的此步骤。

  7. 使用适当的*角色 ARN*定义 AWS 凭证,可以从上面第一步中创建的 AWS IAM 角色中检索。 BlueXP 账户 ID,用于在第一步创建 AWS IAM 角色。

    屏幕截图显示了 GUI 中的此步骤。

  8. 审查并*添加*。屏幕截图显示了 GUI 中的此步骤。

SnapCenter服务设置

Details

部署连接器并添加凭据后,现在可以按照以下步骤设置SnapCenter服务:

  1. 从*我的工作环境*单击*添加工作环境*以发现部署在 AWS 中的 FSx。

屏幕截图显示了 GUI 中的此步骤。

  1. 选择*Amazon Web Services*作为位置。

屏幕截图显示了 GUI 中的此步骤。

  1. 单击 * Amazon FSx ONTAP* 旁边的 发现现有

屏幕截图显示了 GUI 中的此步骤。

  1. 选择您在上一节中创建的 Credentials Name,以授予BlueXP管理 FSx ONTAP所需的权限。如果您尚未添加凭据,您可以从BlueXP控制台右上角的“设置”菜单添加。

    屏幕截图显示了 GUI 中的此步骤。

  2. 选择部署Amazon FSx ONTAP 的AWS 区域,选择托管 Oracle 数据库的 FSx 集群,然后单击添加。

屏幕截图显示了 GUI 中的此步骤。

  1. 发现的Amazon FSx ONTAP实例现在出现在工作环境中。

屏幕截图显示了 GUI 中的此步骤。

  1. 您可以使用 fsxadmin 帐户凭据登录 FSx 集群。

屏幕截图显示了 GUI 中的此步骤。

  1. 登录Amazon FSx ONTAP后,检查数据库存储信息(例如数据库卷)。

屏幕截图显示了 GUI 中的此步骤。

  1. 从控制台左侧边栏,将鼠标悬停在保护图标上,然后单击*保护*>*应用程序*以打开应用程序启动页面。单击“发现应用程序”。

屏幕截图显示了 GUI 中的此步骤。

  1. 选择“Cloud Native”作为应用程序源类型。

屏幕截图显示了 GUI 中的此步骤。

  1. 选择*Oracle*作为应用程序类型。

屏幕截图显示了 GUI 中的此步骤。

  1. 填写 AWS EC2 Oracle 应用程序主机详细信息。选择*使用 SSH*作为*主机安装类型*,以进行一步插件安装和数据库发现。然后,点击*添加 SSH 私钥*。

    屏幕截图显示了 GUI 中的此步骤。

  2. 粘贴数据库 EC2 主机的 ec2-user SSH 密钥,然后单击 验证 继续。

    屏幕截图显示了 GUI 中的此步骤。

  3. 系统将提示您“验证指纹”以继续。

    屏幕截图显示了 GUI 中的此步骤。

  4. 单击“下一步”安装 Oracle 数据库插件并发现 EC2 主机上的 Oracle 数据库。发现的数据库被添加到*应用程序*。最初发现时,数据库*保护状态*显示为*不受保护*。

    屏幕截图显示了 GUI 中的此步骤。

这完成了 Oracle 的SnapCenter服务的初始设置。本文档的接下来三节介绍 Oracle 数据库的备份、恢复和克隆操作。

Oracle数据库备份

Details
  1. 单击数据库*保护状态*旁边的三个点,然后单击*策略*以查看可应用来保护 Oracle 数据库的默认预加载数据库保护策略。

屏幕截图显示了 GUI 中的此步骤。

  1. 您还可以创建自己的策略,自定义备份频率和备份数据保留窗口。

屏幕截图显示了 GUI 中的此步骤。

  1. 当您对策略配置感到满意时,您可以分配您选择的策略来保护数据库。

屏幕截图显示了 GUI 中的此步骤。

  1. 选择要分配给数据库的策略。

屏幕截图显示了 GUI 中的此步骤。

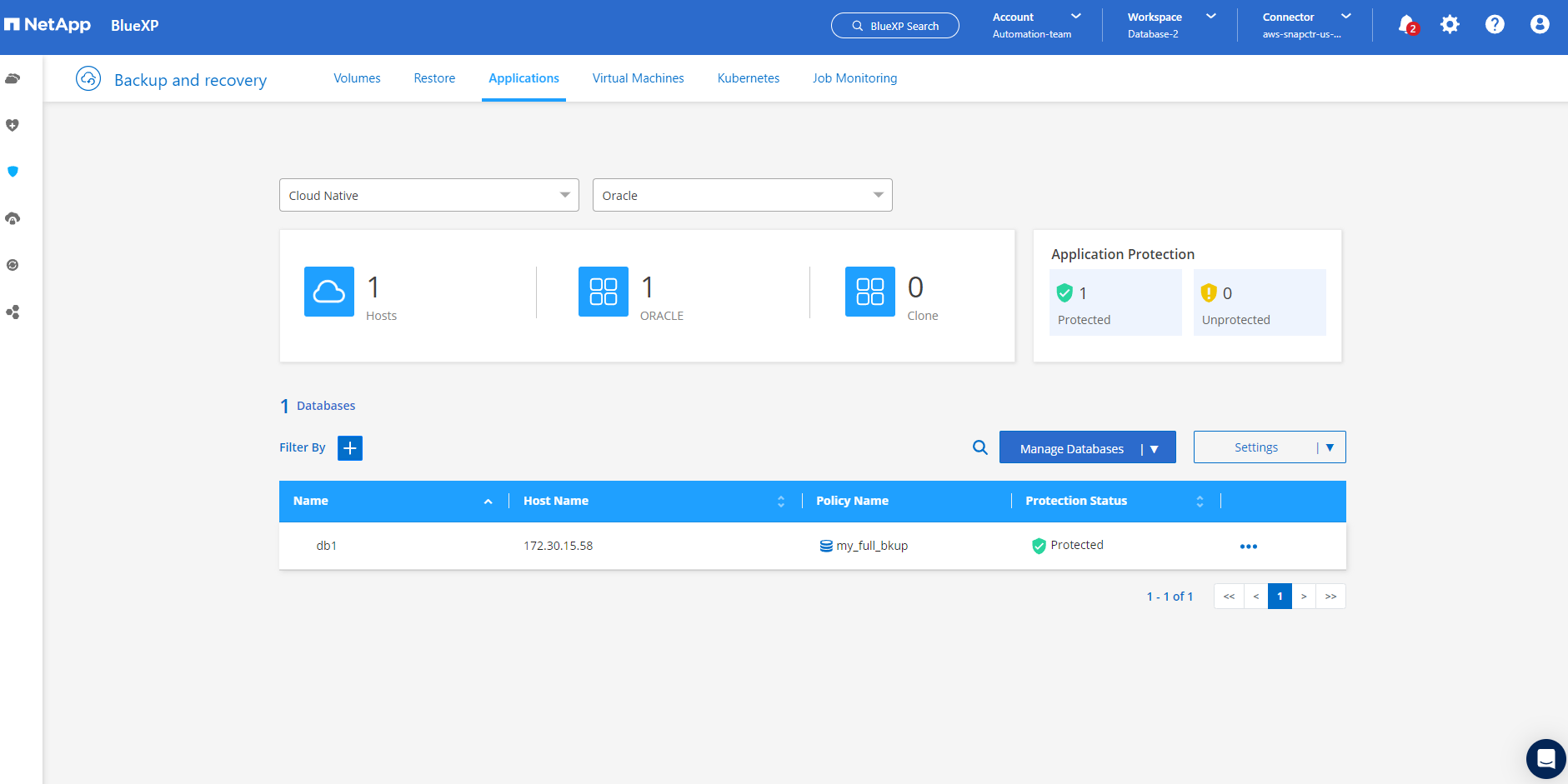

  1. 应用策略后,数据库保护状态变为*受保护*,并带有绿色复选标记。

屏幕截图显示了 GUI 中的此步骤。

  1. 数据库备份按照预定的时间表运行。您还可以运行一次性按需备份,如下所示。

屏幕截图显示了 GUI 中的此步骤。

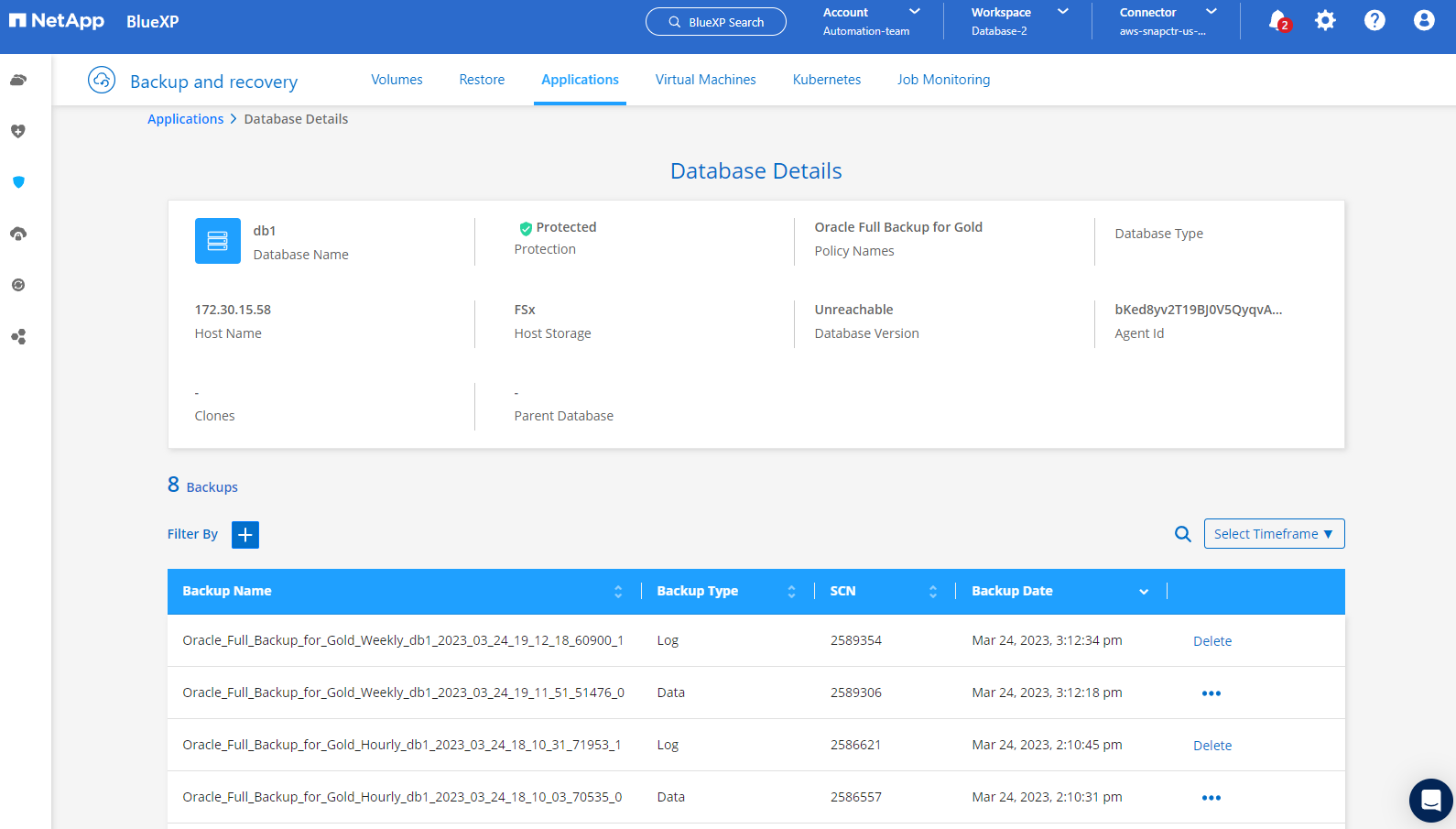

  1. 可以通过单击菜单列表中的“查看详细信息”来查看数据库备份详细信息。这包括备份名称、备份类型、SCN 和备份日期。备份集涵盖数据卷和日志卷的快照。日志卷快照在数据库卷快照之后立即发生。如果您要在长列表中寻找特定的备份,则可以应用过滤器。

屏幕截图显示了 GUI 中的此步骤。

Oracle 数据库还原和恢复

Details
  1. 对于数据库恢复,请选择正确的备份,可以通过 SCN 或备份时间。单击数据库数据备份中的三个点,然后单击*恢复*以启动数据库恢复和恢复。

屏幕截图显示了 GUI 中的此步骤。

  1. 选择您的恢复设置。如果您确定备份后物理数据库结构没有任何变化(例如添加了数据文件或磁盘组),则可以使用*强制就地还原*选项,这通常速度更快。否则,请不要选中此框。

屏幕截图显示了 GUI 中的此步骤。

  1. 审查并开始数据库还原和恢复。

屏幕截图显示了 GUI 中的此步骤。

  1. 从“作业监控”选项卡中,您可以查看还原作业的状态以及运行时的任何详细信息。

屏幕截图显示了 GUI 中的此步骤。

屏幕截图显示了 GUI 中的此步骤。

Oracle 数据库克隆

Details

要克隆数据库,请从同一数据库备份详细信息页面启动克隆工作流。

  1. 选择正确的数据库备份副本,单击三个点查看菜单,然后选择*克隆*选项。

该图显示输入/输出对话框或表示书面内容

  1. 如果您不需要更改任何克隆数据库参数,请选择“基本”选项。

该图显示输入/输出对话框或表示书面内容

  1. 或者,选择*规范文件*,它为您提供了下载当前初始化文件、进行更改然后将其上传回作业的选项。

该图显示输入/输出对话框或表示书面内容

  1. 审查并启动该工作。

该图显示输入/输出对话框或表示书面内容

  1. 从“作业监控”选项卡监控克隆作业状态。

该图显示输入/输出对话框或表示书面内容

  1. 验证 EC2 实例主机上的克隆数据库。

该图显示输入/输出对话框或表示书面内容

该图显示输入/输出对话框或表示书面内容
