NetApp solutions for SAP
简体中文版经机器翻译而成，仅供参考。如与英语版出现任何冲突，应以英语版为准。

IBM DB2数据库的SnapCenter集成

贡献者 kevin-hoke
PDF

本文档介绍了在SAP环境中使用的IBM DB2数据库的SnapCenter集成细节。

简介

本文档并不是对如何设置整个环境的分步说明、而是将介绍与以下各项相关的概念和相关详细信息：

  • 示例配置概述

  • 布局示例

  • 保护DB2数据库

  • 还原和恢复DB2数据库

作者：Michael Schloss、NetApp

示例配置概述

适用于在Azure平台上运行的SAP系统的SnapCenter DB2插件实施示例。

备注 此实施说明了所需的最低卷配置。

或者、也可以使用此处所述的卷结构"MS技术社区博客"。

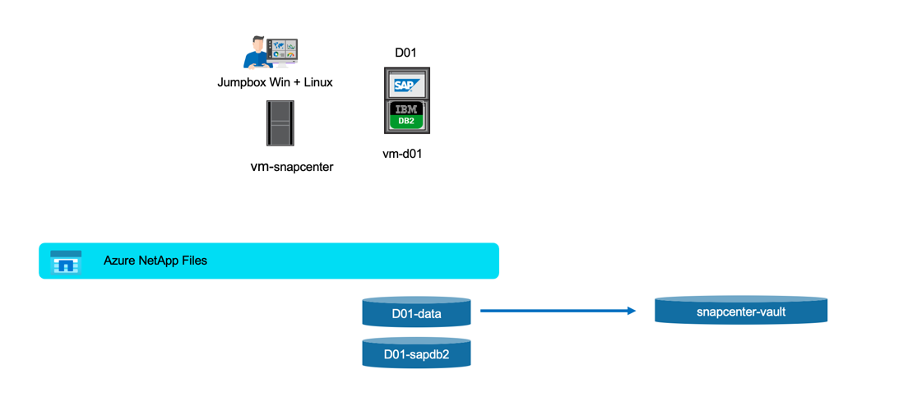

IBM DB2实施示例示意图

演示环境

软件版本

软件 * 版本 *

Linux操作系统

SLES for SAP 15 SP5

SAP

SAP NetWeaver 7.5

DB2

10.5.0.7

SnapCenter

6.1

DB2卷设计

必须使用"最小卷布局"为DB2数据库启用备份/恢复和克隆用例。示例配置使用<SID>：d01。

卷名 卷上的目录(qtree) 服务器上的挂载点 * 注释 *

<SID>—sapdb2

db2

/db2

/DB2/DB2 <SID>

DB2相关文件的父目录

/db2/db2 <sid>

用户db2 <sid>和DB2软件的主目录

/DB2/DBS/db2dump <SID>

DB2诊断日志和转储文件

/DB2/DBC/BACKUP <SID>

备份位置(可能放置在其他卷上)

/DB2/DBC/LOG_ARCH <SID>

脱机重做日志(可能放置在其他卷上—将触发快照)

/DB2/DB/log_dir <SID>

联机重做日志(可能放置在其他卷上—将触发快照)

<sid>

<sid>

用户<sid>的主目录

<sid>

<sid>

用户<sid>的主目录

usrsaptrans

/usr/sap/trans

传输目录

<SID>

<SID>

USR SAP

<SID>

/sapmnt/sapmnt <SID>

SAP全局主机主管

<SID>数据

sapdata1

/db2/sapdata1 <SID>

数据库数据

sapdata2

/DB2/SAP/sapdata2 <SID>

数据库数据

sapdata3

/DB2/SAP/sapdata3 <SID>

数据库数据

sapdata4

/DB2/SAP/sapdata4 <SID>

数据库数据

saptmp1

/DB2/SAptmp1/saptmp1 <SID>

数据库临时文件

saptmp2

/DB2/SAptmp2/saptmp2 <SID>

数据库临时文件

saptmp3

/DB2/SAptmp3/saptmp3 <SID>

数据库临时文件

saptmp4

/DB2/SAptmp4/saptmp4 <SID>

数据库临时文件

db2 <sid>

/DB2/DBS/db2 <SID><sid>

实例文件

由于DB2插件默认启用自动发现、因此会为与以下文件路径匹配的卷创建快照。

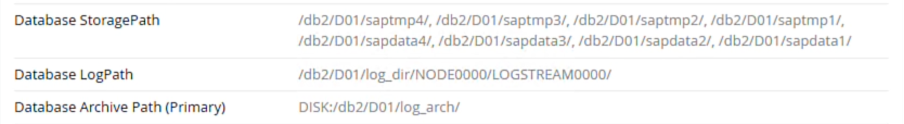

数据库文件路径的屏幕截图

保护数据库D01的步骤

  • 根据示例布局检查文件分发

  • 检查主机的前提条件(VM-D01)

  • 检查数据库的前提条件(D01)

  • 在主机上部署/安装SnapCenter代理(VM-D01)

  • 创建SnapCenter实例资源配置

主机上的前提条件

有关更多最新信息、请访问：

在添加主机并安装适用于Linux的插件软件包之前、您必须满足所有要求。

  • 如果使用的是 iSCSI ，则 iSCSI 服务必须正在运行。

  • 您可以对root用户或非root用户使用基于密码的身份验证、也可以使用基于SSH密钥的身份验证。

  • 非root用户可以安装适用于Unix文件系统的SnapCenter插件。但是，您应该为非 root 用户配置 sudo 权限，以便安装和启动插件过程。安装此插件后、这些进程将以有效的非root用户身份运行。

  • 为安装用户创建身份验证模式为Linux的凭据。

  • 您必须已在Linux主机上安装Java 11。

  • 确保在Linux主机上仅安装Java 11的认证版本

  • 有关下载Java的信息、请参见：适用于所有操作系统的Java下载

  • 您应将bash作为插件安装的默认shell。

数据库的前提条件—启用日志记录和备份

备注 要启用脱机日志、需要对数据库进行脱机完整备份。通常、它已用于生产系统。

  • 创建备份目录和log_arch(/db2/d01/backup、/sybase/d01/log_arch)

  • 启用logarcheth1 (作为操作系统用户db2d01)

    • 使用logarcheth1 disk：/db2/d01/log_arch/为D01配置DB2 update db cfg

  • 创建脱机备份(以操作系统用户db2d01的身份)

    • db2stop force

    • db2start管理模式受限访问

    • DB2备份数据库D01到/DB2/D01/backup

    • DB2激活数据库D01

将SnapCenter代理部署到主机VM-D01

有关详细信息，请参见"SnapCenter 文档"。

选择IBM DB2和Unix文件系统插件。

添加IBM DB2和Unix文件系统插件的屏幕截图

备注 安装完成后、系统将在主机上触发数据库发现。

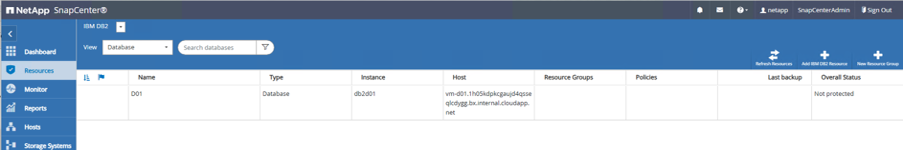

在主机上发现数据库的屏幕截图

为数据库D01创建资源配置

选择已发现资源D01

在主机上发现数据库的屏幕截图

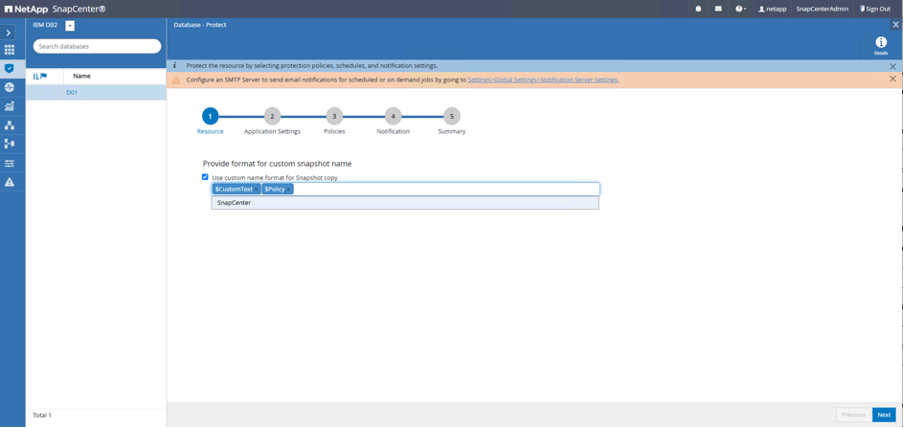

配置Snapshot名称

配置快照名称对话框的屏幕截图

不需要特定应用程序设置、请根据需要配置策略和通知设置。

配置策略和通知设置的屏幕截图

并完成配置。

系统D01的恢复顺序

  1. 停止SAP系统D01 (包括数据库)

  2. 还原SnapCenter备份(卷d01-data)

    1. 卸载文件系统

    2. 还原卷

    3. 挂载文件系统

    4. 将数据库作为镜像数据库初始化

  3. 恢复数据库D01 (使用DB2前滚)

  4. 启动SAP系统D01

恢复数据库D01

  • 停止主机VM-D01上的SAP系统+ DB D01

    • 用户d01adm：stopsap

  • 还原备份

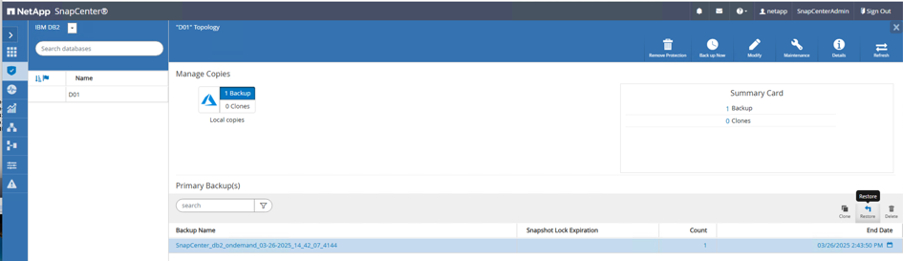

    • SnapCenter图形用户界面：选择所需的备份以进行还原

      SnapCenter图形用户界面的屏幕截图、用于选择要还原的备份

    • 对于ANF部署—仅提供完整资源

      SnapCenter图形用户界面的屏幕截图、用于选择要还原的备份

此时将显示摘要、单击完成将启动实际还原。

要还原的备份摘要的屏幕截图

备注 "db2inidb D01作为镜像"是SnapCenter还原工作流的一部分。

  • 检查恢复状态Database d01 (作为用户db2d01)

    • DB2前滚数据库D01查询状态

  • 根据需要恢复数据库—在此启动无损失恢复(作为用户db2d01)

    • DB2将数据库D01前滚到日志末尾

  • 停止数据库恢复和联机数据库d01 (作为用户db2d01)

    • DB2前滚数据库D01停止

  • 启动SAP系统(以用户d01adm的身份)

    • 开始

其他信息和版本历史记录

可通过以下经过记录的演示来支持文档。

安装和配置DB2插件、备份DB2数据库
恢复和恢复DB2数据库

要了解有关本文档中所述信息的更多信息，请查看以下文档和 / 或网站：

版本历史记录

* 版本 * * 日期 * 文档版本历史

版本 1.0

2025年4月

初始版本—备份/恢复DB2数据库
