使用 Shift Toolkit 将虚拟机从 VMware ESXi 迁移到 Microsoft Hyper-V

贡献者 kevin-hoke
PDF

使用 Shift Toolkit 将虚拟机从 VMware ESXi 迁移到 Microsoft Hyper-V，方法是准备虚拟机、转换磁盘格式和配置目标环境。

Shift Toolkit 能够通过目标环境中的磁盘格式转换和网络重新配置，实现虚拟化平台之间的虚拟机迁移。

开始之前

开始迁移之前，请确认满足以下先决条件。

Hyper-V 要求

  • 配置为独立主机或故障转移群集的 Hyper-V 主机

  • 具有管理员权限的 Hyper-V 用户帐户

  • Hyper-V 主机可通过网络访问，并具有最新的 DNS 条目。

  • 配置了适当中继的虚拟交换机

  • 网络选择虚拟交换机类型“外部”。

  • 同一卷上的 NFS 共享（用于待转换的虚拟机）和目标共享（用于已转换的虚拟机）

  • 使用 SMB 受限委派配置 `Enable-SmbDelegation`避免访问被拒绝错误

  • 已启用 SMB 3.0（默认）

  • 持续可用的属性已为中小企业共享启用

  • 存储虚拟机 (SVM) 上已禁用 SMB 导出策略

    备注 当前版本不支持使用 SCVMM 进行迁移。

  • Hyper-V FCI 和主机发现依赖于 DNS 解析。确保 Shift Toolkit VM 可以解析主机名。如果解析失败，请更新主机文件(C:\Windows\System32\drivers\etc\hosts）并重试发现操作。

VMware 要求

  • VM 的 VMDK 文件放置在 NFSv3 卷上（给定 VM 的所有 VMDK 文件都应该位于同一个卷中）。

  • VMware 工具正在客户虚拟机上运行。

  • 待迁移的虚拟机处于运行状态，以便进行准备。

  • 必须先关闭虚拟机电源才能触发迁移

  • VMware Tools 的移除将在虚拟机启动后在目标虚拟机管理程序上进行。

客户机虚拟机要求

  • 对于 Windows 虚拟机：使用本地管理员凭据（也可以使用域凭据，但请确保在转换之前虚拟机上存在用户配置文件）。

  • 对于 Linux 虚拟机：使用具有执行 sudo 命令而无需密码提示权限的用户（该用户应在 sudoers 列表中或已添加到 sudoers 列表中）。 `/etc/sudoers.d/`文件夹）

步骤 1：添加目标站点（Hyper-V）

将目标 Hyper-V 环境添加到 Shift 工具包中。

步骤

  1. 点击“添加新站点”，然后选择“目标位置”。

    显示示例
    添加目标站点

  2. 请输入目的地站点详细信息：

    • 网站名称：请为网站提供一个名称。

    • 虚拟机管理程序：选择 Hyper-V 作为目标

    • 站点位置：选择默认选项

    • 连接器：选择默认选项

  3. 单击“继续”。

    显示示例
    目的地详情

  4. 请输入目标 Hyper-V 实例的详细信息：

    • Hyper-V 独立或故障转移集群管理器：IP 地址或 FQDN

    • 用户名：用于访问的用户名（采用 UPN 格式：username@domain.com 或 domain\administrator）

    • 密码：用于访问 Hyper-V 主机或 FCI 实例以执行资源清点的密码

  5. 选择“接受自签名证书”，然后单击“继续”。

    显示示例
    Hyper-V 详情

  6. 单击“创建站点”。

    显示示例
    创建网站
    备注 源和目标存储系统应该相同，因为磁盘格式转换发生在卷级别和同一卷内。

步骤 2：创建资源组

将虚拟机组织成资源组，以保留启动顺序和启动延迟配置。

开始之前

  • 确保按照先决条件中的规定配置 qtree。

  • 在转换之前，将虚拟机迁移到新创建的ONTAP SVM 上的指定数据存储，以将生产 NFS 数据存储与暂存区隔离。

步骤

  1. 导航至“资源组”，然后单击“创建新资源组”。

    显示示例
    创建新资源组

  2. 从下拉菜单中选择*源站点*，然后单击*创建*。

  3. 提供资源组详细信息并选择工作流程：

    • 基于克隆的迁移：执行从源虚拟机到目标虚拟机的端到端迁移

    • 基于克隆的转换：将磁盘格式转换为选定的虚拟机管理程序类型

      显示示例
      资源组详情

  4. 单击“继续”。

  5. 使用搜索选项选择虚拟机（默认筛选条件为“数据存储”）。

    备注 数据存储下拉菜单仅显示 NFSv3 数据存储。 NFSv4 数据存储不显示。
    显示示例
    虚拟机选择
    显示示例
    数据存储过滤器

  6. 更新迁移详情：

    • 选择*目标站点*

    • 选择*目标 Hyper-V 条目*

    • 配置数据存储到 Qtree 的映射

      显示示例
      迁移详情
      显示示例
      Q树映射
      备注 将虚拟机从 ESXi 转换为 Hyper-V 时，请确保目标路径（存储转换后的虚拟机的位置）设置为 qtree。可以创建多个 qtree 来存储转换后的虚拟机磁盘。

  7. 配置所有选定虚拟机的启动顺序和启动延迟：

    • 1：第一个启动的虚拟机

    • 3：默认值

    • 5：最后一个启动的虚拟机

      显示示例
      启动顺序配置

  8. 单击“创建资源组”。

    显示示例
    创建资源组
结果

资源组已创建，可以进行蓝图配置。

步骤 3：创建迁移蓝图

创建迁移计划蓝图，包括平台映射、网络配置和虚拟机设置。

步骤

  1. 导航至“蓝图”并单击“创建新蓝图”。

    显示示例
    创建新蓝图

  2. 为蓝图命名并配置主机映射：

    • 选择“源站点”和关联的 vCenter

    • 选择*目标站点*和关联的 Hyper-V 目标

    • 配置集群和主机映射

      显示示例

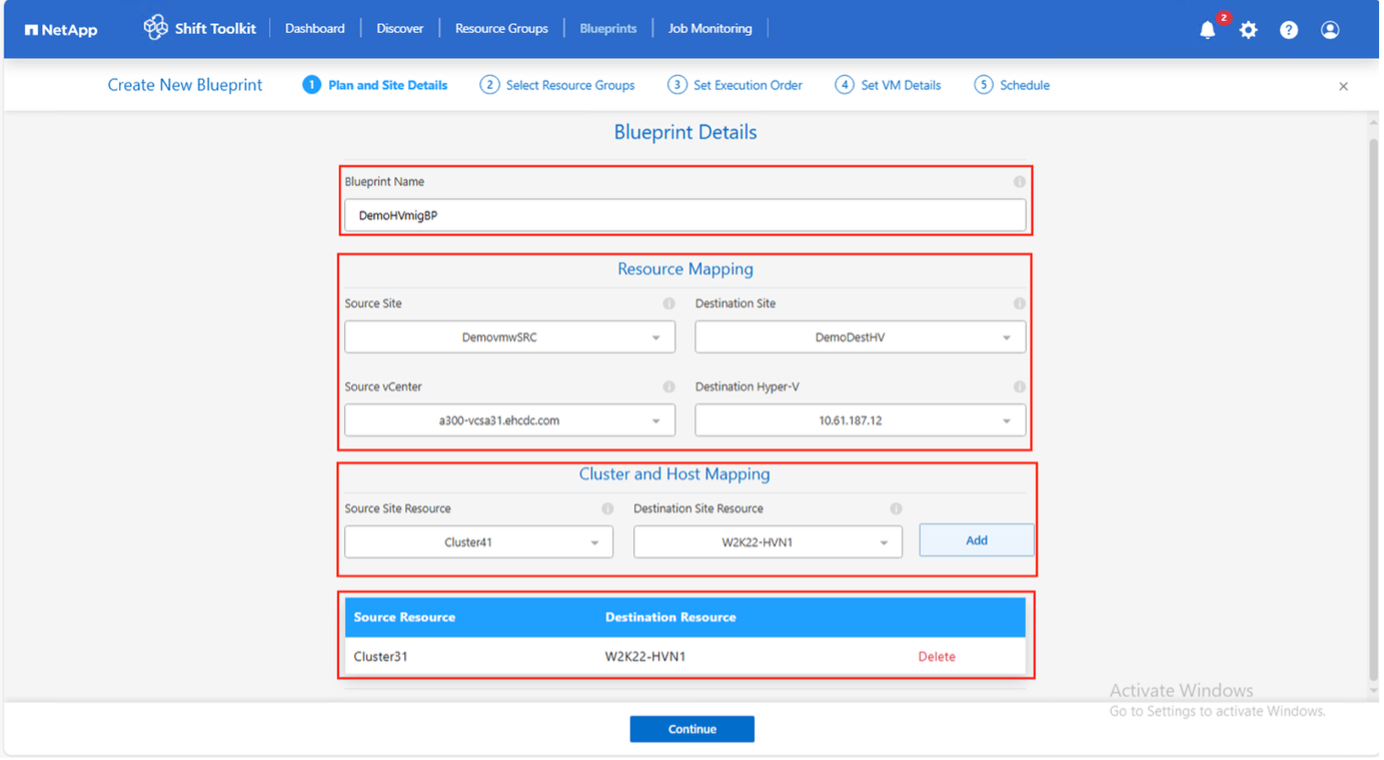

      主机映射

  3. 选择资源组详细信息，然后单击“继续”。

    显示示例
    资源组详情

  4. 如果存在多个资源组，请设置资源组的执行顺序。

  5. 配置网络映射到相应的虚拟交换机。

    备注 虚拟交换机应该已经在 Hyper-V 中配置好了。在 Hyper-V 端，网络选择中唯一支持的虚拟交换机类型是“外部”。对于测试迁移，请选择“不配置网络”以避免生产网络冲突；转换后手动分配网络设置。
    显示示例
    网络映射
    显示示例
    网络配置选项

  6. 查看存储映射（根据虚拟机选择自动选择）。

    备注 请确保事先配置好 qtree 并分配必要的权限，以便可以从 SMB 共享创建和启动虚拟机。

  7. 如有需要，请配置 prepareVM 覆盖选项。当您需要跳过 Shift Toolkit 的虚拟机准备工作，而是使用自定义脚本来执行这些任务时，此选项非常有用。它还支持自定义 IP 地址，以满足特定环境要求。

    显示示例
    PrepareVM 覆盖

  8. 在虚拟机详细信息下，选择配置详细信息，并为每种操作系统类型提供服务帐户凭据：

    • Windows：使用具有本地管理员权限的用户（也可以使用域凭据，但请确保在转换之前虚拟机上存在该用户配置文件）。

    • Linux：使用可以无需密码提示即可执行 sudo 命令的用户（该用户应在 sudoers 列表中或已添加到 sudoers 列表中）。 `/etc/sudoers.d/`文件夹）

      显示示例
      VM 凭证

  9. 配置IP设置：

    • 无需配置：默认选项

    • 保留 IP 地址：保持与源系统相同的 IP 地址

    • DHCP：为目标虚拟机分配 DHCP 权限

      在 prepareVM 阶段，确保虚拟机已启动，VMware Tools 已安装，并且准备脚本以适当的权限运行。

  10. 配置虚拟机设置：

    • 调整 CPU/RAM 参数（可选）

    • 修改启动顺序和启动延迟

    • 开启电源：选择在迁移后开启虚拟机电源（默认：开启）

    • 移除 VMware Tools：转换后移除 VMware Tools（默认：已选中）

    • 虚拟机固件：第一代 > BIOS 和第二代 > EFI（自动）

    • 保留 MAC 地址：出于许可要求，请保留 MAC 地址。

    • 服务帐户覆盖：如有需要，请指定单独的服务帐户

    • VLAN覆盖：当目标虚拟机管理程序使用不同的VLAN名称时，选择正确的标记VLAN名称

      显示示例
      VM 配置

  11. 单击“继续”。

  12. 选择日期和时间安排迁移。

    备注 至少提前 30 分钟安排迁移，以便留出时间准备虚拟机。
    显示示例
    计划迁移

  13. 点击“创建蓝图”。

结果

Shift Toolkit 会启动 prepareVM 作业，该作业会在源虚拟机上运行脚本，为迁移做好准备。

显示示例
PrepareVM 作业

准备过程：

  • 注入脚本以添加驱动程序（RHEL/CentOS、Alma Linux）、移除 VMware 工具以及备份 IP/路由/DNS 信息

  • 使用 invoke-VMScript 连接到客户虚拟机并执行准备任务

  • 对于 Windows 虚拟机：将脚本存储在 C:\NetApp

  • 对于 Linux 虚拟机：将脚本存储在 /NetApp`和 `/opt

显示示例
Windows 准备脚本
显示示例
Linux 准备脚本
备注 对于运行 CentOS 或 Red Hat 的 Linux 源虚拟机，Shift Toolkit 会在磁盘转换之前自动安装必要的 Hyper-V 驱动程序，以确保转换后成功启动。详细信息请参阅"将 RHEL VM 迁移到 Hyper-V 后，系统陷入 dracut 状态"。

当 prepareVM 成功完成后，蓝图状态将更新为“Active”。迁移将按计划时间进行，或者也可以点击“迁移”选项手动启动。

显示示例
PrepareVM 完成
显示示例
活动蓝图

步骤 4：执行迁移

触发迁移工作流，将虚拟机从 VMware ESXi 转换为 Microsoft Hyper-V。

开始之前

  • 所有虚拟机均按照计划的维护时间表正常关机。

  • 确保 Shift VM 是域的一部分

  • 确保 CIFS 共享配置了适当的权限

  • 用于迁移或转换的 qtree 具有正确的安全风格

  • 作为快速测试，请尝试从集群中的任意 Hyper-V 主机使用 Hyper-V 管理器创建一个虚拟机，并将 VHDX 文件放置在 CIFS 共享上。

步骤

  1. 在蓝图上，单击“迁移”。

    显示示例
    迁移选项

  2. 如果虚拟机未关机，Shift Toolkit 将在继续操作之前提示用户进行正常关机。

    显示示例
    关机提示

  3. Shift Toolkit 会执行以下操作：

    • 删除蓝图中所有虚拟机的现有快照

    • 触发源虚拟机快照

    • 在磁盘转换之前触发卷快照

    • 将所有虚拟机的 VMDK 格式转换为 VHDx 格式。

      转换过程只需几秒钟即可完成，这是最快的迁移方法，并可减少虚拟机停机时间。

    显示示例
    迁移进行中

    +
    .显示示例

    Details

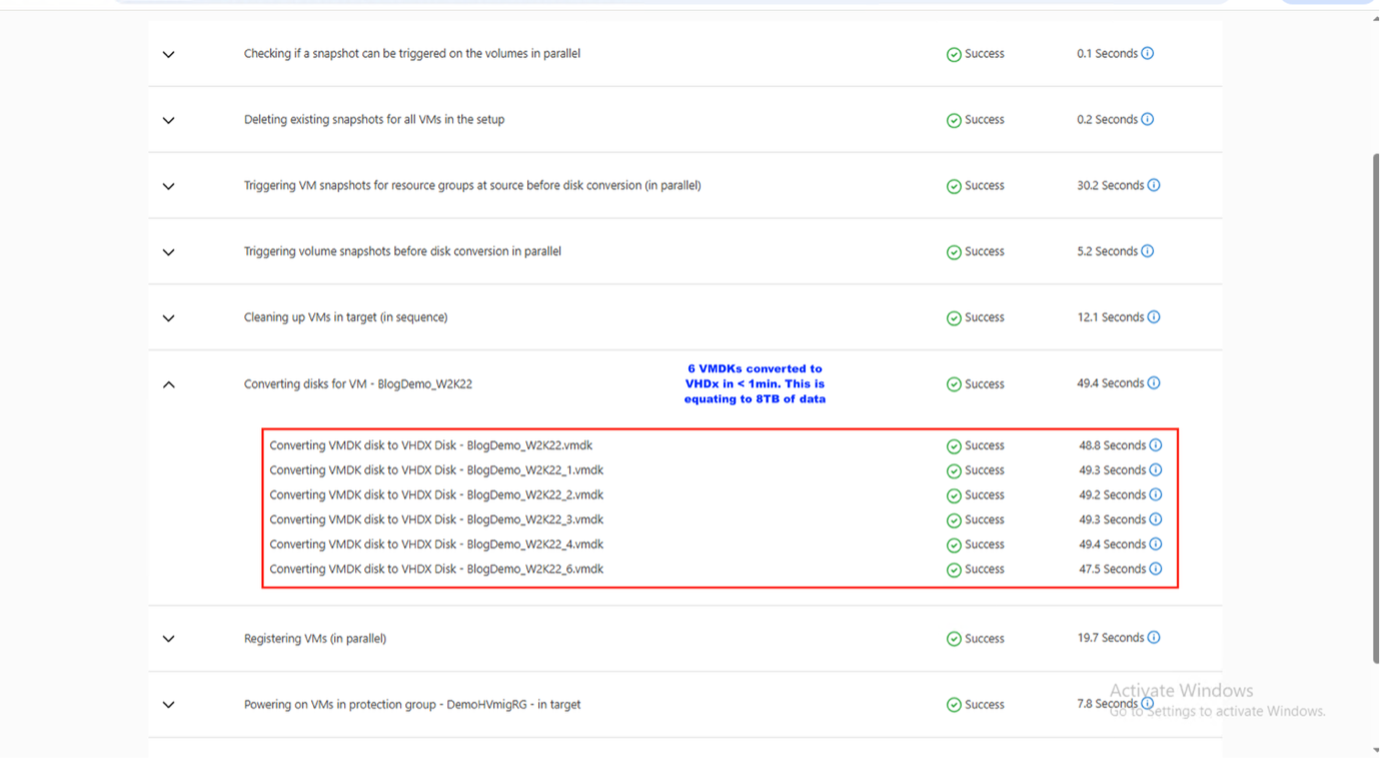

    转换进度

    • 在目标位置启动虚拟机

    • 在每个虚拟机上注册网络

    • 移除 VMware Tools 并使用触发脚本或定时任务分配 IP 地址

结果

任务完成后，蓝图状态将变为“迁移完成”。

显示示例
迁移完成
显示示例
Hyper-V 管理器中的虚拟机
显示示例
Hyper-V 中的虚拟机详细信息
备注 从同一 ESXi 源到同一 Hyper-V 目标的并行转换不应超过 10 次。
备注 如果出现故障，"使用任何身份验证协议启用委派" 。
备注 迁移完成后，当 Windows 虚拟机启动时，Shift Toolkit 使用 PowerShell Direct 连接到基于 Windows 的客户虚拟机，而无需考虑网络配置或远程管理设置。
备注 转换后，除操作系统磁盘外，Windows 操作系统上的所有虚拟机磁盘都将脱机，因为 VMware 虚拟机上的 NewDiskPolicy 参数默认设置为 offlineALL。运行以下 PowerShell 命令修复此问题： Set-StorageSetting -NewDiskPolicy OnlineAll
备注 Shift Toolkit 使用 cron 作业在 Linux 发行版启动时执行。 Linux 虚拟机一旦部署到 Hyper-V 主机上，就不会创建 SSH 连接。

视频演示

以下视频演示了本解决方案中概述的流程。

使用 Shift Toolkit 将虚拟机从 ESXi 迁移到 Hyper-V
