NetApp 产品与 OpenNebula 集成，通过 NAS 和 SAN 协议提供企业级存储功能。ONTAP 为运行在 OpenNebula 集群上的虚拟化工作负载提供高级数据管理功能，包括快照、克隆、复制和勒索软件保护。
解决方案架构
该解决方案架构包含以下关键组件：
-
OpenNebula 前端服务器： 一组 OpenNebula 前端服务器，提供云管理功能来管理虚拟机 (VM) 和 Kubernetes 集群。
-
OpenNebula 计算节点： 一组托管由 OpenNebula 管理的虚拟机和 Kubernetes 集群的计算节点。
-
*NetApp ONTAP 存储：*为 OpenNebula 集群提供共享存储的高性能、可扩展存储系统。
-
网络基础设施： 强大的网络设置，确保 OpenNebula 节点和 ONTAP 存储之间的低延迟和高吞吐量连接。
-
* NetApp Console：* 用于管理多个NetApp存储系统和数据服务的集中式管理界面。

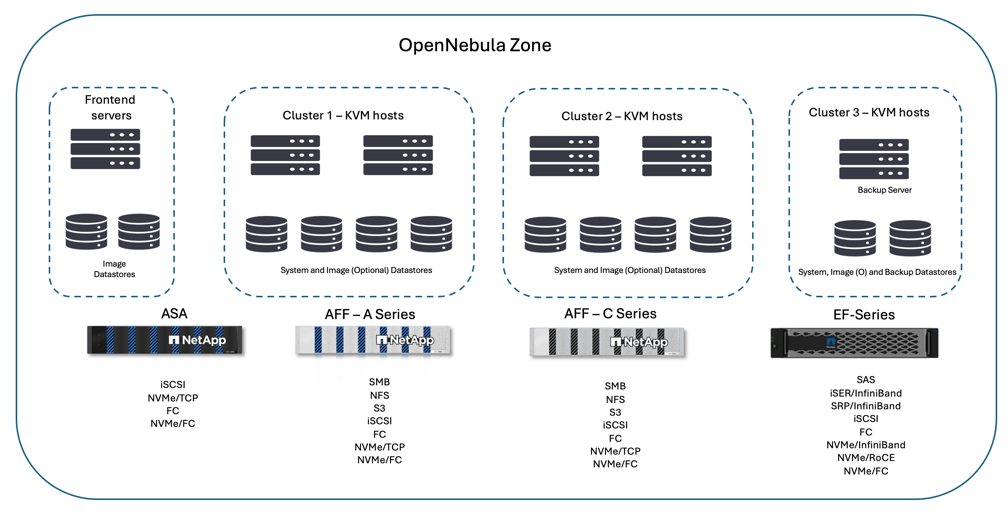

下图显示了集成了 NetApp ONTAP 存储的 OpenNebula 的高级架构：
适用于 OpenNebula 的 ONTAP 功能
ONTAP 提供了一套全面的企业存储功能，增强了 OpenNebula 部署能力。这些功能跨越 NAS 和 SAN 存储体系结构的数据管理、保护、效率和协议支持。
核心数据管理功能
-
横向扩展集群架构
-
安全身份验证和基于角色的访问控制 (RBAC) 支持
-
零信任多管理员支持
-
安全的多租户
-
使用SnapMirror进行数据复制
-
具有快照的时间点副本
-
节省空间的克隆
-
存储效率特性包括重复数据删除和压缩
-
Trident CSI 对 Kubernetes 的支持
-
SnapLock合规性
-
防篡改快照副本锁定
-
具备自主威胁检测功能的勒索软件防护
-
静态数据和传输中数据加密
-
FabricPool将冷数据分层存储到对象存储中
-
NetApp Console和Data Infrastructure Insights集成
-
Microsoft 卸载数据传输 (Offloaded Data Transfer, ODX)
NAS协议特性
-
FlexGroup卷为横向扩展的 NAS 容器提供高性能、负载均衡和可扩展性。
-
FlexCache将数据在全球范围内分发，同时提供本地读写访问。
-
多协议支持使得同一数据可以通过 SMB 和 NFS 访问。
-
NFS nConnect 允许每个连接建立多个 TCP 会话，从而提高网络吞吐量并利用高速网卡。
-
NFS会话中继可提供更高的数据传输速度、高可用性和容错能力。
-
SMB多通道可提供更高的数据传输速度、更高的可用性和容错能力。
-
与 Active Directory 和 LDAP 集成以实现文件权限
-
通过 TLS 使用 NFS 建立安全连接。
-
NFS Kerberos 身份验证支持
-
通过 RDMA 使用 NFS 实现低延迟访问
-
Windows 和 Unix 身份之间的名称映射
-
具备内置威胁检测功能的自主勒索软件防护
-
文件系统分析，获取容量和使用情况洞察
SAN协议特性
-
使用SnapMirror主动同步功能将集群扩展到故障域（始终检查 "互操作性表工具" （适用于支持的配置）
-
ASA型号提供主动-主动多路径和快速路径故障转移。
-
支持 FC、iSCSI 和 NVMe-oF 协议
-
iSCSI CHAP 相互认证
-
选择性 LUN 映射和端口集以增强安全性
