为 OpenNebula 配置带有 iSCSI 的 NetApp 数据存储

贡献者 sureshthoppay
PDF

使用 iSCSI 协议配置 OpenNebula 数据存储，在 AFF 或 FAS 系统上运行 NetApp ONTAP。此配置可通过支持多路径的标准以太网网络实现块级存储访问。此数据存储设置利用本机 ONTAP 功能（包括快照和克隆）来提高存储效率和数据保护。

初始虚拟化管理员任务

完成这些初始任务，让 OpenNebula 主机为 iSCSI 连接做好准备，并为存储管理员收集必要的信息。

  1. 确认两个 Linux VLAN 接口可用。

  2. 确保在所有 OpenNebula 主机上安装了多路径工具和 iSCSI 启动程序实用程序，并在启动时启动。

    Debian/Ubuntu
    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools open-iscsi
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now open-iscsi
    RHEL/AlmaLinux
    dnf list installed | grep device-mapper-multipath
# If need to install, execute the following line.
dnf install device-mapper-multipath iscsi-initiator-utils
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now iscsid

  3. 收集所有 OpenNebula 主机的 iSCSI 主机 IQN 并将其提供给存储管理员。

    cat /etc/iscsi/initiator.name

存储管理员任务

如果您是ONTAP新手，请使用系统管理器以获得更好的体验。

  1. 确保SVM可用且已启用iSCSI协议。跟随 "ONTAP 9 文档"。

  2. 为每个控制器创建两个专用于 iSCSI 的 LIF。建议每个控制器使用两个 LIF，以实现冗余和多路径性能。确保在 OpenNebula 主机上配置的 VLAN 接口上创建 LIF。建议使用巨型帧 (MTU 9000) 以提高性能。

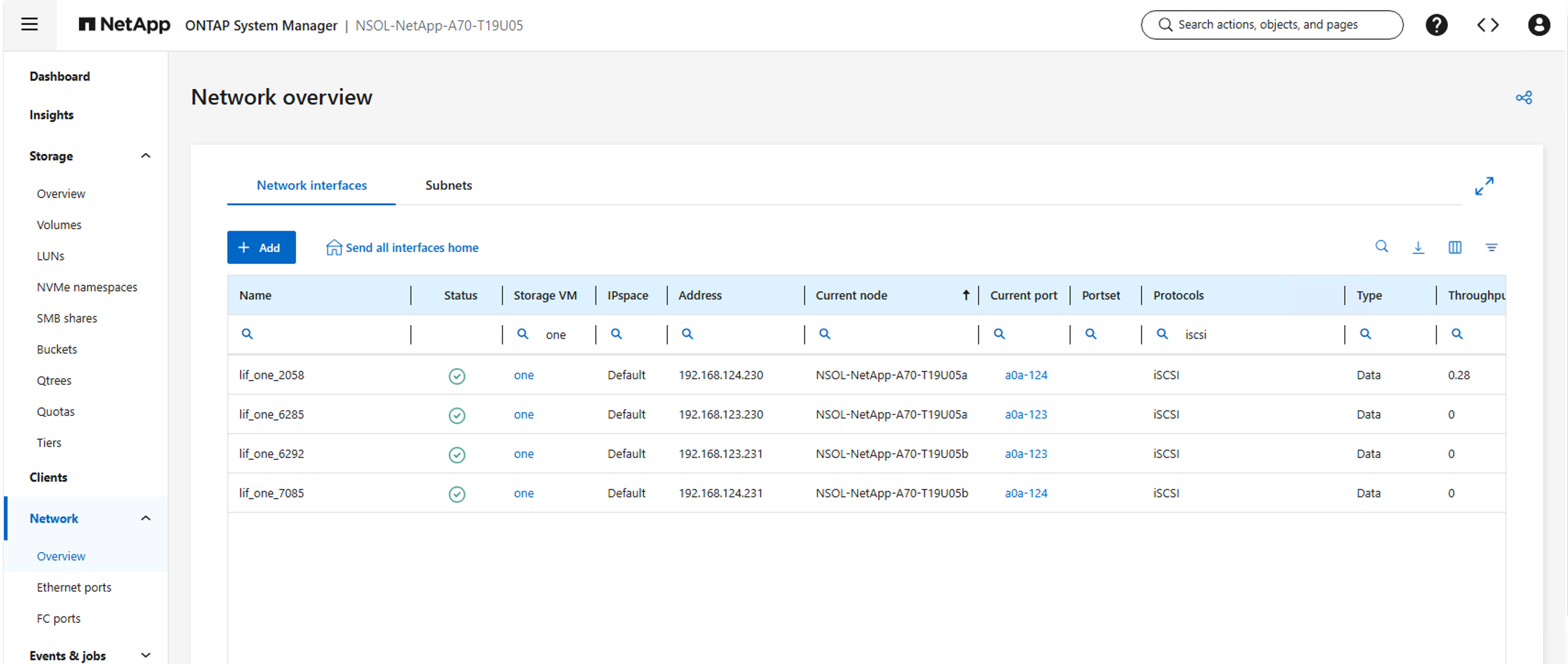

    iSCSI接口详细信息

  3. 创建一个 igroup 并填充主机 iSCSI 启动程序。通常为一个 OpenNebula 集群创建一个 igroup。在同一 igroup 中包括前端服务器和虚拟机监控程序主机，以支持映像和系统数据存储。

  4. 创建一个具有 ONTAP REST API 访问权限并限定于目标 SVM 的 ONTAP 角色和用户帐户。此用户将由 OpenNebula 中的 NetApp 驱动程序使用。有关更多信息，请参阅 "使用用户和角色" ONTAP 文档。请记录用户名和密码，以便在虚拟化配置任务中使用。

  5. 为虚拟化配置任务中使用的以下资源收集 SVM iSCSI 目标 IQN 和 UUID：

    • SVM

    • 要使用的聚合/层

    • 与 OpenNebula 主机的 igroup

    • iSCSI 目标 IQN（通常与 SVM IQN 相同）。虚拟化管理员可以在登录其中一个 OpenNebula 主机并发现 iSCSI 目标后，使用 iscsiadm -m session 命令检索此信息。+

NETAPP_SVM="85c23687-d5d9-11f0-86c4-d039eac4d4b3"
NETAPP_AGGREGATES="6e8f9995-42dd-400a-a440-646639dc5d0b"
NETAPP_IGROUP="5ad9faf3-d62c-11f0-86c4-d039eac4d4b3"
NETAPP_TARGET="iqn.1992-08.com.netapp:sn.85c23687d5d911f086c4d039eac4d4b3:vs.6"
TIP: System Manager displays the UUID in the URL when viewing the resource details.

最终虚拟化管理员任务

完成这些任务以在 OpenNebula 上配置 iSCSI 数据存储区。

  1. SSH 到前端服务器之一，并通过提供 iSCSI 数据 lif 地址之一来发现所有 iSCSI Lif 门户。

    iscsiadm -m discovery -t sendtargets -p <iscsi data lif address>
iscsiadm -m node
iscsiadm -m node -l

  2. 根据所需的 Datastore 类型创建配置文件。有关完整的属性列表，请参阅 "OpenNebula NetApp SAN 文档"。示例文件如下所示：

    映像
    $cat netapp-image.conf
NAME = "Image-NetApp-iSCSI"
TYPE = "IMAGE_DS"
DS_MAD = "netapp"
TM_MAD = "netapp"
DISK_TYPE = "BLOCK"
NETAPP_HOST = "<ontap_cluster_ip>"
NETAPP_USER = "<ontap_api_user>"
NETAPP_PASS = "<ontap_api_password>"
NETAPP_SVM = "<ontap_svm_uuid>"
NETAPP_AGGREGATES = "<ontap_aggregate_uuid>"
NETAPP_IGROUP = "<ontap_igroup_uuid>"
NETAPP_TARGET = "<ontap_iscsi_target_iqn>"
# Optional suffix to share SVM across multiple tenants
NETAPP_SUFFIX = "t1"
    系统
    $cat netapp-system.conf
NAME = "System-NetApp-iSCSI"
TYPE = "SYSTEM_DS"
TM_MAD = "netapp"
DISK_TYPE = "BLOCK"
NETAPP_HOST = "<ontap_cluster_ip>"
NETAPP_USER = "<ontap_api_user>"
NETAPP_PASS = "<ontap_api_password>"
NETAPP_SVM = "<ontap_svm_uuid>"
NETAPP_AGGREGATES = "<ontap_aggregate_uuid>"
NETAPP_IGROUP = "<ontap_igroup_uuid>"
NETAPP_TARGET = "<ontap_iscsi_target_iqn>"
# Optional suffix to share SVM across multiple tenants
NETAPP_SUFFIX = "t1"

  3. 执行 onedatastore create <configuration file>。请注意创建后返回的数据存储 ID。

    onedatastore 创建 netapp-system.conf ID: 105

  4. 通过执行 `onedatastore show <datastore_id>`验证是否已成功创建数据存储区。

  5. 在映像数据存储库上下载应用程序，并使用模板在系统数据存储库上配置虚拟机。

  6. 检查在 ONTAP 上为映像和虚拟机磁盘创建的 LUN。使用的命名约定如下：

    1. 映像数据存储：one_<datastore_id>_<image_id>_<suffix>（卷），one_<datastore_id>_<image_id>_<suffix>_lun（LUN）

    2. 系统数据存储库：one_<vm_id>_disk_<disk_id>_<suffix> (卷)，one_<datastore_id>_<vm_id>_disk_<disk_id>_<suffix>_lun (LUN)

      显示示例

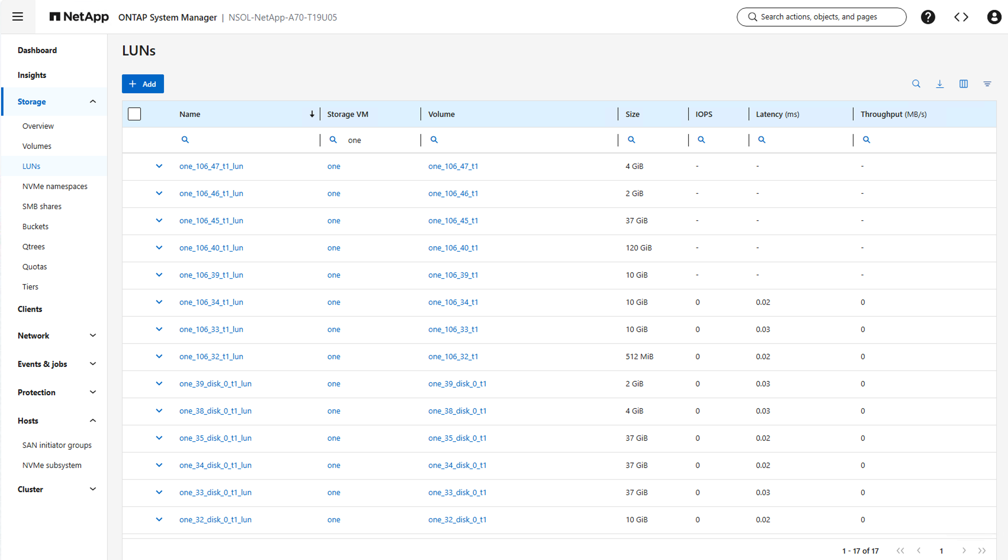

      OpenNebula 映像和虚拟机的 ONTAP LUN
