使用 ONTAP 上的 NFS 数据存储库作为 VCF 工作负载域的主存储

贡献者 sureshthoppay netapp-jsnyder kevin-hoke
PDF

在此用例中，我们概述了将 ONTAP 上的 NFS 数据存储配置为 VMware Cloud Foundation (VCF) 工作负载域的主存储解决方案的过程。此过程总结了所需的组件、配置步骤和部署过程。

NFS 的优势

*简单易用：*NFS 设置和管理简单，使其成为需要快速简便的文件共享环境的绝佳选择。

可扩展性：ONTAP 的架构允许 NFS 有效扩展，从而无需对基础架构进行重大更改即可支持不断增长的数据需求。

灵活性：NFS 支持广泛的应用程序和工作负载，使其适用于各种用例，包括虚拟化环境。

场景概述

此场景涵盖以下高级步骤：

  • 为 NFS 流量创建具有逻辑接口 (LIF) 的存储虚拟机 (SVM)

  • 验证ONTAP存储虚拟机 (SVM) 的网络以及是否存在用于承载 NFS 流量的逻辑接口 (LIF)。

  • 创建导出策略以允许 vSphere 主机访问 NFS 卷。

  • 在ONTAP存储系统上创建 NFS 卷。

  • 在 SDDC Manager 中为 NFS 和 vMotion 流量创建网络池。

  • 在 vCenter 中为 VCF 工作负载域调试主机。

  • 使用 NFS 数据存储作为主存储在 VCF Ops 中部署 VCF 工作负载域。

  • 确保集群映像包含适用于 VMware VAAI 的 NetApp NFS 插件。

备注 此解决方案适用于支持 NFS 存储的 ONTAP 平台，包括 NetApp AFF、AFX 和 FAS。

前提条件

此场景中使用以下组件和配置：

  • NetApp AFF、AFX 或 FAS 存储系统，其中 Storage Virtual Machine (SVM) 已配置为允许 NFS 流量。

  • 已在 IP 网络上创建用于承载 NFS 流量并与 SVM 关联的逻辑接口 (LIF)。

  • VCF 管理域部署已完成，且可访问 VCF Operations Manager 界面。

  • 至少 2 台 vSphere 主机已配置为在 VCF 管理网络上进行通信。

  • 为此目的建立的 VLAN 或网络段上为 vMotion 和 NFS 存储流量保留的 IP 地址。

备注 部署 VCF 工作负载域时，VCF 会验证与 NFS 服务器的连接。这是在使用 NFS IP 地址添加任何其他 vmkernel 适配器之前，使用 vSphere 主机上的管理适配器完成的。因此，有必要确保以下两点之一：1）管理网络可路由到 NFS 服务器，或 2）管理网络的 LIF 已添加到托管 NFS 数据存储卷的 SVM，以确保验证可以继续。

有关配置ONTAP存储系统的信息，请参阅"ONTAP 9 文档"中心。

有关配置 VCF 的信息，请参阅 "VMware 云基础文档"。

有关在 vSphere 群集中使用 NFS 的更多信息，请参阅"适用于 vSphere 8 的 NFS v3 参考指南"。

 NFS架构图

部署步骤

要部署以 NFSv3 数据存储区为主存储的 VCF 工作负载域，请完成以下步骤：

验证ONTAP SVM 的网络连接

验证是否已为在 ONTAP 存储集群和工作负载域之间传输 NFS 流量的网络建立所需的逻辑接口。

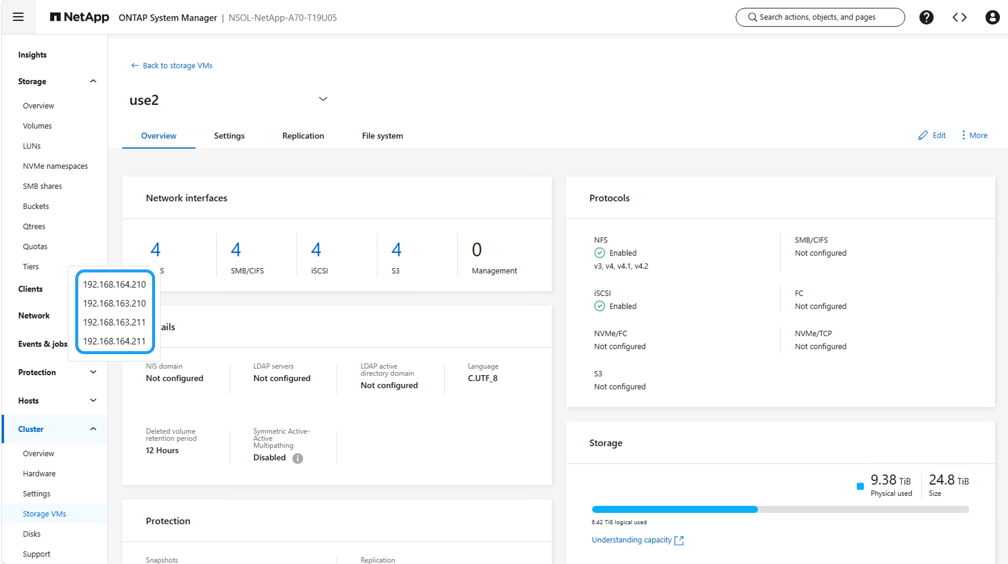

  1. 从 ONTAP System Manager 导航到左侧菜单中的 Storage VMs，然后单击要用于 NFS 流量的 SVM。在 Overview 选项卡上的 Network interfaces 下，单击 NFS 标签上方的数字。在列表中验证是否列出了所需的 LIF IP 地址。

    验证 SVM 的 NFS LIF

或者，使用以下命令从ONTAP CLI 验证与 SVM 关联的 LIF：

network interface show -vserver <SVM_NAME>

  1. 验证 vSphere 主机是否可以与 ONTAP NFS 服务器通信。通过 SSH 登录 vSphere 主机并 ping SVM LIF：

vmkping <IP Address>
备注 部署工作负载域时，VCF 会验证与 NFS 服务器的连接。这是在使用 NFS IP 地址添加任何其他 vmkernel 适配器之前，使用 vSphere 主机上的管理适配器完成的。因此，有必要确保满足以下条件之一：1）管理网络可路由到 NFS 服务器，或 2）管理网络的 LIF 已添加到托管 NFS 数据存储卷的 SVM，以确保验证可以继续进行。
创建共享 NFS 卷的导出策略

在ONTAP系统管理器中创建导出策略来定义 NFS 卷的访问控制。

  1. 在ONTAP系统管理器中，单击左侧菜单中的 存储虚拟机，然后从列表中选择一个 SVM。

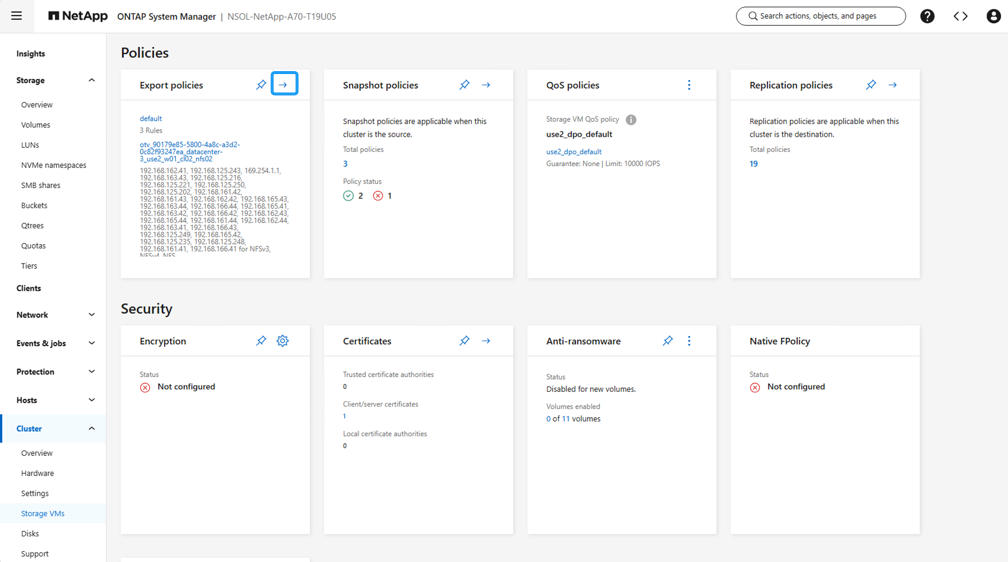

  2. 在*设置*选项卡上找到*导出策略*并单击箭头进行访问。

    访问出口政策

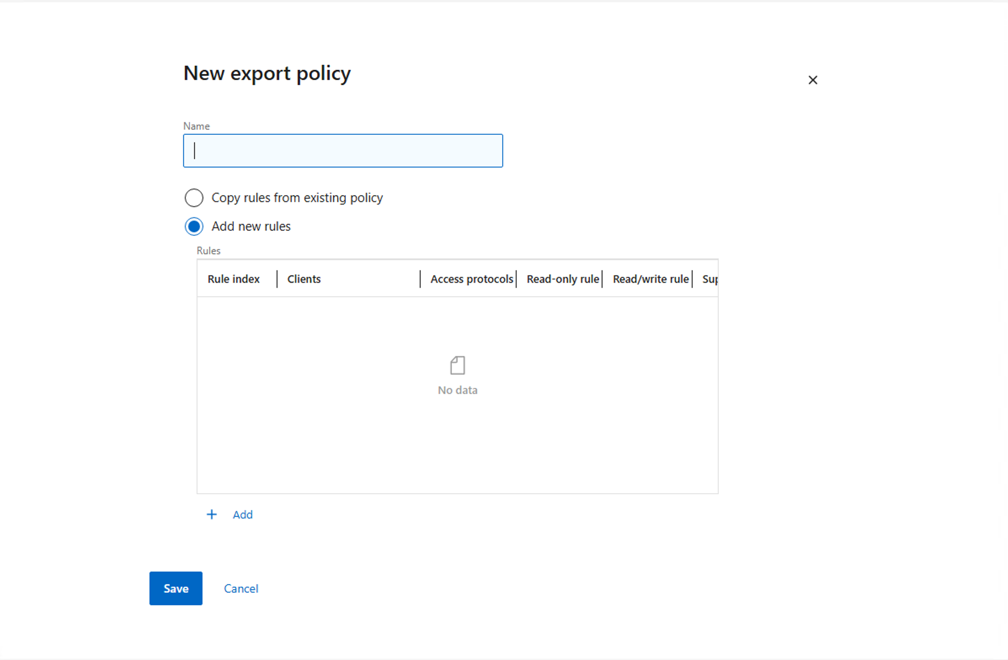

  3. 单击添加后，将打开*新导出策略*窗口。添加策略的名称，单击*添加新规则*按钮，然后单击*+添加*按钮以开始添加新规则。

    新的出口政策

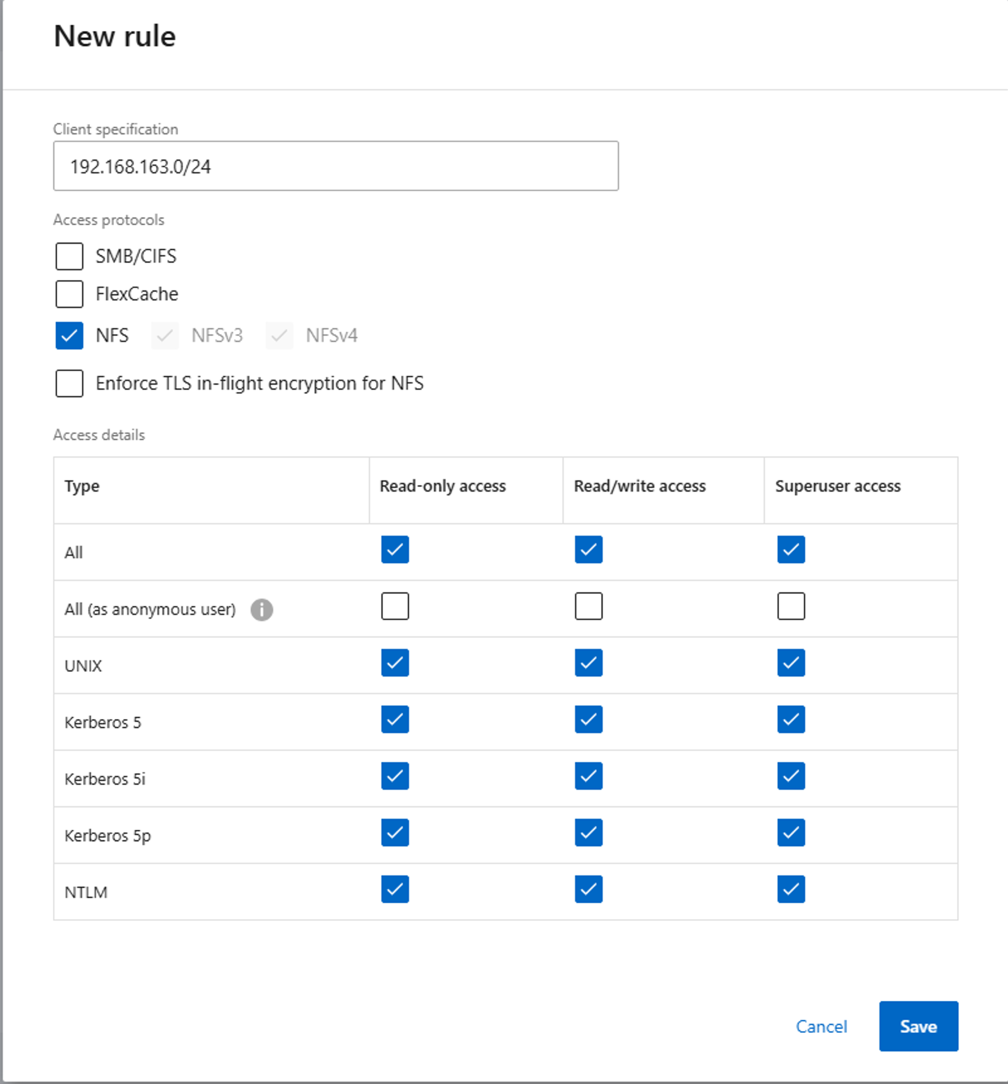

  4. 填写要包含在规则中的 IP 地址、IP 地址范围或网络。取消选中 SMB/CIFS 和 FlexCache 框，然后选择以下访问详细信息。选择 UNIX 框足以进行 vSphere 主机访问。

    保存新规则

    备注 部署工作负载域时，VCF 会验证与 NFS 服务器的连接。此操作在使用 NFS IP 地址添加任何其他 vmkernel 适配器之前，通过 vSphere 主机上的管理适配器完成。因此，必须确保导出策略包含 VCF 管理网络，以便验证能够继续进行。

  5. 输入所有规则后，单击“保存”按钮保存新的导出策略。

  6. 或者，您可以在ONTAP CLI 中创建导出策略和规则。请参阅ONTAP文档中创建导出策略和添加规则的步骤。

创建 NFS 卷

在ONTAP存储系统上创建一个 NFS 卷，用作工作负载域部署中的数据存储。

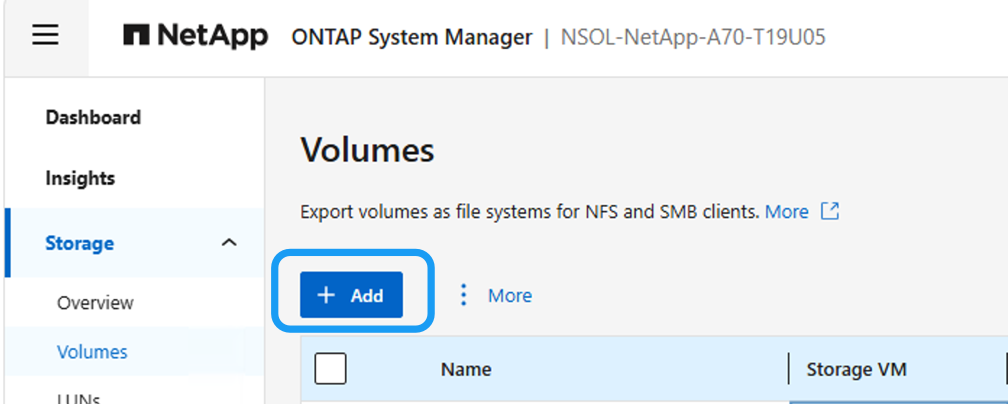

  1. 从ONTAP系统管理器导航到左侧菜单中的 存储 > 卷，然后单击 +添加 以创建新卷。

    添加新卷

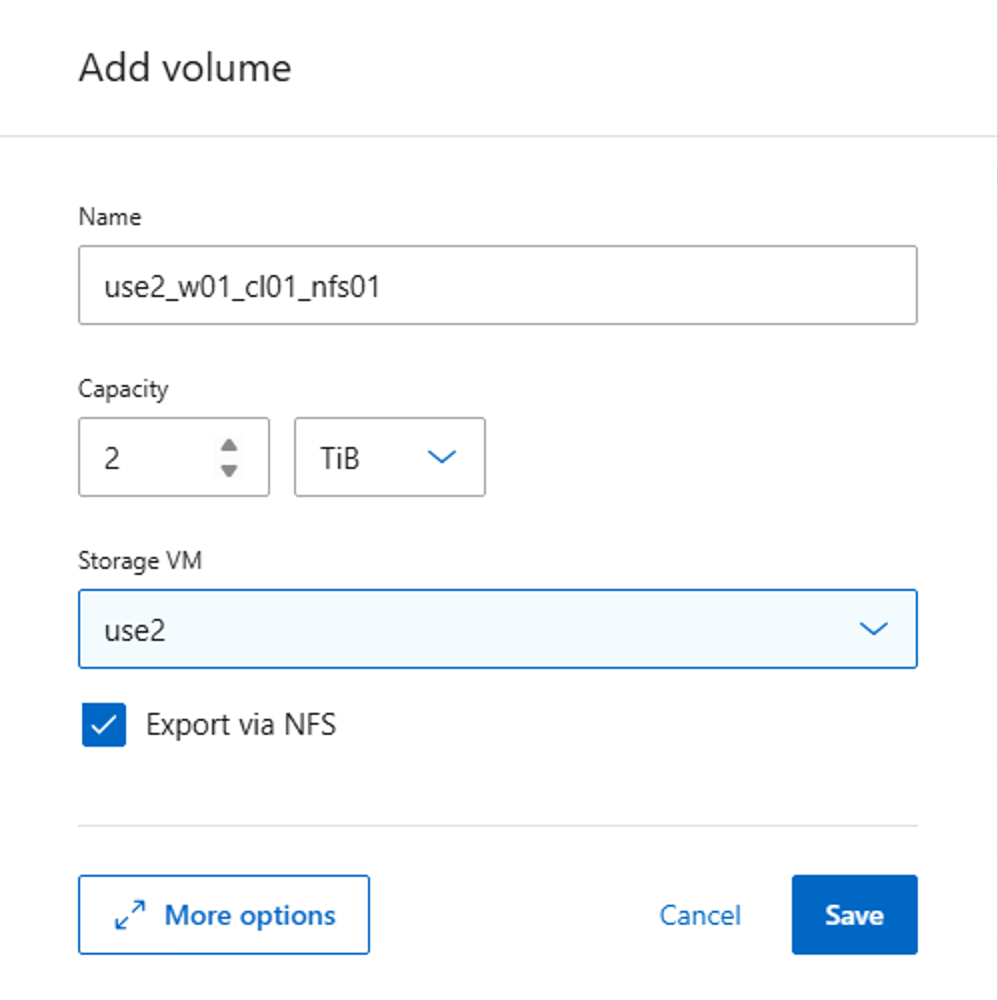

  2. 添加卷的名称，填写所需的容量并选择将托管该卷的存储虚拟机。单击“更多选项”继续。

    添加卷详细信息

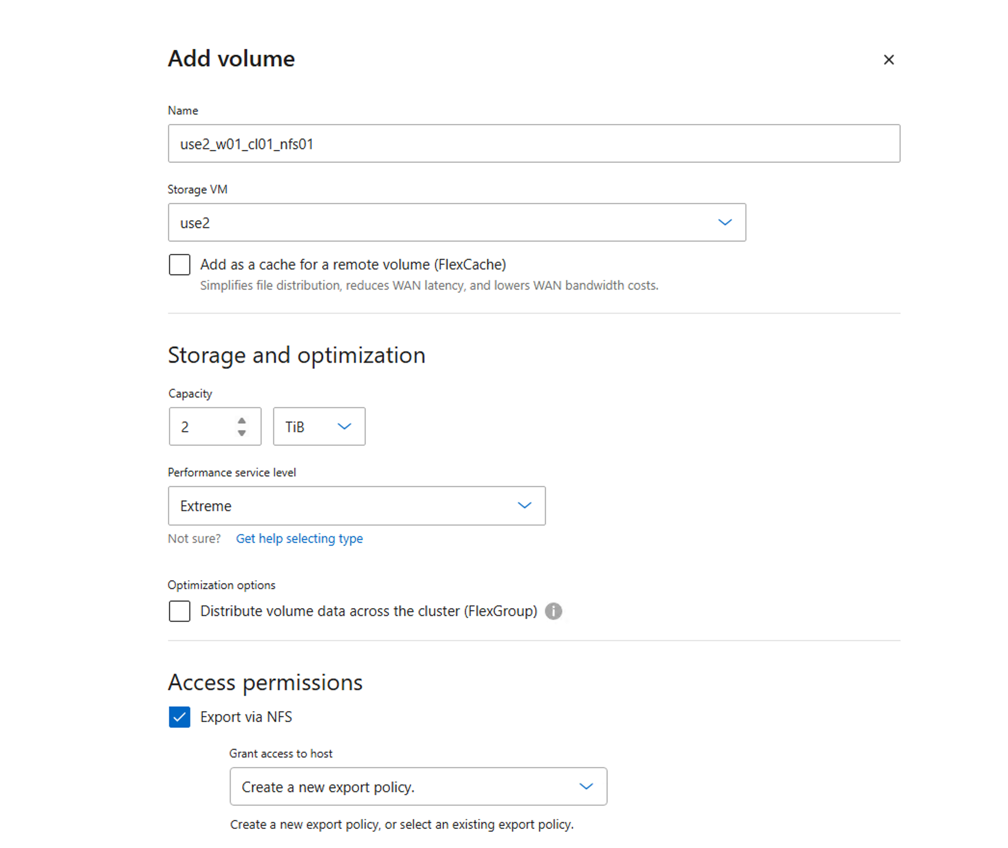

  3. 在访问权限下，选择导出策略，其中包括 VCF 管理网络或 IP 地址和 NFS 网络 IP 地址，这些地址将用于验证 NFS 服务器和 NFS 流量。

    添加卷详细信息

    +

    备注 部署 VCF 工作负载域时，VCF 会验证与 NFS 服务器的连接。这是在使用 NFS IP 地址添加任何其他 vmkernel 适配器之前，使用 vSphere 主机上的管理适配器完成的。因此，有必要确保以下两点之一：1）管理网络可路由到 NFS 服务器，或 2）管理网络的 LIF 已添加到托管 NFS 数据存储卷的 SVM，以确保验证可以继续。

  4. 或者，可以在 ONTAP CLI 中创建 NFS 卷。有关详细信息，请参阅 ONTAP 命令文档中的 "volume create" 命令。

VCF 工作负载域 - 默认集群

管理域启动并运行后，可以创建 VCF 工作负载域：

  • 使用 VCF Ops UI。vSphere 主机在 vCenter 中调试完毕，并配置网络池。使用 System Manager 或 ONTAP API 将 NFS 卷导出到 vSphere 主机。

  • 将现有 vSphere 环境作为新工作负载域导入。ONTAP tools for VMware vSphere 或 System Manager 或 ONTAP API 可用于将 NFSv3 或 NFS4.1 数据存储部署到 vSphere 集群。

VCF 工作负载域 - 附加集群

要使用其他群集扩展工作负载域，请参阅 "向 VCF 域添加 SDDC 集群"。

在高级别上，向工作负载域添加其他集群的步骤如下：* 确保主机已调试完毕，并在 vCenter 中配置了网络池。* NFS 卷在 ONTAP 存储系统上进行配置，并导出到附加集群中的主机。* NFS 卷挂载到附加集群中的一个 vSphere 主机上。* 在 vCenter 上的工作负载域中创建新的 SDDC 集群，然后按照向导将附加集群添加到工作负载域。

追加信息

有关配置ONTAP存储系统的信息，请参阅"ONTAP 9 文档"中心。

有关配置 VCF 的信息，请参阅"VMware 云基础文档"。
