使用适用ONTAP tools for VMware vSphere将 NFS 和vVols作为补充存储添加到 VI 工作负载域
建议更改
PDF
在此用例中，我们概述了使用ONTAP Tools for VMware 将 NFS 和vVols数据存储添加为 VMware Cloud Foundation (VCF) 虚拟基础架构 (VI) 工作负载域的补充存储的过程。此过程总结了为 VMware vSphere 部署ONTAP工具、使用 NFS 逻辑接口配置存储虚拟机 (SVM) 以及配置 NFS 和vVols数据存储库。
NFS 用作vVols数据存储的存储协议。
NFS 的优势
*简单易用：*NFS 设置和管理简单，使其成为需要快速简便的文件共享环境的绝佳选择。
可扩展性：ONTAP 的架构允许 NFS 有效扩展，从而无需对基础架构进行重大更改即可支持不断增长的数据需求。
灵活性：NFS 支持广泛的应用程序和工作负载，使其适用于各种用例，包括虚拟化环境。
欲了解更多信息，请参阅"适用于 vSphere 8 的 NFS v3 参考指南" 。
场景概述
此场景涵盖以下高级步骤：
-
创建具有逻辑接口 (LIF) 的存储虚拟机 (SVM) 以用于 NFS 流量。
-
为 VI 工作负载域上的 NFS 网络创建分布式端口组。
-
在 ESXi 主机上为 VI 工作负载域创建 NFS 的 vmkernel 适配器。
-
在 VI 工作负载域上部署ONTAP工具。
-
在 VI 工作负载域上创建一个新的 NFS 数据存储。
-
在 VI 工作负载域上创建一个新的vVols数据存储。
前提条件
此场景需要以下组件和配置：
-
ONTAP AFF或FAS存储系统，以太网交换机上具有专用于存储流量的物理数据端口。
-
VCF管理域部署已完成，并且可以访问vSphere客户端。
-
之前已部署 VI 工作负载域。
NetApp建议为 NFS 采用冗余网络设计，为存储系统、交换机、网络适配器和主机系统提供容错功能。根据架构要求，通常使用单个子网或多个子网部署 NFS。
参考 "使用 VMware vSphere 运行 NFS 的最佳实践"有关 VMware vSphere 的详细信息。
有关使用ONTAP与 VMware vSphere 的网络指导，请参阅 "网络配置 - NFS"NetApp企业应用程序文档的部分。
本文档演示了创建新 SVM 和指定 IP 地址信息以创建用于 NFS 流量的多个 LIF 的过程。要将新的 LIF 添加到现有 SVM，请参阅"创建 LIF（网络接口）"。
有关在 vSphere 群集中使用 NFS 的完整信息，请参阅"适用于 vSphere 8 的 NFS v3 参考指南"。
部署步骤
要部署ONTAP工具并使用它在 VCF 管理域上创建vVols和 NFS 数据存储库，请完成以下步骤：
在ONTAP存储系统上创建 SVM 和 LIF
以下步骤在ONTAP系统管理器中执行。
创建存储虚拟机和 LIF
完成以下步骤，创建一个 SVM 以及用于 NFS 流量的多个 LIF。
-
从ONTAP系统管理器导航到左侧菜单中的 存储虚拟机，然后单击 + 添加 开始。
-
在“添加存储虚拟机”向导中，为 SVM 提供一个“名称”，选择“IP 空间”，然后在“访问协议”下单击“SMB/CIFS、NFS、S3”选项卡并选中“启用 NFS”复选框。
这里不需要选中“允许 NFS 客户端访问”按钮，因为将使用适用于 VMware vSphere 的 Ontap Tools 来自动化数据存储部署过程。这包括为 ESXi 主机提供客户端访问。 -
在 网络接口 部分填写第一个 LIF 的 IP 地址、子网掩码 和 广播域和端口。对于后续 LIF，可以启用该复选框以在所有剩余 LIF 中使用通用设置或使用单独的设置。
-
选择是否启用存储虚拟机管理帐户（适用于多租户环境），然后单击“保存”以创建 SVM。
在 ESXi 主机上设置 NFS 网络
以下步骤使用 vSphere 客户端在 VI 工作负载域集群上执行。在这种情况下，使用 vCenter Single Sign-On，因此 vSphere 客户端在管理和工作负载域中是通用的。
为 NFS 流量创建分布式端口组
完成以下步骤来为网络创建一个新的分布式端口组来承载 NFS 流量：
-
从 vSphere 客户端，导航到工作负载域的 Inventory > Networking。导航到现有的分布式交换机并选择创建*新分布式端口组…*的操作。
-
在“新建分布式端口组”向导中填写新端口组的名称，然后单击“下一步”继续。
-
在*配置设置*页面上填写所有设置。如果正在使用 VLAN，请确保提供正确的 VLAN ID。单击“下一步”继续。
-
在*准备完成*页面上，检查更改并单击*完成*以创建新的分布式端口组。
-
创建端口组后，导航到该端口组并选择操作*编辑设置…*。
-

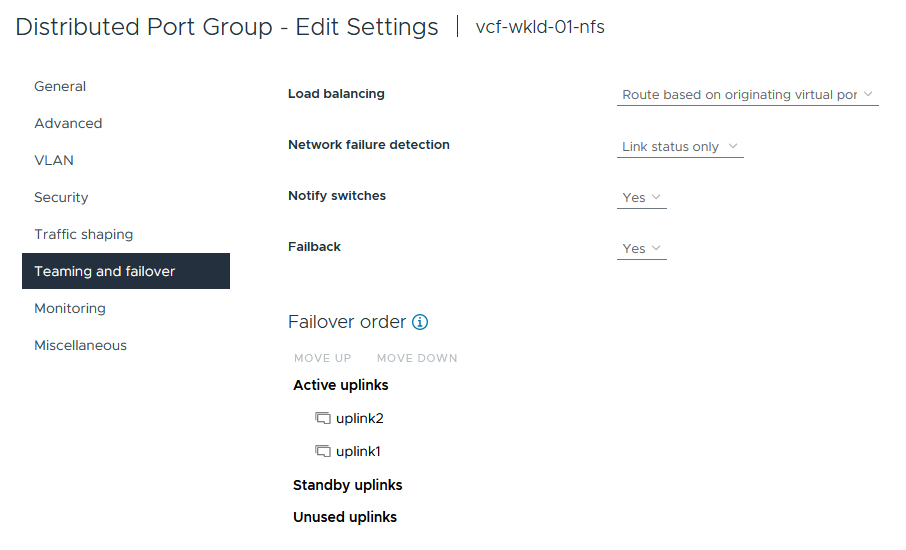

在*分布式端口组 - 编辑设置*页面上，导航到左侧菜单中的*组合和故障转移*。确保上行链路位于“活动上行链路”区域中，以启用上行链路组合来用于 NFS 流量。将任何未使用的上行链路移至*未使用的上行链路*。
-
对群集中的每个 ESXi 主机重复此过程。
在每个 ESXi 主机上创建 VMkernel 适配器
在工作负载域中的每个 ESXi 主机上重复此过程。
-
从 vSphere 客户端导航到工作负载域清单中的其中一个 ESXi 主机。从*配置*选项卡中选择*VMkernel 适配器*，然后单击*添加网络…*开始。
-
在*选择连接类型*窗口中选择*VMkernel 网络适配器*，然后单击*下一步*继续。
-
在“选择目标设备”页面上，选择之前创建的 NFS 分布式端口组之一。
-
在*端口属性*页面上保留默认设置（未启用服务）并单击*下一步*继续。
-
在 IPv4 设置 页面上填写 IP 地址、子网掩码，并提供新的网关 IP 地址（仅在需要时）。单击“下一步”继续。
-
在“准备完成”页面上检查您的选择，然后单击“完成”以创建 VMkernel 适配器。
部署并使用ONTAP工具配置存储
以下步骤使用 vSphere 客户端在 VCF 管理域集群上执行，包括部署 OTV、创建vVols NFS 数据存储以及将管理 VM 迁移到新的数据存储。
对于 VI 工作负载域，OTV 安装到 VCF 管理集群，但在与 VI 工作负载域关联的 vCenter 中注册。
有关在多 vCenter 环境中部署和使用ONTAP工具的更多信息，请参阅"在多个 vCenter Server 环境中注册ONTAP工具的要求"。
ONTAP tools for VMware vSphere
ONTAP tools for VMware vSphere作为 VM 设备部署，并提供用于管理ONTAP存储的集成 vCenter UI。
完成以下步骤以部署ONTAP tools for VMware vSphere：
-
ONTAP"NetApp 支持站点"并下载到本地文件夹。
-
登录 VCF 管理域的 vCenter 设备。
-
在 vCenter 设备界面中右键单击管理集群并选择“部署 OVF 模板…”
-
在 部署 OVF 模板 向导中，单击 本地文件 单选按钮，然后选择上一步下载的ONTAP工具 OVA 文件。
-
对于向导的第 2 步到第 5 步，选择 VM 的名称和文件夹，选择计算资源，查看详细信息，然后接受许可协议。
-
配置和磁盘文件的存储位置选择VCF管理域集群的vSAN数据存储。
-
在选择网络页面上选择用于管理流量的网络。
-
在自定义模板页面上填写所有必需的信息：
-
用于 OTV 管理访问的密码。
-
NTP 服务器 IP 地址。
-
OTV维护账户密码。
-
OTV Derby DB 密码。
-
不要选中“启用 VMware Cloud Foundation (VCF)”复选框。部署补充存储不需要 VCF 模式。
-
VI 工作负载域 的 vCenter 设备的 FQDN 或 IP 地址
-
VI 工作负载域 的 vCenter 设备的凭证
-
提供所需的网络属性字段。
单击“下一步”继续。
-
-
查看“准备完成”页面上的所有信息，然后单击“完成”开始部署 OTV 设备。
向ONTAP工具添加存储系统。
-
通过从 vSphere 客户端的主菜单中选择NetApp ONTAP工具来访问它。
-
从ONTAP工具界面中的 INSTANCE 下拉菜单中，选择与要管理的工作负载域关联的 OTV 实例。
-
在ONTAP工具中，从左侧菜单中选择“存储系统”，然后按“添加”。
-
填写存储系统的 IP 地址、凭据和端口号。单击“添加”开始发现过程。
在ONTAP工具中创建 NFS 数据存储库
完成以下步骤以使用ONTAP工具部署在 NFS 上运行的ONTAP数据存储库。
-
在ONTAP工具中选择 概览，然后从 入门 选项卡中单击 配置 以启动向导。
-
在新建数据存储向导的“常规”页面上，选择 vSphere 数据中心或集群目标。选择 NFS 作为数据存储类型，填写数据存储的名称，然后选择协议。选择是否使用FlexGroup卷以及是否使用存储功能文件进行配置。单击“下一步”继续。
注意：选择*在集群中分发数据存储数据*将把底层卷创建为FlexGroup卷，从而阻止使用存储功能配置文件。参考 "FlexGroup卷支持和不支持的配置"有关使用FlexGroup卷的更多信息。
-
在*存储系统*页面上选择存储功能配置文件、存储系统和 SVM。单击“下一步”继续。
-
在*存储属性*页面上选择要使用的聚合，然后单击*下一步*继续。
-
最后，查看*摘要*并单击“完成”开始创建 NFS 数据存储。
在ONTAP工具中创建vVols数据存储
要在ONTAP工具中创建vVols数据存储库，请完成以下步骤：
-
在ONTAP工具中选择 概览，然后从 入门 选项卡中单击 配置 以启动向导。
-
在新建数据存储向导的“常规”页面上，选择 vSphere 数据中心或集群目标。选择 * vVols* 作为数据存储类型，填写数据存储的名称，并选择 NFS 作为协议。单击“下一步”继续。
-
在*存储系统*页面上选择存储功能配置文件、存储系统和 SVM。单击“下一步”继续。
-
在*存储属性*页面上选择为数据存储创建一个新的卷，并填写要创建的卷的存储属性。单击“添加”创建卷，然后单击“下一步”继续。
-
最后，查看*摘要*并单击*完成*以启动 vVol 数据存储创建过程。
追加信息
有关配置ONTAP存储系统的信息，请参阅"ONTAP 9 文档"中心。
有关配置 VCF 的信息，请参阅"VMware 云基础文档"。
