选择控制器升级操作步骤
建议更改
PDF
您使用的控制器升级操作步骤 取决于MetroCluster 配置的平台型号和类型。
在升级操作步骤 中、控制器将替换为新的控制器型号。存储架型号未升级。
-
在切换和切回过程中， MetroCluster 切换操作用于在升级配对集群上的控制器模块时为客户端提供无中断服务。
-
在基于 ARL 的控制器升级操作步骤中，聚合重新定位操作用于无中断地将数据从旧配置移动到升级后的新配置。
支持的控制器升级
了解支持的MetroCluster IP和FC控制器升级组合。
支持使用system controller Replace命令升级MetroCluster IP控制器
所有其他受支持的MetroCluster IP控制器升级
从本节的MetroCluster控制器升级表中查找您的*Source*平台。如果*Source*平台行与*Target*平台列的交叉点为空，则不支持升级。
-
如果未列出您的平台、则表示没有受支持的控制器升级组合。
-
执行控制器升级时，旧平台类型和新平台类型*Must*匹配：
-
您可以将FAS系统升级到FAS系统、或者将AFF A系列升级到AFF A系列。
-
您不能将FAS系统升级到AFF A系列、也不能将AFF A系列升级到AFF C系列。
例如、如果要升级的平台是FAS8200、则可以升级到FAS9000。您不能将FAS8200系统升级到AFF A700系统。
-
-
MetroCluster配置中的所有节点(旧节点和新节点)都必须运行相同版本的ONTAP。有关您的组合支持的最低ONTAP版本、请参见"Hardware Universe"。
支持的AFF和FAS MetroCluster IP控制器升级
下表显示了在MetroCluster IP配置中手动升级AFF或FAS系统时支持的平台组合、这些平台组合分为两组。
-
*组1*显示了升级到AFF A150、AFF A20、FAS2750、FAS8300、FAS500f、AFF C250、AFF A250、FAS50、AFF C30、AFF A30、FAS8200、AFF C400、AFF A400、AFF A220、AFF A300、AFF A320和FAS8700系统的组合。
-
*组2*显示了升级到AFF C60、AFF A50、FAS70、FAS9000、AFF A700、AFF A70、AFF C800、AFF、AFF A90、AFF A900、AFF A800 C80、FAS90、FAS9500和AFF A1K系统的组合。
以下注意事项同时适用于这两组：
-
注1：对于此升级、请使用过程"使用切换和切回功能将MetroCluster IP配置中的AFF A700/FAS9000控制器升级到AFF A900/FAS9500 (ONTAP 9.10.1或更高版本)"
-
注2：运行ONTAP 9.13.1或更高版本的系统支持控制器升级。
-
注3：目标平台必须在控制器升级完成后才能具有内部驱动器。您可以在升级后添加内部驱动器。
-
注4：需要更换控制器模块。
-
注5：需要使用IOM模块将旧控制器转换为外部SAS磁盘架。有关支持的IOM模块、请参见"Hardware Universe"。

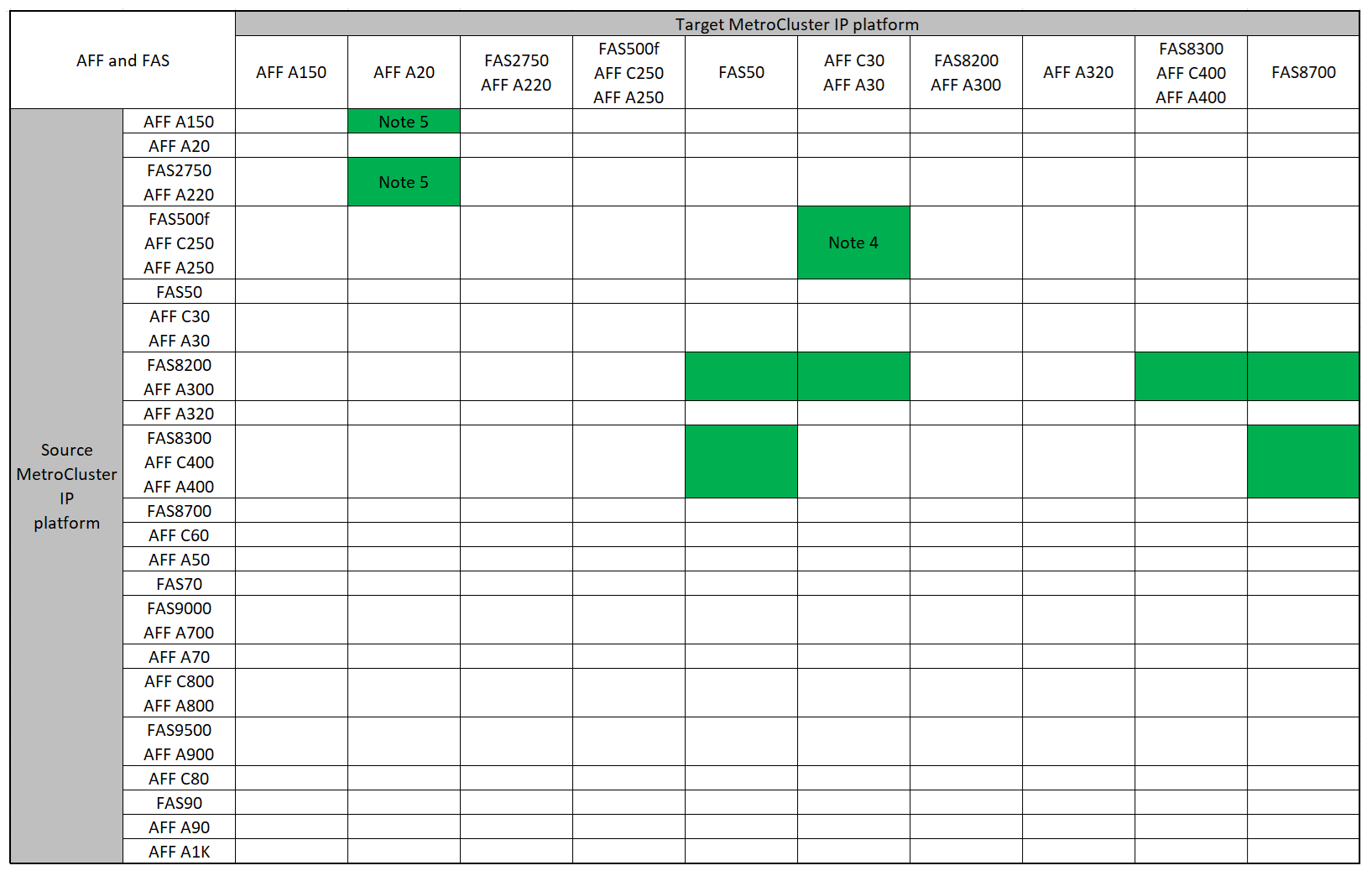

查看升级到AFF A150、AFF A20、FAS2750、AFF A220、FAS500f、AFF C250、FAS8200、FAS50、AFF C30、AFF A30、AFF A250、AFF C400、AFF A400、FAS8300、AFF A300、AFF A320和FAS8700系统时支持的组合。

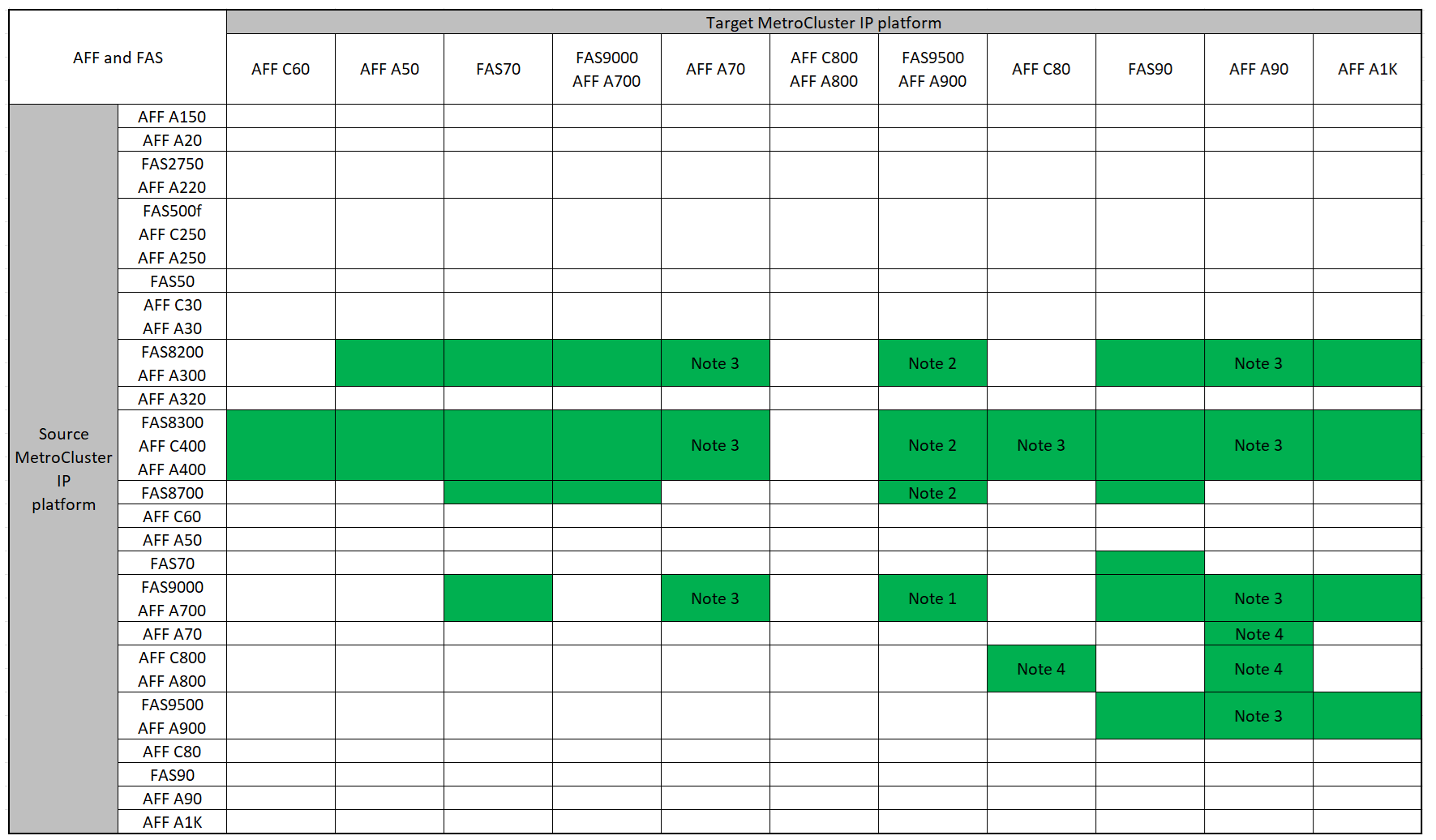

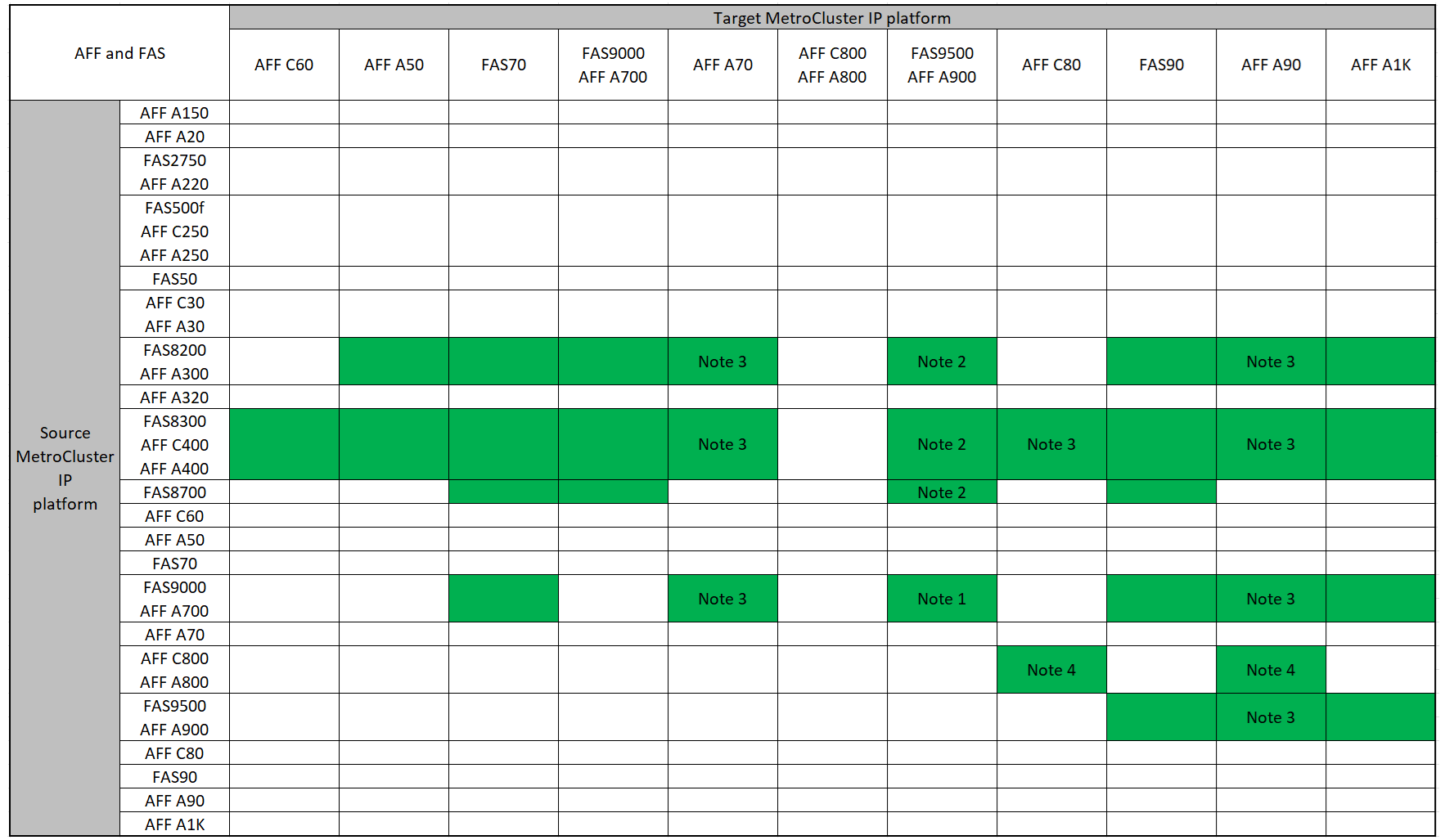

查看升级到AFF C60、AFF A50、FAS70、FAS9000、AFF A700、AFF A70、AFF A900、AFF、AFF A90、AFF C800、AFF A800 C80、FAS90、FAS9500和AFF A1K系统时支持的组合。
支持的ASA MetroCluster IP控制器升级
下表显示了在MetroCluster IP配置中手动升级ASA系统时支持的平台组合：
-
注1：运行ONTAP 9.131或更高版本的系统支持控制器升级。
支持的MetroCluster FC控制器升级
从本节的MetroCluster控制器升级表中查找您的*Source*平台。如果*Source*平台行与*Target*平台列的交叉点为空，则不支持升级。
-
如果未列出您的平台、则表示没有受支持的控制器升级组合。
-
执行控制器升级时，旧平台类型和新平台类型*Must*匹配：
-
您可以将FAS系统升级到FAS系统、或者将AFF A系列升级到AFF A系列。
-
您不能将FAS系统升级到AFF A系列、也不能将AFF A系列升级到AFF C系列。
例如、如果要升级的平台是FAS8200、则可以升级到FAS9000。您不能将FAS8200系统升级到AFF A700系统。
-
-
MetroCluster配置中的所有节点(旧节点和新节点)都必须运行相同版本的ONTAP。有关您的组合支持的最低ONTAP版本、请参见"Hardware Universe"。
支持的AFF和FAS MetroCluster FC控制器升级
下表显示了在MetroCluster FC配置中升级AFF或FAS系统时支持的平台组合：
-
注1：如果现有FAS8020或AFF8020节点上的FCVI连接使用端口1c和1d、则要升级控制器、请参见以下内容https://kb.netapp.com/Advice_and_Troubleshooting/Data_Protection_and_Security/MetroCluster/Upgrading_controllers_when_FCVI_connections_on_existing_FAS8020_or_AFF8020_nodes_use_ports_1c_and_1d["知识库文章"^]。
-
注2：只有以下系统才支持从使用板载端口0e和0f作为FC-VI连接的AFF A300或FAS8200平台升级控制器：
-
ONTAP 9.9.1及更早版本
-
ONTAP 9.10.1P9
-
ONTAP 9.11.1P5
-
ONTAP 9.12.1GA
-
ONTAP 9.13.1及更高版本
有关详细信息、请查看 "公有 报告"。
-
-
注3：有关此升级、请参见 "使用切换和切回功能将MetroCluster FC配置中的AFF A700/FAS9000控制器升级到AFF A900/FAS9500 (ONTAP 9.10.1或更高版本)"
-
注4：运行ONTAP 9.131或更高版本的系统支持控制器升级。
支持的ASA MetroCluster FC控制器升级
下表显示了在MetroCluster FC配置中升级ASA系统时支持的平台组合：
| 源MetroCluster FC平台 | 目标MetroCluster FC平台 | supported |
|---|---|---|
ASA A400 |
ASA A400 |
是的。 |
ASA A900 |
否 |
|
ASA A900 |
ASA A400 |
否 |
ASA A900 |
是(请参见注释1) |
-
注1：运行ONTAP 9.14.1或更高版本的系统支持控制器升级。
选择一个使用切换和切回过程的过程
查看支持的升级组合后、请为您的配置选择正确的控制器升级过程。
MetroCluster 类型 |
升级方法 |
ONTAP 版本 |
操作步骤 |
IP |
使用"系统控制器更换"命令进行升级 |
9.13.1及更高版本 |
|
FC |
使用"系统控制器更换"命令进行升级 |
9.10.1 及更高版本 |
|
FC |
使用命令行界面命令手动升级(仅限AFF A700/FAS9000到AFF A900/FAS9500） |
9.10.1 及更高版本 |
|
IP |
使用命令行界面命令手动升级(仅限AFF A700/FAS9000到AFF A900/FAS9500） |
9.10.1 及更高版本 |
|
FC |
使用命令行界面命令手动升级 |
9.8 及更高版本 |
|
IP |
使用命令行界面命令手动升级 |
9.8 及更高版本 |
使用聚合重新定位选择操作步骤
在基于 ARL 的控制器升级操作步骤中，聚合重新定位操作用于无中断地将数据从旧配置移动到升级后的新配置。
| MetroCluster 类型 | 聚合重新定位 | ONTAP 版本 | 操作步骤 |
|---|---|---|---|
FC |
使用system controller Replace命令升级同一机箱中的控制器型号 |
9.10.1 及更高版本 |
|
FC |
使用 |
9.8 及更高版本 |
|
FC |
使用 |
9.5 到 9.7 |
|
FC |
使用手动 ARL 命令 |
9.8 |
|
FC |
使用手动 ARL 命令 |
9.7 及更早版本 |
