ONTAP Select物理交换机配置
建议更改
PDF
基于单交换机和多交换机环境的上游物理交换机配置详细信息。
在从虚拟交换机层到物理交换机的连接决策时，应仔细考量。集群内部流量与外部数据服务的分离应通过二层 VLAN 提供的隔离机制延伸至上游物理网络层。
物理交换机端口应配置为中继端口。ONTAPONTAP Select外部流量可以通过两种方式在多个二层网络中分离。一种方法是使用带有单个端口组的ONTAP VLAN 标记虚拟端口。另一种方法是在 VST 模式下将单独的端口组分配给管理端口 e0a。您还必须根据ONTAP Select版本以及单节点或多节点配置，将数据端口分配给 e0b 和 e0c/e0g。如果外部流量在多个二层网络中分离，则上行链路物理交换机端口应将这些 VLAN 添加到其允许的 VLAN 列表中。
ONTAP Select内部网络流量使用通过链路本地 IP 地址定义的虚拟接口进行传输。由于这些 IP 地址不可路由，因此集群节点之间的内部流量必须通过单个第 2 层网络传输。ONTAPONTAP Select集群节点之间的路由跃点不受支持。
共享物理交换机
下图展示了多节点ONTAP Select集群中一个节点可能使用的交换机配置。在此示例中，托管内部和外部网络端口组的 vSwitch 使用的物理网卡通过缆线连接到同一上游交换机。交换机流量通过包含在不同 VLAN 中的广播域进行隔离。
|
对于ONTAP Select内部网络，标记是在端口组级别完成的。虽然以下示例使用 VGT 作为外部网络，但该端口组同时支持 VGT 和 VST。 |
使用共享物理交换机的网络配置
|
|
在此配置中，共享交换机将成为单点故障。如果可能，应使用多个交换机，以防止物理硬件故障导致集群网络中断。 |
多个物理交换机

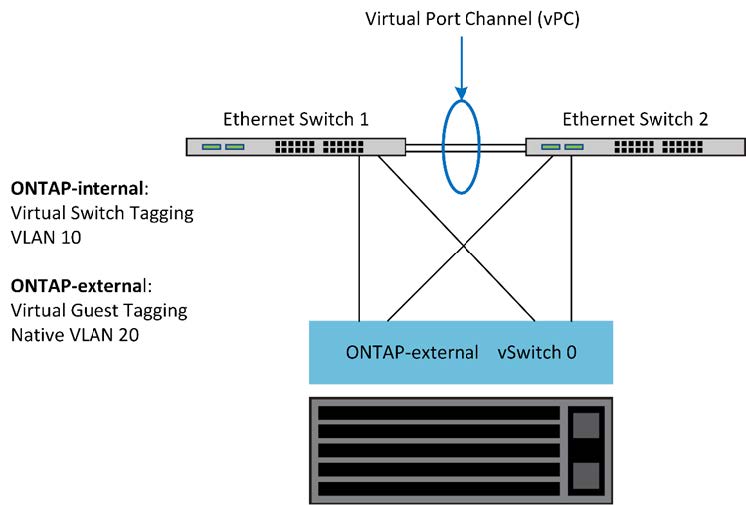

如果需要冗余，应使用多个物理网络交换机。下图显示了多节点ONTAP Select集群中一个节点的推荐配置。内部和外部端口组的网卡都连接到不同的物理交换机，以保护用户免受单个硬件交换机故障的影响。交换机之间配置了虚拟端口通道，以防止生成树问题。
使用多个物理交换机的网络配置
