ONTAP Select vSwitch 配置和双 NIC 和四 NIC 配置的负载平衡策略。
ONTAP Select支持使用标准和分布式 vSwitch 配置。分布式 vSwitch 支持链路聚合结构 (LACP)。链路聚合是一种常见的网络结构，用于聚合跨多个物理适配器的带宽。LACP是一种与供应商无关的标准，它为网络端点提供了一种开放协议，可将多组物理网络端口捆绑到单个逻辑通道中。ONTAPONTAP Select可以与配置为链路聚合组 (LAG) 的端口组配合使用。但是， NetApp建议将各个物理端口用作简单的上行链路（中继）端口，以避免 LAG 配置。在这些情况下，标准和分布式 vSwitch 的最佳实践是相同的。
本节介绍双 NIC 和四 NIC 配置中应使用的 vSwitch 配置和负载平衡策略。
配置ONTAP Select使用的端口组时，应遵循以下最佳实践；端口组级别的负载平衡策略是基于源虚拟端口 ID 的路由。VMware建议在连接到 ESXi 主机的交换机端口上将 STP 设置为 Portfast。
所有 vSwitch 配置都需要至少两个物理网络适配器捆绑到一个 NIC 组中。ONTAPONTAP Select支持双节点集群使用单个 10Gb 链路。但是， NetApp 的最佳实践是通过 NIC 聚合来确保硬件冗余。
在 vSphere 服务器上，NIC 组是一种聚合结构，用于将多个物理网络适配器捆绑到单个逻辑通道中，从而允许所有成员端口分担网络负载。需要注意的是，NIC 组可以在没有物理交换机支持的情况下创建。负载均衡和故障转移策略可以直接应用于 NIC 组，而 NIC 组无需感知上游交换机的配置。在这种情况下，策略仅适用于出站流量。
|
ONTAP Select不支持静态端口通道。分布式 vSwitch 支持启用 LACP 的通道，但使用 LACP LAG 可能会导致 LAG 成员之间的负载分配不均匀。 |
对于单节点集群， ONTAP Deploy 会将ONTAP Select虚拟机配置为使用一个端口组作为外部网络，并使用同一端口组（或可选地使用不同的端口组）作为集群和节点管理流量。对于单节点集群，可以将所需数量的物理端口作为活动适配器添加到外部端口组。
对于多节点集群， ONTAP Deploy 会将每个ONTAP Select虚拟机配置为使用一个或两个端口组用于内部网络，并单独使用一个或两个端口组用于外部网络。集群和节点管理流量可以与外部流量使用同一个端口组，也可以选择使用单独的端口组。集群和节点管理流量不能与内部流量共享同一个端口组。
|
|
ONTAP Select最多支持四个 VMNIC。 |
标准或分布式 vSwitch 和每个节点四个物理端口
多节点集群中的每个节点可以分配四个端口组。每个端口组都有一个活动物理端口和三个备用物理端口，如下图所示。
每个节点具有四个物理端口的 vSwitch
备用列表中端口的顺序很重要。下表提供了四个端口组中物理端口分布的示例。
网络最低配置和推荐配置
| 港口集团 | 外部 1 | 外部 2 | 内部 1 | 内部 2 |
|---|---|---|---|---|
活动 |
vmnic0 |
vmnic1 |
vmnic2 |
vmnic3 |
待机1 |
vmnic1 |
vmnic0 |
vmnic3 |
vmnic2 |
待机2 |
vmnic2 |
vmnic3 |
vmnic0 |
vmnic1 |
待机 3 |
vmnic3 |
vmnic2 |
vmnic1 |
vmnic0 |
下图显示了 vCenter GUI 中外部网络端口组的配置（ONTAP-External 和ONTAP-External2）。请注意，活动适配器来自不同的网卡。在此设置中，vmnic 4 和 vmnic 5 是同一物理网卡上的双端口，而 vmnic 6 和 vminc 7 同样是单独网卡上的双端口（本例中未使用 vnmics 0 至 3）。备用适配器的顺序提供了分层故障转移，其中来自内部网络的端口位于最后。备用列表中的内部端口顺序在两个外部端口组之间进行类似交换。
第 1 部分： ONTAP Select外部端口组配置

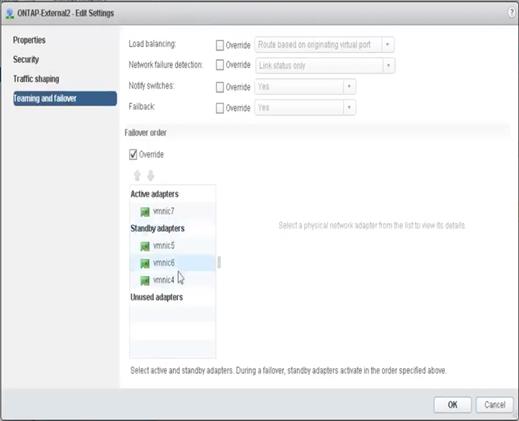

第 2 部分： ONTAP Select外部端口组配置
为了便于阅读，任务分配如下：
| ONTAP- 外部 | ONTAP外部 2 |
|---|---|
活动适配器：vmnic5 备用适配器：vmnic7、vmnic4、vmnic6 |
活动适配器：vmnic7 备用适配器：vmnic5、vmnic6、vmnic4 |
下图显示了内部网络端口组（ONTAP-Internal 和ONTAP-Internal2）的配置。请注意，活动适配器来自不同的网卡。在此设置中，vmnic 4 和 vmnic 5 是同一物理 ASIC 上的双端口，而 vmnic 6 和 vmnic 7 同样是单独 ASIC 上的双端口。备用适配器的顺序提供了分层故障转移，来自外部网络的端口位于最后。备用列表中外部端口的顺序在两个内部端口组之间进行类似交换。
第 1 部分： ONTAP Select内部端口组配置
第 2 部分： ONTAP Select内部端口组
为了便于阅读，任务分配如下：
| ONTAP- 内部 | ONTAP内部 2 |
|---|---|
活动适配器：vmnic4 备用适配器：vmnic6、vmnic5、vmnic7 |
活动适配器：vmnic6 备用适配器：vmnic4、vmnic7、vmnic5 |
标准或分布式 vSwitch 和每个节点两个物理端口
使用两个高速 (25/40 Gb) 网卡时，建议的端口组配置在概念上与使用四个 10 Gb 适配器的配置非常相似。即使仅使用两个物理适配器，也应使用四个端口组。端口组分配如下：
| 港口集团 | 外部 1（e0a、e0b） | 内部 1（e0c、e0e） | 内部 2（e0d、e0f） | 外部 2（e0g） |
|---|---|---|---|---|
活动 |
vmnic0 |
vmnic0 |
vmnic1 |
vmnic1 |
备用 |
vmnic1 |
vmnic1 |
vmnic0 |
vmnic0 |

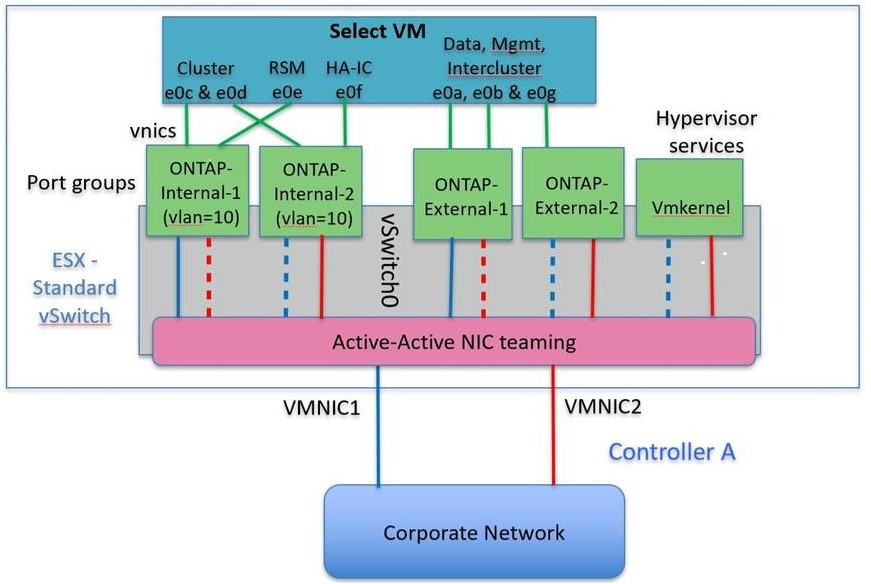

每个节点配备两个高速 (25/40Gb) 物理端口的 vSwitch
使用两个物理端口（10 Gb 或更小）时，每个端口组应配置一个活动适配器和一个备用适配器，且两个适配器的端口方向相反。内部网络仅适用于多节点ONTAP Select集群。对于单节点集群，两个适配器都可以在外部端口组中配置为活动状态。
以下示例展示了一个 vSwitch 的配置以及两个端口组，这两个端口组负责处理多节点ONTAP Select集群的内部和外部通信服务。由于内部网络 VMNIC 属于此端口组，并且配置为待机模式，因此在发生网络中断时，外部网络可以使用内部网络 VMNIC。外部网络的情况则相反。在两个端口组之间交替使用活动和待机 VMNIC 对于ONTAP Select虚拟机在网络中断期间正确进行故障转移至关重要。
每个节点具有两个物理端口（10Gb 或更少）的 vSwitch
具有 LACP 的分布式 vSwitch
在配置中使用分布式 vSwitch 时，可以使用 LACP（尽管这并非最佳实践）来简化网络配置。唯一受支持的 LACP 配置要求所有 VMNIC 位于单个 LAG 中。上行链路物理交换机必须在通道中的所有端口上支持 7,500 到 9,000 之间的 MTU 大小。内部和外部ONTAP Select网络应在端口组级别隔离。内部网络应使用不可路由（隔离）的 VLAN。外部网络可以使用 VST、EST 或 VGT。
以下示例显示了使用 LACP 的分布式 vSwitch 配置。

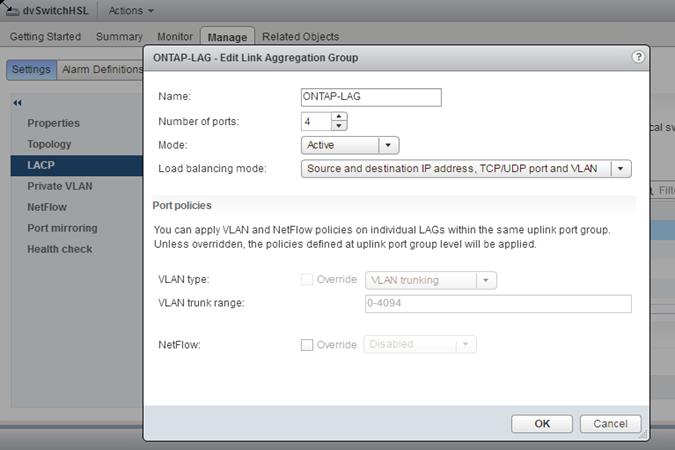

使用 LACP 时的 LAG 属性
使用启用了 LACP 的分布式 vSwitch 的外部端口组配置
使用启用 LACP 的分布式 vSwitch 的内部端口组配置
|
|
LACP 要求您将上游交换机端口配置为端口通道。在分布式 vSwitch 上启用此功能之前，请确保已正确配置启用 LACP 的端口通道。 |
