ONTAP Select的 ESXi 主机配置和准备清单
建议更改
PDF
准备部署ONTAP Select节点的每个 ESXi 虚拟机管理程序主机。准备主机时，需要仔细评估部署环境，以确保主机已正确配置并准备好支持ONTAP Select集群的部署。
|
ONTAP Select Deploy 管理实用程序不会执行虚拟机管理程序主机所需的网络和存储配置。您必须在部署ONTAP Select集群之前手动准备每个主机。 |
步骤 1：准备 ESXi 虚拟机管理程序主机
验证 ESXi 主机和防火墙端口的配置。
-
验证每个 ESXi 是否配置了以下内容：
-
预安装并受支持的虚拟机管理程序
-
VMware vSphere 许可证
-
-
验证同一个 vCenter 服务器是否可以管理集群内部署了ONTAP Select节点的所有主机。
-
验证防火墙端口是否已配置为允许访问 vSphere。这些端口必须处于打开状态，才能支持与ONTAP Select虚拟机的串行端口连接。
建议NetApp建议您打开以下防火墙端口以允许访问 vSphere：
-
端口 7200 – 7400（入站和出站流量）
默认默认情况下，VMware 允许以下端口的访问：
-
端口 22 和端口 1024 – 65535（入站流量）
-
端口 0 – 65535（出站流量）
有关详细信息，请参阅"Broadcom VMware vSphere 文档" 。
-
-
熟悉所需的 vCenter 权限。看"VMware vCenter 服务器"了解更多信息。
步骤 2：检查ONTAP Select集群配置
您可以将ONTAP Select部署为多节点集群或单节点集群。在许多情况下，多节点集群是首选，因为它具有额外的存储容量和高可用性 (HA) 功能。
下图展示了单节点集群和四节点集群使用的ONTAP Select网络。
下图展示了一个单节点集群。外部网络承载客户端、管理和跨集群复制流量（SnapMirror/ SnapVault）。
下图展示了一个包含两个网络的四节点集群。内部网络支持节点之间的通信，以支持ONTAP集群网络服务。外部网络承载客户端、管理和跨集群复制流量 (SnapMirror/ SnapVault)。
下图展示了四节点集群中单个ONTAP Select虚拟机的典型网络配置。其中有两个独立的网络： ONTAP内部网络和ONTAP外部网络。
步骤3：配置Open vSwitch
vSwitch 是用于支持内部和外部网络连接的核心虚拟机管理程序组件。在配置每个虚拟机管理程序 vSwitch 时，您应该考虑以下几点。

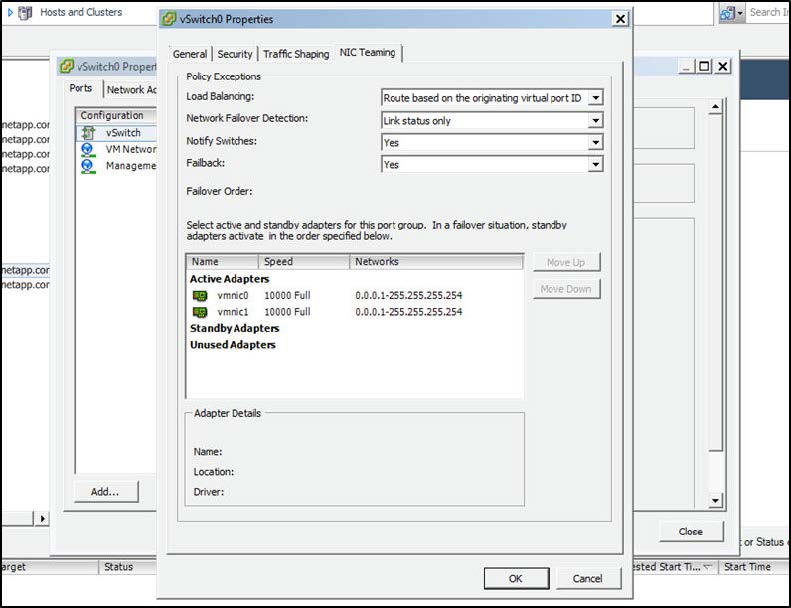

以下步骤适用于典型网络环境中具有两个物理端口（2x10Gb）的 ESXi 主机的 vSwitch 配置。
-
将负载均衡策略设置为“基于原始虚拟端口ID的路由”。
-
将两个适配器都标记为“活动”或将一个适配器标记为“活动”，将另一个适配器标记为“待机”。
-
将“故障回复”设置设为“是”。
-
配置 vSwitch 以使用巨型帧 (9000 MTU)。
-
在 vSwitch 上为内部流量配置端口组 (ONTAP-internal )：
-
该端口组分配给用于集群、HA 互连和镜像流量的ONTAP Select虚拟网络适配器 e0c-e0g。
-
由于此网络预计为私有网络，因此端口组应位于不可路由的 VLAN 上。您应该为端口组添加相应的 VLAN 标记以考虑到这一点。
-
端口组的负载平衡、故障回复和故障转移顺序设置应与 vSwitch 相同。
-
-
在 vSwitch 上为外部流量配置端口组 (ONTAP-external )：
-
该端口组分配给用于数据和管理流量的ONTAP Select虚拟网络适配器 e0a-e0c。
-
端口组可以位于可路由 VLAN 上。根据网络环境，您还应该添加适当的 VLAN 标记或配置端口组以进行 VLAN 中继。
-
端口组的负载平衡、故障回复和故障转移顺序设置应与 vSwitch 相同。
-
