以下部分介绍了有关 NetApp AFX 集群硬件的详细信息。有关 NetApp AFX 硬件的最新信息，请参见"https://hwu.netapp.com"。
支持的硬件
有关 NetApp AFX 支持硬件的最新信息，请查看 "https://hwu.netapp.com"。
节点
NetApp AFX 节点包括 AFX 1K（基于 AFF A1K）和 AFX 2K。这些节点没有用于存储的板载磁盘，旨在实现模块化，以便根据性能要求轻松添加和删除节点。每个节点占用 2U 机架空间，添加到 AFX 集群后可线性提升性能。

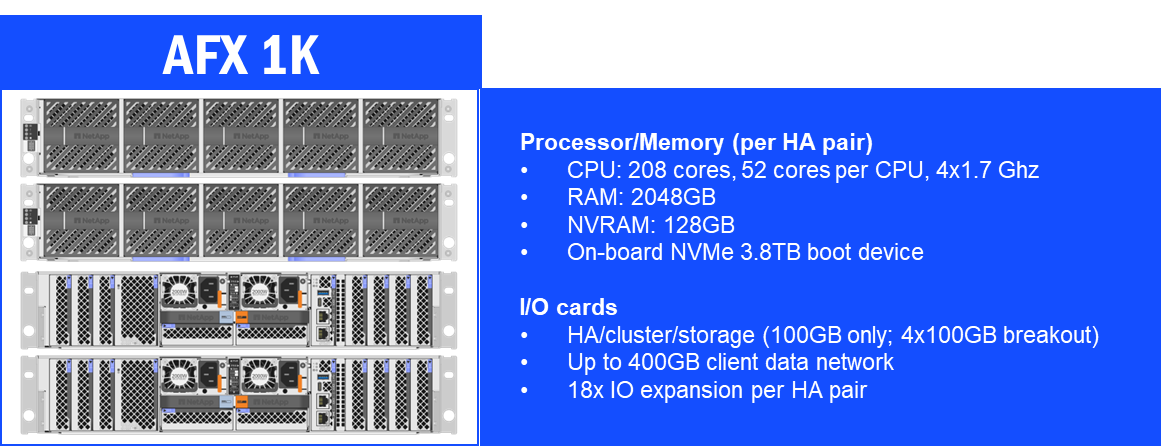

NetApp AFX 1K 节点详细信息

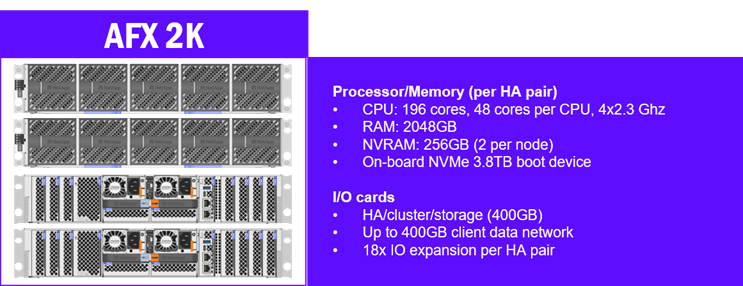

NetApp AFX 2K 节点详细信息
硬件插槽
NetApp AFX 1K 节点使用以下插槽分配。
-
插槽 1 专用于 HA 复制
-
插槽 7 专用于集群复制
-
插槽 10 和 11 专用于存储架通信
NetApp AFX 2K 节点使用以下插槽分配。
-
插槽 1 专用于 HA 复制
-
插槽 2 专用于集群复制
-
插槽 8B 和 10A 专用于存储架通信
磁盘架
NetApp AFX 机架使用与 AFF 系统相同的机箱。AFX 中机架的主要区别在于所使用的模块。NSM140 模块提供了增强的性能功能，并有助于实现分解的 ONTAP。几个关键考虑因素：
-
仅支持完全填充的磁盘架。
-
插入后，NetApp AFX 会自动检测磁盘架。
-
当前没有货架移除支持。

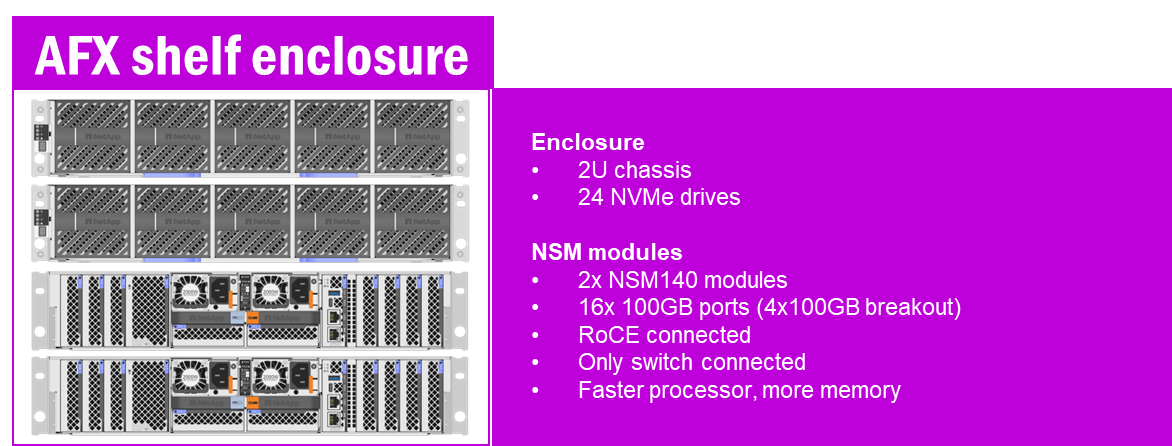

NetApp AFX 磁盘架机箱详细信息
交换机
NetApp AFX 仍然使用后端群集交换机进行群集内通信，例如群集数据库复制、远程数据操作、存储操作和 NVRAM 镜像。在功能上，统一 ONTAP 和 NetApp AFX 集群交换机之间的唯一区别是：
-
400GbE 支持
-
新建 HA VLAN
-
有关详细信息，请参见 "Cisco 交换机数据表"。

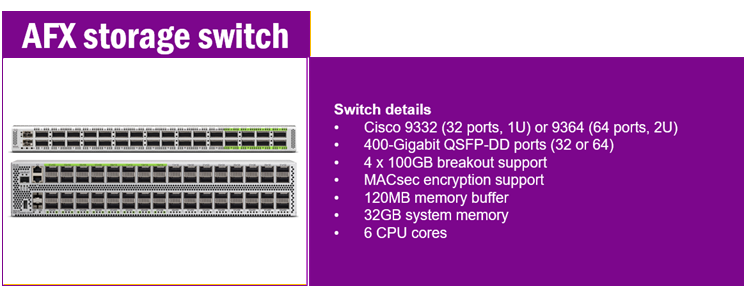

NetApp AFX 集群交换机
集群交换机连接
NetApp AFX 在其许多主要架构概念中大量利用后端集群交换机。例如，集群接口、存储适配器、存储架和 NVRAM 卡都插入集群交换机。集群交换机支持 400GB。后端集群网络端口仅支持与 AFX 1K 平台上的集群交换机进行 100GB 连接，并支持在 AFX 2K 上进行 400GB 连接。因此，AFX 1K 后端节点连接使用 4 x 100GB 分支电缆来减少交换机上使用的端口数量。AFX 2K 使用 1:1 的 400GB 连接到交换机，每个节点 6 个端口（2 个 HA、2 个集群、2 个存储）。存储架模块仍使用 100GB 接口；例如，16 x 100GB 存储架模块端口仅使用交换机上的 4 个端口，而 AFX 1K 节点上的 8 个总端口使用 2 个交换机端口。

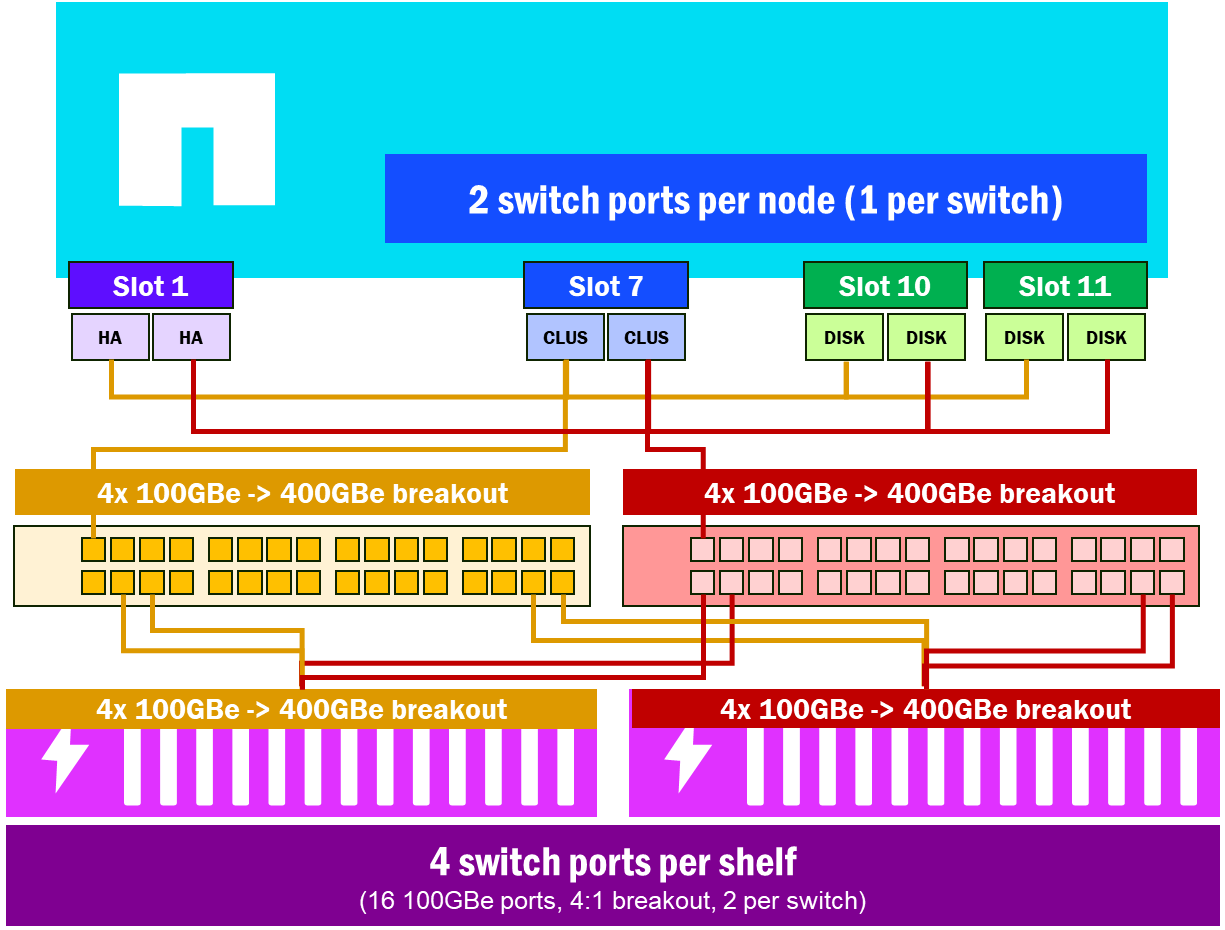

NetApp AFX 交换机布线
交换机选择指南
将每台交换机所需的 400GbE 端口相加，然后选择涵盖该总数的最小交换机类别。NetApp AFX 使用一对集群交换机；独立调整每个交换机的大小。每台交换机上有两个端口保留用于 ISL（9332：端口 31–32；9364：端口 63–64），9332 上有 30 个可用端口，9364 上有 62 个可用端口。
每个交换机的端口数：
-
AFX 1K：每个节点 1 个 400GbE 端口（4 x 100GB 分支上有 4 个 100GB 节点端口）
-
AFX 2K：每个交换机每个节点 3 个 400GbE 端口（每个节点 6 个端口，1:1 400GB：2 HA，2 集群，2 存储）
-
磁盘架：每个磁盘架 2 个 400GbE 端口（每个交换机 8 个 100GB 磁盘架端口，4 x 100GB 分支）
| 所需组合 400GbE 端口数（每台交换机） | 交换机 |
|---|---|
适用于 32 个端口（ISL 后可用 30 个） |
Cisco Nexus 9332D-GX2B (1U，32 x 400GbE) |
可容纳 64 个端口（ISL 后可使用 62 个端口） |
Cisco Nexus 9364D-GX2A (2U，64 x 400GbE) |
超过 64 个端口 |
Cisco Nexus 9808，或如 "Hardware Universe" 中所指定 |
32 节点集群
一个 32 节点集群（当前节点最大值；请参阅"最大值和限制"）在 AFX 1K 上每台交换机消耗 32 × 400GbE 端口，在 AFX 2K 上每台交换机消耗 96 × 400GbE 端口（32 × 3），不含磁盘架。
| 交换机 | AFX 1K（32 个节点） | AFX 2K（32 个节点） |
|---|---|---|
Cisco Nexus 9332D-GX2B |
不支持（32 个节点端口超过 30 个可用端口） |
不支持 |
Cisco Nexus 9364D-GX2A |
32 个节点和 8–12 个磁盘架（4:1 至 8:3） |
不支持（96 个节点端口超过 62 个可用端口） |
Cisco Nexus 9808 |
32 个节点和 8–12 个磁盘架（4:1 至 8:3） |
32 个节点和 8–12 个磁盘架（4:1 至 8:3） |
每个交换机的最大节点计数
节点与磁盘架的比例至少为 4:1，最多为 8:3（请参阅"节点与磁盘架比率"），节点数为偶数（HA 对），且至少需要 2 个磁盘架。以下组合是该范围内每个交换机所能容纳的最大节点数。
| 交换机 | AFX 1K（最大节点数+磁盘架数） | AFX 2K（最多节点 + 磁盘架） |
|---|---|---|
Cisco Nexus 9332D-GX2B |
20 个节点 + 5 个磁盘架（4:1；8:3 不适合剩余端口） |
8 个节点 + 2–3 个磁盘架 |
Cisco Nexus 9364D-GX2A |
32 个节点 + 8–12 个磁盘架 |
16 个节点 + 4–6 个磁盘架 |
Cisco Nexus 9808 |
32 个节点 + 8–12 个磁盘架 |
32 个节点 + 8–12 个磁盘架 |
有关最新支持的交换机型号和限制，请参见 "Hardware Universe" 和 "AFX 布线文档"。
磁盘类型和大小
NetApp AFX 目前仅支持以下尺寸的 NVMe 连接 SSD：
-
15.3 TB
-
30.1 TB
-
60.6 TB
TLC 与 QLC
NetApp AFX 可以利用 TLC 和 QLC 闪存类型。15.3TB 驱动器是 TLC 型号，而大于 30.1TB 的驱动器将是 QLC 型号。无论介质类型如何，都可以满足 NVIDIA SuperPod 认证性能标准。
与 NetApp AFX 一起使用的所有驱动器都是性能等级驱动器，QLC 和 TLC 在读取流量方面的性能几乎相同。与 TLC 相比，QLC 的写入性能有点落后，并且在写入繁重的工作负载下可能会经历更多的磨损平衡。
有关性能数字，请参见 "每架性能"。
在选择正在使用的驱动器类型时，请考虑存储将托管哪些工作负载以及所涉及的性能/容量密度权衡。
