了解 Azure 中的Cloud Volumes ONTAP HA 对

贡献者 netapp-manini
PDF

Cloud Volumes ONTAP高可用性 (HA) 对可在您的云环境出现故障时提供企业可靠性和持续运行。在 Azure 中，存储在两个节点之间共享。

HA 组件

具有页 Blob 的 HA 单可用区配置

Azure 中的Cloud Volumes ONTAP HA 页面 blob 配置包括以下组件：

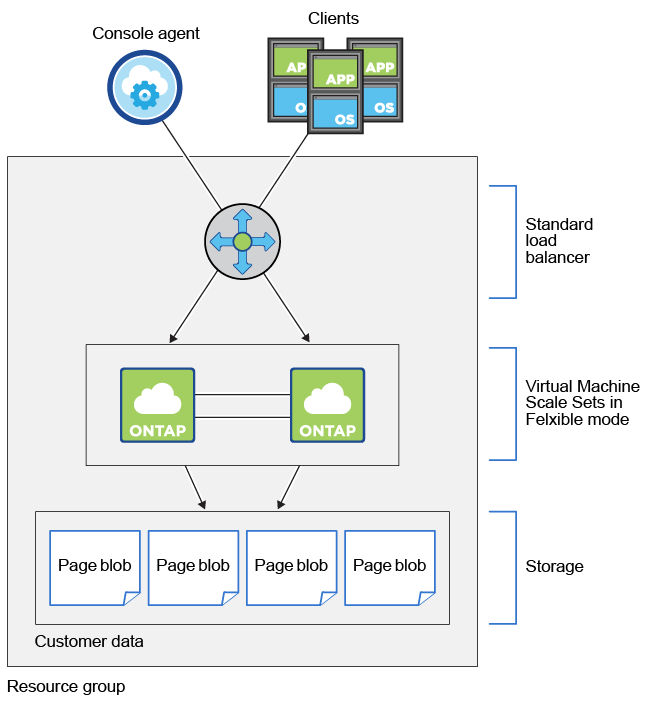

概念图显示了一个负载均衡器管理来自NetApp控制台和客户端的传入流量、VMSS Flex 中的两个Cloud Volumes ONTAP节点、用于启动数据的 SSD 磁盘以及用于客户数据的 Page Blob。

请注意有关NetApp控制台为您部署的 Azure 组件的以下事项：

Azure 标准负载均衡器

负载均衡器管理传入Cloud Volumes ONTAP HA 对的流量。

单个可用区域中的虚拟机

从Cloud Volumes ONTAP 9.15.1 开始，您可以在单个可用区 (AZ) 中创建和管理异构虚拟机 (VM)。您可以在同一可用区内的不同故障域中部署高可用性 (HA) 节点，以确保最佳可用性。要了解有关实现此功能的灵活编排模式的更多信息，请参阅 "Microsoft Azure 文档：虚拟机规模集"。

磁盘

客户数据驻留在高级存储页面 blob 上。每个节点都可以访问其他节点的存储。还需要额外的存储空间"引导、根和核心数据"。

存储帐户

  • 托管磁盘需要一个存储帐户。

  • 由于已达到每个存储帐户的磁盘容量限制，因此高级存储页面 Blob 需要一个或多个存储帐户。

    "Microsoft Azure 文档：Azure 存储可扩展性和存储帐户的性能目标" 。

  • 将数据分层到 Azure Blob 存储需要一个存储帐户。

  • 从Cloud Volumes ONTAP 9.7 开始，控制台为 HA 对创建的存储帐户是通用 v2 存储帐户。

  • 添加Cloud Volumes ONTAP系统时，您可以启用从Cloud Volumes ONTAP 9.7 HA 对到 Azure 存储帐户的 HTTPS 连接。请注意，启用此选项可能会影响写入性能。创建系统后，您无法更改设置。

备注 从Cloud Volumes ONTAP 9.15.0P1 开始，Azure 页面 blob 不再支持新的高可用性对部署。如果您当前在现有的高可用性对部署中使用 Azure 页 Blob，则可以迁移到 Edsv4 系列 VM 和 Edsv5 系列 VM 中较新的 VM 实例类型。"详细了解 Azure 中支持的配置" 。

具有共享托管磁盘的 HA 单可用区域配置

在共享托管磁盘上运行的Cloud Volumes ONTAP HA 单可用区配置包括以下组件：

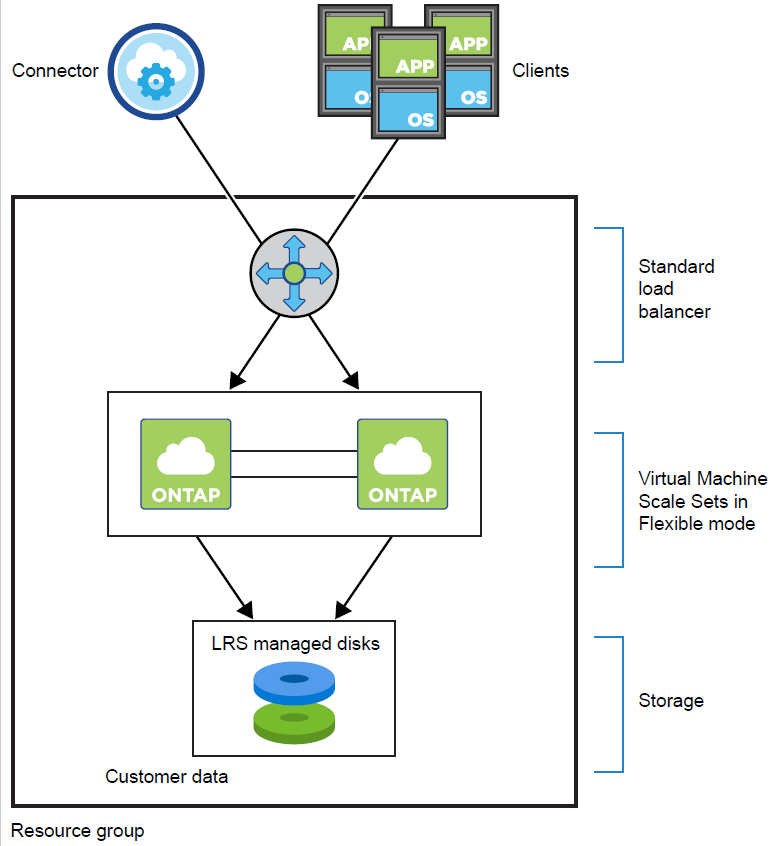

概念图显示了一个负载均衡器管理来自控制台和客户端的传入流量、VMSS Flex 中的两个Cloud Volumes ONTAP节点、用于启动数据的 SSD 磁盘以及用于客户数据的 LRS 管理磁盘。

请注意有关控制台为您部署的 Azure 组件的以下事项：

Azure 标准负载均衡器

负载均衡器管理传入Cloud Volumes ONTAP HA 对的流量。

单个可用区域中的虚拟机

从Cloud Volumes ONTAP 9.15.1 开始，您可以在单个可用区 (AZ) 中创建和管理异构虚拟机 (VM)。您可以在同一可用区内的不同故障域中部署高可用性 (HA) 节点，以确保最佳可用性。要了解有关实现此功能的灵活编排模式的更多信息，请参阅 "Microsoft Azure 文档：虚拟机规模集"。

当满足以下条件时，区域部署将使用高级 SSD v2 托管磁盘：

磁盘

客户数据驻留在本地冗余存储 (LRS) 管理的磁盘上。每个节点都可以访问其他节点的存储。还需要额外的存储空间"启动、根、合作伙伴根、核心和NVRAM数据"。

存储帐户

存储帐户用于基于托管磁盘的部署，以处理诊断日志和分层到 Blob 存储。

HA 多可用区配置

Azure 中的Cloud Volumes ONTAP HA 多可用区域配置包括以下组件：

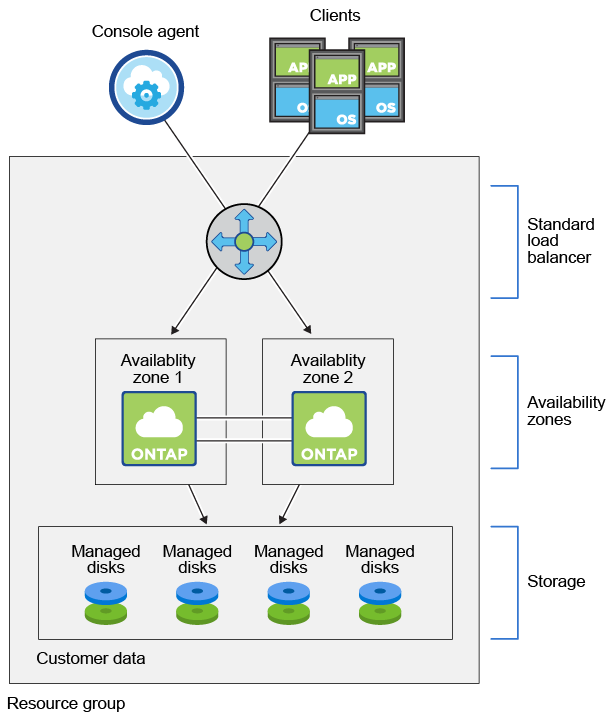

概念图显示了一个负载均衡器，用于管理来自控制台和客户端的传入流量、两个可用区域中的两个Cloud Volumes ONTAP节点、用于启动数据的 SSD 磁盘以及用于客户数据的托管磁盘。

请注意有关控制台为您部署的 Azure 组件的以下事项：

Azure 标准负载均衡器

负载均衡器管理传入Cloud Volumes ONTAP HA 对的流量。

可用区域

HA 多可用区配置采用一种部署模型，其中两个Cloud Volumes ONTAP节点部署到不同的可用区，确保节点位于不同的故障域中以提供冗余和可用性。要了解灵活编排模式下的虚拟机规模集如何使用 Azure 中的可用性区域，请参阅 "Microsoft Azure 文档：创建使用可用性区域的虚拟机规模集"。

磁盘

客户数据驻留在区域冗余存储 (ZRS) 托管磁盘上。每个节点都可以访问其他节点的存储。还需要额外的存储空间"启动、根、合作伙伴根和核心数据"。

存储帐户

存储帐户用于基于托管磁盘的部署，以处理诊断日志和分层到 Blob 存储。

RPO 和 RTO

HA 配置可按照以下方式维护数据的高可用性：

  • 恢复点目标 (RPO) 为 0 秒。您的数据在事务上是一致的，没有数据丢失。

  • 恢复时间目标 (RTO) 为 120 秒。如果发生中断，数据应在 120 秒或更短时间内可用。

存储接管和交还

与物理ONTAP集群类似，Azure HA 对中的存储在节点之间共享。与合作伙伴存储的连接允许每个节点在发生_接管_时访问其他节点的存储。网络路径故障转移机制确保客户端和主机继续与幸存节点通信。当节点重新上线时，合作伙伴将归还存储。

对于 NAS 配置，如果发生故障，数据 IP 地址会在 HA 节点之间自动迁移。

对于 iSCSI， Cloud Volumes ONTAP使用多路径 I/O (MPIO) 和非对称逻辑单元访问 (ALUA) 来管理主动优化路径和非优化路径之间的路径故障转移。

备注 有关哪些特定主机配置支持 ALUA 的信息，请参阅 "NetApp 互操作性表工具"以及 "SAN 主机和云客户端指南"适用于您的主机操作系统。

默认情况下，存储接管、重新同步和恢复都是自动的。无需用户操作。

存储配置

您可以将 HA 对用作主动-主动配置，其中两个节点都向客户端提供数据，或者用作主动-被动配置，其中被动节点仅在接管主动节点的存储后才会响应数据请求。
