StorageGRID SG6200 设备

贡献者 netapp-ivanad
PDF

StorageGRID SG6200 系列设备作为 StorageGRID 系统中的存储节点运行。与所有 StorageGRID 设备一样，它们可以在单个部署中与其他设备型号和仅限软件的节点自由混合。

StorageGRID SG6260 设备包括一个计算控制器，其中一对 NVMe SSD 用作读缓存，以及一个包含两个存储控制器和 60 个 NL-SAS 硬盘驱动器的存储控制器架。通过增加多达两个可选的扩展架，它可以扩展到多达 180 个 NL-SAS 硬盘驱动器。StorageGRID SGF6212 设备是一款全闪存设备，具有紧凑的 1U 外形规格，内置 12 个 NVMe SSD。

设备功能

常规功能

SGF6212 和 SG6260 设备具有以下特点：

  • 集成 StorageGRID 存储节点的存储和计算要素。

  • 包括 StorageGRID 设备安装程序，用于简化存储节点部署和配置。

  • 包括一个底板管理控制器(BMC)、用于监控和诊断计算控制器中的硬件。

数据保护功能

SGF6212 具有以下数据保护功能：

  • 能够在单个SSD发生故障后正常运行、而不会影响对象可用性。

  • 能够在发生多个SSD故障后正常运行、同时尽可能地降低对象可用性(取决于底层RAID方案的设计)。

    备注 根据您配置的ILM策略、对本地不可用对象的请求可以由其他节点处理、因此、可用性通常不会降低。

  • 在使用期间、可从SSD故障中完全恢复、但此故障不会对存放节点根卷的RAID (StorageGRID 操作系统)造成极端损坏。

  • 如果多个SSD故障导致本地数据丢失、则可以从其他节点上的副本或删除编码块自动还原对象数据。

  • 能够作为 "具有缓存的网关节点"。

SG6260 具有以下数据保护功能：

  • 能够在任意两个硬盘驱动器(HDD)发生故障后正常工作、而不会影响对象可用性。

  • 在发生故障和更换事件期间快速清空和重建HDD (如果在安装期间配置了DDP或DDP16)、从而提高了与标准RAID6相比的数据持久性。

  • 在服务期间、可从任意两个HDD故障中完全恢复。

  • 如果多个HDD故障导致本地数据丢失、则可以从其他节点上的副本或删除编码块自动还原对象数据。

SG6200 硬件组件

SGF6212 设备

SGF6212 设备包括以下组件：

计算和存储平台

单机架单元(1U)服务器、包括：

  • 256 GB RAM

  • 240 GB 内部启动驱动器（包括 StorageGRID 软件）

  • 2×1/10 GBase-T端口

  • 4 个 10/25/40/100GbE 以太网端口，用于 Grid/Client 网络流量（或 4 个 200GbE，可选 200 GbE NIC）

  • 12 个 NVMe SSD 用于数据存储

  • 可简化硬件管理的基板管理控制器（ BMC ）

  • 冗余电源和风扇

SG6260 设备

SG6260 设备包含以下组件：

计算控制器

SG6200-CN 控制器是一款单机架单元（1U）服务器，包括：

  • 256 GB RAM

  • 240 GB 内部启动驱动器（包括 StorageGRID 软件）

  • 2×1/10 GBase-T端口

  • 4 个 10/25/40/100GbE 以太网端口，用于 Grid/Client 网络流量（或 4 个 200GbE，可选 200 GbE NIC）

  • 1 个 100 GbE 存储互连端口

  • 两个NVMe SSD用于读取缓存

  • 可简化硬件管理的基板管理控制器（ BMC ）

  • 冗余电源和风扇

存储控制器架

E系列E4000控制器架(存储阵列)是一个4U磁盘架、包括：

  • 两个E4000系列控制器(双工配置)、用于提供存储控制器故障转移支持

  • 五抽屉驱动器架、可容纳60个3.5英寸NL) SAS驱动器

  • 冗余电源和风扇

可选：存储扩展架

每个 SG6260 设备可以有一个或两个扩展架，共计 180 个驱动器。扩展架可以在初始部署期间安装或稍后添加。

E系列DE460C机箱是一个4U磁盘架、其中包括：

  • 两个输入 / 输出模块（ IOM ）

  • 五个抽盒，每个抽盒容纳 12 个 NL-SAS 驱动器，总共 60 个驱动器

  • 冗余电源和风扇

SGF6212 和 SG6260 示意图

SGF6212 正视图

此图显示了 SGF6212 的正面（不带挡板）。该设备包括一个包含 12 个 SSD 驱动器的 1U 计算和存储平台。

SGF6212 正视图

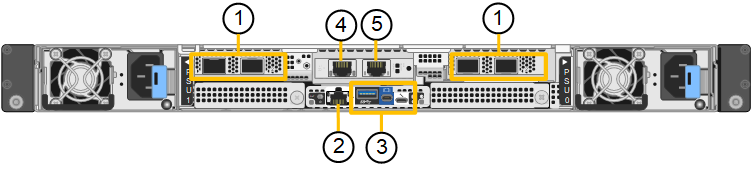

SGF6212 后视图

此图显示了 SGF6212 的背面，包括端口、风扇和电源。

SGF6212 后视图
Callout Port Type 使用 …​

1.

网络端口 1-4

10/25/40/100/200-GbE，基于电缆或收发器类型、交换机速度和配置的链路速度。

本机支持 QSFP56（最大 200GbE/端口）、QSFP28（最大 100GbE/端口）和 QSFP+（40GbE）（200GbE 速度需要 200GbE NIC 选项）。可选的 SFP+（10GbE）或 SFP28（25GbE）收发器可以与 QSA（单独出售）一起使用。

连接到网格网络和 StorageGRID 客户端网络。

2.

BMC 管理端口

1-GbE （ RJ-45 ）

连接到设备基板管理控制器。

3.

诊断和支持端口

  • Mini DisplayPort 接口

  • USB 3.0 端口

  • 微型USB控制台端口

保留供技术支持使用。

4.

管理网络端口 1

1/10 GbE (RJ-45)

将设备连接到 StorageGRID 的管理网络。

5.

管理网络端口 2

1/10 GbE (RJ-45)

选项：

  • 与管理网络端口1绑定、以冗余连接到StorageGRID 的管理网络。

  • 保持断开连接并可用于临时本地访问（ IP 169.254.0.1 ）。

  • 在安装期间、如果DHCP分配的IP地址不可用、请使用端口2进行IP配置。

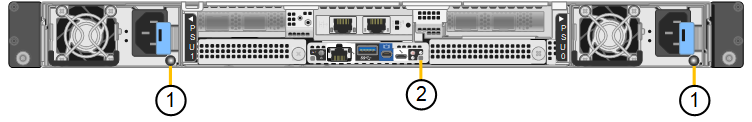

此图显示了电源的位置，并标识了 SGF6212 背面的 LED。其他状态和活动指示灯位于设备端口上。这些 LED 可能因设备型号而异。

后部 LED SGF6212
Callout LED State

1.

电源指示灯

  • 绿色、稳定亮起：设备已通电、电源按钮已打开。

  • 绿色、闪烁：设备已通电、电源按钮已关闭。

  • 熄灭：设备未通电。

  • 琥珀色：电源故障。

2.

识别LED

  • 蓝色，闪烁：表示机柜或机架中的设备。

  • 蓝色，实心：表示机柜或机架中的设备。

  • 关闭：设备在机柜或机架中无法在视觉上识别。

SG6260 前视图

此图显示了 SG6260 的正面，其中包括一个 1U 计算控制器和一个 4U 机架，该机架包含两个存储控制器和五个驱动器抽屉中的 60 个驱动器。

SG6260 正视图
Callout Description

1.

卸下前挡板的 SG6200-CN 计算控制器

2.

已卸下前挡板的E4000控制器架(可选扩展架看起来相同)

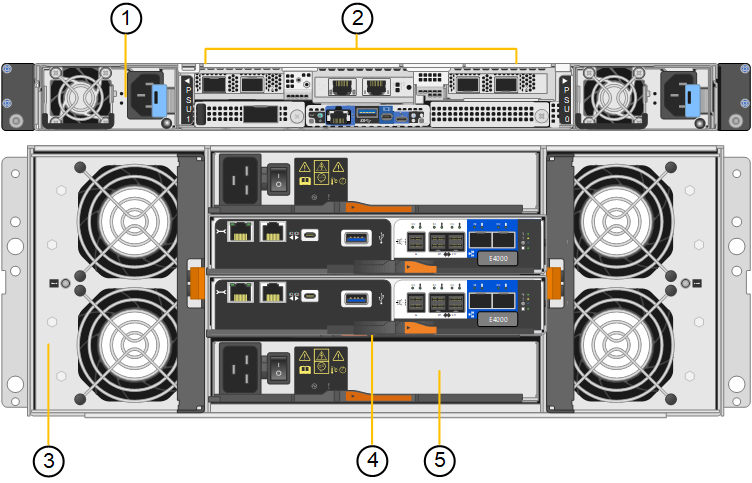

SG6260 后视图

此图显示了 SG6260 的背面，包括计算和存储控制器、风扇和电源。

SG6260 后视图
Callout Description

1.

用于 SG6200-CN 计算控制器的电源（1/2）

2.

SG6200-CN 计算控制器的连接器

3.

E4000控制器架的风扇(图1)

4.

E 系列 E400 存储控制器（1/2）和连接器

5.

E4000控制器架的电源(图1)

SG6200 控制器

SG6200-CN 计算控制器

  • 为设备提供计算资源。

  • 包括 StorageGRID 设备安装程序。

    备注 设备上未预安装 StorageGRID 软件。部署设备时，系统会从管理节点检索此软件。

  • 可以连接到所有三个 StorageGRID 网络，包括网格网络，管理网络和客户端网络。

  • 连接到 E 系列存储控制器并作为启动程序运行。

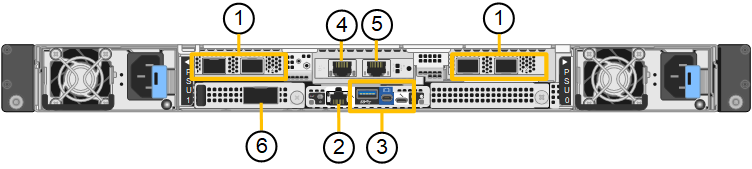

此图显示了 SG6200-CN 计算控制器背面的端口。

SG6200-CN 后连接器
Callout Port Type 使用 …​

1.

网络端口 1-4

10/25/40/100/200-GbE，基于电缆或收发器类型、交换机速度和配置的链路速度。本机支持 QSFP56（最大 200GbE/端口）、QSFP28（最大 100GbE/端口）和 QSFP+（40GbE）（200GbE 速度需要 200GbE NIC 选项）。可选的 SFP+（10GbE）或 SFP28（25GbE）收发器可以与 QSA（单独出售）一起使用。

连接到网格网络和 StorageGRID 客户端网络。

2.

BMC 管理端口

1-GbE （ RJ-45 ）

连接到 SG6200-CN 基板管理控制器。

3.

诊断和支持端口

  • Mini DisplayPort 接口

  • USB 3.0 端口

  • 微型USB控制台端口

保留供技术支持使用。

4.

管理网络端口 1

1/10 GbE (RJ-45)

将 SG6200-CN 连接到 StorageGRID 的管理网络。

5.

管理网络端口 2

1/10 GbE (RJ-45)

选项：

  • 与管理端口 1 绑定，以便与 StorageGRID 的管理网络建立冗余连接。

  • 保持未连接状态，并可用于临时本地访问（ IP 169.254.0.1 ）。

  • 在安装期间、如果DHCP分配的IP地址不可用、请使用端口2进行IP配置。

6.

互连端口

100 GbE

将 SG6200-CN 控制器连接到 E4000 控制器。

此图显示了 SG6200-CN 计算控制器背面的电源和识别 LED 的位置。其他状态和活动 LED 位于设备端口上。这些 LED 可能因设备型号而异。

后面 LED SG6200-CN
Callout LED State

1.

电源指示灯

  • 绿色、稳定亮起：设备已通电、电源按钮已打开。

  • 绿色、闪烁：设备已通电、电源按钮已关闭。

  • 熄灭：设备未通电。

  • 琥珀色：电源故障。

2.

识别LED

  • 蓝色，闪烁：表示机柜或机架中的设备。

  • 蓝色，实心：表示机柜或机架中的设备。

  • 关闭：设备在机柜或机架中无法在视觉上识别。

SG6260：E4000 存储控制器

  • 两个控制器，用于提供故障转移支持。

  • 管理驱动器上的数据存储。

  • 在双工配置中用作标准 E 系列控制器。

  • 包括 SANtricity 操作系统软件（控制器固件）。

  • 包括用于监控存储硬件和管理警报的 SANtricity System Manager ， AutoSupport 功能和驱动器安全功能。

  • 连接到 SG6200-CN 控制器，并提供对存储的访问权限。

E4000控制器上的连接器
Callout Port Type 使用 …​

1.

管理端口 1

1 Gb （ RJ-45 ）以太网

  • 端口 1 选项：

    • 连接到管理网络以启用对 SANtricity 系统管理器的直接 TCP/IP 访问

    • 保持未连接状态以保存交换机端口和 IP 地址。 使用网格管理器或存储网格设备安装程序访问SANtricity System Manager。

注意：如果选择使端口1保持未接线状态，则某些可选的SANtricity功能(例如用于准确日志时间戳的NTP同步)将不可用。

2.

诊断和支持端口

  • RJ-45 串行端口

  • 微型 USB 串行端口

  • USB 端口

保留供技术支持使用。

3.

驱动器扩展端口 1 和 2

12 Gb/ 秒 SAS

将端口连接到扩展架中 IOM 上的驱动器扩展端口。

4.

互连端口 1 和 2

25GbE iSCSI

将每个 E4000 控制器连接到 SG6200-CN 控制器。

SG6200-CN 控制器有四个连接（每个 E4000 两个）。

SG6260：可选扩展架的 IOM

扩展架包含两个输入 / 输出模块（ IOM ），这些模块连接到存储控制器或其他扩展架。

IOM连接器

IOM 背面
Callout Port Type 使用 …​

1.

驱动器扩展端口 1-4

12 Gb/ 秒 SAS

将每个端口连接到存储控制器或其他扩展架（如果有）。
