不同類型的 QoS 策略如何在吞吐量圖表中顯示
建議變更
PDF
您可以在效能資源管理器和工作負載分析 IOPS、IOPS/TB 和 MB/s 圖表中查看已套用於磁碟區或 LUN 的ONTAP定義的服務品質 (QoS) 策略設定。圖表中顯示的資訊會根據應用於工作負載的 QoS 策略的類型而不同。
吞吐量最大值（或“峰值”）設定定義了工作負載可以消耗的最大吞吐量，從而限制了對系統資源競爭工作負載的影響。吞吐量最小值（或「預期」）設定定義了工作負載必須具備的最小吞吐量，以便關鍵工作負載能夠滿足最小吞吐量目標，而不管競爭工作負載的需求如何。
IOPS 和 MB/s 的共享和非共享 QoS 策略使用術語「最小值」和「最大值」來定義下限和上限。 ONTAP 9.3 中引入的 IOPS/TB 自適應 QoS 策略使用術語「預期」和「峰值」來定義下限和上限。
雖然ONTAP允許您建立這兩種類型的 QoS 策略，但根據它們如何應用於工作負載，QoS 策略將以三種方式顯示在效能圖表中。
| 保單類型 | 功能 | Unicum Manager 介面中的指示器 |
|---|---|---|
指派給單一工作負載的 QoS 共用策略，或指派給單一工作負載或多個工作負載的 QoS 非共用策略 |
每個工作負載可以使用指定的吞吐量設定 |
顯示“（QoS）” |
指派給多個工作負載的 QoS 共用策略 |
所有工作負載共享指定的吞吐量設定 |
顯示“（QoS 共享）” |
分配給單一工作負載或多個工作負載的自適應 QoS 策略 |
每個工作負載可以使用指定的吞吐量設定 |
顯示“（QoS 自適應）” |

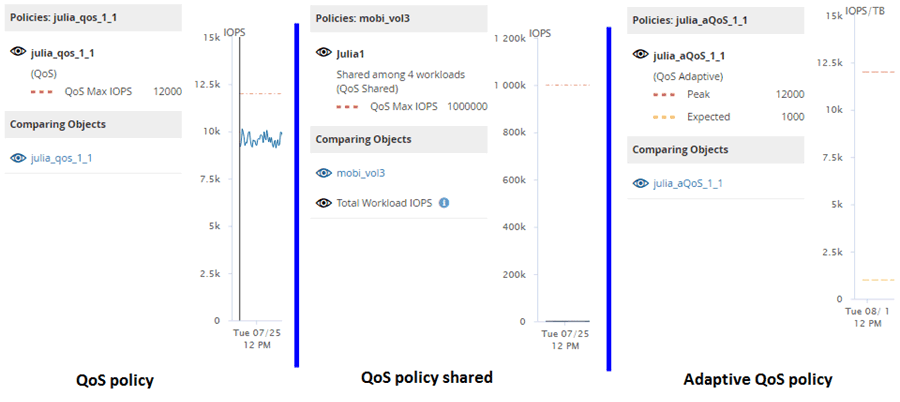

下圖顯示了計數器圖表中三個選項的顯示方式的範例。
當已在 IOPS 中定義的正常 QoS 策略出現在工作負載的 IOPS/TB 圖表中時， ONTAP會將 IOPS 值轉換為 IOPS/TB 值，且 Unified Manager 會在 IOPS/TB 圖表中顯示該策略以及文字「QoS，在 IOPS 中定義」。
當已在 IOPS/TB 中定義的自適應 QoS 策略出現在工作負載的 IOPS 圖表中時， ONTAP會將 IOPS/TB 值轉換為 IOPS 值，且 Unified Manager 在 IOPS 圖表中顯示該策略以及文字「QoS Adaptive - Used, defined in IOPS/TB」分配設定的配置方式。當分配設定設為“allocated-space”時，峰值 IOPS 是根據磁碟區的大小計算的。當分配設定設為「已使用空間」時，峰值 IOPS 是根據磁碟區中儲存的資料量計算的，同時考慮儲存效率。
|
IOPS/TB 圖表僅當磁碟區使用的邏輯容量大於或等於 128 GB 時才顯示效能資料。當所選時間範圍內已使用容量低於 128 GB 時，圖表中會顯示缺口。 |
