TR 4942：使用 VMware HCX 將工作負載遷移到 FSx ONTAP資料儲存區

貢獻者 kevin-hoke
PDF

Amazon Web Services (AWS) 上的 VMware Cloud (VMC) 及其在Amazon FSx ONTAP上的補充 NFS 資料儲存的常見用例是遷移 VMware 工作負載。 VMware HCX 是一種首選方案，它提供了各種遷移方法，將在任何 VMware 支援的資料儲存上運行的本機虛擬機 (VM) 及其資料移至 VMC 資料存儲，其中包括 FSx ONTAP上的補充 NFS 資料儲存。

概述：使用 VMware HCX、FSx ONTAP補充資料儲存區和 VMware Cloud 遷移虛擬機

VMware HCX 主要是一個行動平台，旨在簡化跨雲端的工作負載遷移、工作負載重新平衡和業務連續性。它是 AWS 上 VMware Cloud 的一部分，提供多種遷移工作負載的方法，並可用於災難復原 (DR) 操作。

本文檔提供了在本機和雲端資料中心端部署和配置 VMware HCX（包括其所有主要元件）的逐步指導，從而實現各種 VM 遷移機制。

有關詳細信息，請參閱 "VMware HCX 使用者指南"和 "安裝清單 B - 使用 VMware Cloud on AWS SDDC 目標環境的 HCX"。

摘要步驟

此清單提供了安裝和設定 VMware HCX 的進階步驟：

  1. 透過 VMware Cloud Services Console 為 VMC 軟體定義資料中心 (SDDC) 啟動 HCX。

  2. 在本機 vCenter Server 中下載並部署 HCX Connector OVA 安裝程式。

  3. 使用許可證金鑰啟動 HCX。

  4. 將本機 VMware HCX Connector 與 VMC HCX Cloud Manager 配對。

  5. 設定網路設定檔、計算設定檔和服務網格。

  6. （可選）執行網路擴展以擴展網路並避免重新 IP。

  7. 驗證設備狀態並確保可以遷移。

  8. 遷移虛擬機器工作負載。

先決條件

在開始之前，請確保滿足以下先決條件。有關更多信息，請參閱 "準備安裝" 。在滿足先決條件（包括連接性）後，透過從 VMC 的 VMware HCX 控制台產生許可證金鑰來設定和啟動 HCX。 HCX 啟動後，vCenter 外掛程式即部署，可透過 vCenter 控制台存取管理。

在繼續 HCX 啟動和部署之前，必須完成以下安裝步驟：

  1. 使用現有的 VMC SDDC 或按照此步驟建立新的 SDDC"NetApp連結"或者這個 "VMware 連結"。

  2. 從本機 vCenter 環境到 VMC SDDC 的網路路徑必須支援使用 vMotion 遷移虛擬機器。

  3. 確保所需的 "防火牆規則和連接埠"允許在本機 vCenter Server 和 SDDC vCenter 之間進行 vMotion 流量。

  4. FSx ONTAP NFS 磁碟區應作為補充資料儲存安裝在 VMC SDDC 中。若要將 NFS 資料儲存附加到適當的集群，請按照此處概述的步驟操作"NetApp連結"或者這個 "VMware 連結"。

進階架構

為了測試目的，用於此驗證的本機實驗室環境透過站點到站點 VPN 連接到 AWS VPC，從而允許透過外部傳輸網關在本地連接到 AWS 和 VMware 雲端 SDDC。 HCX 遷移和網路擴充流量透過網際網路在本地和 VMware 雲端目標 SDDC 之間流動。可以修改此架構以使用 Direct Connect 私有虛擬介面。

下圖描述了高階架構。

此圖顯示輸入/輸出對話框或表示書面內容

解決方案部署

請按照一系列步驟完成此解決方案的部署：

步驟 1：使用附加組件選項透過 VMC SDDC 啟動 HCX

若要執行安裝，請完成以下步驟：

  1. 登入 VMC 控制台 "vmc.vmware.com"並訪問庫存。

  2. 若要選擇適當的 SDDC 並存取附加元件，請按一下 SDDC 上的「檢視詳細資料」並選擇「附加元件」標籤。

  3. 按一下「啟動 VMware HCX」。

    註 此步驟最多需要 25 分鐘才能完成。

    此圖顯示輸入/輸出對話框或表示書面內容

  4. 部署完成後，透過確認 HCX Manager 及其相關外掛程式在 vCenter 控制台中可用於驗證部署。

  5. 建立適當的管理網關防火牆以開啟存取 HCX 雲端管理器所需的連接埠。 HCX 雲端管理器現在已準備好進行 HCX 作業。

步驟 2：在本機 vCenter Server 中部署安裝程式 OVA

為了使本地連接器能夠與 VMC 中的 HCX 管理器通信，請確保在本地環境中開啟了相應的防火牆連接埠。

  1. 從 VMC 控制台導覽至 HCX 儀表板，前往管理，然後選擇系統更新標籤。按一下「請求下載連結」以取得 HCX 連接器 OVA 映像。

  2. 下載 HCX 連接器後，在本機 vCenter Server 中部署 OVA。右鍵點選 vSphere 叢集並選擇部署 OVF 範本選項。

    此圖顯示輸入/輸出對話框或表示書面內容

  3. 在部署 OVF 範本精靈中輸入所需信息，按一下下一步，然後按一下完成以部署 VMware HCX 連接器 OVA。

  4. 手動啟動虛擬設備。有關逐步說明，請轉至 "VMware HCX 使用者指南"。

步驟 3：使用許可證金鑰啟動 HCX Connector

在本機部署 VMware HCX Connector OVA 並啟動裝置後，請完成以下步驟以啟動 HCX Connector。從 VMC 的 VMware HCX 控制台產生許可證金鑰，並在 VMware HCX 連接器設定期間輸入許可證。

  1. 從 VMware Cloud Console 中，前往“清單”，選擇 SDDC，然後按一下“查看詳細資料”。在「附加元件」標籤的 VMware HCX 磁貼中，按一下「開啟 HCX」。

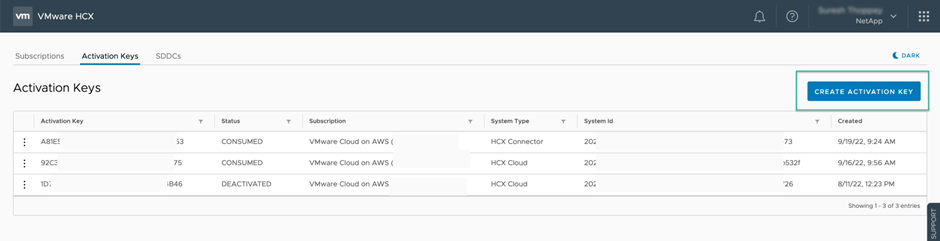

  2. 在「啟動金鑰」標籤中，按一下「建立啟動金鑰」。選擇系統類型為HCX連接器，然後按一下確認以產生金鑰。複製啟動密鑰。

    此圖顯示輸入/輸出對話框或表示書面內容

    註 每個在本地部署的 HCX 連接器都需要單獨的金鑰。

  3. 登入本機 VMware HCX 連接器，網址為 `"https://hcxconnectorIP:9443"`使用管理員憑證。

    註 使用 OVA 部署期間定義的密碼。

  4. 在許可部分，輸入從步驟 2 複製的啟動金鑰，然後按一下啟動。

    註 本機 HCX 連接器必須具有 Internet 存取權限才能成功完成啟動。

  5. 在資料中心位置下，提供在本機安裝 VMware HCX 管理器所需的位置。按一下「Continue（繼續）」。

  6. 在系統名稱下，更新名稱並按一下繼續。

  7. 選擇“是”，然後“繼續”。

  8. 在「連接您的 vCenter」下，提供 vCenter Server 的 IP 位址或完全限定網域名稱 (FQDN) 和憑證，然後按一下「繼續」。

    註 使用 FQDN 以避免日後出現通訊問題。

  9. 在設定 SSO/PSC 下，提供平台服務控制器的 FQDN 或 IP 位址，然後按一下繼續。

    註 輸入 vCenter Server 的 IP 位址或 FQDN。

  10. 驗證資訊輸入是否正確，然後按一下「重新啟動」。

  11. 完成後，vCenter Server 顯示為綠色。 vCenter Server 和 SSO 都必須具有正確的設定參數，這些參數應與上一頁相同。

    註 此過程大約需要 10 到 20 分鐘，以便將插件新增至 vCenter Server。

此圖顯示輸入/輸出對話框或表示書面內容

步驟 4：將本機 VMware HCX Connector 與 VMC HCX Cloud Manager 配對

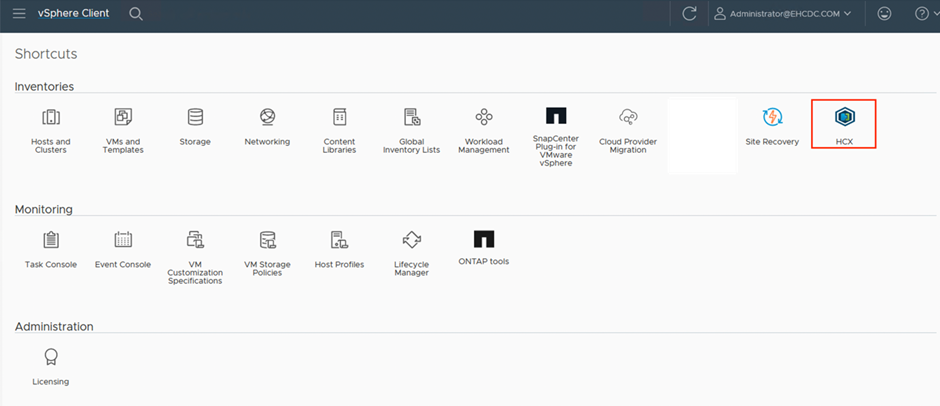

  1. 若要在本機 vCenter Server 和 VMC SDDC 之間建立網站對，請登入本機 vCenter Server 並造訪 HCX vSphere Web Client 外掛程式。

    此圖顯示輸入/輸出對話框或表示書面內容

  2. 在基礎架構下，按一下新增網站配對。若要對遠端網站進行驗證，請輸入 VMC HCX Cloud Manager URL 或 IP 位址以及 CloudAdmin 角色的憑證。

    此圖顯示輸入/輸出對話框或表示書面內容

    註 可以從 SDDC 設定頁面檢索 HCX 資訊。

    此圖顯示輸入/輸出對話框或表示書面內容

    此圖顯示輸入/輸出對話框或表示書面內容

  3. 若要啟動網站配對，請按一下「連線」。

    註 VMware HCX Connector 必須能夠透過連接埠 443 與 HCX Cloud Manager IP 通訊。

  4. 建立配對後，新配置的網站配對可在 HCX 儀表板上取得。

步驟 5：設定網路設定檔、計算設定檔和服務網格

VMware HCX Interconnect (HCX-IX) 裝置透過網際網路提供安全隧道功能以及與目標網站的專用連接，從而實現複製和基於 vMotion 的功能。互連提供加密、流量工程和 SD-WAN。若要建立 HCI-IX 互連設備，請完成下列步驟：

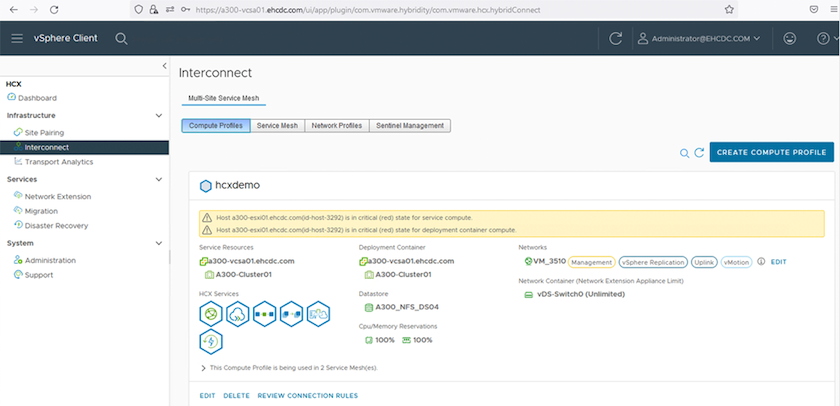

  1. 在「基礎架構」下，選擇「互連」>「多站點服務網格」>「計算設定檔」>「建立計算設定檔」。

    註 計算設定檔包含部署互連虛擬設備所需的運算、儲存和網路部署參數。他們還指定 VMware 資料中心的哪些部分可供 HCX 服務存取。

    有關詳細說明，請參閱 "建立計算配置檔案"。

    此圖顯示輸入/輸出對話框或表示書面內容

  2. 建立計算設定檔後，透過選擇多站點服務網格 > 網路設定檔 > 建立網路設定檔來建立網路設定檔。

  3. 網路設定檔定義了 HCX 將用於其虛擬設備的一系列 IP 位址和網路。

    註 這將需要兩個或更多 IP 位址。這些 IP 位址將從管理網路指派給虛擬設備。

    此圖顯示輸入/輸出對話框或表示書面內容

    有關詳細說明，請參閱 "建立網路設定檔"。

    註 如果您透過網際網路連接 SD-WAN，則必須在「網路和安全性」部分下保留公共 IP。

  4. 若要建立服務網格，請選擇「互連」選項中的「服務網格」標籤，然後選擇本機和 VMC SDDC 網站。

    服務網格建立本地和遠端計算和網路設定檔對。

    此圖顯示輸入/輸出對話框或表示書面內容

    註 此過程的一部分涉及部署將在來源站點和目標站點上自動配置的 HCX 設備，從而建立安全的傳輸結構。

  5. 選擇來源和遠端計算配置文件，然後按一下繼續。

    此圖顯示輸入/輸出對話框或表示書面內容

  6. 選擇需要啟動的服務並點擊繼續。

    此圖顯示輸入/輸出對話框或表示書面內容

    註 複製輔助 vMotion 遷移、SRM 整合和 OS 輔助遷移需要 HCX Enterprise 授權。

  7. 為服務網格建立名稱，然後按一下「完成」開始建立程序。部署大約需要 30 分鐘才能完成。配置服務網格後，遷移工作負載虛擬機器所需的虛擬基礎架構和網路已建立。

    此圖顯示輸入/輸出對話框或表示書面內容

步驟 6：遷移工作負載

HCX 在兩個或多個不同的環境（例如本地和 VMC SDDC）之間提供雙向遷移服務。可以使用各種遷移技術將應用程式工作負載遷移到 HCX 激活站點和從 HCX 激活站點遷移，例如 HCX 批量遷移、HCX vMotion、HCX 冷遷移、HCX 複製輔助 vMotion（HCX 企業版提供）和 HCX OS 輔助遷移（HCX 企業版提供）。

要了解有關可用的 HCX 遷移技術的更多信息，請參閱 "VMware HCX 遷移類型"

HCX-IX 設備使用行動代理服務執行 vMotion、Cold 和複製輔助 vMotion (RAV) 遷移。

註 HCX-IX 設備將行動代理服務新增為 vCenter Server 中的主機物件。此物件上顯示的處理器、記憶體、儲存和網路資源並不代表託管 IX 裝置的實體虛擬機器管理程式上的實際消耗。

此圖顯示輸入/輸出對話框或表示書面內容

VMware HCX vMotion

本節介紹 HCX vMotion 機制。此遷移技術使用 VMware vMotion 協定將虛擬機器遷移到 VMC SDDC。 vMotion 遷移選項用於一次遷移單一 VM 的 VM 狀態。此遷移方法期間不會中斷服務。

註 應該實施網路擴充（針對虛擬機器所連接的連接埠群組），以便遷移虛擬機器而無需更改 IP 位址。

  1. 從本機 vSphere 用戶端，前往“清單”，右鍵點選要遷移的虛擬機，然後選擇“HCX 動作”>“遷移到 HCX 目標網站”。

    此圖顯示輸入/輸出對話框或表示書面內容

  2. 在遷移虛擬機器精靈中，選擇遠端站點連線（目標 VMC SDDC）。

    此圖顯示輸入/輸出對話框或表示書面內容

  3. 新增群組名，並在傳輸和放置下更新必填欄位（叢集、儲存和目標網路），按一下驗證。

    此圖顯示輸入/輸出對話框或表示書面內容

  4. 驗證檢查完成後，按一下“Go”開始遷移。

    註 vMotion 傳輸擷取 VM 活動記憶體、其執行狀態、其 IP 位址和其 MAC 位址。有關 HCX vMotion 的要求和限制的更多信息，請參閱 "了解 VMware HCX vMotion 和冷遷移"。

  5. 您可以從 HCX > 遷移儀表板監控 vMotion 的進度和完成情況。

    此圖顯示輸入/輸出對話框或表示書面內容

VMware 複製輔助 vMotion

您可能從 VMware 文件中註意到，VMware HCX Replication Assisted vMotion (RAV) 結合了批量遷移和 vMotion 的優勢。批次遷移使用 vSphere Replication 並行遷移多個虛擬機器 - 虛擬機器在切換期間重新啟動。 HCX vMotion 遷移時無需停機，但它是在複製群組中一次一個虛擬機器地連續執行的。 RAV 並行複製虛擬機器並保持同步，直到切換視窗。在切換過程中，它一次遷移一個虛擬機，虛擬機不會停機。

以下螢幕截圖顯示了作為複製輔助 vMotion 的遷移設定檔。

此圖顯示輸入/輸出對話框或表示書面內容

與少量虛擬機器的 vMotion 相比，複製的持續時間可能會更長。使用 RAV，僅同步增量並包含記憶體內容。以下是遷移狀態的螢幕截圖 - 它顯示了遷移的開始時間對於每個虛擬機器都是相同的，而結束時間是不同的。

此圖顯示輸入/輸出對話框或表示書面內容

有關 HCX 遷移選項以及如何使用 HCX 將工作負載從本地遷移到 VMware Cloud on AWS 的更多信息，請參閱 "VMware HCX 使用者指南"。

註 VMware HCX vMotion 需要 100Mbps 或更高的吞吐量能力。
註 目標 VMC FSx ONTAP資料儲存必須有足夠的空間來容納遷移。

結論

無論您的目標是全雲還是混合雲，以及駐留在本地任何類型/供應商存儲上的數據， Amazon FSx ONTAP和 HCX 都提供了部署和遷移工作負載的絕佳選擇，同時通過使數據要求無縫連接到應用程序層來降低 TCO。無論用例如何，選擇 VMC 和 FSx ONTAP資料儲存都可以快速實現雲端優勢、跨本地和多個雲端的一致基礎架構和操作、工作負載的雙向可移植性以及企業級容量和效能。使用 VMware vSphere 複製、VMware vMotion 甚至 NFC 複製來連接儲存和遷移虛擬機器所採用的流程和程式相同。

總結

該文件的要點包括：

  • 現在您可以將Amazon FSx ONTAP用作 VMC SDDC 的資料儲存。

  • 您可以輕鬆地將資料從任何本地資料中心遷移到使用 FSx ONTAP資料儲存運行的 VMC

  • 您可以輕鬆擴大或縮小 FSx ONTAP資料儲存以滿足遷移活動期間的容量和效能要求。

在哪裡可以找到更多信息

要了解有關本文檔中描述的信息的更多信息，請參閱以下網站連結：
