裸機上的 OpenShift

貢獻者 kevin-hoke

OpenShift on Bare Metal 可在商用伺服器上自動部署 OpenShift 容器平台。

OpenShift on Bare Metal 類似於 OpenShift 的虛擬部署,它可以輕鬆部署、快速配置和擴展 OpenShift 集群,同時支援尚未準備好容器化的應用程式的虛擬化工作負載。透過在裸機上部署,您不需要除了 OpenShift 環境之外管理主機虛擬機器管理程式環境所需的額外開銷。透過直接在裸機伺服器上部署,您還可以減少主機和 OpenShift 環境之間共用資源的實體開銷限制。

OpenShift on Bare Metal 提供以下功能:

  • IPI 或輔助安裝程式部署 透過在裸機伺服器上由安裝程式配置基礎架構 (IPI) 部署的 OpenShift 集群,客戶可以直接在商用伺服器上部署高度通用、易於擴展的 OpenShift 環境,而無需管理虛擬機器管理程式層。

  • 緊湊的叢集設計 為了最大限度地減少硬體需求,裸機上的 OpenShift 允許使用者部署僅 3 個節點的集群,透過使 OpenShift 控制平面節點也可以充當工作節點和主機容器。

  • OpenShift 虛擬化 OpenShift 可以使用 OpenShift 虛擬化在容器內執行虛擬機器。此容器原生虛擬化在容器內執行 KVM 虛擬機器管理程序,並為 VM 儲存附加持久性磁碟區。

  • AI/ML 最佳化基礎架構 透過將基於 GPU 的工作節點合併到您的 OpenShift 環境並利用 OpenShift Advanced Scheduling,為機器學習應用程式部署 Kubeflow 等應用程式。

網路設計

NetApp解決方案上的 Red Hat OpenShift 使用兩台資料交換器以 25Gbps 提供主要資料連線。它還使用兩個管理交換機,以 1Gbps 的速度提供儲存節點的帶內管理連接以及 IPMI 功能的帶外管理連接。

對於 OpenShift 裸機 IPI 部署,您必須建立一個設定節點,也就是一台必須具有連接到單獨網路的網路介面的 Red Hat Enterprise Linux 8 機器。

  • 設定網路 此網路用於啟動裸機節點並安裝部署 OpenShift 叢集所需的映像和套件。

  • 裸機網路 此網路用於集群部署後面向公眾的通訊。

為了設定配置節點,客戶建立橋接接口,允許流量在節點本身和為部署目的而配置的 Bootstrap VM 上正確路由。叢集部署完成後,API 和 ingress VIP 位址從 bootstrap 節點遷移到新部署的叢集。

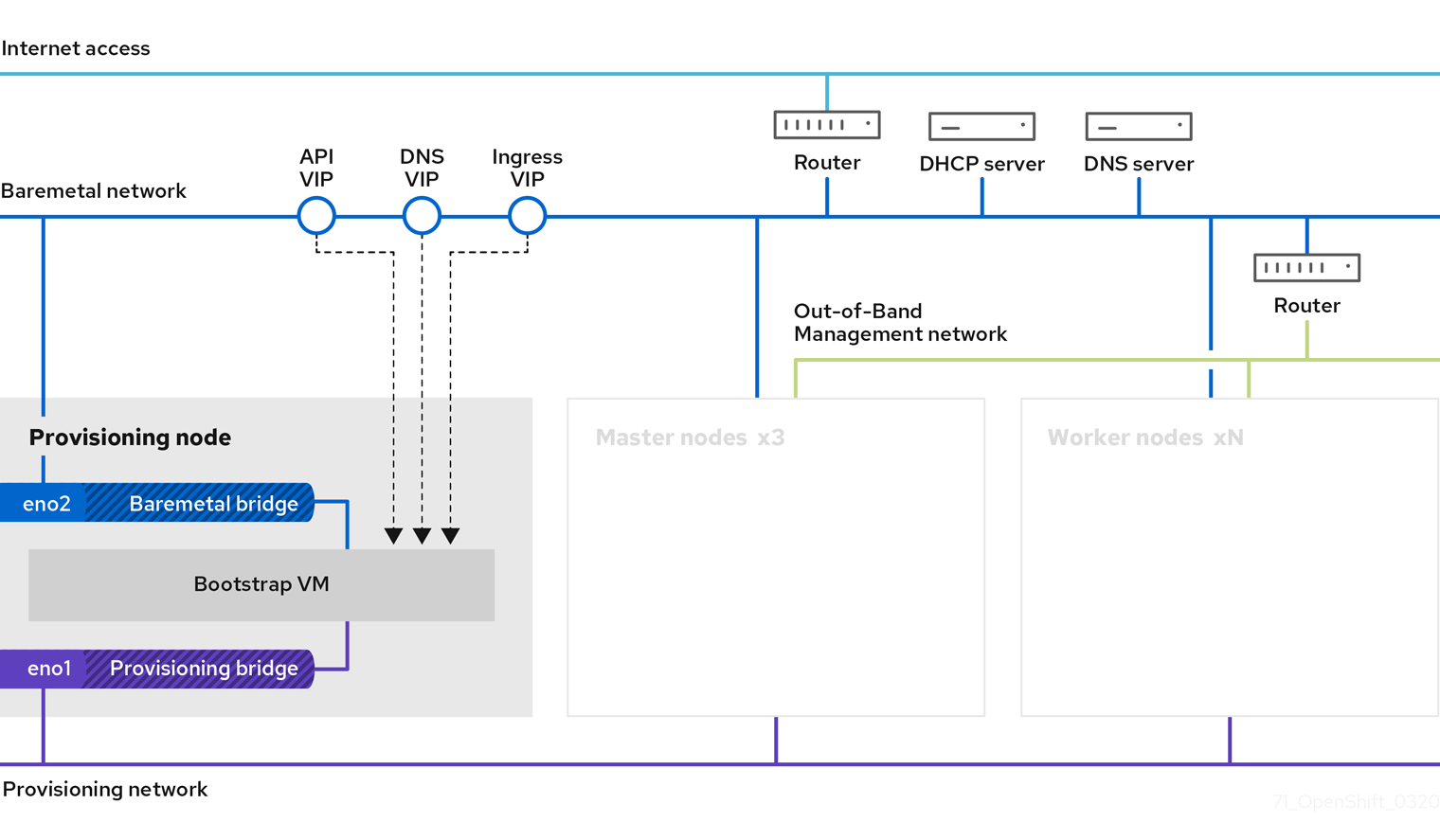

下圖描述了 IPI 部署期間和部署完成後的環境。

此圖顯示輸入/輸出對話框或表示書面內容

此圖顯示輸入/輸出對話框或表示書面內容

VLAN 需求

Red Hat OpenShift 與NetApp解決方案旨在透過使用虛擬區域網路 (VLAN) 在邏輯上分離用於不同用途的網路流量。

VLAN 目的 VLAN ID

帶外管理網絡

裸機節點與 IPMI 管理

16

裸機網絡

叢集可用時,OpenShift 服務的網絡

181

設定網路

透過 IPI 進行 PXE 啟動和安裝裸機節點的網絡

3485

註 儘管這些網路實際上是由 VLAN 分隔的,但每個實體連接埠都必須設定為存取模式並指派主 VLAN,因為在 PXE 啟動序列期間無法傳遞 VLAN 標籤。

網路基礎設施支援資源

在部署 OpenShift 容器平台之前,應具備以下基礎架構:

  • 至少有一個 DNS 伺服器提供可從帶內管理網路和 VM 網路存取的完整主機名稱解析。

  • 至少一個可從帶內管理網路和 VM 網路存取的 NTP 伺服器。

  • (選購)內管理網路和 VM 網路的出站網際網路連線。
