使用 Shift Toolkit 將虛擬機器從 VMware ESXi 移轉到 Microsoft Hyper-V

貢獻者 kevin-hoke
PDF

使用 Shift Toolkit 將虛擬機器從 VMware ESXi 移轉到 Microsoft Hyper-V，方法是準備虛擬機器、轉換磁碟格式和設定目標環境。

Shift Toolkit 能夠透過目標環境中的磁碟格式轉換和網路重新配置，實現虛擬化平台之間的虛擬機器遷移。

開始之前

在開始遷移之前，請確認滿足以下先決條件。

Hyper-V 要求

  • 配置為獨立主機或故障轉移叢集的 Hyper-V 主機

  • 具有管理員權限的 Hyper-V 使用者帳戶

  • Hyper-V 主機可透過網路存取，並具有最新的 DNS 項目。

  • 配置了適當中繼的虛擬交換機

  • 網路選擇虛擬交換器類型「外部」。

  • 同一磁碟區上的 NFS 共用（用於待轉換的虛擬機器）和目標共用（用於已轉換的虛擬機器）

  • 使用 SMB 受限委派配置 `Enable-SmbDelegation`避免訪問被拒絕錯誤

  • 已啟用 SMB 3.0（預設）

  • 持續可用的屬性已為中小企業共享啟用

  • 儲存虛擬機器 (SVM) 上已停用 SMB 匯出策略

    註 目前版本不支援使用 SCVMM 進行遷移。

  • Hyper-V FCI 和主機發現依賴 DNS 解析。確保 Shift Toolkit VM 可以解析主機名稱。如果解析失敗，請更新主機文件(C:\Windows\System32\drivers\etc\hosts）並重試發現操作。

VMware 要求

  • VM 的 VMDK 檔案放置在 NFSv3 磁碟區上（給定 VM 的所有 VMDK 檔案都應該位於同一個磁碟區中）。

  • VMware 工具正在客戶虛擬機器上執行。

  • 待遷移的虛擬機器處於運作狀態，以便進行準備。

  • 必須先關閉虛擬機器電源才能觸發遷移

  • VMware Tools 的移除將在虛擬機器啟動後在目標虛擬機器管理程式上進行。

客戶機虛擬機器要求

  • 對於 Windows 虛擬機器：使用本機管理員憑證（也可以使用網域憑證，但請確保在轉換之前虛擬機器上存在使用者設定檔）。

  • 對於 Linux 虛擬機器：使用具有執行 sudo 命令而無需密碼提示權限的使用者（該使用者應在 sudoers 清單中或已新增至 sudoers 清單中）。 `/etc/sudoers.d/`資料夾）

步驟 1：新增目標站點（Hyper-V）

將目標 Hyper-V 環境加入 Shift 工具包。

步驟

  1. 點擊“新增網站”，然後選擇“目標位置”。

    顯示範例
    新增目標站點

  2. 請輸入目的地站點詳細資料：

    • 網站名稱：請為網站提供一個名稱。

    • 虛擬機器管理程式：選擇 Hyper-V 作為目標

    • 站點位置：選擇預設選項

    • 連接器：選擇預設選項

  3. 按一下“繼續”。

    顯示範例
    目的地詳情

  4. 請輸入目標 Hyper-V 執行個體的詳細資訊：

    • Hyper-V 獨立或故障轉移群集管理器：IP 位址或 FQDN

    • 使用者名稱：用於存取的使用者名稱（採用 UPN 格式：username@domain.com 或 domain\administrator）

    • 密碼：用於存取 Hyper-V 主機或 FCI 執行個體以執行資源清點的密碼

  5. 選擇“接受自簽名憑證”，然後按一下“繼續”。

    顯示範例
    Hyper-V 詳情

  6. 按一下“建立網站”。

    顯示範例
    建立網站
    註 來源和目標儲存系統應該相同，因為磁碟格式轉換發生在磁碟區層級和同一磁碟區內。

步驟 2：建立資源組

將虛擬機器組織成資源群組，以保留啟動順序和啟動延遲配置。

開始之前

  • 確保按照先決條件中的規定配置 qtree。

  • 在轉換之前，將虛擬機器遷移到新建立的ONTAP SVM 上的指定資料存儲，以將生產 NFS 資料儲存與暫存區隔離。

步驟

  1. 導航至“資源組”，然後按一下“建立新資源組”。

    顯示範例
    建立新的資源組

  2. 從下拉式選單中選擇*來源網站*，然後點擊*建立*。

  3. 提供資源組詳細資訊並選擇工作流程：

    • 基於複製的遷移：執行從來源虛擬機器到目標虛擬機器的端對端遷移

    • 基於複製的轉換：將磁碟格式轉換為選定的虛擬機器管理程式類型

      顯示範例
      資源組詳情

  4. 按一下“繼續”。

  5. 使用搜尋選項選擇虛擬機器（預設篩選條件為「資料儲存」）。

    註 資料儲存下拉式選單僅顯示 NFSv3 資料儲存。 NFSv4 資料儲存不顯示。
    顯示範例
    虛擬機器選擇
    顯示範例
    資料儲存過濾器

  6. 更新遷移詳情：

    • 選擇*目標網站*

    • 選擇*目標 Hyper-V 條目*

    • 配置資料儲存到 Qtree 的映射

      顯示範例
      遷移詳情
      顯示範例
      Q樹映射
      註 將虛擬機器從 ESXi 轉換為 Hyper-V 時，請確保目標路徑（儲存轉換後的虛擬機器的位置）設定為 qtree。可以建立多個 qtree 來儲存轉換後的虛擬機器磁碟。

  7. 配置所有選定虛擬機器的啟動順序和啟動延遲：

    • 1：第一台啟動的虛擬機

    • 3：預設值

    • 5：最後一個啟動的虛擬機

      顯示範例
      啟動順序配置

  8. 按一下“建立資源組”。

    顯示範例
    建立資源組
結果

資源組已創建，可以進行藍圖配置。

步驟 3：建立遷移藍圖

建立遷移計劃藍圖，包括平台映射、網路配置和虛擬機器設定。

步驟

  1. 導航至“藍圖”並點擊“建立新藍圖”。

    顯示範例
    建立新藍圖

  2. 為藍圖命名並配置主機映射：

    • 選擇「來源站點」和關聯的 vCenter

    • 選擇*目標網站*和關聯的 Hyper-V 目標

    • 配置叢集和主機映射

      顯示範例
      主機映射

  3. 選擇資源組詳細信息，然後按一下“繼續”。

    顯示範例
    資源組詳情

  4. 如果存在多個資源組，請設定資源組的執行順序。

  5. 設定網路對應到對應的虛擬交換器。

    註 虛擬交換器應該已經在 Hyper-V 中設定好了。在 Hyper-V 端，網路選擇中唯一支援的虛擬交換器類型是「外部」。對於測試遷移，請選擇「不配置網路」以避免生產網路衝突；轉換後手動分配網路設定。
    顯示範例
    網路映射

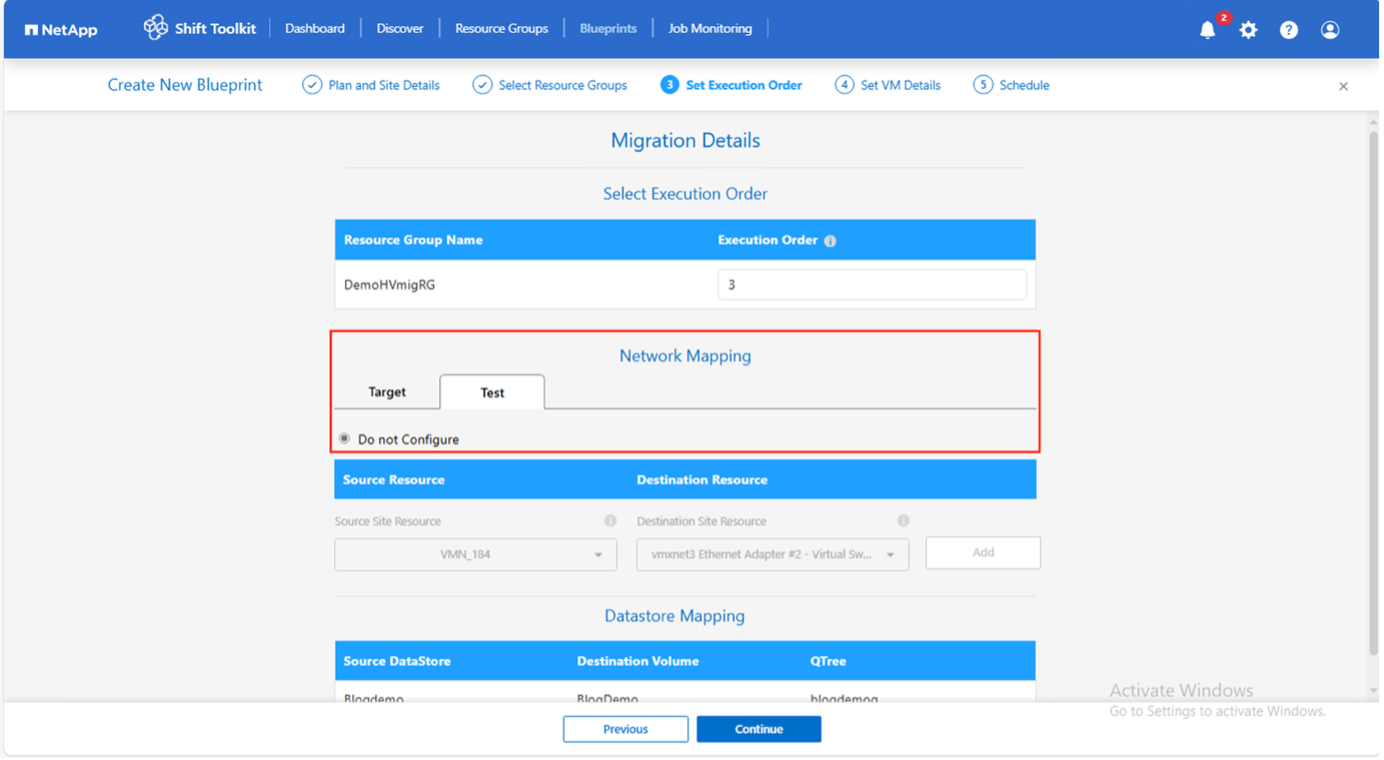

    顯示範例
    網路配置選項

  6. 查看儲存映射（根據虛擬機器選擇自動選擇）。

    註 請確保事先配置 qtree 並分配必要的權限，以便可以從 SMB 共用建立和啟動虛擬機器。

  7. 如有需要，請配置 prepareVM 覆蓋選項。當您需要跳過 Shift Toolkit 的虛擬機器準備工作，而是使用自訂腳本來執行這些任務時，此選項非常有用。它還支援自訂 IP 位址，以滿足特定環境要求。

    顯示範例
    PrepareVM 覆蓋

  8. 在虛擬機器詳細資訊下，選擇配置詳細信息，並為每種作業系統類型提供服務帳戶憑證：

    • Windows：使用具有本機管理員權限的使用者（也可以使用網域憑證，但請確保在轉換之前虛擬機器上存在該使用者設定檔）。

    • Linux：使用可以無需密碼提示即可執行 sudo 命令的使用者（該使用者應在 sudoers 清單中或已新增至 sudoers 清單中）。 `/etc/sudoers.d/`資料夾）

      顯示範例
      VM 憑證

  9. 配置IP設定：

    • 無需配置：預設選項

    • 保留 IP 位址：保持與來源系統相同的 IP 位址

    • DHCP：為目標虛擬機器指派 DHCP 權限

      在 prepareVM 階段，確保虛擬機器已啟動，VMware Tools 已安裝，並且準備腳本以適當的權限運行。

  10. 配置虛擬機器設定：

    • 調整 CPU/RAM 參數（可選）

    • 修改啟動順序和啟動延遲

    • 開啟電源：選擇在遷移後開啟虛擬機器電源（預設：開啟）

    • 移除 VMware Tools：轉換後移除 VMware Tools（預設：已選取）

    • 虛擬機器韌體：第一代 > BIOS 和第二代 > EFI（自動）

    • 保留 MAC 位址：出於許可要求，請保留 MAC 位址。

    • 服務帳戶覆蓋：如有需要，請指定單獨的服務帳戶

    • VLAN覆蓋：當目標虛擬機器管理程式使用不同的VLAN名稱時，選擇正確的標記VLAN名稱

      顯示範例
      虛擬機器配置

  11. 按一下“繼續”。

  12. 選擇日期和時間安排遷移。

    註 至少提前 30 分鐘安排遷移，以便留出時間準備虛擬機器。
    顯示範例
    計劃遷移

  13. 點選「建立藍圖」。

結果

Shift Toolkit 會啟動 prepareVM 作業，該作業會在來源虛擬機器上執行腳本，為遷移做好準備。

顯示範例
PrepareVM 作業

準備過程：

  • 注入腳本以新增驅動程式（RHEL/CentOS、Alma Linux）、移除 VMware 工具以及備份 IP/路由/DNS 訊息

  • 使用 invoke-VMScript 連線到客戶虛擬機器並執行準備任務

  • 對於 Windows 虛擬機器：將腳本儲存在 C:\NetApp

  • 對於 Linux 虛擬機器：將腳本儲存在 /NetApp`和 `/opt

顯示範例
Windows 準備腳本
顯示範例
Linux 準備腳本
註 對於執行 CentOS 或 Red Hat 的 Linux 來源虛擬機，Shift Toolkit 會在磁碟轉換之前自動安裝必要的 Hyper-V 驅動程序，以確保轉換後成功啟動。詳細資訊請參閱"將 RHEL VM 移轉到 Hyper-V 後，系統陷入 dracut 狀態"。

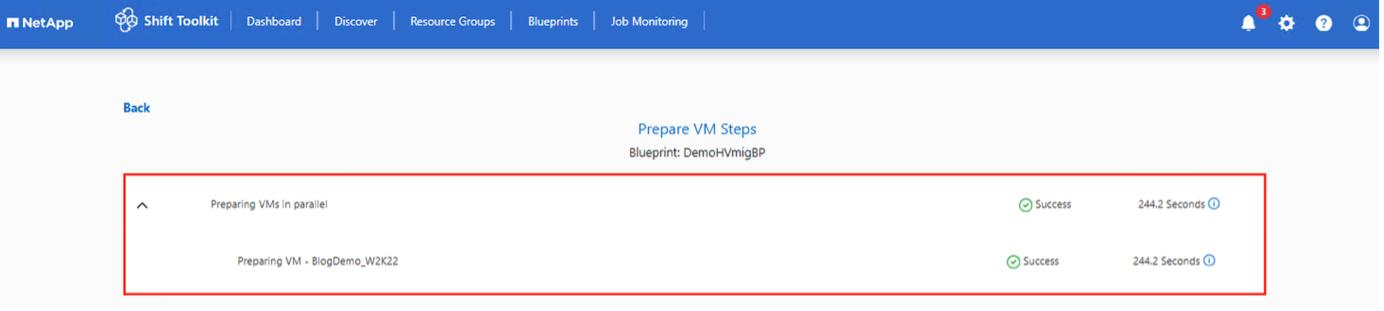

當 prepareVM 成功完成後，藍圖狀態將更新為「Active」。遷移將按計劃時間進行，或者也可以點擊「遷移」選項手動啟動。

顯示範例
PrepareVM 完成
顯示範例
活動藍圖

步驟 4：執行遷移

觸發遷移工作流程，將虛擬機器從 VMware ESXi 轉換為 Microsoft Hyper-V。

開始之前

  • 所有虛擬機器均依照計畫的維護時間表正常關機。

  • 確保 Shift VM 是網域的一部分

  • 確保 CIFS 共享配置了適當的權限

  • 用於遷移或轉換的 qtree 具有正確的安全風格

  • 作為快速測試，請嘗試從叢集中的任意 Hyper-V 主機使用 Hyper-V 管理器建立虛擬機，並將 VHDX 檔案放置在 CIFS 共用上。

步驟

  1. 在藍圖上，按一下「遷移」。

    顯示範例
    遷移選項

  2. 如果虛擬機器未關機，Shift Toolkit 會在繼續操作之前提示使用者進行正常關機。

    顯示範例
    關機提示

  3. Shift Toolkit 會執行下列操作：

    • 刪除藍圖中所有虛擬機器的現有快照

    • 觸發來源虛擬機器快照

    • 在磁碟轉換之前觸發磁碟區快照

    • 將所有虛擬機器的 VMDK 格式轉換為 VHDx 格式。

      轉換過程只需幾秒鐘即可完成，這是最快的遷移方法，並可減少虛擬機器停機時間。

    顯示範例
    遷移進行中

    +
    .顯示範例

    Details
    轉換進度

    • 在目標位置啟動虛擬機

    • 在每個虛擬機器上註冊網絡

    • 移除 VMware Tools 並使用觸發腳本或定時任務指派 IP 位址

結果

任務完成後，藍圖狀態將變成「遷移完成」。

顯示範例
遷移完成
顯示範例
Hyper-V 管理員中的虛擬機
顯示範例
Hyper-V 中的虛擬機器詳細信息
註 從同一 ESXi 來源到相同 Hyper-V 目標的並行轉換不應超過 10 次。
註 如果出現故障，"使用任何身份驗證協定啟用委派" 。
註 遷移完成後，當 Windows 虛擬機啟動時，Shift Toolkit 使用 PowerShell Direct 連接到基於 Windows 的客戶虛擬機，而無需考慮網路配置或遠端管理設定。
註 轉換後，除作業系統磁碟外，Windows 作業系統上的所有虛擬機器磁碟都會脫機，因為 VMware 虛擬機器上的 NewDiskPolicy 參數預設為 offlineALL。執行以下 PowerShell 命令修復此問題： Set-StorageSetting -NewDiskPolicy OnlineAll
註 Shift Toolkit 使用 cron 作業在 Linux 發行版啟動時執行。 Linux 虛擬機器一旦部署到 Hyper-V 主機上，就不會建立 SSH 連線。

影片示範

以下影片示範了本解決方案中概述的流程。

使用 Shift Toolkit 將虛擬機器從 ESXi 遷移到 Hyper-V
