將 vCenter 伺服器執行個體轉換為 VCF 管理網域(NFS 資料儲存體)

貢獻者 kevin-hoke

將具有NetApp ONTAP NFS 資料儲存區的現有 vSphere 8 叢集轉換為 VMware Cloud Foundation (VCF) 管理網域。此流程包括配置 NFS 儲存、為 VMware 部署ONTAP工具以及使用 VCF 導入工具轉換叢集以簡化管理和最佳化 VCF 內的資源利用率。

介紹

轉換在ONTAP上運行現有 NFS 資料儲存的叢集涉及將現有基礎架構整合到現代私有雲架構中。此流程受益於 NFS 儲存的靈活性,以確保無縫的資料存取和管理。透過轉換過程建立 VCF 管理網域後,管理員可以有效地將其他 vSphere 叢集(包括使用 NFS 資料儲存的叢集)匯入 VCF 生態系統。這種整合不僅提高了資源利用率,還簡化了私有雲基礎架構的管理,確保了平穩過渡,並且對現有工作負載的干擾最小。

在此解決方案中,我們將示範當叢集轉換為 VCF 管理域時,vSphere 8 中的 NFS 資料儲存如何成為主要儲存。

場景概述

此場景涵蓋以下進階步驟:

  • ONTAP tools for VMware vSphere。

  • 使用ONTAP工具配置 NFS 資料儲存庫。

  • 使用 VCF 導入工具驗證 vSphere 叢集。

  • 在 vSphere 叢集中部署 SDDC 管理器。

  • 配置 JSON 檔案以在 VCF 轉換期間建立 NSX。

  • 使用 VCF 匯入工具將 vSphere 8 叢集轉換為 VCF 5.2。

先決條件

此場景需要以下組件和配置:

  • NetApp AFF儲存系統,其儲存虛擬機器 (SVM) 配置為允許 NFS 流量。

  • 已在 IP 網路上建立用於承載 NFS 流量並與 SVM 關聯的邏輯介面 (LIF)。

  • 一個 vSphere 8 集群,其中有 4 個 ESXi 主機和一個位於該集群上的 vCenter 設備。

  • 為 vMotion 和 NFS 儲存流量在為此目的建立的 VLAN 或網路區段上配置的分散式連接埠群組。

  • 下載 VCF 轉換所需的軟體。

ONTAP tools for VMware vSphere可以安裝在 HA 或非 HA 設定中。有關ONTAP工具前提條件的完整信息,請參閱 "適用於ONTAP tools for VMware vSphere的先決條件"

有關將 vSphere 轉換或匯入 VCF 5.2 時支援的儲存和其他注意事項,請參閱 "將現有 vSphere 環境轉換或匯入 VMware Cloud Foundation 之前的注意事項"

對於所需的軟體,請訪問 "Broadcom 支援門戶"

有關配置ONTAP儲存系統的信息,請參閱"ONTAP 9 文件"中心。

有關配置 VCF 的信息,請參閱"VMware 雲端基礎文檔"

部署步驟

此解決方案涵蓋使用ONTAP tools for VMware vSphere來設定 NFS 資料儲存以及將現有 vSphere 8 叢集轉換為 VCF 管理網域的過程。

完成以下步驟:

  • ONTAP tools for VMware vSphere。

  • 使用ONTAP工具配置 NFS 資料儲存庫。

  • 將 VCF 導入工具複製到 vCenter 設備。

  • 使用 VCF 導入工具對 vCenter 設備執行預檢查。

  • 在 vCenter 叢集上部署 SDDC 管理器虛擬機器。

  • 為 NSX 叢集建立一個 JSON 文件,以便在轉換過程中進行部署。

  • 將所需軟體上傳到 SDDC 管理器。

  • 將 vSphere 叢集轉換為 SDDC 管理器清單。

部署ONTAP工具並配置 NFS 資料儲存庫

ONTAP工具 10 的架構旨在與 VMware 環境無縫集成,利用包含ONTAP工具服務、vSphere 插件和 REST API 的模組化可擴展框架實現高效的儲存管理、自動化和資料保護。

ONTAP tools for VMware vSphere可以安裝在 HA 或非 HA 設定中。

ONTAP工具架構

ONTAP tools for VMware vSphere

在此步驟中, ONTAP工具 10 採用非 HA 配置進行部署。

有關 HA 和非 HA 配置的更多部署詳細信息,請參閱 "ONTAP tools for VMware vSphere"

  1. ONTAP "NetApp支援站點"

  2. 在 vSphere 用戶端中,右鍵單擊集群,然後按一下“部署 OVF 範本”

    部署 OVF 模板



  3. 在*部署 OVF 範本*中完成以下步驟:

    • 選擇一個 OVF 範本。

    • 選擇名稱和資料夾。

    • 選擇計算資源。

    • 查看詳細資訊。

    • 同意許可協議。

  4. 在範本的*配置*頁面上,選擇部署類型,包括是否在 HA 配置中部署ONTAP工具。按一下“下一步”繼續。

    配置 - 部署類型



  5. 在*選擇儲存*頁面上選擇要安裝虛擬機器的資料存儲,然後按一下*下一步*。

  6. 選擇ONTAP工具 VM 將在其上進行通訊的網路。按一下“下一步”繼續。

  7. 在「自訂範本」視窗中,填寫所有必要的資訊。

    • 應用程式使用者名稱和密碼

    • 選擇是否啟用包含代理 URL 的 ASUP(自動支援)。

    • 管理員使用者名稱和密碼。

    • NTP 伺服器。

    • 維護使用者名稱和密碼(控制台使用的維護帳戶)。

    • 提供部署配置所需的 IP 位址。

    • 提供節點配置的所有網路資訊。

      自訂模板



  8. 最後,按一下「下一步」繼續,然後按一下「完成」開始部署。

配置ONTAP工具

一旦安裝並啟動ONTAP工具 VM,就需要進行一些基本配置,例如新增 vCenter 伺服器和ONTAP儲存系統進行管理。請參閱以下文檔 "ONTAP tools for VMware vSphere文檔"了解詳細資訊。

  1. 參考 "新增 vCenter 實例"配置要使用ONTAP工具管理的 vCenter 實例。

  2. 若要新增ONTAP儲存系統,請登入 vSphere 用戶端並導覽至左側的主選單。按一下「NetApp ONTAP工具」以啟動使用者介面。

    打開ONTAP工具



  3. 導覽至左側選單中的“儲存後端”,然後按一下“新增”以存取“新增儲存後端”視窗。

  4. 填寫要管理的ONTAP儲存系統的 IP 位址和憑證。按一下“新增”完成。

    新增儲存後端

註 這裡,使用叢集 IP 位址在 vSphere 用戶端 UI 中新增儲存後端。這允許對儲存系統中的所有 SVM 進行全面管理。或者,可以使用ONTAP工具管理器新增儲存後端並將其與 vCenter 執行個體關聯,網址為 https://loadBalanceIP:8443/virtualization/ui/。使用此方法,只能在 vSphere 用戶端 UI 上新增 SVM 憑證,從而提供對儲存存取的更精細的控制。
使用ONTAP工具設定 NFS 資料儲存庫

ONTAP工具整合了整個 vSphere 用戶端 UI 的功能。在此步驟中,將從儲存清單頁面配置 NFS 資料儲存。

  1. 在 vSphere 用戶端中,導覽至儲存清單。

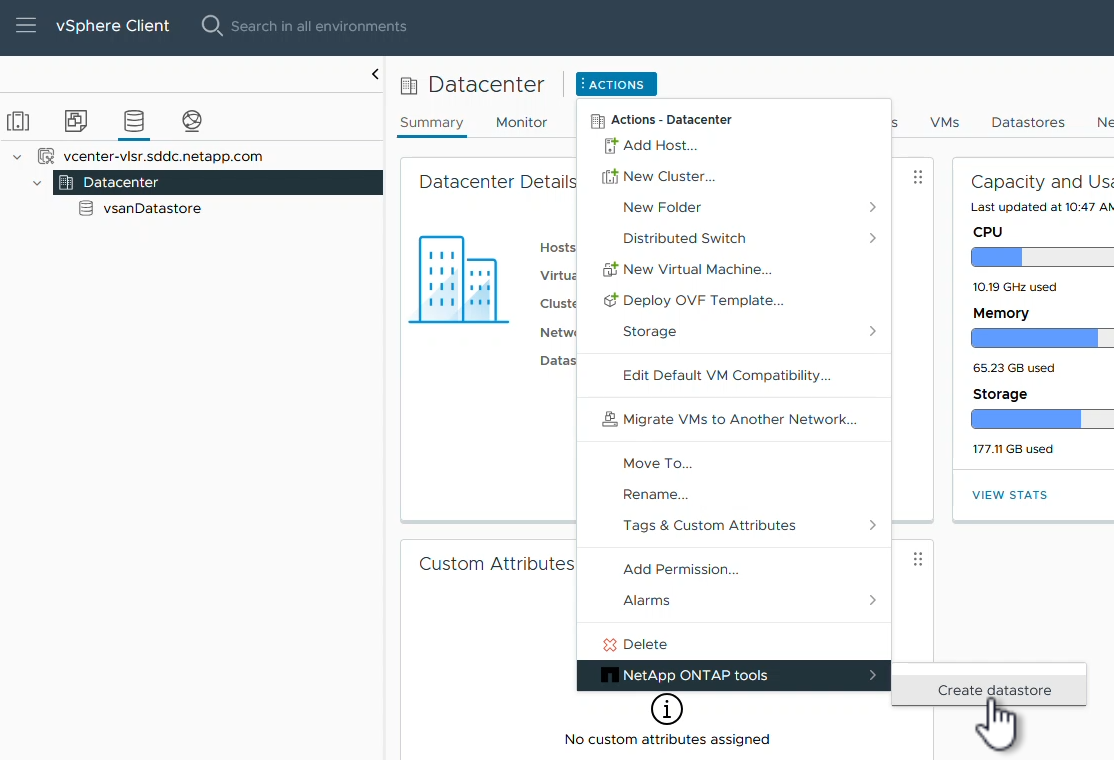

  2. 導覽至 ACTIONS > NetApp ONTAP工具 > 建立資料儲存

    建立資料儲存區



  3. 在「建立資料儲存」精靈中,選擇要建立的資料儲存的類型。選項有 NFS 或 VMFS。

  4. 在「名稱和協定」頁面上,填寫資料儲存的名稱、大小以及要使用的 NFS 協定。

    名稱和協議



  5. 在「儲存」頁面上,選擇ONTAP儲存平台和儲存虛擬機器 (SVM)。您也可以在這裡選擇任何可用的自訂匯出策略。按一下“下一步”繼續。

    儲存頁面



  6. 在*儲存屬性*頁面上選擇要使用的儲存聚合。按一下“下一步”繼續。

  7. 在「摘要」頁面上,查看資訊並按一下「完成」以開始設定程序。 ONTAP工具將在ONTAP儲存系統上建立一個磁碟區,並將其作為 NFS 資料儲存掛載到叢集中的所有 ESXi 主機。

    摘要頁面

將 vSphere 群集轉換為 VCF 5.2

以下部分介紹部署 SDDC 管理器以及將 vSphere 8 叢集轉換為 VCF 5.2 管理域的步驟。在適當的情況下,將參考 VMware 文件以取得更多詳細資訊。

VCF 導入工具由 VMware by Broadcom 提供,是一款實用程序,可在 vCenter 設備和 SDDC 管理器上使用,以驗證配置並為 vSphere 和 VCF 環境提供轉換和導入服務。

有關更多信息,請參閱 "VCF 導入工具選項和參數"

複製並提取 VCF 導入工具

VCF 匯入工具用於 vCenter 設備上,以驗證 vSphere 叢集在 VCF 轉換或匯入過程中是否處於健康狀態。

完成以下步驟:

  1. 請依照以下步驟操作 "將 VCF 匯入工具複製到目標 vCenter Appliance"在 VMware Docs 上將 VCF 匯入工具複製到正確的位置。

  2. 使用以下命令提取捆綁包:

    tar -xvf vcf-brownfield-import-<buildnumber>.tar.gz
驗證 vCenter 設備

轉換之前,使用 VCF 導入工具驗證 vCenter 設備。

  1. 請依照以下步驟操作 "轉換前對目標 vCenter 執行預檢查"運行驗證。

  2. 以下輸出顯示 vCenter 設備已通過預先檢查。

    vcf導入工具預檢

部署 SDDC 管理器

SDDC 管理器必須位於將轉換為 VCF 管理域的 vSphere 叢集上。

依照 VMware Docs 上的部署說明完成部署。

有關詳細信息,請參閱"委員會主辦單位"在 VCF 管理指南中。

為 NSX 部署建立 JSON 文件

若要在將 vSphere 環境匯入或轉換至 VMware Cloud Foundation 時部署 NSX Manager,請建立 NSX 部署規格。 NSX 部署至少需要 3 台主機。

註 在轉換或匯入作業中部署 NSX Manager 叢集時,將使用 NSX-VLAN 網路。有關 NSX-VLAN 網路限制的詳細信息,請參閱「將現有 vSphere 環境轉換或匯入 VMware Cloud Foundation 之前的注意事項」部分。有關 NSX-VLAN 網路限制的信息,請參閱 "將現有 vSphere 環境轉換或匯入 VMware Cloud Foundation 之前的注意事項"

以下是 NSX 部署的 JSON 檔案範例:

{
  "license_key": "xxxxx-xxxxx-xxxxx-xxxxx-xxxxx",
  "form_factor": "medium",
  "admin_password": "NetApp!23456789",
  "install_bundle_path": "/tmp/vcfimport/bundle-133764.zip",
  "cluster_ip": "172.21.166.72",
  "cluster_fqdn": "vcf-m02-nsx01.sddc.netapp.com",
  "manager_specs": [{
    "fqdn": "vcf-m02-nsx01a.sddc.netapp.com",
    "name": "vcf-m02-nsx01a",
    "ip_address": "172.21.166.73",
    "gateway": "172.21.166.1",
    "subnet_mask": "255.255.255.0"
  },
  {
    "fqdn": "vcf-m02-nsx01b.sddc.netapp.com",
    "name": "vcf-m02-nsx01b",
    "ip_address": "172.21.166.74",
    "gateway": "172.21.166.1",
    "subnet_mask": "255.255.255.0"
  },
  {
    "fqdn": "vcf-m02-nsx01c.sddc.netapp.com",
    "name": "vcf-m02-nsx01c",
    "ip_address": "172.21.166.75",
    "gateway": "172.21.166.1",
    "subnet_mask": "255.255.255.0"
  }]
}

將 JSON 檔案複製到 SDDC 管理員上的目錄。

將軟體上傳到 SDDC Manager

將 VCF 導入工具和 NSX 部署套件複製到 SDDC 管理員上的 /home/vcf/vcfimport 目錄。

將 vSphere 群集轉換為 VCF 管理域

VCF 導入工具用於進行轉換過程。從 /home/vcf/vcf-import-package/vcf-brownfield-import-<version>/vcf-brownfield-toolset 目錄執行下列指令,請查看 VCF 匯入工具功能的列印輸出:

python3 vcf_brownfield.py --help

執行下列指令將vSphere叢集轉換為VCF管理網域,並部署NSX叢集:

python3 vcf_brownfield.py convert --vcenter '<vcenter-fqdn>' --sso-user '<sso-user>' --domain-name '<wld-domain-name>' --nsx-deployment-spec-path '<nsx-deployment-json-spec-path>'
向 VCF 新增許可

完成轉換後,必須將許可證新增至環境。

  1. 登入 SDDC 管理器 UI。

  2. 在導覽窗格中導覽至*管理>許可*。

  3. 點選“+ 許可證密鑰”。

  4. 從下拉式選單中選擇一個產品。

  5. 輸入許可證密鑰。

  6. 提供許可證的描述。

  7. 按一下“新增”。

  8. 對每個許可證重複這些步驟。

ONTAP tools for VMware vSphere的視訊演示

ONTAP tools for VMware vSphere的 NFS 資料存儲
