使用適用ONTAP tools for VMware vSphere將 iSCSI 資料儲存庫新增為管理網域的補充存儲
在此用例中,我們概述了將 iSCSI 資料儲存新增為 VMware Cloud Foundation (VCF) 管理網域的補充儲存的過程。此流程總結如何設定具有用於 iSCSI 的邏輯介面 (LIF) 的儲存虛擬機器 (SVM)、在 ESXi 主機上設定 iSCSI 網路、為 VMware vSphere 部署ONTAP工具以及建立 VMFS 資料儲存庫。
iSCSI 的優勢
*高效能:*提供高效能,以實現快速、高效的資料傳輸速率和低延遲。非常適合要求嚴格的企業應用程式和虛擬化環境。
*易於管理:*透過使用熟悉的基於 IP 的工具和協定簡化儲存管理。
*成本效益:*利用現有的乙太網路基礎設施,減少對專用硬體的需求,並允許組織實現可靠且可擴展的儲存解決方案。
有關將 iSCSI 與NetApp儲存系統結合使用的更多信息,請參閱 "使用 iSCSI 進行 SAN 配置"。
場景概述
此場景涵蓋以下進階步驟:
-
建立具有用於 iSCSI 流量的邏輯介面 (LIF) 的儲存虛擬機器 (SVM)。
-
在VCF管理域中建立iSCSI網路的分散式連接埠群組。
-
在VCF管理域的ESXi主機上建立iSCSI的vmkernel適配器。
-
在 VCF 管理域上部署ONTAP工具。
-
在 VCF 管理域上建立一個新的 VMFS 資料儲存。
先決條件
此場景需要以下組件和配置:
-
ONTAP AFF或ASA儲存系統,乙太網路交換器上具有專用於儲存流量的實體資料連接埠。
-
VCF管理網域部署已完成,並且可以存取vSphere客戶端。
NetApp建議對 iSCSI 採用完全冗餘的網路設計。下圖說明了冗餘配置的範例,為儲存系統、交換器、網路適配器和主機系統提供容錯功能。請參閱NetApp"SAN 配置參考"了解更多。
對於跨多路徑的多路徑和故障轉移, NetApp建議在 iSCSI 配置中,所有 SVM 的單獨乙太網路中每個儲存節點至少有兩個 LIF。
本文檔示範了建立新 SVM 和指定 IP 位址資訊以便為 iSCSI 流量建立多個 LIF 的過程。若要將新的 LIF 新增至現有 SVM,請參閱"建立 LIF(網路介面)"。
有關使用 VMFS iSCSI 資料儲存區和 VMware 的更多信息,請參閱"vSphere VMFS 資料儲存區 - 帶有ONTAP 的iSCSI 儲存後端"。
|
在同一 IP 網路上配置多個 VMkernel 適配器的情況下,建議在 ESXi 主機上使用軟體 iSCSI 連接埠綁定,以確保跨適配器實現負載平衡。請參閱知識庫文章"在 ESX/ESXi 中使用軟體 iSCSI 連接埠綁定的注意事項 (2038869)"。 |
部署步驟
若要部署ONTAP工具並使用它在 VCF 管理網域上建立 VMFS 資料儲存庫,請完成下列步驟:
在ONTAP儲存系統上建立 SVM 和 LIF
以下步驟在ONTAP系統管理員中執行。
建立儲存虛擬機器和 LIF
完成以下步驟,為 iSCSI 流量建立一個 SVM 以及多個 LIF。
-
從ONTAP系統管理員導覽到左側選單中的 儲存虛擬機器,然後按一下 + 新增 開始。
-
在“新增儲存虛擬機器”精靈中,為 SVM 提供一個“名稱”,選擇“IP 空間”,然後在“存取協定”下,按一下“iSCSI”標籤並選取“啟用 iSCSI”複選框。
-
在 網路介面 部分填寫第一個 LIF 的 IP 位址、子網路遮罩 和 廣播域和連接埠。對於後續 LIF,可以啟用該複選框以在所有剩餘 LIF 中使用通用設定或使用單獨的設定。
對於跨多路徑的多路徑和故障轉移, NetApp建議在 iSCSI 配置中,所有 SVM 在單獨的乙太網路中每個儲存節點配備至少兩個 LIF。 -
選擇是否啟用儲存虛擬機器管理帳戶(適用於多租用戶環境),然後按一下「儲存」以建立 SVM。
在 ESXi 主機上設定 iSCSI 網路
以下步驟均在VCF管理域叢集上使用vSphere Client執行。
為 iSCSI 流量建立分散式連接埠組
完成以下步驟為每個 iSCSI 網路建立一個新的分散式連接埠群組:
-
從管理網域叢集的 vSphere 用戶端,導覽至 Inventory > Networking。導航至現有的分散式交換器並選擇建立*新分散式連接埠群組…*的操作。
-
在「新分散式連接埠群組」精靈中填寫新連接埠群組的名稱,然後按一下「下一步」繼續。
-
在*配置設定*頁面上填寫所有設定。如果正在使用 VLAN,請確保提供正確的 VLAN ID。按一下“下一步”繼續。
-
在*準備完成*頁面上,檢查變更並按一下*完成*以建立新的分散式連接埠群組。
-
重複此程序為正在使用的第二個 iSCSI 網路建立分散式連接埠群組,並確保輸入了正確的 VLAN ID。
-
建立兩個連接埠組後,導覽至第一個連接埠組並選擇操作*編輯設定…*。
-
在*分散式連接埠群組 - 編輯設定*頁面上,導覽至左側選單中的*組合和故障轉移*,然後按一下*上行鏈路 2* 將其下移至*未使用的上行鏈路*。
-
對第二個 iSCSI 連接埠群組重複此步驟。但是,這次將 uplink1 下移至 Unused uplinks。
在每個 ESXi 主機上建立 VMkernel 適配器
在管理網域中的每個 ESXi 主機上重複此程序。
-
從 vSphere 用戶端導覽至管理網域清單中的一台 ESXi 主機。從*配置*標籤中選擇*VMkernel 適配器*,然後按一下*新增網路…*開始。
-
在*選擇連線類型*視窗中選擇*VMkernel 網路適配器*,然後按一下*下一步*繼續。
-
在「選擇目標設備」頁面上,選擇先前建立的 iSCSI 分散式連接埠群組之一。
-
在“連接埠屬性”頁面上保留預設設置,然後按一下“下一步”繼續。
-
在 IPv4 設定 頁面上填寫 IP 位址、子網路遮罩,並提供新的網關 IP 位址(僅在需要時)。按一下“下一步”繼續。
-
在「準備完成」頁面上檢查您的選擇,然後按一下「完成」以建立 VMkernel 適配器。
-
重複此程序為第二個 iSCSI 網路建立 VMkernel 適配器。
部署並使用ONTAP工具配置存儲
以下步驟使用 vSphere 用戶端在 VCF 管理域叢集上執行,包括部署 OTV、建立 VMFS iSCSI 資料儲存以及將管理 VM 遷移到新的資料儲存。
ONTAP tools for VMware vSphere
ONTAP tools for VMware vSphere以 VM 設備部署,並提供用於管理ONTAP儲存的整合 vCenter UI。
完成下列步驟以部署ONTAP tools for VMware vSphere:
-
ONTAP"NetApp支援站點"並下載到本機資料夾。
-
登入 VCF 管理網域的 vCenter 設備。
-
在 vCenter 裝置介面中右鍵單擊管理叢集並選擇“部署 OVF 範本…”
-
在 部署 OVF 範本 精靈中,按一下 本機檔案 單選按鈕,然後選擇上一個步驟下載的ONTAP工具 OVA 檔案。
-
對於精靈的第 2 步到第 5 步,選擇 VM 的名稱和資料夾,選擇計算資源,查看詳細信息,然後接受許可協議。
-
配置和磁碟檔案的儲存位置選擇VCF管理域叢集的vSAN資料儲存。
-
在選擇網路頁面上選擇用於管理流量的網路。
-
在自訂範本頁面上填寫所有必需的資訊:
-
用於 OTV 管理存取的密碼。
-
NTP 伺服器 IP 位址。
-
OTV維護帳戶密碼。
-
OTV Derby DB 密碼。
-
不要選取「啟用 VMware Cloud Foundation (VCF)」複選框。部署補充儲存不需要 VCF 模式。
-
vCenter 設備的 FQDN 或 IP 位址並提供 vCenter 的憑證。
-
提供所需的網路屬性欄位。
按一下“下一步”繼續。
-
-
查看「準備完成」頁面上的所有信息,然後按一下「完成」開始部署 OTV 設備。
使用 OTV 在管理域上設定 VMFS iSCSI 資料存儲
完成以下步驟以使用 OTV 將 VMFS iSCSI 資料儲存配置為管理域上的補充儲存:
-
在 vSphere 用戶端中導覽至主選單並選擇 * NetApp ONTAP Tools*。
-
進入 * ONTAP工具*後,從「入門」頁面(或「儲存系統*」)按一下「新增」以新增新的儲存系統。
-
提供ONTAP儲存系統的 IP 位址和憑證,然後按一下「新增」。
-
按一下「是」授權叢集憑證並新增儲存系統。
將管理虛擬機器遷移到 iSCSI 資料存儲
如果希望使用ONTAP儲存來保護 VCF 管理 VM 的 vMotion,則可以使用 VM 遷移到新建立的 iSCSI 資料儲存。
完成以下步驟將 VCF 管理虛擬機器遷移到 iSCSI 資料儲存。
-
從 vSphere Client 導覽至管理網域叢集並點選 VMs 標籤。
-
選擇要遷移到 iSCSI 資料儲存的虛擬機,右鍵單擊並選擇“遷移…”。
-
在「虛擬機器 - 遷移」精靈中,選擇「僅變更儲存」作為遷移類型,然後按一下「下一步」繼續。
-

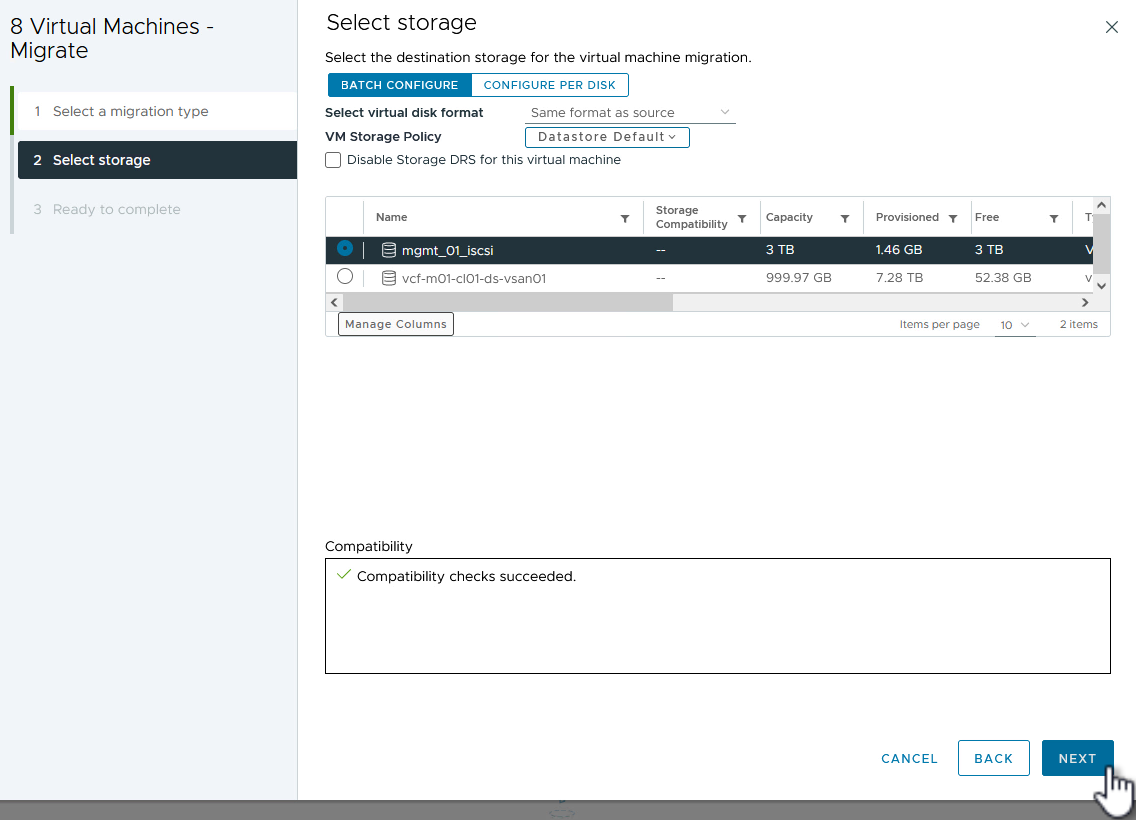

在*選擇儲存*頁面上,選擇 iSCSi 資料儲存並選擇*下一步*繼續。
-
檢查選擇並點擊“完成”開始遷移。
-
可以從「最近任務」窗格查看重新定位狀態。
附加資訊
有關配置ONTAP儲存系統的信息,請參閱"ONTAP 9 文件"中心。
有關配置 VCF 的信息,請參閱"VMware 雲端基礎文檔"。
