使用ONTAP上的 NFS 資料儲存庫作為 VI 工作負載域的主存儲
在此用例中,我們概述了在ONTAP上配置 NFS 資料儲存作為 VMware Cloud Foundation (VCF) 虛擬基礎架構 (VI) 工作負載域的主要儲存解決方案的過程。此流程總結了所需的元件、設定步驟和部署流程。
NFS 的優勢
*簡單易用:*NFS 設定和管理簡單,使其成為需要快速簡單的文件共享環境的絕佳選擇。
可擴展性:ONTAP 的架構允許 NFS 有效擴展,從而無需對基礎架構進行重大更改即可支援不斷增長的資料需求。
靈活性:NFS 支援廣泛的應用程式和工作負載,使其適用於各種用例,包括虛擬化環境。
有關更多信息,請參閱 vSphere 8 的 NFS v3 參考指南。
有關使用光纖通道與NetApp儲存系統的更多信息,請參閱"適用於 vSphere 8 的 NFS v3 參考指南"。
場景概述
此場景涵蓋以下進階步驟:
-
為 NFS 流量建立具有邏輯介面 (LIF) 的儲存虛擬機器 (SVM)
-
驗證ONTAP儲存虛擬機器 (SVM) 的網路以及是否存在用於承載 NFS 流量的邏輯介面 (LIF)。
-
建立導出策略以允許 ESXi 主機存取 NFS 磁碟區。
-
在ONTAP儲存系統上建立 NFS 磁碟區。
-
在 SDDC Manager 中為 NFS 和 vMotion 流量建立網路池。
-
委託 VCF 中的主機用於 VI 工作負載域。
-
使用 NFS 資料儲存作為主要儲存在 VCF 中部署 VI 工作負載域。
-
為 VMware VAAI 安裝NetApp NFS 插件
|
此解決方案適用於支援NFS儲存的ONTAP平台,包括NetApp AFF和FAS。 |
先決條件
此場景中使用以下元件和配置:
-
NetApp AFF儲存系統,其儲存虛擬機器 (SVM) 配置為允許 NFS 流量。
-
已在 IP 網路上建立用於承載 NFS 流量並與 SVM 關聯的邏輯介面 (LIF)。
-
VCF管理域部署完成,可以存取SDDC Manager介面。
-
配置 4 個 ESXi 主機用於 VCF 管理網路上的通訊。
-
為此目的建立的 VLAN 或網路段上為 vMotion 和 NFS 儲存流量保留的 IP 位址。
|
部署 VI 工作負載域時,VCF 會驗證與 NFS 伺服器的連線。這是在使用 NFS IP 位址新增任何額外的 vmkernel 適配器之前,使用 ESXi 主機上的管理適配器完成的。因此,必須確保 1) 管理網路可路由至 NFS 伺服器,或 2) 已將管理網路的 LIF 新增至託管 NFS 資料儲存庫磁碟區的 SVM,以確保驗證可以繼續。 |
有關配置ONTAP儲存系統的信息,請參閱"ONTAP 9 文件"中心。
有關配置 VCF 的信息,請參閱"VMware 雲端基礎文檔"。
有關在 vSphere 群集中使用 NFS 的更多信息,請參閱"適用於 vSphere 8 的 NFS v3 參考指南"。
部署步驟
若要部署以 NFS 資料儲存區為主要儲存的 VI 工作負載域,請完成下列步驟:
驗證ONTAP SVM 的網路連接
驗證是否已為在ONTAP儲存叢集和 VI 工作負載域之間傳輸 NFS 流量的網路建立了所需的邏輯介面。
-

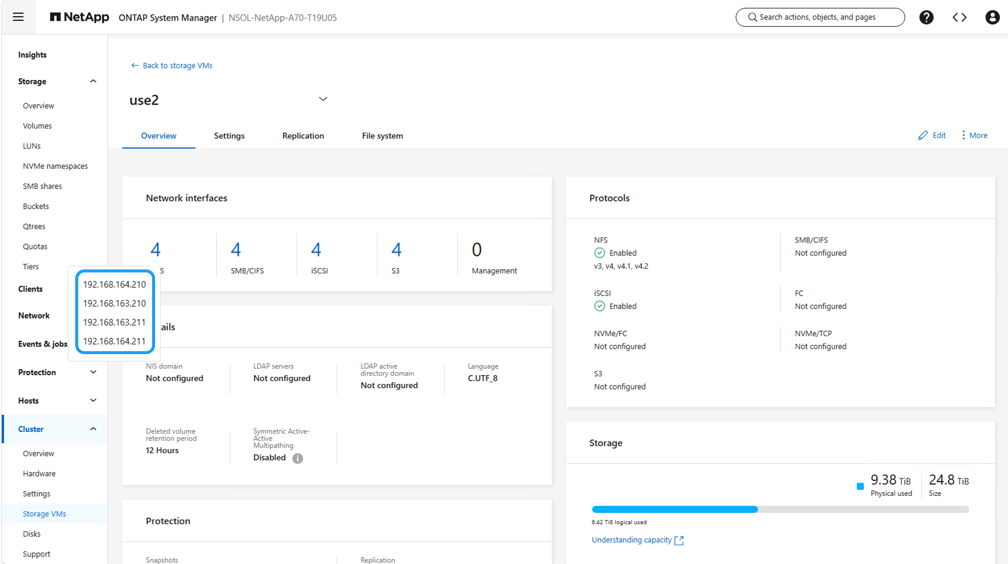

從ONTAP系統管理員導覽至左側選單中的 儲存虛擬機器,然後按一下要用於 NFS 流量的 SVM。在「概述」標籤上的「網路 IP 介面」下,按一下「NFS」右側的數字。在清單中驗證是否列出了所需的 LIF IP 位址。
或者,使用以下命令從ONTAP CLI 驗證與 SVM 關聯的 LIF:
network interface show -vserver <SVM_NAME>
-
驗證 ESXi 主機是否可以與ONTAP NFS 伺服器通訊。透過 SSH 登入 ESXi 主機並對 SVM LIF 執行 ping 操作:
vmkping <IP Address>
|
部署 VI 工作負載域時,VCF 會驗證與 NFS 伺服器的連線。這是在使用 NFS IP 位址新增任何額外的 vmkernel 適配器之前,使用 ESXi 主機上的管理適配器完成的。因此,必須確保 1) 管理網路可路由至 NFS 伺服器,或 2) 已將管理網路的 LIF 新增至託管 NFS 資料儲存庫磁碟區的 SVM,以確保驗證可以繼續。 |
建立共用 NFS 磁碟區的匯出策略
在ONTAP系統管理員中建立導出策略來定義 NFS 磁碟區的存取控制。
-
在ONTAP系統管理員中,按一下左側選單中的“儲存虛擬機器”,然後從清單中選擇一個 SVM。
-

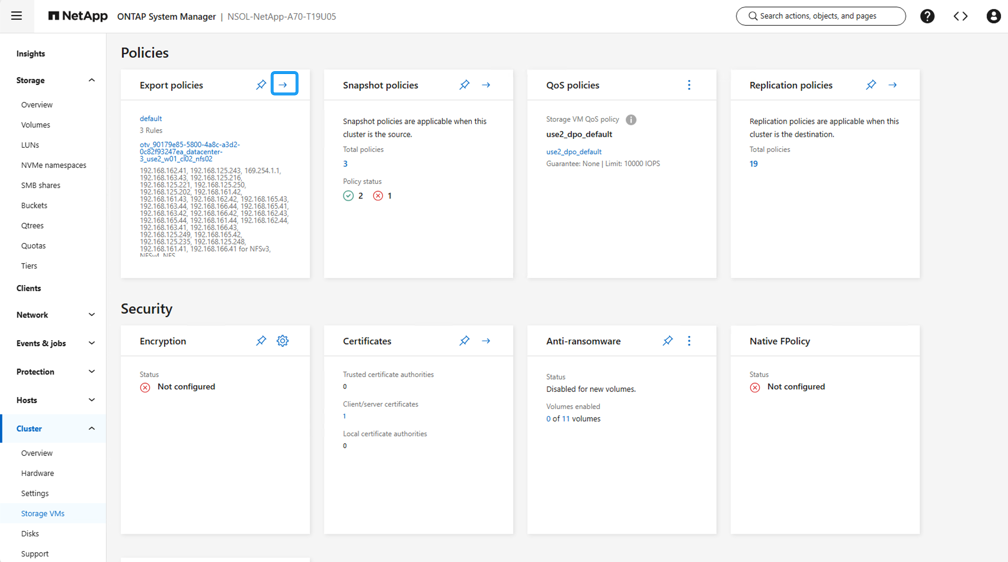

在*設定*標籤上找到*匯出策略*並點擊箭頭進行存取。
-

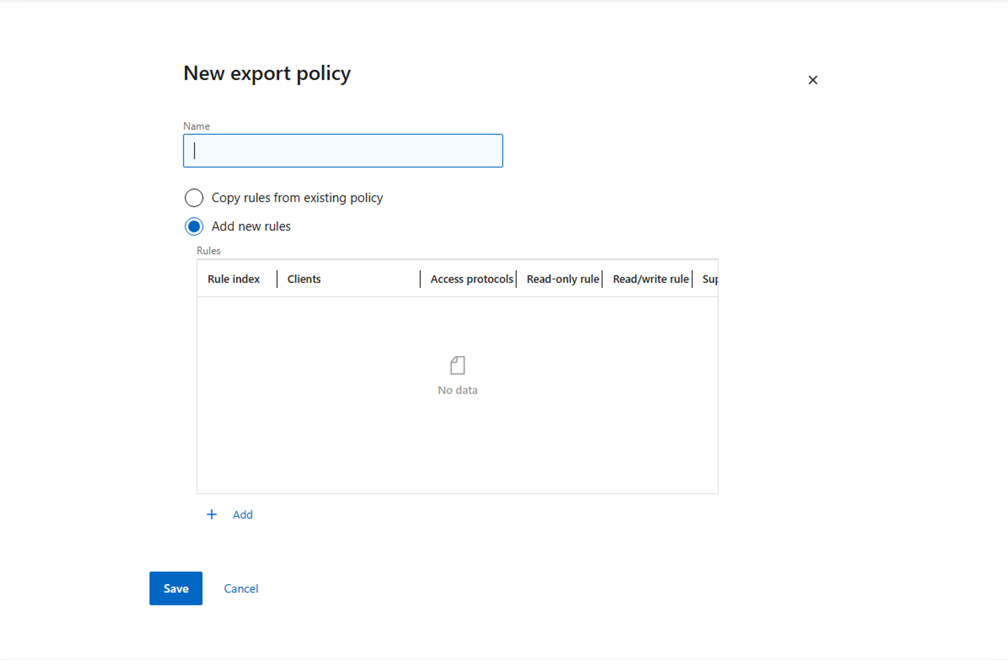

在*新匯出策略*視窗中新增策略名稱,按一下*新增規則*按鈕,然後按一下*+新增*按鈕開始新增規則。
-

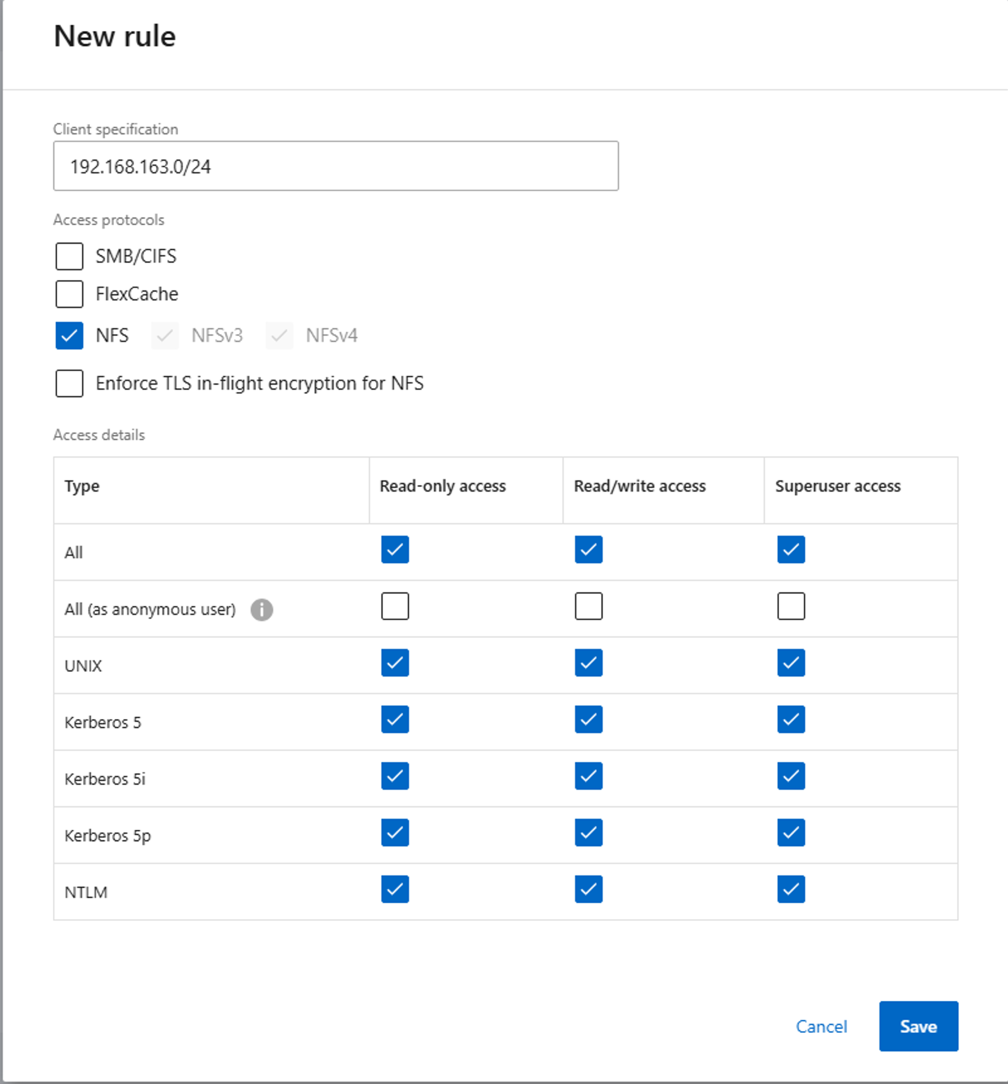

填寫您希望包含在規則中的 IP 位址、IP 位址範圍或網路。取消選取 SMB/Cifs 和 * FlexCache* 方塊並選擇下方的存取詳細資訊。選擇 UNIX 框足以進行 ESXi 主機存取。
部署 VI 工作負載域時,VCF 會驗證與 NFS 伺服器的連線。這是在使用 NFS IP 位址新增任何額外的 vmkernel 適配器之前,使用 ESXi 主機上的管理適配器完成的。因此,必須確保出口政策包括 VCF 管理網絡,以便驗證能夠繼續進行。 -
輸入所有規則後,按一下「儲存」按鈕儲存新的匯出策略。
-
或者,您可以在ONTAP CLI 中建立匯出策略和規則。請參閱ONTAP文件中建立匯出策略和新增規則的步驟。
-
使用ONTAP CLI"建立導出策略" 。
-
使用ONTAP CLI"在匯出策略中新增規則" 。
-
建立 NFS 卷
在ONTAP儲存系統上建立一個 NFS 卷,用作工作負載域部署中的資料儲存。
-

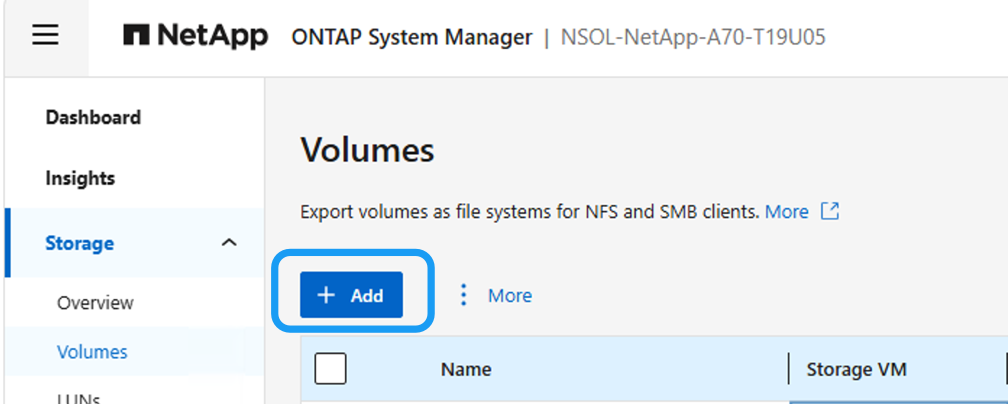

從ONTAP系統管理員導覽至左側選單中的 儲存 > 磁碟區,然後按一下 +新增 以建立新磁碟區。
-

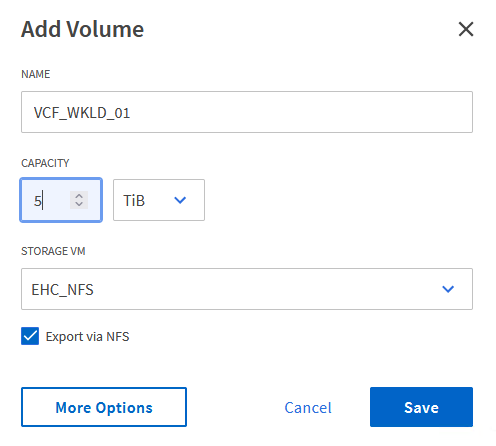

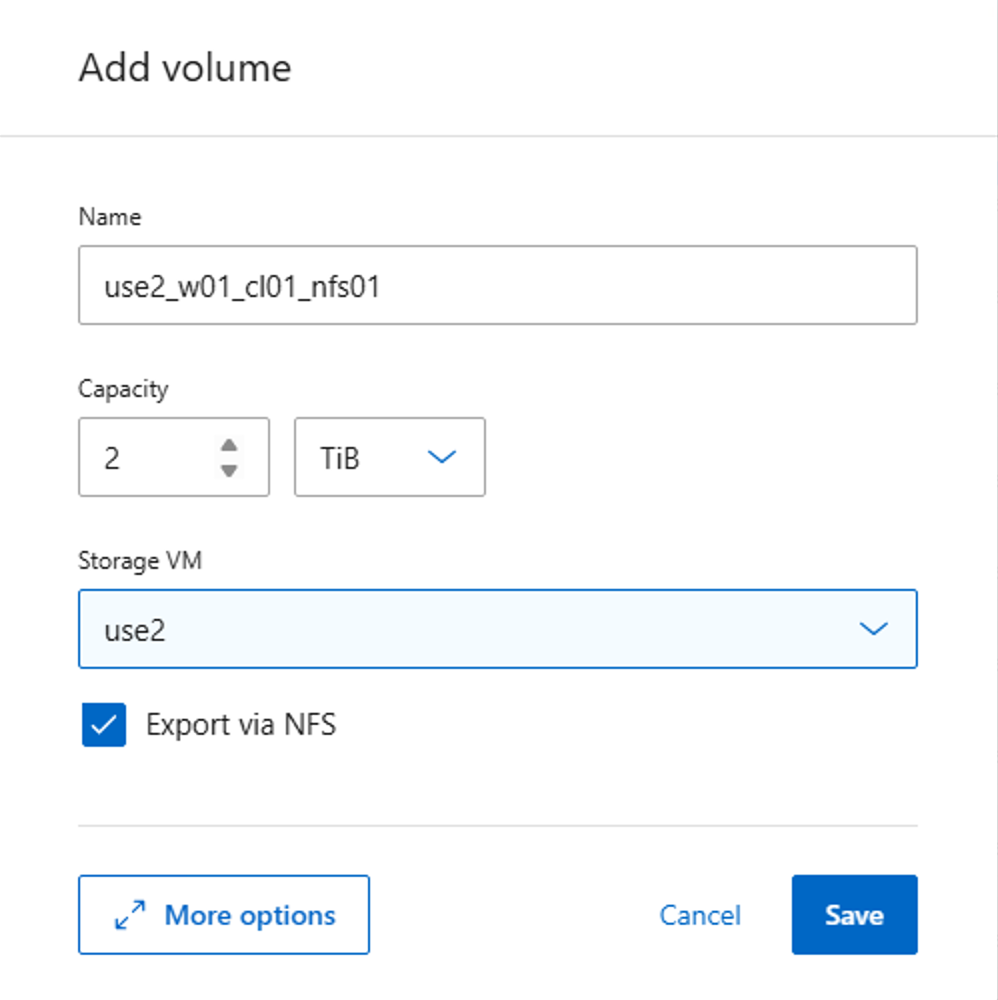

新增磁碟區的名稱,填寫所需的容量並選擇將託管該磁碟區的儲存虛擬機器。按一下“更多選項”繼續。
-

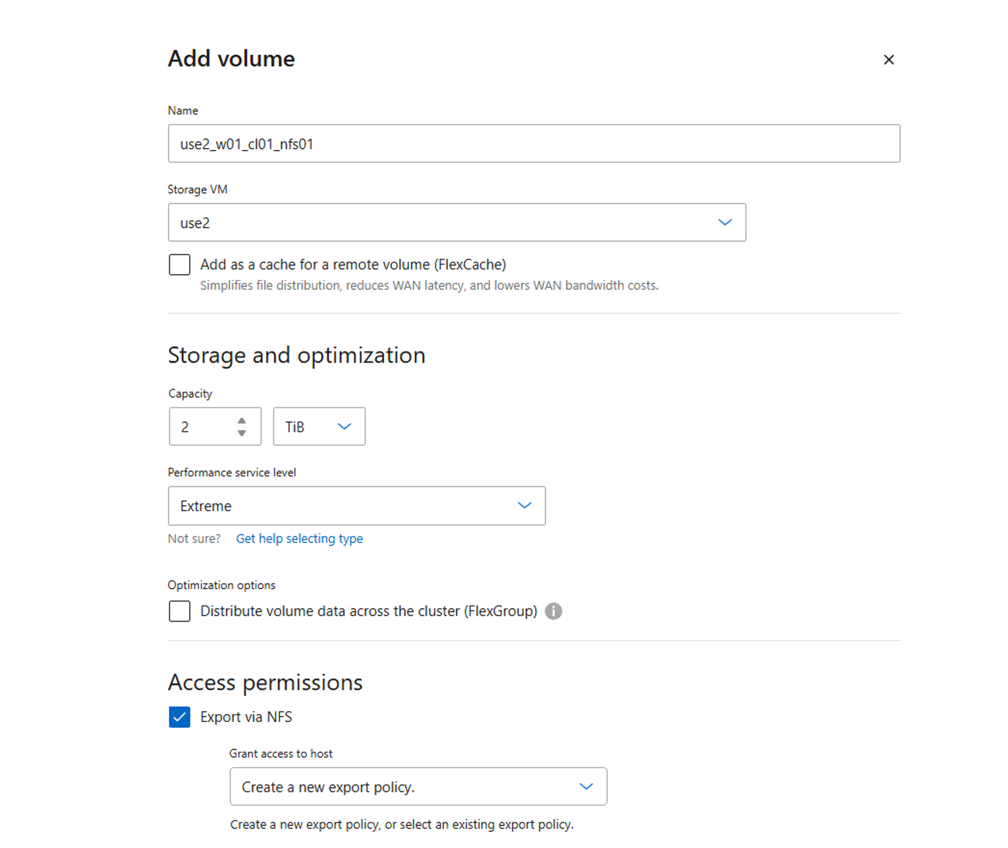

在存取權限下,選擇匯出策略,其中包括 VCF 管理網路或 IP 位址和 NFS 網路 IP 位址,這些位址將用於驗證 NFS 伺服器和 NFS 流量。
+
部署 VI 工作負載域時,VCF 會驗證與 NFS 伺服器的連線。這是在使用 NFS IP 位址新增任何額外的 vmkernel 適配器之前,使用 ESXi 主機上的管理適配器完成的。因此,必須確保 1) 管理網路可路由至 NFS 伺服器,或 2) 已將管理網路的 LIF 新增至託管 NFS 資料儲存庫磁碟區的 SVM,以確保驗證可以繼續。 -
或者,可以在ONTAP CLI 中建立ONTAP區。更多資訊請參閱"lun 創建"ONTAP指令文件中的命令。
在 SDDC Manager 中建立網路池
在偵錯 ESXi 主機之前,必須在 SDDC Manager 中建立網路池,為在 VI 工作負載域中部署它們做準備。網路池必須包含用於與 NFS 伺服器通訊的 VMkernel 適配器的網路資訊和 IP 位址範圍。
-
從 SDDC 管理器 Web 介面導覽至左側選單中的 網路設定,然後按一下 + 建立網路池 按鈕。
-
填寫網路池的名稱,選取 NFS 的複選框並填寫所有網路詳細資料。對 vMotion 網路資訊重複此操作。
-
點選「儲存」按鈕完成網路池的建立。
委員會主辦單位
在將 ESXi 主機部署為工作負載域之前,必須將其新增至 SDDC 管理器清單中。這涉及提供所需資訊、通過驗證並啟動調試過程。
有關詳細信息,請參閱"委員會主辦單位"在 VCF 管理指南中。
-
從 SDDC 管理器介面導覽到左側選單中的 Hosts,然後按一下 Commission Hosts 按鈕。
-
第一頁是先決條件清單。仔細檢查所有先決條件並選中所有複選框以繼續。
-

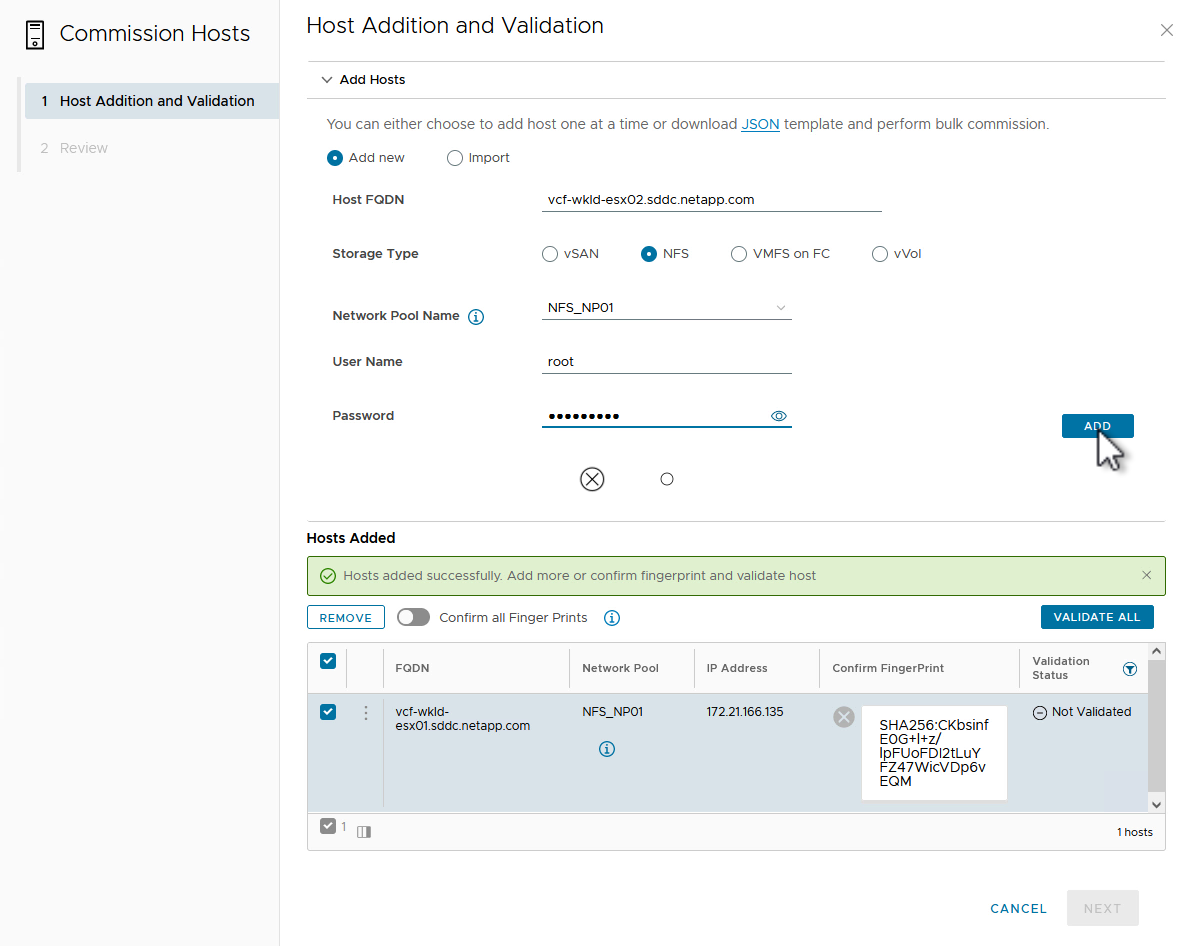

在*主機新增和驗證*視窗中填入*主機 FQDN*、儲存類型、網路池*名稱(包括用於工作負載域的 vMotion 和 NFS 儲存 IP 位址)以及存取 ESXi 主機的憑證。按一下「*新增」將主機新增至要驗證的主機群組。
-
新增所有需要驗證的主機後,按一下「驗證全部」按鈕繼續。
-
假設所有主機都已驗證,請按一下「下一步」繼續。
-
查看要調試的主機列表,然後按一下“調試”按鈕開始該過程。從 SDDC 管理器中的任務窗格監控調試過程。
部署 VI 工作負載域
使用 VCF 雲端管理器介面可以部署 VI 工作負載域。這裡僅介紹與儲存配置相關的步驟。
有關部署 VI 工作負載域的逐步說明,請參閱"使用 SDDC Manager UI 部署 VI 工作負載域"。
-
從 SDDC 管理器儀表板點擊右上角的 + 工作負載域 以建立新工作負載域。
-
在 VI 設定精靈中,根據需要填寫*常規資訊、叢集、運算、網路*和*主機選擇*部分。
有關填寫 VI 配置精靈中所需資訊的詳細信息,請參閱"使用 SDDC Manager UI 部署 VI 工作負載域"。
+
-
在 NFS 儲存部分填入資料儲存名稱、NFS 磁碟區的資料夾掛載點和ONTAP NFS 儲存 VM LIF 的 IP 位址。
-
在 VI 設定精靈中完成交換器設定和授權步驟,然後按一下 完成 開始工作負載域建立程序。
-
監控流程並解決流程中出現的任何驗證問題。
為 VMware VAAI 安裝NetApp NFS 插件
適用於 VMware VAAI 的NetApp NFS 外掛程式整合了安裝在 ESXi 主機上的 VMware 虛擬磁碟庫,並提供了更快完成的更高效能複製操作。當使用ONTAP儲存系統和 VMware vSphere 時,建議執行此程序。
有關為 VMware VAAI 部署NetApp NFS 外掛程式的逐步說明,請按照以下說明進行操作"為 VMware VAAI 安裝NetApp NFS 插件"。
此解決方案的視訊演示
附加資訊
有關配置ONTAP儲存系統的信息,請參閱"ONTAP 9 文件"中心。
有關配置 VCF 的信息,請參閱"VMware 雲端基礎文檔"。
