使用適用ONTAP tools for VMware vSphere將 NFS 和vVols作為補充儲存新增至 VI 工作負載域

貢獻者 kevin-hoke

在此用例中,我們概述了使用ONTAP Tools for VMware 將 NFS 和vVols資料儲存新增為 VMware Cloud Foundation (VCF) 虛擬基礎架構 (VI) 工作負載域的補充儲存的過程。此過程總結了為 VMware vSphere 部署ONTAP工具、使用 NFS 邏輯介面配置儲存虛擬機器 (SVM) 以及配置 NFS 和vVols資料儲存庫。

NFS 用作vVols資料儲存的儲存協定。

NFS 的優勢

*簡單易用:*NFS 設定和管理簡單,使其成為需要快速簡單的文件共享環境的絕佳選擇。

可擴展性:ONTAP 的架構允許 NFS 有效擴展,從而無需對基礎架構進行重大更改即可支援不斷增長的資料需求。

靈活性:NFS 支援廣泛的應用程式和工作負載,使其適用於各種用例,包括虛擬化環境。

欲了解更多信息,請參閱"適用於 vSphere 8 的 NFS v3 參考指南"

場景概述

此場景涵蓋以下進階步驟:

  • 建立具有邏輯介面 (LIF) 的儲存虛擬機器 (SVM) 以用於 NFS 流量。

  • 為 VI 工作負載域上的 NFS 網路建立分散式連接埠群組。

  • 在 ESXi 主機上為 VI 工作負載域建立 NFS 的 vmkernel 適配器。

  • 在 VI 工作負載域部署ONTAP工具。

  • 在 VI 工作負載域上建立一個新的 NFS 資料儲存。

  • 在 VI 工作負載域上建立一個新的vVols資料儲存。

先決條件

此場景需要以下組件和配置:

  • ONTAP AFF或FAS儲存系統,乙太網路交換器上具有專用於儲存流量的實體資料連接埠。

  • VCF管理網域部署已完成,並且可以存取vSphere客戶端。

  • 之前已部署 VI 工作負載域。

NetApp建議為 NFS 採用冗餘網路設計,為儲存系統、交換器、網路介面卡和主機系統提供容錯功能。根據架構要求,通常使用單一子網路或多個子網路部署 NFS。

參考 "使用 VMware vSphere 運行 NFS 的最佳實踐"有關 VMware vSphere 的詳細資訊。

有關使用ONTAP與 VMware vSphere 的網路指導,請參閱 "網路設定 - NFS"NetApp企業應用程式文件的部分。

本文檔示範了建立新 SVM 和指定 IP 位址資訊以建立用於 NFS 流量的多個 LIF 的過程。若要將新的 LIF 新增至現有 SVM,請參閱"建立 LIF(網路介面)"

有關在 vSphere 群集中使用 NFS 的完整信息,請參閱"適用於 vSphere 8 的 NFS v3 參考指南"

 NFS架構圖

部署步驟

若要部署ONTAP工具並使用它在 VCF 管理網域上建立vVols和 NFS 資料儲存庫,請完成下列步驟:

在ONTAP儲存系統上建立 SVM 和 LIF

以下步驟在ONTAP系統管理員中執行。

建立儲存虛擬機器和 LIF

完成以下步驟,建立一個 SVM 以及用於 NFS 流量的多個 LIF。

  1. 從ONTAP系統管理員導覽到左側選單中的 儲存虛擬機器,然後按一下 + 新增 開始。

    點擊“+新增”開始建立 SVM



  2. 在“新增儲存虛擬機器”精靈中,為 SVM 提供一個“名稱”,選擇“IP 空間”,然後在“存取協定”下按一下“SMB/CIFS、NFS、S3”標籤並勾選“啟用 NFS”複選框。

    新增儲存虛擬機器精靈 - 啟用 NFS

    提示 這裡不需要選取「允許 NFS 用戶端存取」按鈕,因為將使用適用於 VMware vSphere 的 Ontap Tools 來自動化資料儲存部署流程。這包括為 ESXi 主機提供客戶端存取。
  3. 網路介面 部分填寫第一個 LIF 的 IP 位址子網路遮罩廣播域和連接埠。對於後續 LIF,可以啟用該複選框以在所有剩餘 LIF 中使用通用設定或使用單獨的設定。

    填寫 LIF 的網路訊息



  4. 選擇是否啟用儲存虛擬機器管理帳戶(適用於多租用戶環境),然後按一下「儲存」以建立 SVM。

    啟用 SVM 帳戶並完成

在 ESXi 主機上設定 NFS 網絡

以下步驟使用 vSphere 用戶端在 VI 工作負載域叢集上執行。在這種情況下,使用 vCenter Single Sign-On,因此 vSphere 用戶端在管理和工作負載域中是通用的。

為 NFS 流量建立分散式連接埠組

完成以下步驟來為網路建立一個新的分散式連接埠群組來承載 NFS 流量:

  1. 從 vSphere 用戶端,導覽至工作負載域的 Inventory > Networking。導航至現有的分散式交換器並選擇建立*新分散式連接埠群組…​*的操作。

    選擇建立新的連接埠群組



  2. 在「新分散式連接埠群組」精靈中填寫新連接埠群組的名稱,然後按一下「下一步」繼續。

  3. 在*配置設定*頁面上填寫所有設定。如果正在使用 VLAN,請確保提供正確的 VLAN ID。按一下“下一步”繼續。

    填寫VLAN ID



  4. 在*準備完成*頁面上,檢查變更並按一下*完成*以建立新的分散式連接埠群組。

  5. 建立連接埠組後,導覽至該連接埠組並選擇操作*編輯設定…​*。

    DPG-編輯設置



  6. 在*分散式連接埠群組 - 編輯設定*頁面上,導覽至左側選單中的*組合和故障轉移*。確保上行鏈路位於「活動上行鏈路」區域中,以啟用上行鏈路組合來用於 NFS 流量。將任何未使用的上行鏈路移至*未使用的上行鏈路*。

    DPG-- 團隊上行鏈路



  7. 對叢集中的每個 ESXi 主機重複此程序。

在每個 ESXi 主機上建立 VMkernel 適配器

在工作負載域中的每個 ESXi 主機上重複此程序。

  1. 從 vSphere 用戶端導覽至工作負載域清單中的其中一個 ESXi 主機。從*配置*標籤中選擇*VMkernel 適配器*,然後按一下*新增網路…​*開始。

    啟動新增網路精靈



  2. 在*選擇連線類型*視窗中選擇*VMkernel 網路適配器*,然後按一下*下一步*繼續。

    選擇 VMkernel 網路適配器



  3. 在「選擇目標裝置」頁面上,選擇先前建立的 NFS 分散式連接埠群組之一。

    選擇目標連接埠群組



  4. 在*連接埠屬性*頁面上保留預設設定(未啟用服務)並按一下*下一步*繼續。

  5. IPv4 設定 頁面上填寫 IP 位址子網路遮罩,並提供新的網關 IP 位址(僅在需要時)。按一下“下一步”繼續。

    VMkernel IPv4 設定



  6. 在「準備完成」頁面上檢查您的選擇,然後按一下「完成」以建立 VMkernel 適配器。

    檢查 VMkernel 選擇

部署並使用ONTAP工具配置存儲

以下步驟使用 vSphere 用戶端在 VCF 管理域叢集上執行,包括部署 OTV、建立vVols NFS 資料儲存以及將管理 VM 遷移到新的資料儲存。

對於 VI 工作負載域,OTV 安裝到 VCF 管理集群,但在與 VI 工作負載域關聯的 vCenter 中註冊。

有關在多 vCenter 環境中部署和使用ONTAP工具的更多信息,請參閱"在多個 vCenter Server 環境中註冊ONTAP工具的要求"

ONTAP tools for VMware vSphere

ONTAP tools for VMware vSphere以 VM 設備部署,並提供用於管理ONTAP儲存的整合 vCenter UI。

完成下列步驟以部署ONTAP tools for VMware vSphere:

  1. ONTAP"NetApp支援站點"並下載到本機資料夾。

  2. 登入 VCF 管理網域的 vCenter 設備。

  3. 在 vCenter 裝置介面中右鍵單擊管理叢集並選擇“部署 OVF 範本…​”

    部署 OVF 範本…​



  4. 部署 OVF 範本 精靈中,按一下 本機檔案 單選按鈕,然後選擇上一個步驟下載的ONTAP工具 OVA 檔案。

    選擇 OVA 文件



  5. 對於精靈的第 2 步到第 5 步,選擇 VM 的名稱和資料夾,選擇計算資源,查看詳細信息,然後接受許可協議。

  6. 配置和磁碟檔案的儲存位置選擇VCF管理域叢集的vSAN資料儲存。

    選擇 OVA 文件



  7. 在選擇網路頁面上選擇用於管理流量的網路。

    選擇網路



  8. 在自訂範本頁面上填寫所有必需的資訊:

    • 用於 OTV 管理存取的密碼。

    • NTP 伺服器 IP 位址。

    • OTV維護帳戶密碼。

    • OTV Derby DB 密碼。

    • 不要選取「啟用 VMware Cloud Foundation (VCF)」複選框。部署補充儲存不需要 VCF 模式。

    • VI 工作負載域 的 vCenter 設備的 FQDN 或 IP 位址

    • VI 工作負載域 的 vCenter 設備的憑證

    • 提供所需的網路屬性欄位。

      按一下“下一步”繼續。

      自訂OTV模板1

      自訂OTV模板2



  9. 查看「準備完成」頁面上的所有信息,然後按一下「完成」開始部署 OTV 設備。

為ONTAP工具新增儲存系統。
  1. 透過從 vSphere 用戶端的主選單中選擇NetApp ONTAP工具來存取它。

    NetApp ONTAP工具



  2. 從ONTAP工具介面中的 INSTANCE 下拉式選單中,選擇與要管理的工作負載域關聯的 OTV 實例。

    選擇OTV實例



  3. 在ONTAP工具中,從左側選單中選擇“儲存系統”,然後按“新增”。

    新增儲存系統



  4. 填寫儲存系統的 IP 位址、憑證和連接埠號碼。點擊“新增”開始發現過程。

    提供儲存系統憑證

在ONTAP工具中建立 NFS 資料儲存庫

完成以下步驟以使用ONTAP工具部署在 NFS 上執行的ONTAP資料儲存庫。

  1. 在ONTAP工具中選擇 概覽,然後從 入門 標籤中按一下 配置 以啟動精靈。

    配置資料儲存區



  2. 在新資料儲存精靈的「常規」頁面上,選擇 vSphere 資料中心或叢集目標。選擇 NFS 作為資料儲存類型,填寫資料儲存的名稱,然後選擇協定。選擇是否使用FlexGroup磁碟區以及是否使用儲存功能檔案進行設定。按一下“下一步”繼續。

    注意:選擇*在叢集中分發資料儲存資料*將把底層磁碟區建立為FlexGroup卷,從而阻止使用儲存功能設定檔。參考 "FlexGroup卷支援和不支援的配置"有關使用FlexGroup磁碟區的詳細資訊。

    常規頁面



  3. 在*儲存系統*頁面上選擇儲存功能設定檔、儲存系統和 SVM。按一下“下一步”繼續。

    儲存系統



  4. 在*儲存屬性*頁面上選擇要使用的聚合,然後按一下*下一步*繼續。

    儲存屬性



  5. 最後,查看*摘要*並按一下「完成」開始建立 NFS 資料儲存。

    審核總結並完成

在ONTAP工具中建立vVols資料存儲

若要在ONTAP工具中建立vVols資料儲存庫,請完成下列步驟:

  1. 在ONTAP工具中選擇 概覽,然後從 入門 標籤中按一下 配置 以啟動精靈。

    配置資料儲存區

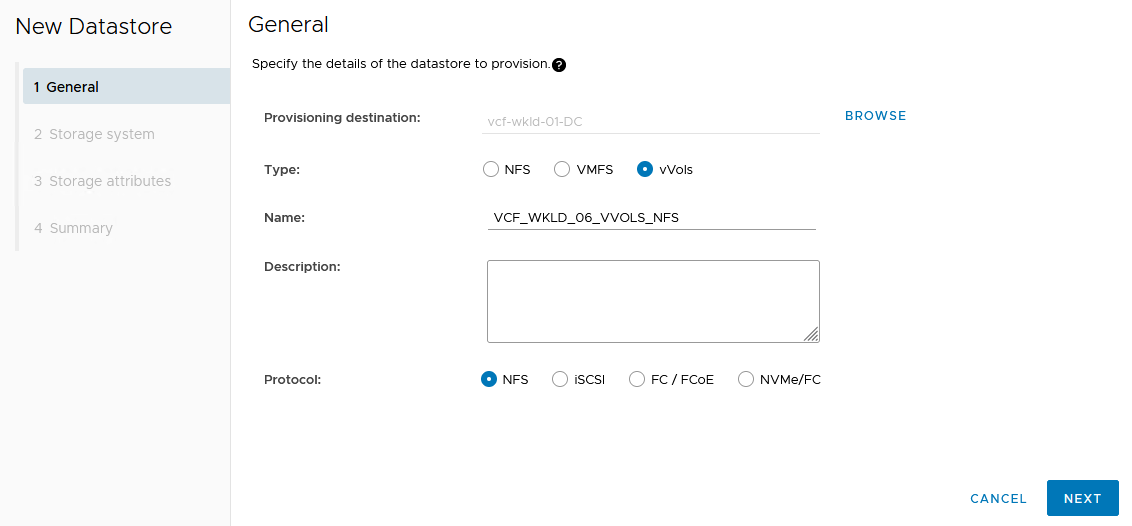

  2. 在新資料儲存精靈的「常規」頁面上,選擇 vSphere 資料中心或叢集目標。選擇 * vVols* 作為資料儲存類型,填寫資料儲存的名稱,並選擇 NFS 作為協定。按一下“下一步”繼續。

    常規頁面

  3. 在*儲存系統*頁面上選擇儲存功能設定檔、儲存系統和 SVM。按一下“下一步”繼續。

    儲存系統

  4. 在*儲存屬性*頁面上選擇為資料儲存建立一個新的捲,並填寫要建立的捲的儲存屬性。按一下「新增」建立卷,然後按一下「下一步」繼續。

    儲存屬性

    儲存屬性 - 下一步

  5. 最後,查看*摘要*並點擊*完成*以啟動 vVol 資料儲存建立程序。

    摘要頁面

附加資訊

有關配置ONTAP儲存系統的信息,請參閱"ONTAP 9 文件"中心。

有關配置 VCF 的信息,請參閱"VMware 雲端基礎文檔"
