ONTAP HA 模型是基於 HA 合作夥伴的概念建構。ONTAP Select 將此架構擴展到非共享的通用伺服器領域，它利用 ONTAP 中存在的 RAID SyncMirror (RSM) 功能在叢集節點之間複製資料區塊，從而在 HA 對中提供兩份使用者資料副本。

一個包含中間節點的雙節點叢集可以跨越兩個資料中心。如需更多資訊，請參閱 "雙節點延伸 HA（MetroCluster SDS）最佳實務做法" 章節。

ONTAP Select 叢集由 2 到 12 個節點組成。每個高可用性（HA）配對包含兩份使用者資料副本，透過 IP 網路在節點間同步鏡像。這種鏡像對使用者而言是透明的，它是資料 Aggregate 的屬性，在資料 Aggregate 建立過程中自動設定。

ONTAP Select 叢集中的所有 Aggregate 都必須進行鏡像，以確保在節點容錯移轉時資料可用，並避免硬體故障導致的單點故障（SPOF）。ONTAP Select 叢集中的 Aggregate 由 HA 配對中每個節點提供的虛擬磁碟構建，並使用下列磁碟：

這種方法與標準 ONTAP 叢集的工作方式截然不同。這適用於 ONTAP Select 叢集中的所有根磁碟和資料磁碟。Aggregate 包含資料的本機副本和鏡像副本。因此，包含 N 個虛擬磁碟的 Aggregate 可提供 N/2 個磁碟的獨立儲存空間，因為第二個資料副本位於其自身的獨立磁碟上。

下圖顯示四節點 ONTAP Select 叢集中的 HA 配對。此叢集中有一個 Aggregate（test），使用來自兩個 HA 合作夥伴的儲存設備。此資料 Aggregate 由兩組虛擬磁碟組成：本機集由擁有叢集節點的 ONTAP Select（Plex 0）提供，遠端集由容錯移轉合作夥伴（Plex 1）提供。

Plex 0 是存放所有本機磁碟的儲存桶。Plex 1 是存放鏡像磁碟的儲存桶，這些磁碟負責儲存使用者資料的第二個複寫副本。擁有 Aggregate 的節點向 Plex 0 提供磁碟，而該節點的 HA 合作夥伴節點則向 Plex 1 提供磁碟。

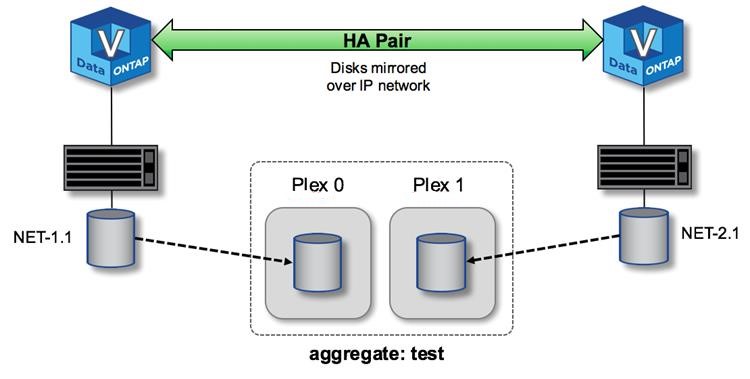

在下圖中、有一個包含兩個磁碟的鏡射 Aggregate。此 Aggregate 的內容會在兩個叢集節點之間進行鏡射、本機磁碟 NET-1.1 放置在 Plex 0 儲存區中、遠端磁碟 NET-2.1 放置在 Plex 1 儲存區中。在此範例中、Aggregate test 由左側的叢集節點擁有、並使用本機磁碟 NET-1.1 和 HA 合作夥伴鏡射磁碟 NET-2.1。

*ONTAP Select 鏡像 Aggregate*

叢集節點之間資料區塊的同步鏡像、以及系統故障時不遺失資料的要求、對於傳入寫入作業在 ONTAP Select 叢集中傳播時所採取的路徑有重大影響。此程序包含兩個階段：

對目標磁碟區的寫入作業透過資料 LIF 進行，並提交到 ONTAP Select 節點系統磁碟上的虛擬化 NVRAM 分割區，之後才會確認並傳回給客戶端。在 HA 配置中，由於這些 NVRAM 寫入作業在確認之前會立即鏡像到目標磁碟區擁有者的 HA 夥伴節點，因此會增加一個步驟。此程序可確保在原始節點發生硬體故障時，HA 夥伴節點上的檔案系統一致性。

寫入作業提交到 NVRAM 後，ONTAP 會定期將此分割區的內容移至對應的虛擬磁碟，此程序稱為「移出」。此程序僅在擁有目標磁碟區的叢集節點上執行一次，不會在 HA 合作夥伴節點上執行。

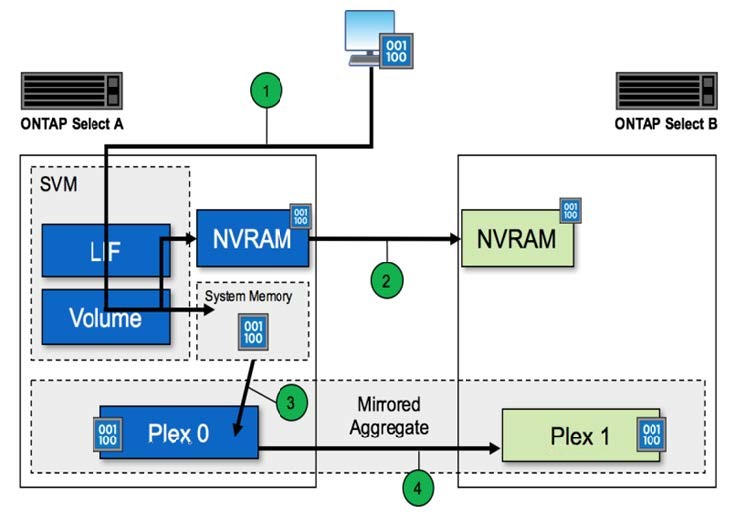

下圖顯示傳入 ONTAP Select 節點之寫入要求的寫入路徑。

ONTAP Select 寫入路徑工作流程

傳入寫入確認包括以下步驟：

ONTAP Select 從 NVRAM 移轉至資料 Aggregate（ONTAP CP）包括下列步驟：
