ONTAP Select 單節點和多節點網路組態

PDF

ONTAP Select 支援單節點和多節點網路組態。

單節點網路組態

單節點 ONTAP Select 組態不需要 ONTAP 內部網路、因為沒有叢集、HA 或鏡射流量。

與 ONTAP Select 產品的多節點版本不同，每個 ONTAP Select VM 都包含三個虛擬網路介面卡，分別呈現給 ONTAP 網路連接埠 e0a、e0b 和 e0c。

這些連接埠用於提供以下服務：管理、資料和叢集間 LIF。

KVM

您可以將 ONTAP Select 部署為單節點叢集。Hypervisor 主機包含一個虛擬交換器，可存取外部網路。

ESXi

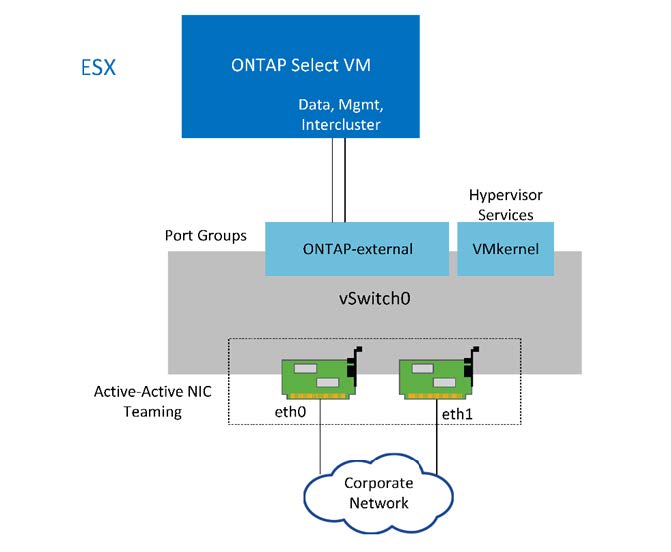

下圖展示了這些連接埠與底層實體適配器之間的關係。圖中描述了 ESXi 虛擬機器管理程式上的一個 ONTAP Select 叢集節點。

單節點 ONTAP Select 叢集的網路組態

單節點 ONTAP Select 叢集的網路組態

註 即使單節點叢集只需要兩個介面卡，仍然需要 NIC 群組。

LIF 指派

如本文件多節點 LIF 指派區段所述，ONTAP 使用 IPspace 將叢集網路流量與資料和管理流量分開。此平台的單節點變體不包含叢集網路。因此，叢集 IPspace 中不存在任何連接埠。

註 在 ONTAP Select 叢集設定過程中，叢集和節點管理 LIF 會自動建立。您可以在部署後建立其餘的 LIF。

管理和資料 LIF（e0a、e0b 和 e0c）

ONTAP 連接埠 e0a、e0b 和 e0c 被委派為 LIF 的候選連接埠，用於承載以下類型的流量：

  • SAN/NAS 傳輸協定流量（CIFS、NFS 和 iSCSI）

  • 叢集、節點和 SVM 管理流量

  • 叢集間流量（SnapMirror 和 SnapVault）

多節點網路組態

多節點 ONTAP Select 網路組態由兩個網路組成。

其中包括負責提供叢集和內部複寫服務的內部網路，以及負責提供資料存取和管理服務的外部網路。這兩個網路之間流量的端對端隔離對於建立適合叢集恢復能力的環境至關重要。

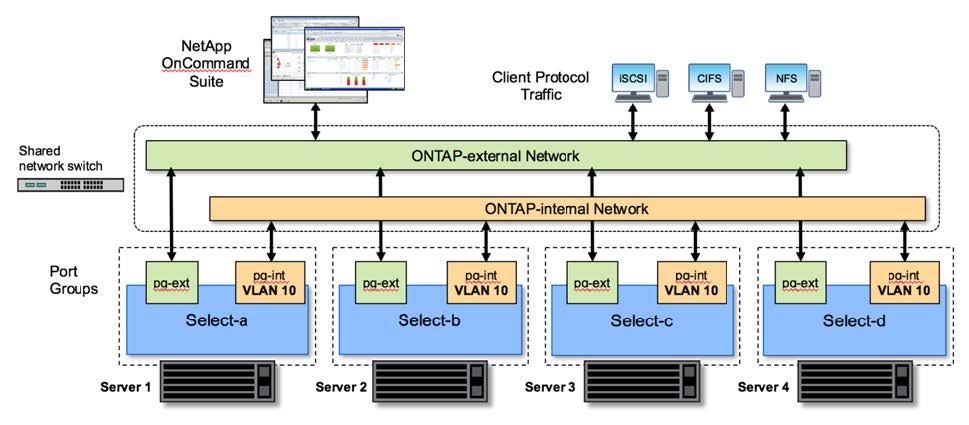

下圖展示了這些網路，圖中顯示的是一個運行在 VMware vSphere 平台上的四節點 ONTAP Select 叢集。六節點、八節點、十節點和十二節點叢集的網路佈局類似。

註 每個 ONTAP Select 執行個體都位於個別的實體伺服器上。內部和外部流量使用個別的網路連接埠群組進行隔離，這些連接埠群組會指派給每個虛擬網路介面，並允許叢集節點共用相同的實體交換器基礎架構。

ONTAP Select 多節點叢集網路組態總覽

ONTAP Select 多節點叢集網路組態總覽

每個 ONTAP Select VM 包含七個虛擬網路適配器，這些適配器以七個網路連接埠（e0a 到 e0g）的形式呈現給 ONTAP。雖然 ONTAP 將這些適配器視為實體 NIC，但它們實際上是虛擬的，並透過虛擬化網路層映射到一組實體介面。因此，每個託管伺服器不需要六個實體網路連接埠。

註 不支援向 ONTAP Select VM 新增虛擬網路介面卡。

這些連接埠已預先設定為提供以下服務：

  • e0a、e0b 和 e0g。管理和資料 LIF

  • e0c、e0d。叢集網路 LIF

  • e0e。RSM

  • e0f。HA 互連

連接埠 e0a、e0b 和 e0g 位於外部網路上。雖然連接埠 e0c 到 e0f 執行多種不同的功能、但它們共同構成內部 Select 網路。在進行網路設計決策時、您應該將這些連接埠放置在單一第 2 層網路上。不需要將這些虛擬介面卡分散到不同的網路。

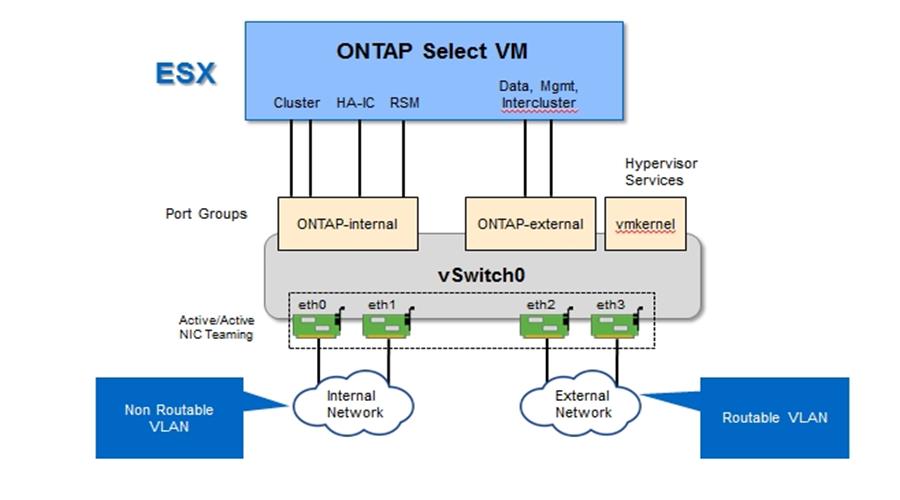

下圖展示了這些連接埠與底層實體適配器之間的關係，圖中描繪了 ESXi 虛擬機器管理程式上的一個 ONTAP Select 叢集節點。

多節點 ONTAP Select 叢集中單一節點的網路配置 單一節點的網路組態，該節點是多節點 ONTAP Select 叢集的一部分

將內部流量和外部流量隔離到不同的實體 NIC 上，可防止網路資源存取不足，從而避免系統延遲。此外，透過 NIC 綁定進行聚合，即使單一網路介面卡發生故障，ONTAP Select 叢集節點也能繼續存取網路。

註 外部網路連接埠群組和內部網路連接埠群組均以對稱方式包含全部四個 NIC 適配器。外部網路連接埠群組中的作用中連接埠是內部網路中的待命連接埠。相反地、內部網路連接埠群組中的作用中連接埠是外部網路連接埠群組中的待命連接埠。

LIF 指派

隨著 IPspaces 的引入，ONTAP 連接埠角色已被棄用。與 FAS 陣列類似，ONTAP Select 叢集包含預設 IPspace 和叢集 IPspace。透過將網路連接埠 e0a、e0b 和 e0g 放入預設 IPspace，並將連接埠 e0c 和 e0d 放入叢集 IPspace，這些連接埠實際上被隔離，無法承載不屬於該空間的 LIF。ONTAP Select 叢集中的其餘連接埠透過自動分配介面來提供內部服務。與 RSM 和 HA 互連介面不同，這些連接埠不會透過 ONTAP shell 公開。

註 並非所有 LIF 都可透過 ONTAP 指令 shell 存取。HA 互連和 RSM 介面對 ONTAP 隱藏，它們在內部用於提供各自的服務。

以下各節將詳細說明網路 port 和 LIF。

管理和資料 LIF（e0a、e0b 和 e0g）

ONTAP 連接埠 e0a、e0b 和 e0g 被委派為 LIF 的候選連接埠，用於承載以下類型的流量：

  • SAN/NAS 傳輸協定流量（CIFS、NFS 和 iSCSI）

  • 叢集、節點和 SVM 管理流量

  • 叢集間流量（SnapMirror 和 SnapVault）

註 在 ONTAP Select 叢集設定過程中，叢集和節點管理 LIF 會自動建立。您可以在部署後建立其餘的 LIF。

叢集網路 LIF（e0c、e0d）

ONTAP 連接埠 e0c 和 e0d 被委派為叢集介面的主連接埠。在每個 ONTAP Select 叢集節點內，ONTAP 設定期間會使用連結本機 IP 位址（169.254.x.x）自動產生兩個叢集介面。

註 您無法為這些介面指派靜態 IP 位址，也不應該建立額外的叢集介面。

叢集網路流量必須透過低延遲、非路由的二層網路傳輸。由於叢集吞吐量和延遲要求，您應該將 ONTAP Select 叢集實體部署在彼此靠近的位置（例如，多包裝、單一資料中心）。不支援透過廣域網路或顯著的地理距離將高可用性節點分開來建構四節點、六節點、八節點、十節點或十二節點的跨叢集配置。支援使用中間節點的跨雙節點配置。

詳情請參閱相關章節"雙節點延伸 HA（MetroCluster SDS）最佳實務做法"。

註 為確保叢集網路流量的最大處理量，此網路連接埠配置為使用巨型訊框（7500 至 9000 MTU）。為確保叢集正常運作，請確認所有向 ONTAP Select 叢集節點提供內部網路服務的上游虛擬交換器和實體交換器均已啟用巨型訊框。

RAID SyncMirror 流量 (e0e)

HA 夥伴節點之間的區塊同步複寫是透過位於網路連接埠 e0e 的內部網路介面進行。此功能會自動執行，使用 ONTAP 在叢集設定期間所設定的網路介面，不需要管理員進行任何組態設定。

註 連接埠 e0e 已被 ONTAP 用於內部複寫流量。因此，此連接埠及其託管的 LIF 在 ONTAP CLI 或 System Manager 中均不可見。此介面配置為使用自動產生的連結本機 IP 位址，您無法指派備用 IP 位址。此網路連接埠需要使用巨型訊框（7500 至 9000 MTU）。

HA 互連（e0f）

NetApp FAS 陣列使用專用硬體在 ONTAP 叢集中的 HA 配對之間傳遞資訊。然而，軟體定義環境通常不具備此類設備（例如 InfiniBand 或 iWARP 裝置），因此需要替代解決方案。儘管考慮了多種可能性，但 ONTAP 對互連傳輸的要求決定了此功能必須在軟體中模擬。因此，在 ONTAP Select 叢集中，HA 互連功能（傳統上由硬體提供）已設計到作業系統中，並使用乙太網路作為傳輸機制。

每個 ONTAP Select 節點都配置了一個 HA 互連連接埠 e0f。此連接埠承載 HA 互連網路介面，負責兩個主要功能：

  • 在 HA 配對之間鏡像 NVRAM 的內容

  • 在 HA 配對之間傳送 / 接收 HA 狀態資訊和網路活動訊號訊息

HA 互連流量透過此網路連接埠使用單一網路介面，透過在乙太網路封包中分層遠端直接記憶體存取（RDMA）訊框來實現。

註 與 RSM 連接埠（e0e）類似，使用者無法透過 ONTAP CLI 或 System Manager 存取此實體連接埠或託管網路介面。因此，您無法修改此介面的 IP 位址，也無法變更連接埠狀態。此網路連接埠需要使用巨型訊框（7500 至 9000 MTU）。
