ONTAP Select vSAN 和外部陣列組態
建議變更
PDF
虛擬 NAS (vNAS) 部署支援虛擬 SAN (vSAN) 上的 ONTAP Select 叢集、部分 HCI 產品以及外部陣列類型的資料儲存區。這些組態的基礎基礎架構可提供資料儲存區恢復能力。
最低要求是您使用的 Hypervisor（在支援的 Linux 主機上執行的 VMware ESXi 或 KVM）支援底層組態。如果 Hypervisor 是 ESXi，則它應該列在對應的 VMware HCL 中。
vNAS 架構
vNAS 命名規則適用於所有不使用 DAS 的設定。對於多節點 ONTAP Select 叢集，這包括同一 HA 配對中的兩個 ONTAP Select 節點共享單一資料存放區（包括 vSAN 資料存放區）的架構。節點也可以安裝在來自相同共用外部陣列的不同資料存放區上。這可以提高陣列端的儲存效率，從而減少整個 ONTAP Select HA 配對的整體佔用空間。ONTAP Select vNAS 解決方案的架構與使用本機 RAID 控制器的 ONTAP Select on DAS 非常相似。也就是說，每個 ONTAP Select 節點都會繼續保留其 HA 合作夥伴的資料副本。ONTAP 儲存效率原則的範圍為節點。因此，陣列端的儲存效率更為理想，因為它們可能會套用至來自兩個 ONTAP Select 節點的資料集。
HA 配對中的每個 ONTAP Select 節點也可以使用個別的外部陣列。當使用 ONTAP Select MetroCluster SDS 搭配外部儲存設備時，這是常見的選擇。
當為每個 ONTAP Select 節點使用單獨的外部陣列時，兩個陣列必須為 ONTAP Select VM 提供類似的效能特徵，這一點非常重要。
vNAS 架構與採用硬體 RAID 控制器的本機 DAS
vNAS 架構在邏輯上與配備 DAS 和 RAID 控制器的伺服器架構最為相似。在這兩種情況下、ONTAP Select 都會佔用資料儲存區空間。該資料儲存區空間會被分割成 VMDK、而這些 VMDK 會形成傳統的 ONTAP 資料 Aggregate。ONTAP Deploy 可確保在叢集建立和儲存新增作業期間、VMDK 的大小適當、並指派給正確的 Plex（在 HA 配對的情況下）。
vNAS 和配備 RAID 控制器的 DAS 之間有兩個主要區別。最直接的區別是 vNAS 不需要 RAID 控制器。vNAS 假定底層外部陣列能夠提供與配備 RAID 控制器的 DAS 相同的資料持續性和恢復能力。第二個差別，也是更細微的差別，與 NVRAM 的效能有關。
vNAS NVRAM
ONTAP Select NVRAM 是一個 VMDK。這意味著 ONTAP Select 在區塊尋址裝置（VMDK）之上模擬了一個位元組尋址空間（傳統 NVRAM）。然而，NVRAM 的效能對 ONTAP Select 節點的整體效能至關重要。
對於具有硬體 RAID 控制器的 DAS 設定，硬體 RAID 控制器快取會做為 NVRAM 快取，因為所有寫入 NVRAM VMDK 的作業都會先託管在 RAID 控制器快取中。
對於 VNAS 架構， ONTAP Deploy 會自動為 ONTAP Select 節點配置一個名為「單一實例資料記錄 (SIDL)」的啟動參數。啟用此啟動參數後， ONTAP Select 將繞過 NVRAM ，直接將資料有效負載寫入資料聚合。NVRAM 僅用於記錄 WRITE 操作變更的資料區塊的位址。此功能的優點在於避免了雙重寫入：一次寫入 NVRAM ，另一次寫入是在 NVRAM 被移除時進行的。此功能僅針對 vNAS 啟用，因為對 RAID 控制器快取的本機寫入所帶來的額外延遲可以忽略不計。
SIDL 功能並非與所有 ONTAP Select 儲存效率功能相容。可以使用以下命令在 Aggregate 層級停用 SIDL 功能：
storage aggregate modify -aggregate aggr-name -single-instance-data-logging off
|
如果關閉 SIDL 功能，寫入效能會受到影響。在停用該 Aggregate 中所有 Volume 上的所有儲存效率原則後，可以重新啟用 SIDL 功能： |
volume efficiency stop -all true -vserver * -volume * (all volumes in the affected aggregate)
在 ESXi 上使用 vNAS 時、共置 ONTAP Select 節點
ONTAP Select 支援在共用儲存設備上建立多節點 ONTAP Select 叢集。ONTAP Deploy 可在同一個 ESXi 主機上設定多個 ONTAP Select 節點，前提是這些節點不屬於同一個叢集。
|
|
此組態僅適用於 VNAS 環境（共用資料存放區）。使用 DAS 儲存設備時，不支援每個主機有多個 ONTAP Select 執行個體，因為這些執行個體會競爭相同的硬體 RAID 控制器。 |

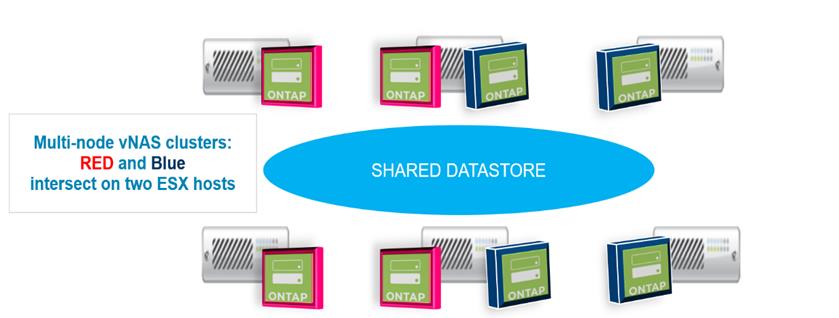

ONTAP Deploy 可確保多節點 VNAS 叢集的初始部署不會將相同叢集中的多個 ONTAP Select 執行個體放置在相同主機上。下圖展示了兩個四節點叢集在兩台主機上交叉部署的正確範例。
多節點 VNAS 叢集的初始部署
部署後、ONTAP Select 節點可以在主機之間移轉。這可能會導致非最佳且不受支援的組態、使同一叢集中的兩個或多個 ONTAP Select 節點共用相同的基礎主機。NetApp 建議手動建立 VM 反關聯性規則、以便 VMware 自動維護同一叢集節點之間的實體分隔、而不僅僅是同一 HA 配對的節點。
|
|
反親和性規則要求在 ESXi 叢集上啟用 DRS。 |

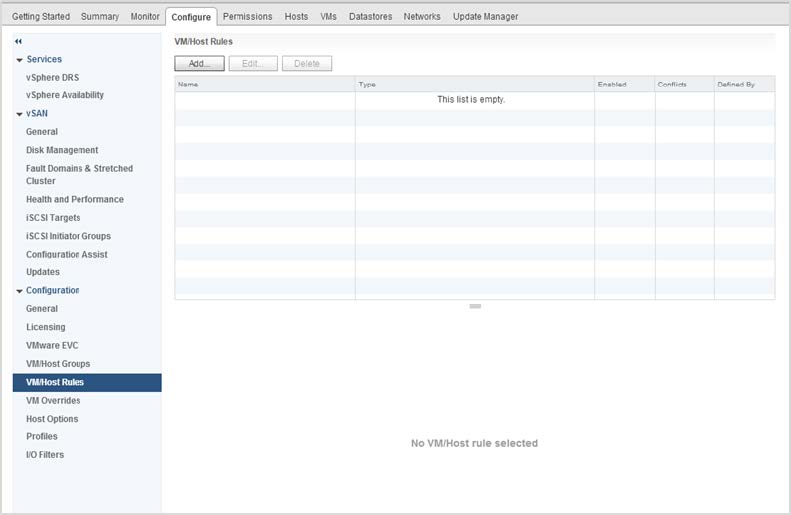

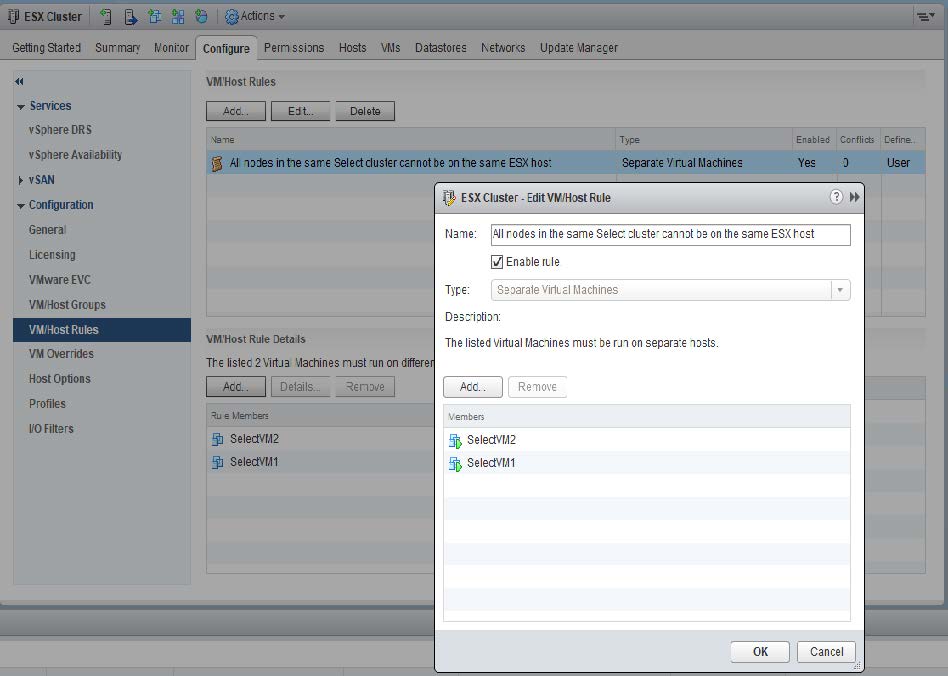

請參考以下範例，了解如何為 ONTAP Select VM 建立反親和性規則。如果 ONTAP Select 叢集包含多個 HA 配對，則叢集中的所有節點都必須包含在此規則中。
由於以下原因之一，來自同一 ONTAP Select 叢集的兩個或多個 ONTAP Select 節點可能位於同一 ESXi 主機上：
-
由於 VMware vSphere 授權限制或 DRS 未啟用，因此不會顯示 DRS。
-
DRS 反關聯性規則會被略過，因為 VMware HA 作業或系統管理員啟動的 VM 移轉具有優先權。
|
|
ONTAP Deploy 不會主動監控 ONTAP Select VM 位置。但是、叢集重新整理作業會在 ONTAP Deploy 記錄中反映此不受支援的組態： |
