以下章節涵蓋有關 NetApp AFX 叢集硬體的詳細資訊。如需 NetApp AFX 硬體的最新資訊，請參閱"https://hwu.netapp.com"。
支援的硬體
有關 NetApp AFX 支援的硬體的最新資訊，請查看 "https://hwu.netapp.com"。
節點
NetApp AFX 節點包括 AFX 1K （基於 AFF A1K）和 AFX 2K。這些節點沒有板載磁碟用於儲存設備，採用模組化設計，可根據效能要求輕鬆新增和移除節點。每個節點佔用 2U 的機架空間，且隨著節點新增至 AFX 叢集，效能呈線性提升。

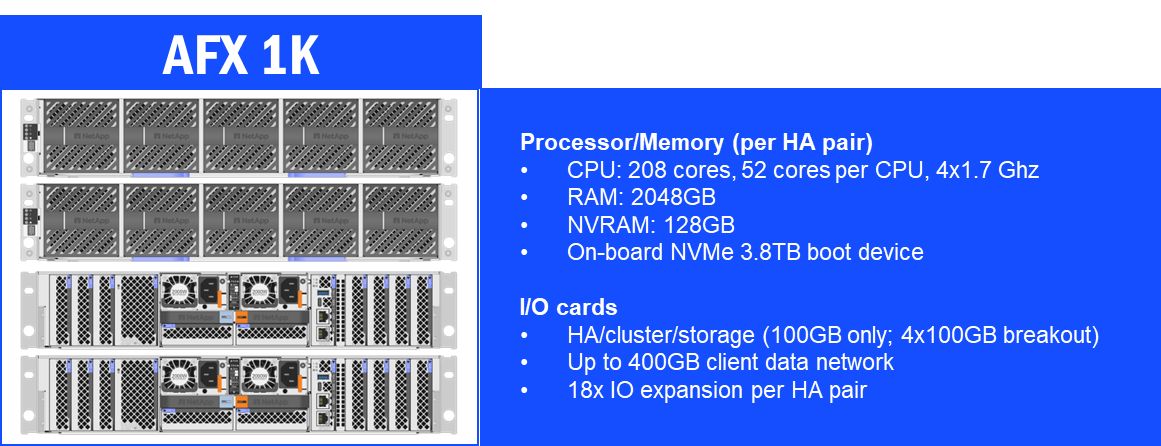

NetApp AFX 1K 節點詳細資料

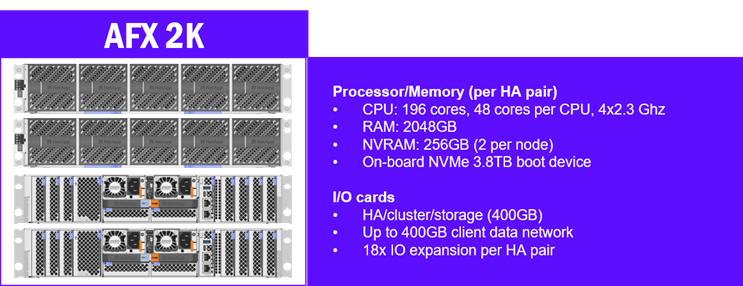

NetApp AFX 2K 節點詳細資料
硬體插槽
NetApp AFX 1K 節點使用下列插槽分配。
-
插槽 1 專用於 HA 複寫
-
插槽 7 專用於叢集複寫
-
插槽 10 和 11 專用於儲存櫃通訊
NetApp AFX 2K 節點使用下列插槽分配。
-
插槽 1 專用於 HA 複寫
-
插槽 2 專用於叢集複寫
-
插槽 8B 和 10A 專用於儲存設備機櫃通訊
書架
NetApp AFX 機架採用與 AFF 系統相同的機殼。AFX 機架的主要差異在於所使用的模組。NSM140 模組可提供更強大的效能，並有助於實現解耦式 ONTAP。以下是一些關鍵注意事項：
-
僅支援完全填滿的磁碟櫃。
-
當插入電源後，NetApp AFX 會自動偵測到磁碟櫃。
-
目前不支援移除機櫃。

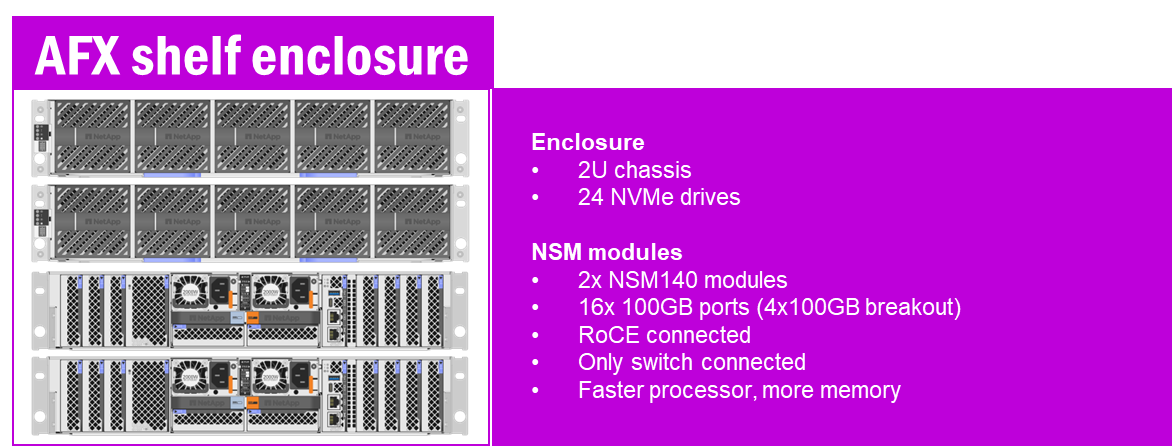

NetApp AFX 機架式機櫃詳細資料
交換器
NetApp AFX 仍然使用後端叢集交換器進行叢集內通訊，例如叢集資料庫複寫、遠端資料作業、儲存作業和 NVRAM 鏡射。從功能上看，統一 ONTAP 和 NetApp AFX 叢集交換器之間的唯一區別在於：
-
400GbE 支援
-
新的 HA VLAN
-
如需更多資訊、請參閱 "Cisco 交換器資料表" 。

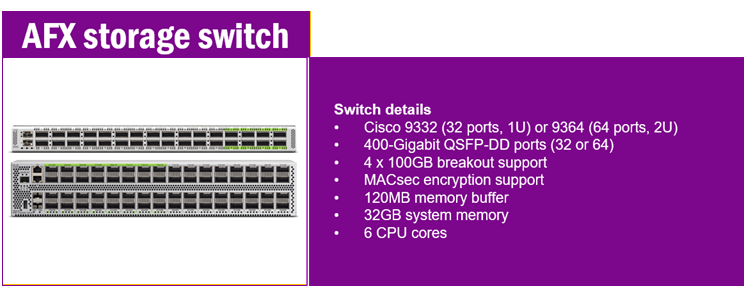

NetApp AFX 叢集交換器
叢集交換器連線能力
NetApp AFX 的許多主要架構概念都大量運用了後端叢集交換器。例如，叢集介面、儲存設備介面卡、儲存機櫃和 NVRAM 卡都連接到叢集交換器。叢集交換器支援 400GB 頻寬。在 AFX 1K 平台上，後端叢集網路連接埠僅支援與叢集交換器的 100GB 連接，而在 AFX 2K 平台上則支援 400GB 連接。因此，AFX 1K 後端節點連接使用 4 條 100GB 分支纜線，以減少交換器上佔用的連接埠數量。AFX 2K 使用 1:1 的 400GB 連接至交換器，每個節點有 6 個連接埠（2 個 HA、2 個叢集、2 個儲存設備）。儲存機櫃模組仍使用 100GB 介面；例如，16 個 100GB 儲存機櫃模組連接埠僅佔用交換器上的 4 個連接埠，而 AFX 1K 節點上的 8 個連接埠總共只佔用交換器上的 2 個連接埠。

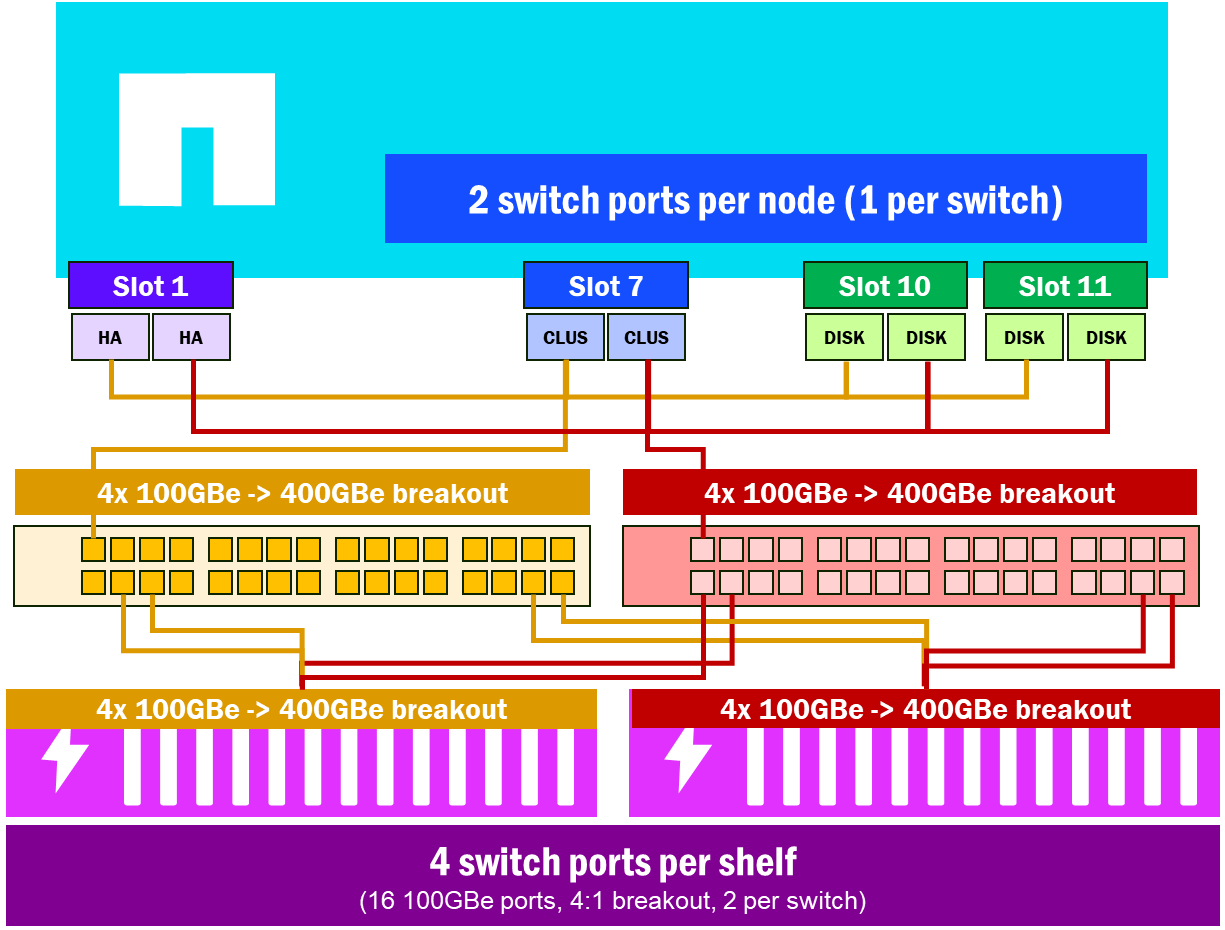

NetApp AFX 交換器佈線
交換器選擇指南
將每台交換器所需的 400GbE 連接埠總數相加，然後選擇滿足該總數的最小交換器型號。NetApp AFX 使用一對叢集交換器；每台交換器的容量需另外配置。每台交換器上的兩個連接埠預留給 ISL（9332：連接埠 31–32；9364：連接埠 63–64），因此 9332 剩餘 30 個可用連接埠，9364 剩餘 62 個可用連接埠。
每台交換器的連接埠數量：
-
AFX 1K：每個節點 1 個 400GbE 連接埠（4 x 100GB 分支上有四個 100GB 節點連接埠）
-
AFX 2K：每個交換器每個節點 3 個 400GbE 連接埠（每個節點 6 個連接埠，1:1 400GB：2 個 HA、2 個叢集、2 個儲存設備）
-
機櫃：每個機櫃 2 個 400GbE 連接埠（每個交換器 8 個 100GB 機櫃連接埠，採用 4 x 100GB 分支連接）
| 每個交換器需要 400GbE 連接埠總數 | 交換器 |
|---|---|
可容納 32 個連接埠（ISL 後可用 30 個） |
Cisco Nexus 9332D-GX2B（1U，32 x 400GbE） |
可容納 64 個連接埠（ISL 後可用連接埠為 62 個） |
Cisco Nexus 9364D-GX2A（2U，64 x 400GbE） |
超過 64 個連接埠 |
Cisco Nexus 9808，或如 "Hardware Universe" 中所述 |
32 節點叢集
一個 32 節點叢集（目前節點上限；請參閱 "最大值和限制"）在 AFX 1K 上每個交換器消耗 32 × 400GbE 連接埠，在 AFX 2K 上每個交換器消耗 96 × 400GbE 連接埠（32 × 3），不包括機櫃。
| 交換器 | AFX 1K（32 個節點） | AFX 2K（32 個節點） |
|---|---|---|
Cisco Nexus 9332D-GX2B |
不支援（32 個節點連接埠超過 30 個可用連接埠） |
不支援 |
Cisco Nexus 9364D-GX2A |
32 個節點和 8–12 個機櫃（4:1 至 8:3） |
不支援（96 個節點連接埠超過 62 個可用連接埠） |
Cisco Nexus 9808 |
32 個節點和 8–12 個機櫃（4:1 至 8:3） |
32 個節點和 8–12 個機櫃（4:1 至 8:3） |
每個交換器的最大節點數
節點與機櫃比率至少為 4:1，至多為 8:3（請參閱 "節點與機櫃比率"），節點數為偶數（HA 配對），且至少需要 2 個機櫃。以下組合列出了該範圍內每個交換器可容納的最大節點數量。
| 交換器 | AFX 1K（最大節點數 + 機櫃） | AFX 2K（最大節點數 + 機櫃） |
|---|---|---|
Cisco Nexus 9332D-GX2B |
20 個節點 + 5 個機櫃（4:1；8:3 不符合剩餘連接埠） |
8 個節點 + 2–3 個機櫃 |
Cisco Nexus 9364D-GX2A |
32 個節點 + 8–12 個機櫃 |
16 個節點 + 4–6 個機櫃 |
Cisco Nexus 9808 |
32 個節點 + 8–12 個機櫃 |
32 個節點 + 8–12 個機櫃 |
有關最新支援的交換器型號和限制，請參閱 "Hardware Universe" 和 "AFX 佈線文件"。
磁碟類型和大小
NetApp AFX 目前僅支援以下尺寸的 NVMe 附加 SSD ：
-
15.3 TB
-
30.1 TB
-
60.6 TB
TLC 與 QLC
NetApp AFX 可同時運用 TLC 和 QLC 兩種快閃記憶體類型。15.3TB 的磁碟採用 TLC 機型，而容量大於 30.1TB 的磁碟則採用 QLC 機型。無論採用何種媒體類型，均可達到 NVIDIA SuperPod 認證效能標準。
所有與 NetApp AFX 系統搭配使用的硬碟均為高效能硬碟，QLC 和 TLC 的讀取效能幾乎相同。QLC 的寫入效能略遜於 TLC，並且在寫入密集型工作負載下可能會出現更明顯的損耗平衡現象。
有關效能數據，請參閱 "每個磁碟櫃效能"。
在選擇使用的磁碟機類型時，請考慮儲存設備將承載哪些工作負載，以及涉及的效能 / 容量密度權衡。
