NetApp AFX 的設計以效能和擴充性為核心，專門針對需要高讀寫處理量的工作負載，並可提供簡單、線性的擴充。
每個節點的效能
每個 NetApp AFX 儲存節點都提供特定的讀取和寫入處理量。隨著節點新增至叢集中，效能會線性增加，如 "節點效能的線性擴充" 中所述。
-
使用 "ElBencho" 基準測試工具和連續讀取/寫入獲得的效能數據。
|
如下面的"基準測試結果"章節所示，使用多個用戶端讀取和寫入多個檔案可達到最佳效能。 |
每節點效能預估
| 節點類型 | 讀取效能上限 | 最大寫入效能 |
|---|---|---|
AFX 1K |
約 35GB/s |
約 10GB/s |
AFX 2K |
約 35GB/s |
約 17GB/s（提升 70%） |
|
|
如需最新的效能預估，請洽詢您的 NetApp 銷售團隊。 |
每個磁碟櫃效能
每個儲存架包含高效能儲存架模組，配備 16 個 100GB 乙太網路連接埠，利用 RoCEv2 通訊實現與叢集中運算節點的高頻寬儲存互動。與任何實體資源一樣，這些儲存架的效能也有其極限——尤其因為 NetApp AFX 可以呈現多個指向同一組磁碟的節點。下表顯示了單一儲存架對 TLC 和 QLC 磁碟機的估計最大讀取和寫入效能。有關 TLC 和 QLC 差異的更多資訊，請參閱 "TLC 與 QLC"。
每個磁碟櫃的效能預估
| 機櫃模組類型 | 讀取效能上限 | 最大寫入效能 |
|---|---|---|
NSM 140 |
140GB/s（TLC 和 QLC） |
70GB/s TLC 35GB/s QLC |
|
|
如需最新的效能預估，請洽詢您的 NetApp 銷售團隊。 |
效能密度
在分散式 ONTAP 架構中，將儲存節點與磁碟櫃分離，可讓更多節點將流量推送到較少的磁碟櫃，這有助於減少資料中心的整體佔用空間，只需使用所需的容量即可獲得最大效能。
「效能密度」的概念使儲存管理員能夠最大限度地利用現有硬體，而無需過度配置儲存環境。

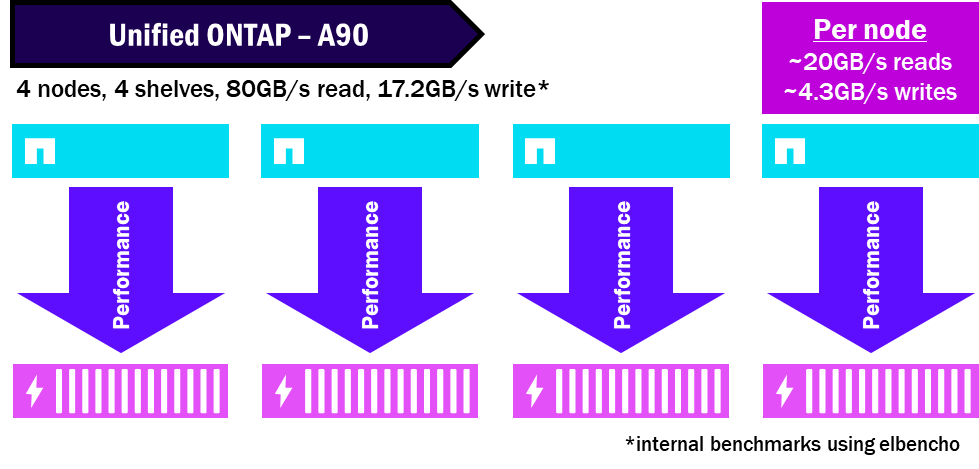

統一 ONTAP – 效能劃分方式
例如，在統一的 ONTAP 叢集中，每個節點都有自己的一組專用磁碟。因此，效能僅導向該節點所擁有的磁碟。由於一個節點只能存取一組磁碟，因此效能將僅限於它可以直接存取的磁碟。

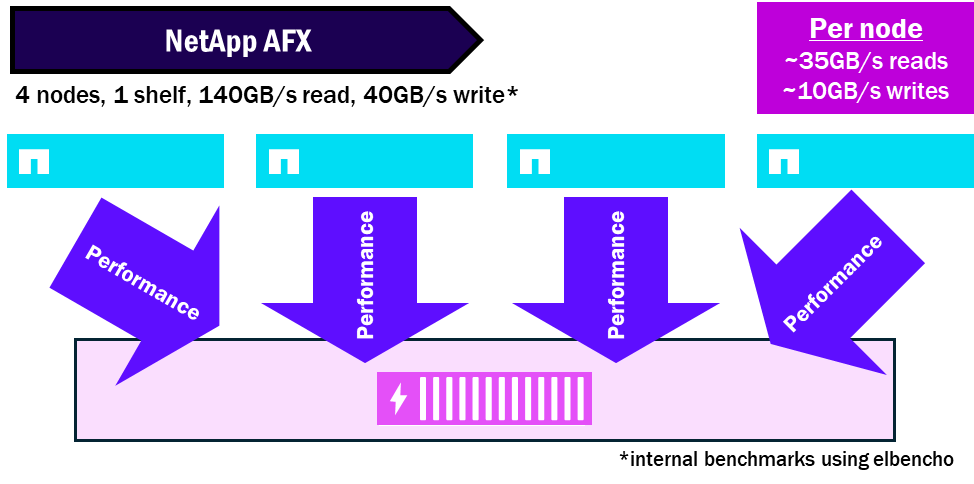

NetApp AFX – 效能密度
NetApp AFX 將所有可用磁碟匯集到一個名為儲存可用區 （SAZ） 的單一容量資源池。因此，所有節點都可以運用所有可用磁碟進行讀寫操作。由於磁碟和節點是解耦的，與統一的 ONTAP 架構相比，您不一定需要使用那麼多機櫃即可獲得相同（或更高）的處理量效能。NetApp AFX 的解耦架構最大限度地發揮了磁碟櫃的效能潛力。
節點與機櫃比率
Unified ONTAP 節點每個節點至少需要一組磁碟，且單一節點可以連接多個磁碟櫃。因此，單一節點可能會出現效能瓶頸，可能無法充分利用其自身的磁碟。
NetApp AFX 將所有磁碟櫃提供給所有節點。每個磁碟櫃包含具有 16 x 100GB RoCE 功能介面的模組，以增加每個磁碟櫃允許的總效能量。因此，您可以使用多個節點飽和單一磁碟櫃，這些節點將對同一組磁碟進行讀取和寫入。
從 ONTAP 9.19.1 開始，節點：機櫃飽和比率至少為 4:1，8:3 也是可能的。
基準測試結果
以下部分介紹使用具有下列組態參數的 NetApp AFX 叢集進行基準測試的結果。
-
4 個節點、4 個資料介面
-
2 個機櫃
-
ONTAP 9.19.1GA
-
NFSv4.2（pNFS、工作階段主幹連線）
-
FlexGroup Volume
-
"ElBencho" 基準測試
-
寫入：elbencho --hosts=x.x.x.[y-z] -d -w -b 1M -t 80 --iodepth 1 --direct -s 600g /fio_vol1/
-
讀取：elbencho --hosts=x.x.x.[y-z] -r -b 256k -t 80 --lat --iodepth 2 --direct -s 600g --infloop /fio_vol1/
-
4 台 Cisco C240 M8 伺服器、2 個連接埠 * 200GbE CX-7 卡、80 個執行緒
-
NFS 掛載選項：rw,vers=4.2,rsize=1048576,wsize=1048576,trunkdiscovery,proto=tcp
上述組態達到了 4 節點叢集可用的最大讀取速度（~134GB/s），並且正好達到每個節點允許的最大寫入速度（40GB/s）。
|
|
請參閱 "效能基準測試技巧" 相關章節，以了解如何重現這些結果。 |

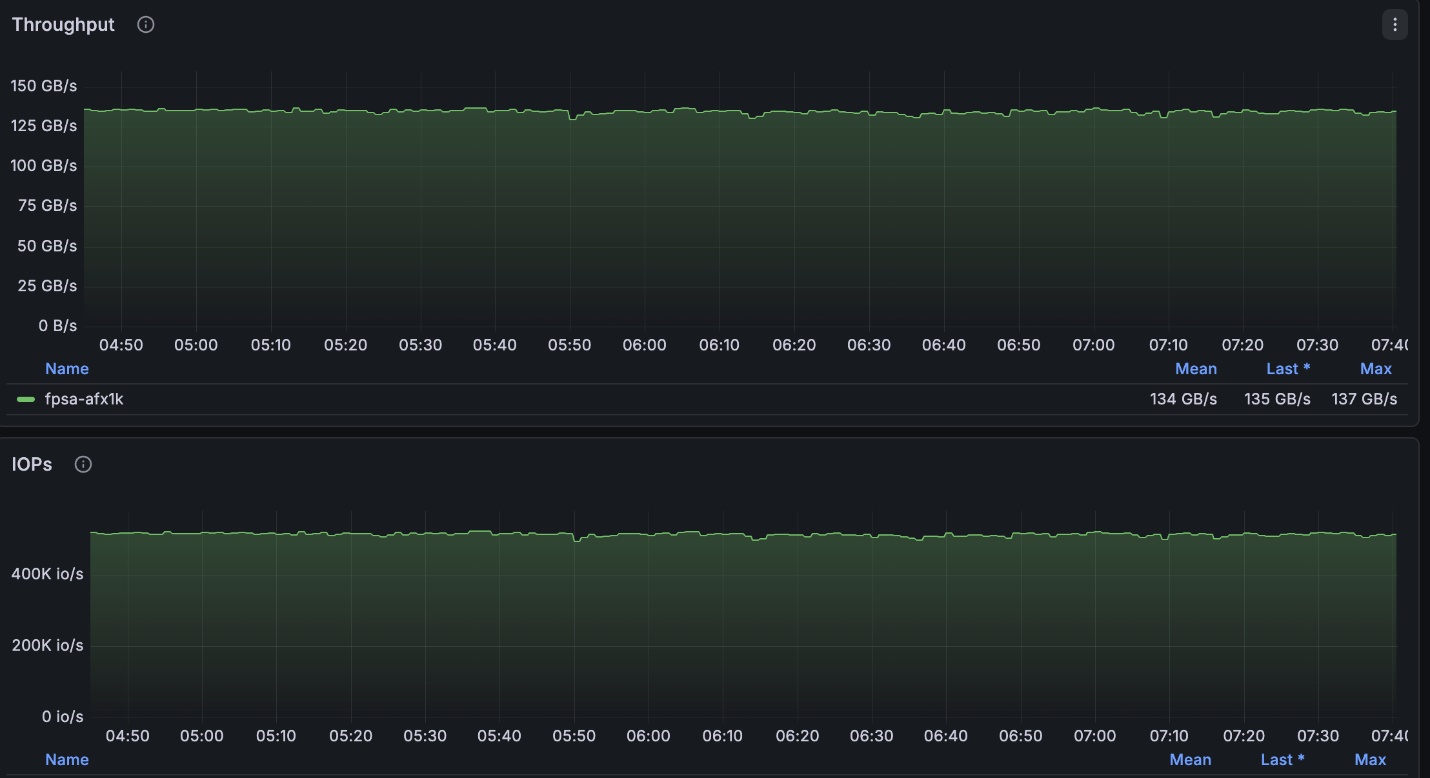

NetApp AFX – ElBencho 讀取效能，4 個節點

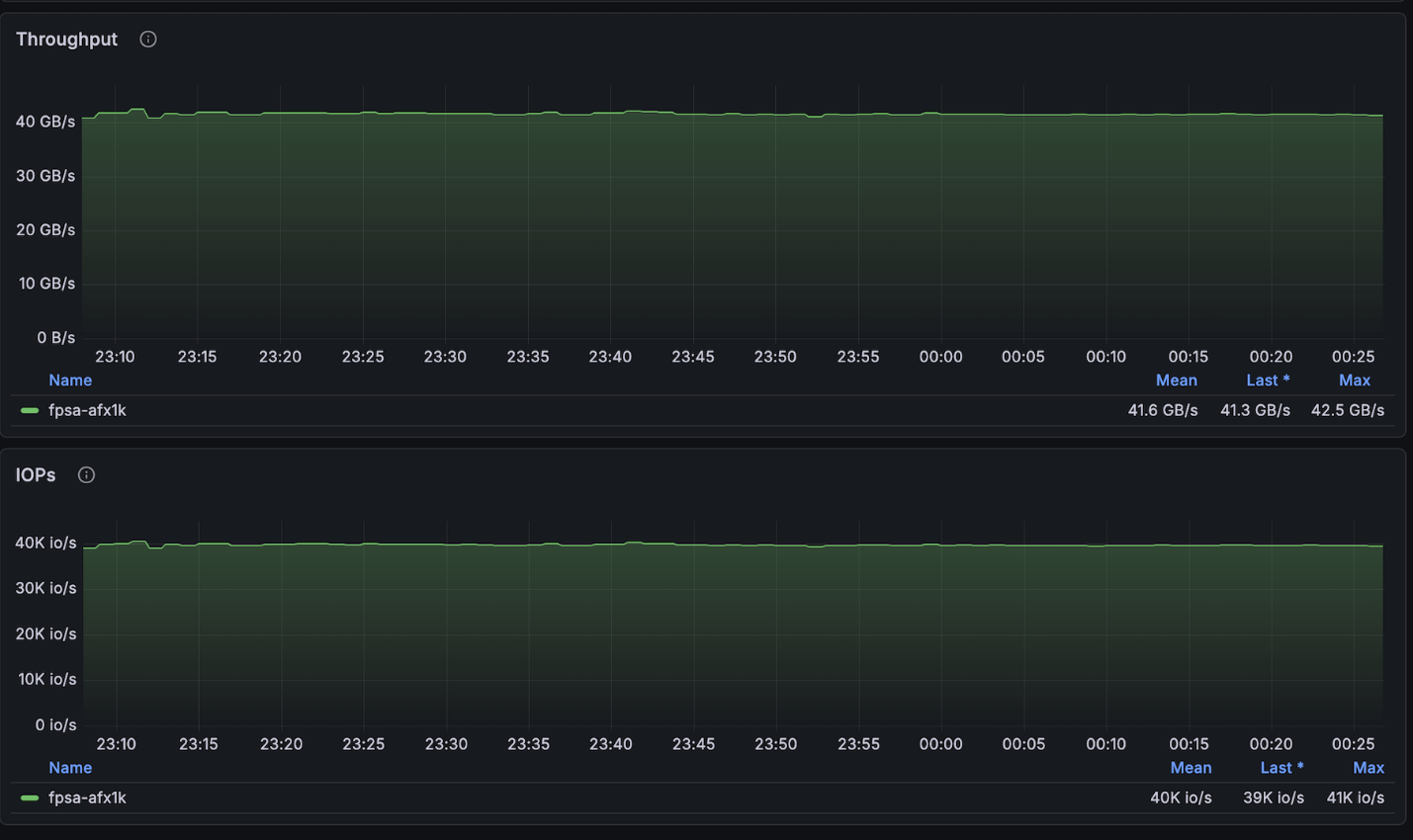

NetApp AFX – ElBencho 寫入效能，4 個節點
積極的預先讀取
在媒體串流工作負載中，一部 4K 電影通常會分割成數萬個檔案，每個檔案的大小通常在 50 MB 到 250 MB 之間。每個檔案代表一個影格，應用程式會在單一要求中讀取整個影格。為了維持流暢、不間斷且無可見緩衝的串流，這些影格讀取必須完成且不能中斷。
ONTAP 提供磁碟區層級選項(`-aggressive-readahead-mode`來最佳化這些工作負載。從 ONTAP 9.19.1 開始，AFX 上引入了新的 `cross_file_sequential_read`模式，可加速具有可預測 I/O 模式的類似檔案類型工作負載（例如媒體轉譯和串流）。
cross_file_sequential_read 會根據檔案名稱預測下一個要讀取的檔案，並在用戶端發出讀取呼叫之前開始對這些檔案進行預先讀取。預測邏輯假設目錄中的所有檔案都遵循命名模式，其數字後綴單調遞增（例如 file1、file2、file3）。目錄中的所有檔案都必須遵循此模式，使用十進位或十六進位編號。檔案名稱長度最多為 255 個字元。此邏輯與副檔名無關，僅根據目前檔案名稱在目前目錄中產生下一組檔案名稱。如果先前使用十進位編號產生的檔案名稱在目錄中不存在，則會使用十六進位編號重新產生名稱。如果產生的檔案名稱都不存在，則不會對該組發出預先擷取。預先擷取會在發出下一個用戶端讀取時恢復。
啟用這些選項後，"frametest" 效能基準測試能夠以每秒 30 幀的速度讀取 30,000 個 4K 幀，同時支援 30 個用戶端（NFSv3 和 SMB3）和 34 個用戶端（NFSv4.1），沒有丟幀。
雖然跨檔案循序讀取主要針對媒體工作負載而設計，但其他具有可預測存取模式和檔案名稱的讀取密集型工作負載（例如 AI 訓練和推理）也可以從中受益。
考量事項與注意事項
-
共享緩衝區快取 – 主動預讀使用與節點上其他磁碟區相同的緩衝區快取。啟用此功能可能會影響該節點上其他磁碟區的讀取效能。
-
底層儲存效能 – 如果檔案讀取速度不夠快（例如，在基於 HDD 的 FAS 系統上），則快取資料可能會在用戶端讀取之前被清除，從而抵消預讀的優勢。
-
存取模式要求 – 如果工作負載的讀取模式不是循序的，或者目錄中的檔案名稱不是按遞增循序順序命名的，則 cross_file_sequential_read 積極預先讀取模式不會帶來有意義的效益。
NFSv4.x 效能增強功能
幾十年來，NFS 版本 3 一直是 NFS 應用程式的黃金標準——早在 1995 年首次正式發佈時就已如此。它兼具效能和恢復能力，因此有充分的理由讓人們難以考慮升級到更新的 NFS 版本。
然而、NFSv3 並非沒有限制。協定的無狀態特性雖然有利於效能、並可將儲存容錯移轉的中斷降至最低、但對於資料一致性和鎖定管理而言並不理想。NFS 伺服器並不會真正追蹤鎖定狀態、因此如果發生故障、NFS 伺服器可能會或可能不會釋放鎖定、而 NFS 用戶端可能不知道檔案是否已鎖定。
NFSv3 的安全性也存在一些不足之處。該協定需要開啟多個防火牆連接埠才能正常運作，且數位 ID 以明文形式有線傳輸。此外，NFS 缺乏強大的存取控制清單 （ACL） 支援，也不包含原生檔案和資料夾稽核功能。由於這些限制，NFSv4 於 2003 年透過 "RFC-3530"（於 2015 年由 "RFC-7530" 取代）建立。
雖然 NFSv4.x 已經存在了 20 多年，但由於一些原因，它仍然沒有被廣泛採用。
-
身分識別管理的複雜性：許多環境沒有名稱服務基礎架構來正確利用 NFSv4.x 中的名稱字串和 Kerberos 安全性需求。
-
新版 NFS 用戶端的需求：隨著 NFSv4 發佈時間的推移，如今的 NFS 環境對新版 NFS 用戶端的需求已不再那麼迫切。幾乎所有目前使用的作業系統都包含完全支援 NFSv4 的 NFS 用戶端，但仍有一些舊系統可能缺少必要的 NFSv4.x 套件。事實上，某些應用程式仍然需要使用較舊的 NFS 版本。
-
「如果沒壞，就別修」的心態：企業 IT 組織在採用新技術方面出了名的保守——即使是那些已經存在 20 多年的技術。如果目前的 NFS 版本運作良好，為什麼要改變呢？
-
效能問題:在過去 20 年的大部分時間裡,有狀態協定(例如 NFSv4.x)的效能一直落後於無狀態協定 NFSv3。過去,效能上的影響往往超過了 NFSv4.x 帶來的優勢。
使用 AFX 在 ONTAP 9.18.1 中對 NFSv4.x 進行改進
ONTAP 的一些架構變更為 NFS 提供了急需的效能提升，並顯著提高了 NFSv4.x 的整體效能。
以下是其中一些變更的高階摘要。
順序讀取效能提升：NFSv4.1 比 NFSv3 提升 30%
ONTAP 9.18.1 引進了對 NFSv4.1 多路徑 I/O 的支援。MPIO 不再處理來自 WAFL 檔案系統的讀取操作，而是將讀取操作轉移到網路域，以多路徑安全的方式提供服務。這種方法減少了上下文切換，提高了順序讀取流量的整體並行性，並透過繞過 WAFL 降低了緩衝區管理的開銷。
FlexGroup Volume 隨機讀取增強：NFSv4.1 與 NFSv3 的差異在 7% 以內
FlexGroup Volume 是將多個底層組成 Volume 整合為一個統一命名空間的 Volume 。在 AFX 中、FlexGroup Volume 預設啟用進階容量平衡、這表示大於 10GB 的檔案會以多部分檔案的形式寫入多個組成 Volume 。由於這些檔案部分位於遠端位置、 NFSv4.x 的隨機讀取效能通常略有下降（比 NFSv3 低約 18% ）。ONTAP 9.18.1 引入了對 NFSv4.x 多部分讀取的快取 IO 支援、以解決此問題。附註：此變更不適用於 FlexVol Volume 。
循序寫入：比先前版本提升 10%
改進了 HA 故障轉移功能的 NVLOG 資料複製方式,提高了 NetApp AFX 系統的整體順序寫入效能。
中繼資料作業：在 EDA 基準測試中，效能在 NFSv3 的 15% 範圍內
NFSv4.1 傳統上會將所有 OPEN 和 CLOSE 操作串行化，叢集節點會逐一處理這些操作，然後才能將其從網路傳送到 WAFL。ONTAP 9.18.1 引入了並發開啟 / 關閉（COC）機制，它透過改變競爭條件的解決方式來消除網路串列化，從而解決了先前版本中出現的 OPEN/CLOSE 瓶頸問題。
所有這些變更，以及 AFX 帶來的架構變更，都使得 ONTAP 9.18.1 中 NFSv4.1 的整體效能得以提升。
連續 IO 結果
效能提升較為顯著的領域之一是順序 IO（即可預測且依序執行的 IO 操作）。在使用 fio 進行的標準效能測試中，執行 ONTAP 9.18.1 的 AFX 的順序讀取效能提升了近 30%，順序寫入效能提升了 10%。

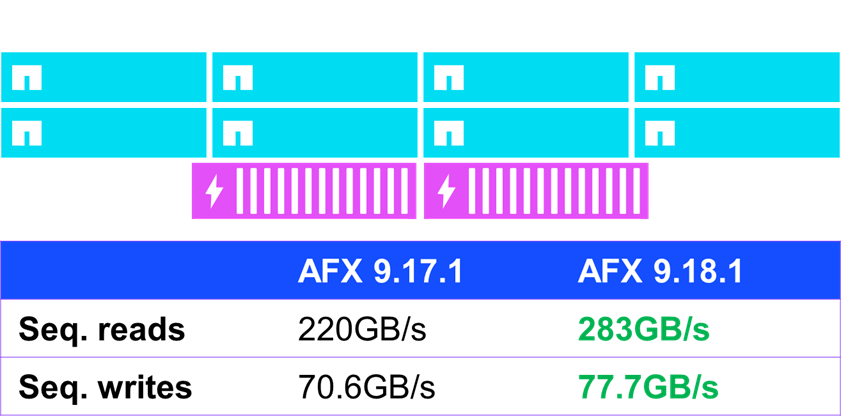

NetApp AFX – NFSv4.1 順序 IO 效能（ONTAP 9.18.1）
中繼資料密集型工作負載結果
更令人印象深刻的是，NFSv4.x 在效能瓶頸之一——元資料方面也取得了顯著改進。這些是隨機 IO，通常在 4K 範圍內，用於管理檔案擁有者和屬性、建立和列出檔案等等。由於 NFSv4.x 的狀態性，這類操作往往會消耗更多 CPU 資源並增加延遲，從而降低整體效能。
隨著 AFX ONTAP 9.18.1 的變更，NFSv4.x 在這些類型工作負載下的效能已大幅改善，並已縮小與 NFSv3 效能的差距（在 15% 以內）。
我們的效能工程團隊對標準 AI 影像、EDA 和軟體建置基準的效能進行了比較，發現與先前的 ONTAP 版本相比有了巨大的提升。

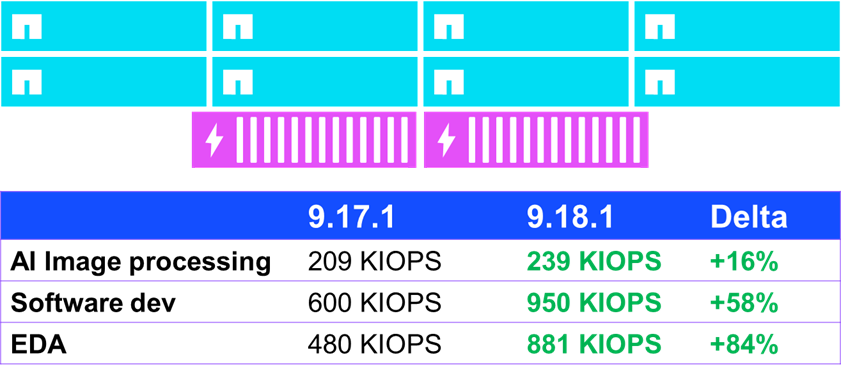

NetApp AFX – NetApp AFX 中的 NFSv4.1 中繼資料 IO 效能
