了解 Azure 中的Cloud Volumes ONTAP HA 對

貢獻者 netapp-manini
PDF

Cloud Volumes ONTAP高可用性 (HA) 對可在您的雲端環境發生故障時提供企業可靠性和持續運作。在 Azure 中，儲存在兩個節點之間共用。

HA 組件

具有頁 Blob 的 HA 單可用區配置

Azure 中的Cloud Volumes ONTAP HA 頁面 blob 設定包含下列元件：

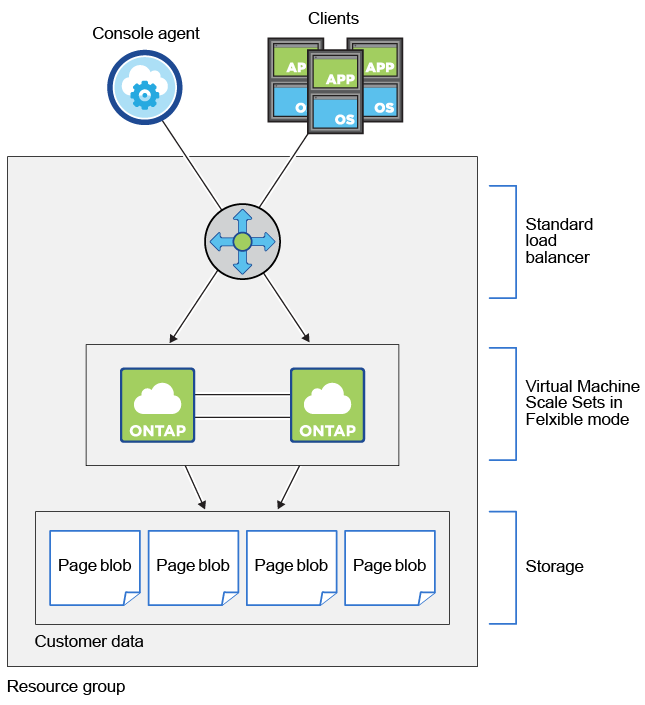

概念圖顯示了負載平衡器管理來自NetApp Console和用戶端的傳入流量、VMSS Flex 中的兩個Cloud Volumes ONTAP節點、用於啟動資料的 SSD 磁碟以及用於客戶資料的 Page Blob。

請注意有關NetApp Console為您部署的 Azure 元件的以下事項：

Azure 標準負載平衡器

負載平衡器管理傳入Cloud Volumes ONTAP HA 對的流量。

單一可用區域中的虛擬機

從Cloud Volumes ONTAP 9.15.1 開始，您可以在單一可用區 (AZ) 中建立和管理異質虛擬機器 (VM)。您可以在相同可用區內的不同故障域中部署高可用性 (HA) 節點，以確保最佳可用性。要了解有關實現此功能的靈活編排模式的更多信息，請參閱 "Microsoft Azure 文件：虛擬機器規模集"。

磁碟

客戶資料駐留在高級儲存頁面 blob 上。每個節點都可以存取其他節點的儲存。還需要額外的儲存空間"引導、根和核心數據"。

儲存帳戶

  • 託管磁碟需要一個儲存帳戶。

  • 由於已達到每個儲存帳戶的磁碟容量限制，因此進階儲存頁面 Blob 需要一個或多個儲存帳戶。

    "Microsoft Azure 文件：Azure 儲存空間可擴充性和儲存帳戶的效能目標" 。

  • 將資料分層到 Azure Blob 儲存體需要一個儲存帳戶。

  • 從Cloud Volumes ONTAP 9.7 開始，控制台為 HA 對建立的儲存帳戶是通用 v2 儲存帳戶。

  • 新增Cloud Volumes ONTAP系統時，您可以啟用從Cloud Volumes ONTAP 9.7 HA 對到 Azure 儲存體帳戶的 HTTPS 連線。請注意，啟用此選項可能會影響寫入效能。建立系統後，您無法變更設定。

註 從Cloud Volumes ONTAP 9.15.0P1 開始，Azure 頁面 blob 不再支援新的高可用性對部署。如果您目前在現有的高可用性對部署中使用 Azure 頁 Blob，則可以移轉到 Edsv4 系列 VM 和 Edsv5 系列 VM 中較新的 VM 執行個體類型。"詳細了解 Azure 中支援的配置" 。

具有共享託管磁碟的 HA 單可用區域配置

在共用託管磁碟上執行的Cloud Volumes ONTAP HA 單可用區配置包括以下元件：

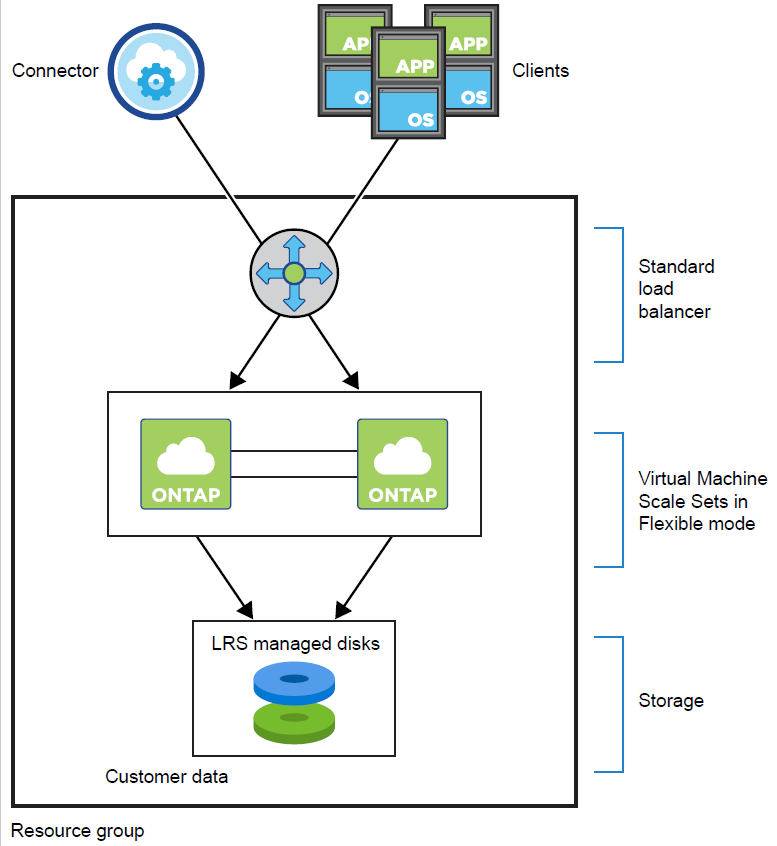

概念圖顯示了一個負載平衡器管理來自控制台和用戶端的傳入流量、VMSS Flex 中的兩個Cloud Volumes ONTAP節點、用於啟動資料的 SSD 磁碟以及用於客戶資料的 LRS 管理磁碟。

請注意有關控制台為您部署的 Azure 元件的下列事項：

Azure 標準負載平衡器

負載平衡器管理傳入Cloud Volumes ONTAP HA 對的流量。

單一可用區域中的虛擬機

從Cloud Volumes ONTAP 9.15.1 開始，您可以在單一可用區 (AZ) 中建立和管理異質虛擬機器 (VM)。您可以在相同可用區內的不同故障域中部署高可用性 (HA) 節點，以確保最佳可用性。要了解有關實現此功能的靈活編排模式的更多信息，請參閱 "Microsoft Azure 文件：虛擬機器規模集"。

當滿足以下條件時，區域部署將使用進階 SSD v2 託管磁碟：

磁碟

客戶資料駐留在本地冗餘儲存 (LRS) 管理的磁碟上。每個節點都可以存取其他節點的儲存。還需要額外的儲存空間"啟動、根、合作夥伴根、核心和NVRAM數據"。

儲存帳戶

儲存帳戶用於基於託管磁碟的部署，以處理診斷日誌和分層到 Blob 儲存。

HA 多可用區配置

Azure 中的Cloud Volumes ONTAP HA 多可用區域設定包含下列元件：

概念圖顯示了一個負載平衡器，用於管理來自控制台和用戶端的傳入流量、兩個可用區域中的兩個Cloud Volumes ONTAP節點、用於啟動資料的 SSD 磁碟以及用於客戶資料的託管磁碟。

請注意有關控制台為您部署的 Azure 元件的下列事項：

Azure 標準負載平衡器

負載平衡器管理傳入Cloud Volumes ONTAP HA 對的流量。

可用區域

HA 多可用區配置採用部署模型，其中兩個Cloud Volumes ONTAP節點部署到不同的可用區，確保節點位於不同的故障域中以提供冗餘和可用性。若要了解在靈活編排模式下的虛擬機器規模集如何使用 Azure 中的可用性區域，請參閱 "Microsoft Azure 文件：建立使用可用性區域的虛擬機器規模集"。

磁碟

客戶資料駐留在區域冗餘儲存 (ZRS) 託管磁碟上。每個節點都可以存取其他節點的儲存。還需要額外的儲存空間"啟動、根、合作夥伴根和核心數據"。

儲存帳戶

儲存帳戶用於基於託管磁碟的部署，以處理診斷日誌和分層到 Blob 儲存。

RPO 和 RTO

HA 配置可依照以下方式維護資料的高可用性：

  • 恢復點目標 (RPO) 為 0 秒。您的資料在事務上是一致的，沒有資料遺失。

  • 恢復時間目標 (RTO) 為 120 秒。如果發生中斷，資料應在 120 秒或更短時間內可用。

儲存接管和交還

與實體ONTAP叢集類似，Azure HA 對中的儲存空間在節點之間共用。與合作夥伴儲存的連接允許每個節點在發生_接管_時存取其他節點的儲存。網路路徑故障轉移機制確保客戶端和主機繼續與倖存節點通訊。當節點重新上線時，合作夥伴將歸還儲存。

對於 NAS 配置，如果發生故障，資料 IP 位址會在 HA 節點之間自動遷移。

對於 iSCSI， Cloud Volumes ONTAP使用多路徑 I/O (MPIO) 和非對稱邏輯單元存取 (ALUA) 來管理主動最佳化路徑和非最佳化路徑之間的路徑故障轉移。

註 有關哪些特定主機配置支援 ALUA 的信息，請參閱 "NetApp互通性表工具"以及 "SAN 主機和雲端客戶端指南"適用於您的主機作業系統。

預設情況下，儲存接管、重新同步和復原都是自動的。無需用戶操作。

儲存配置

您可以將 HA 對用作主動-主動配置，其中兩個節點都向客戶端提供數據，或用作主動-被動配置，其中被動節點僅在接管主動節點的儲存後才會回應資料請求。
