了解 Google Cloud 中的Cloud Volumes ONTAP HA 對
建議變更
PDF
Cloud Volumes ONTAP高可用性 (HA) 設定提供無中斷操作和容錯功能。在 Google Cloud 中，資料在兩個節點之間同步鏡像。
HA 組件
Google Cloud 中的Cloud Volumes ONTAP HA 設定包含以下元件：
-
兩個Cloud Volumes ONTAP節點，其資料彼此同步鏡像。
-
中介實例在節點之間提供通訊通道，以協助儲存接管和交還過程。
-
單一可用區（AZ）或多個可用區/三個可用區（建議）。
如果您選擇三個區域，則兩個節點和中介器位於單獨的 Google Cloud 區域。
-
四個虛擬私有雲（VPC）。
此配置使用四個 VPC，因為 GCP 要求每個網路介面位於單獨的 VPC 網路中。
-
四個 Google Cloud 內部負載平衡器（TCP/UDP），用於管理傳入Cloud Volumes ONTAP HA 對的流量。
"了解網路要求"，包括有關負載平衡器、VPC、內部 IP 位址、子網路等的更多詳細資訊。

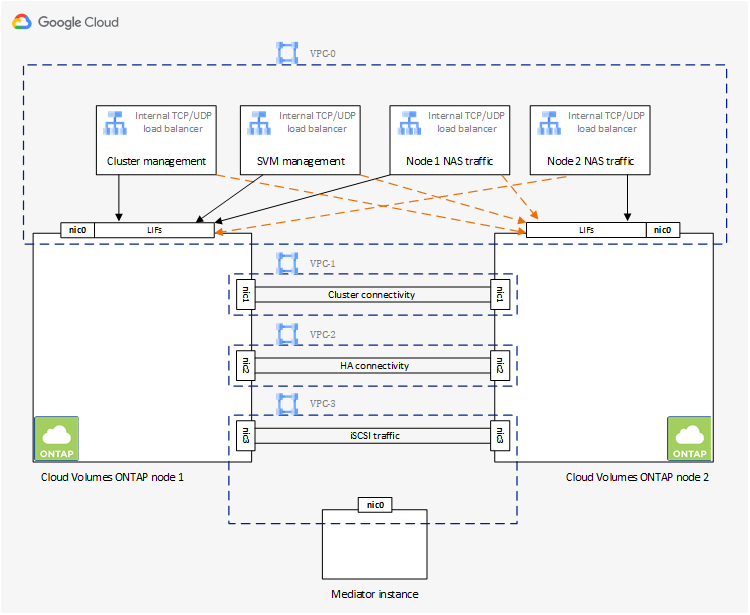

以下概念圖展示了Cloud Volumes ONTAP HA 對及其元件：
調解員
傳統上，Google Cloud 中的 Cloud Volumes ONTAP 高可用性配置採用非共享模型，其中使用中介實例來管理容錯移轉操作或監控節點健康狀況。這需要在 Google Cloud 中建立額外的 VM，並為每個節點配置兩組磁碟。
以下是 Google Cloud 中介實例的一些關鍵細節：
- 實例類型
-
e2-micro（之前使用過 f1-micro 實例）
- 磁碟
-
兩個標準永久性磁碟，每個磁碟 10 GiB
- 作業系統
-
Debian 11
對於Cloud Volumes ONTAP 9.10.0 及更早版本，調解器上安裝了 Debian 10。 - 升級
-
升級Cloud Volumes ONTAP時， NetApp Console也會根據需求更新中介實例。
- 存取實例
-
對於 Debian 系統，預設雲端使用者是
admin。當透過 Google Cloud Console 或 gcloud 命令列請求 SSH 存取時，Google Cloud 會為 `admin`使用者建立並新增憑證。您可以指定 `sudo`來取得 root 權限。 - 第三方代理
-
中介實例不支援第三方代理或 VM 擴充。
用於單一可用區高可用性配置的共用磁碟
Cloud Volumes ONTAP 9.19.1 及更高版本支援單一 AZ 的共享 HA 配置。在共享 HA 架構中，兩個節點可以共享一個磁碟，因此聚合的建立方式有所不同。不再為兩個 VM 建立兩個磁碟，而是建立一個磁碟並將其附加至 VM。共享 HA 不需要磁碟鏡像。
儲存接管和交還
如果一個節點發生故障，另一個節點可以為其夥伴提供資料以提供持續的資料服務。客戶端可以從夥伴節點存取相同的數據，因為資料已同步鏡像到夥伴節點。
節點重啟後，夥伴必須重新同步資料才能返回儲存。重新同步資料所需的時間取決於節點關閉時更改的資料量。
預設情況下，儲存接管、重新同步和復原都是自動的。無需用戶操作。
RPO 和 RTO
HA 配置可依照以下方式維護資料的高可用性：
-
恢復點目標 (RPO) 為 0 秒。
您的資料在事務上是一致的，沒有資料遺失。
-
恢復時間目標 (RTO) 為 120 秒。
如果發生中斷，資料應在 120 秒或更短時間內可用。
HA部署模型
您可以透過在多個區域或單一區域中部署 HA 配置來確保資料的高可用性。
- 多個可用區（建議）
-
跨三個區域部署 HA 配置可確保當一個區域內發生故障時資料仍然可用。請注意，與使用單一區域相比，寫入效能略低，但差異很小。
- 單一可用區
-
當部署在單一可用區域 (AZ) 中時，Cloud Volumes ONTAP HA 組態會採用分散放置原則。此原則可確保 HA 組態免受區域內單點故障的影響，而無需使用個別的區域來實現故障隔離。
這種部署模型確實降低了您的成本，因為區域之間沒有資料流出費用。
== 高可用性 (HA) 對中的儲存工作原理
與ONTAP叢集不同，GCP 中的Cloud Volumes ONTAP HA 對中的儲存不會在節點之間共用。相反，資料在節點之間同步鏡像，以便在發生故障時資料可用。
儲存分配
當您建立新磁碟區並且需要額外的磁碟時，控制台會為兩個節點指派相同數量的磁碟，建立鏡像聚合，然後建立新磁碟區。例如，如果磁碟區需要兩個磁碟，則控制台會為每個節點分配兩個磁碟，總共四個磁碟。
儲存配置
您可以將 HA 對用作主動-主動配置，其中兩個節點都向客戶端提供數據，或用作主動-被動配置，其中被動節點僅在接管主動節點的儲存後才會回應資料請求。
HA 配置的效能預期
Cloud Volumes ONTAP HA 配置在節點之間同步複製數據，這會消耗網路頻寬。因此，與單節點Cloud Volumes ONTAP配置相比，您可以獲得以下效能：
-
對於僅從一個節點提供資料的 HA 配置，讀取效能與單節點配置的讀取效能相當，而寫入效能較低。
-
對於從兩個節點提供資料的 HA 配置，讀取效能高於單節點配置的讀取效能，寫入效能相同或更高。
有關Cloud Volumes ONTAP效能的更多詳細信息，請參閱"表現"。
客戶端存取儲存
用戶端應使用磁碟區所在節點的資料 IP 位址存取 NFS 和 CIFS 磁碟區。如果 NAS 用戶端使用夥伴節點的 IP 位址存取卷，則流量會在兩個節點之間流動，從而降低效能。
|
如果在 HA 對中的節點之間移動磁碟區，則應使用另一個節點的 IP 位址重新掛載該磁碟區。否則，您可能會遇到效能下降的情況。如果用戶端支援 NFSv4 引用或 CIFS 資料夾重新導向，您可以在Cloud Volumes ONTAP系統上啟用這些功能以避免重新掛載磁碟區。有關詳細信息，請參閱ONTAP文件。 |
您可以透過選擇磁碟區並按一下「安裝命令」從控制台找到正確的 IP 位址。
