Wenn Sie den erweiterten Datenschutz-Zusatzdienst abonnieren, können Sie die Verbrauchsdaten Ihrer MetroCluster-Partnerstandorte entweder in der NetApp Console oder Digital Advisor einsehen. In der NetApp Console können Sie außerdem den Replikationsstatus und die Integrität Ihrer MetroCluster-Konfiguration überwachen.
Anzeigen des Verbrauchs von MetroCluster-Abonnements und des Gesundheitsstatus
Führen Sie die folgenden Schritte aus:
-
Wählen Sie im linken Navigationsmenü der Konsole Speicher > Keystone > Abonnements aus.
-
Wählen Sie das MetroCluster-Abonnement in der Spalte Subscription number aus.
MetroCluster-Abonnements werden durch das
Symbol gekennzeichnet.
Die Registerkarte Aktueller Verbrauch wird geöffnet und zeigt Einblicke in den Verbrauch für Ihre abonnierten Basis-Leistungsservicelevel und deren entsprechende erweiterte Datenschutz-Leistungsservicelevel an. Sie können diese Informationen in tabellarischer oder grafischer Form anzeigen. Weitere Informationen finden Sie unter "Sehen Sie sich den aktuellen Verbrauch Ihrer Keystone-Abonnements an".
-
Wählen Sie die Registerkarte Advanced data protection (ADP).
Auf dieser Registerkarte können Sie Verbrauchsdaten für Ihre Basis-Performance-Service-Levels sowohl am primären als auch am Spiegelstandort einsehen, den Gesundheitszustand Ihrer MetroCluster-Konfiguration überwachen und den Synchronisierungsstatus verfolgen.
-

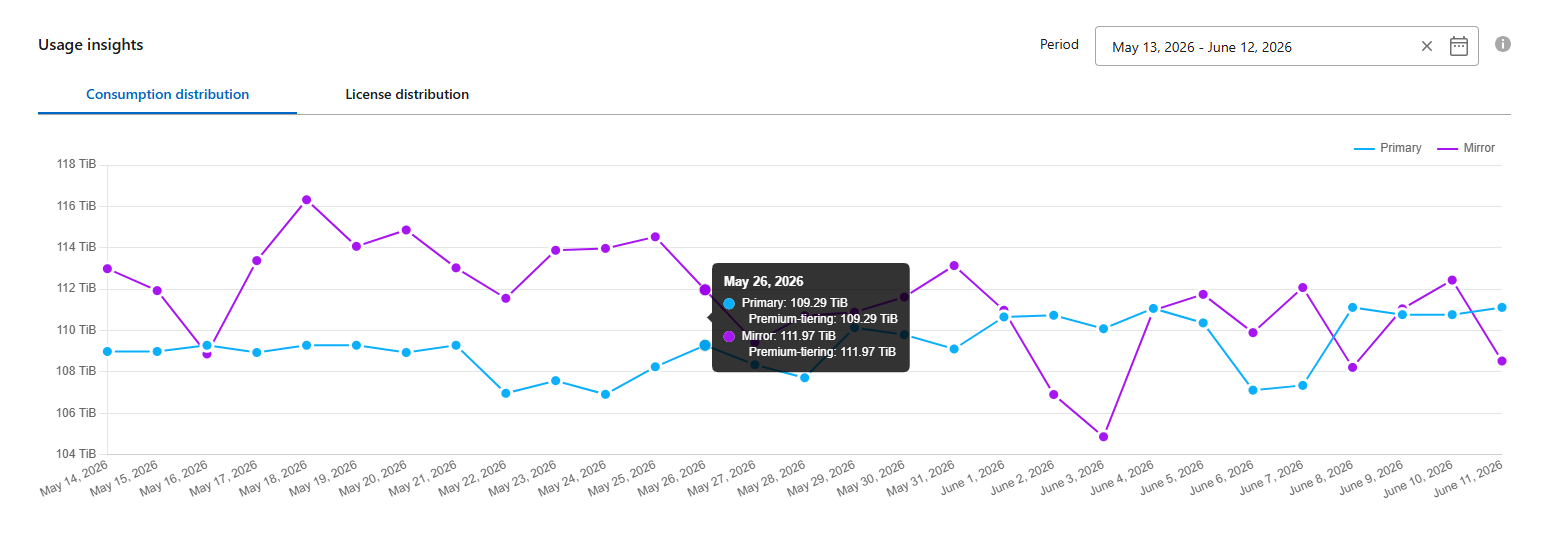

Sehen Sie sich das Verbrauchsverteilungsdiagramm für den ausgewählten Zeitraum an.
Das Diagramm zeigt den Verbrauch sowohl für Ihre primäre als auch für Ihre Spiegel-Site. Bewegen Sie den Mauszeiger über das Diagramm, um die Verbrauchsaufschlüsselung in Tebibyte (TiB) für jede Site anzuzeigen.
Für die Basis-Servicelevels wird jedes Volume sowohl am primären als auch am Spiegelstandort entsprechend der Bereitstellung abgerechnet. Das Diagramm ist daher aufgeteilt, um den Verbrauch an jedem Standort darzustellen. Beispiel: Im Tooltip werden Verbrauchswerte wie 1,15 TiB für den primären Standort und 4,22 TiB für den Spiegelstandort angezeigt.
-

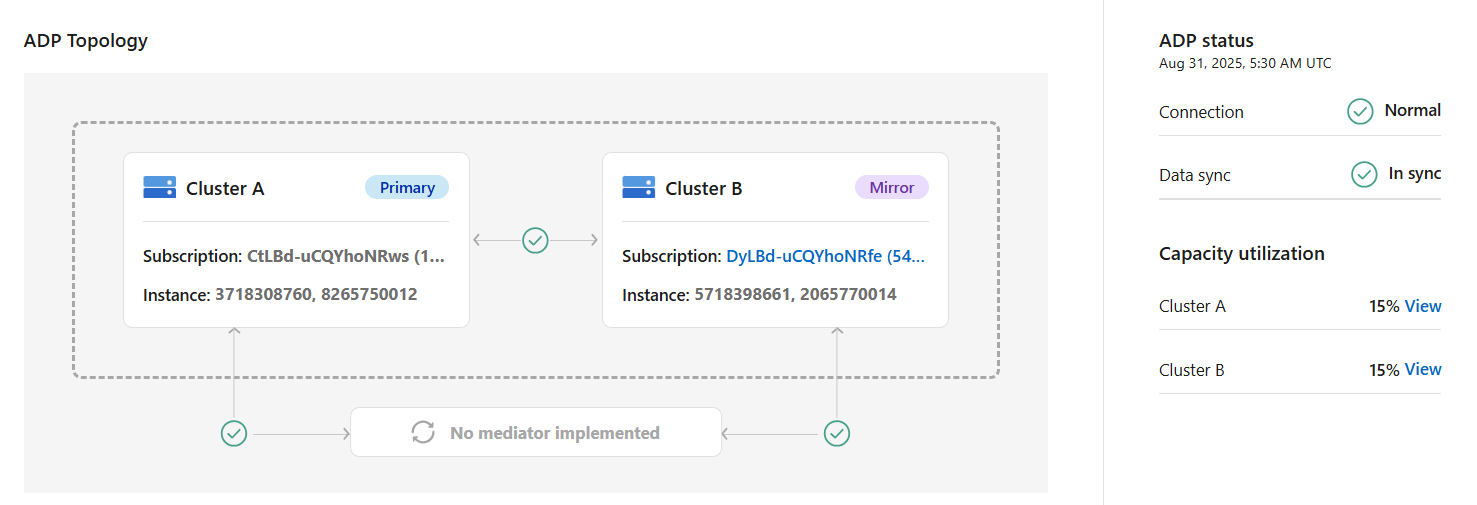

Überwachen Sie den Gesundheitszustand Ihrer MetroCluster Setup in der ADP Topology-Ansicht.
Die Topologie zeigt den Verbindungsstatus zwischen dem primären und dem Spiegelstandort (normal, eingeschränkt, getrennt oder wird initialisiert), den Datensynchronisierungsstatus (synchron oder nicht synchron) und den ONTAP Mediator-Status, sofern konfiguriert. Weitere Informationen zum ONTAP Mediator finden Sie unter "Erfahren Sie mehr über ONTAP Mediator".
Sie können das Cluster B-Abonnement (mirror) aus der ADP-Topologie auswählen, um es als primären Standort anzuzeigen.
Wenn der Synchronisierungsstatus „nicht synchronisiert“ oder der Verbindungsstatus „beeinträchtigt“ angezeigt wird, lesen Sie "Keystone hilft Ihnen dabei" zur Fehlerbehebung des Problems. -
Zeigen Sie historische Verbrauchstrends für den primären oder den Spiegelstandort an.
Wählen Sie unter Kapazitätsauslastung Ansicht neben entweder Cluster A (primär) oder Cluster B (Spiegel).
Die Registerkarte Verbrauchstrend öffnet sich und zeigt historische Verbrauchsdaten für den ausgewählten Cluster über einen festgelegten Zeitraum an. Sie können die Trends der Kapazitätsnutzung sowohl für Basis- als auch für erweiterte Leistungsstufen des Datenschutzes analysieren. Weitere Informationen finden Sie unter "Sehen Sie sich die Verbrauchstrends Ihrer Keystone Abonnements an".
Beispiel: Das folgende Diagramm zeigt den Verbrauch für die Premium-Leistungsdienstleistungsstufe (Basis) für den primären Standort (Cluster A):
Für die Leistungsdienstleistungsstufe Advanced Data-Protect premium sieht das Diagramm für den primären Standort (Cluster A) wie folgt aus:
Für die Advanced Data-Protect Performance-Serviceebene wird der Gesamtverbrauch zwischen dem primären und dem Spiegelstandort aufgeteilt, und die Nutzung an jedem Standort wird in einem separaten Abonnement abgerechnet; ein Abonnement für den primären Standort und ein weiteres für den Spiegelstandort. Das ist der Grund, warum beim Auswählen der Abonnementnummer für den primären Standort auf der Registerkarte Consumption trend die Verbrauchsdiagramme für den Advanced Data Protection Add-on-Service nur die einzelnen Verbrauchsdaten des primären Standorts anzeigen. Da jeder Partnerstandort in einer MetroCluster Konfiguration sowohl als Quelle als auch als Spiegel fungiert, umfasst der Gesamtverbrauch an jedem Standort die Quell- und Spiegel-Volumes, die an diesem Standort erstellt wurden. Weitere Informationen finden Sie unter "Erweitertes Datenschutz-Add-on für Keystone".
-
Informationen darüber, wie MetroCluster Ihre Daten schützt, finden Sie unter "Verständnis von MetroCluster Datenschutz und Notfallwiederherstellung".
-
Wählen Sie General > Keystone Subscriptions > Consumption Trend.
-
Wählen Sie das MetroCluster-Abonnement aus.
Wenn die Cluster in Ihrer ONTAP-Speicherumgebung in einem MetroCluster-Setup konfiguriert sind, werden die Verbrauchsdaten Ihres Keystone-Abonnements im selben historischen Datendiagramm aufgeteilt, um den Verbrauch am primären und am Spiegelstandort für die Basis-Leistungs-Servicelevel anzuzeigen.
Die Verbrauchsbalkendiagramme sind nur für die Basis-Performance-Servicelevel unterteilt. Für den Advanced Data-Protect-Performance-Servicelevel, also den erweiterten Datenschutz-Add-on-Service, erscheint diese Abgrenzung nicht.
Der Tooltip neben der Tracking-ID Ihres Abonnements auf der Registerkarte Aktueller Verbrauch hilft Ihnen, das Partnerabonnement in der MetroCluster-Konfiguration zu identifizieren. Leistungsservicelevel „Erweiterter Datenschutz“ Für das Advanced Data-Protect-Leistungsservicelevel wird der Gesamtverbrauch zwischen den Partnerstandorten aufgeteilt, und die Nutzung an jedem Partnerstandort wird in einem separaten Abonnement abgerechnet: ein Abonnement für den primären Standort und ein weiteres für den Spiegelstandort. Das ist der Grund, warum beim Auswählen der Abonnementnummer für den primären Standort auf der Registerkarte „Verbrauchstrend“ die Verbrauchsdiagramme für den Zusatzdienst „Erweiterter Datenschutz“ nur die einzelnen Verbrauchsdaten des primären Standorts anzeigen. Da jeder Partnerstandort in einer MetroCluster-Konfiguration sowohl als Quelle als auch als Spiegel fungiert, umfasst der Gesamtverbrauch an jedem Standort die Quell- und Spiegel-Volumes, die an diesem Standort erstellt wurden.
Basis-Performance-Servicelevel Bei den Basis-Performance-Serviceleveln wird jedes Volume so abgerechnet, wie es am primären und am Spiegelstandort bereitgestellt wird, und daher ist das gleiche Balkendiagramm entsprechend dem Verbrauch am primären und am Spiegelstandort aufgeteilt.
Primäre Abonnementansicht
Die folgende Abbildung zeigt die Diagramme für das Servicelevel Performance (Basis-Servicelevel). Das gleiche Diagramm mit historischen Daten zeigt auch den Verbrauch der Spiegelseite in einem helleren Farbton desselben Farbcodes wie für die Hauptseite an. Bewegen Sie den Mauszeiger über das Diagramm, um die Verbrauchsaufschlüsselung in TiB für jeden Standort anzuzeigen. In diesem Beispiel betragen die Werte 95,04 TiB für die Hauptseite und 93,38 TiB für die Spiegelseite.
Für die Leistungsdienststufe Advanced Data-Protect sieht das Diagramm wie folgt aus:
Der angezeigte Verbrauch von 94,21 TiB entspricht der Nutzung des Hauptabonnements. Da der erweiterte Datenschutz den Verbrauch auf Partnerstandorte mit separaten Abonnements aufteilt, zeigt dieses Diagramm nur die Nutzung des Hauptstandorts. Um mehr über die Preise für den Zusatzdienst für erweiterten Datenschutz zu erfahren, siehe "Preisgestaltung verstehen".
Mirror-Abonnement-Ansicht

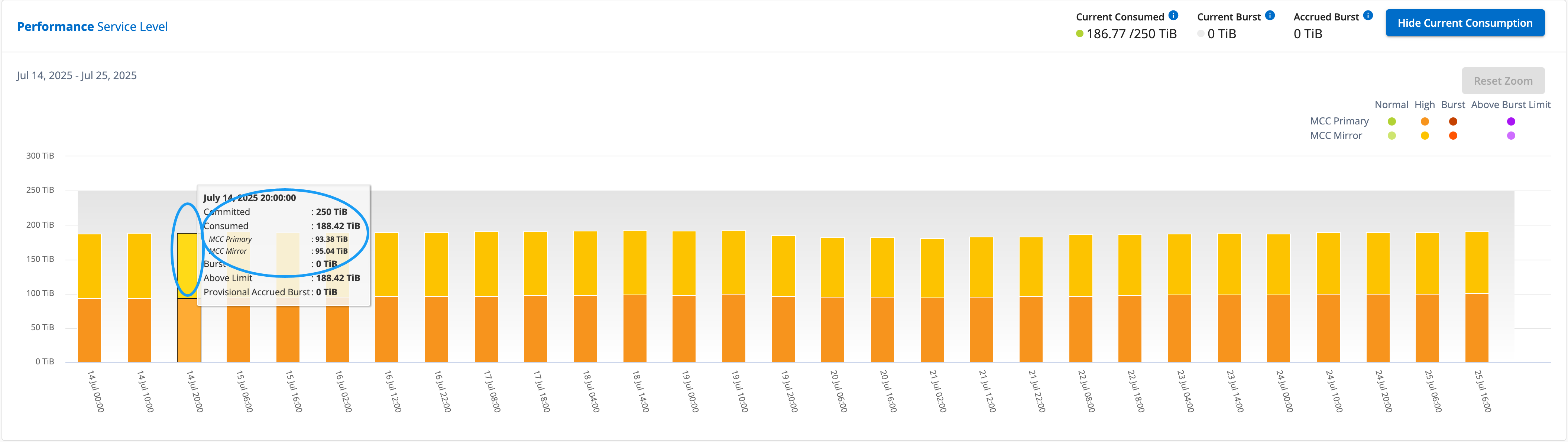

Wenn Sie das Spiegelabonnement überprüfen, können Sie sehen, dass das Balkendiagramm für die Performance Serviceebene (Basis-Performance-Serviceebene) am gleichen Datenerfassungspunkt wie am Partnerstandort umgekehrt ist und die Verbrauchsaufteilung am primären und Spiegelstandort 93,38 TiB bzw. 95,04 TiB beträgt.
Für die Leistungsdienstleistungsstufe Advanced Data-Protect sieht das Diagramm für denselben Erfassungspunkt wie am Partnerstandort folgendermaßen aus:
Informationen darüber, wie MetroCluster Ihre Daten schützt, finden Sie unter "Verständnis von MetroCluster Datenschutz und Notfallwiederherstellung".
