NVA-1173 NetApp AIPod mit NVIDIA DGX-Systemen – Bereitstellungsdetails

PDFs

In diesem Abschnitt werden die Bereitstellungsdetails beschrieben, die während der Validierung dieser Lösung verwendet wurden. Die verwendeten IP-Adressen sind Beispiele und sollten je nach Bereitstellungsumgebung geändert werden. Weitere Informationen zu bestimmten Befehlen, die bei der Implementierung dieser Konfiguration verwendet werden, finden Sie in der entsprechenden Produktdokumentation.

Das folgende Diagramm zeigt detaillierte Netzwerk- und Konnektivitätsinformationen für 1 DGX H100-System und 1 HA-Paar AFF A90 Controller. Die Bereitstellungshinweise in den folgenden Abschnitten basieren auf den Details in diesem Diagramm.

NetApp AIpod-Netzwerkkonfiguration

Abbildung, die einen Eingabe-/Ausgabedialog zeigt oder schriftlichen Inhalt darstellt

Die folgende Tabelle zeigt beispielhafte Verkabelungszuweisungen für bis zu 16 DGX-Systeme und 2 AFF A90 HA-Paare.

Schalter und Port Gerät Geräteanschluss

Switch1-Ports 1-16

DGX-H100-01 bis -16

enp170s0f0np0, Steckplatz 1, Port 1

Switch1-Ports 17-32

DGX-H100-01 bis -16

enp170s0f1np1, Steckplatz 1, Port 2

Switch1-Ports 33-36

AFF-A90-01 bis -04

Anschluss E6a

Switch1-Ports 37-40

AFF-A90-01 bis -04

Port E11a

Switch1-Ports 41-44

AFF-A90-01 bis -04

Port E2A

Switch1-Ports 57-64

ISL zu Switch2

Anschlüsse 57-64

Switch2-Ports 1-16

DGX-H100-01 bis -16

enp41s0f0np0, Steckplatz 2, Port 1

Switch2-Ports 17-32

DGX-H100-01 bis -16

enp41s0f1np1, Steckplatz 2, Port 2

Switch2-Ports 33-36

AFF-A90-01 bis -04

Port E6b

Switch2-Ports 37-40

AFF-A90-01 bis -04

Port E11b

Switch2-Ports 41-44

AFF-A90-01 bis -04

Port E2B

Switch2-Ports 57-64

ISL zu Switch1

Anschlüsse 57-64

Die folgende Tabelle zeigt die Softwareversionen für die verschiedenen Komponenten, die bei dieser Validierung verwendet wurden.

Gerät Softwareversion

NVIDIA SN4600-Switches

Cumulus Linux v5.9.1

NVIDIA DGX-System

DGX OS v6.2.1 (Ubuntu 22.04 LTS)

Mellanox OFED

24,01

NetApp AFF A90

NetApp ONTAP 9.14.1

Speichernetzwerkkonfiguration

In diesem Abschnitt werden die wichtigsten Details zur Konfiguration des Ethernet-Speichernetzwerks beschrieben. Informationen zur Konfiguration des InfiniBand-Rechnernetzwerks finden Sie im"NVIDIA BasePOD-Dokumentation" . Weitere Einzelheiten zur Switch-Konfiguration finden Sie im"NVIDIA Cumulus Linux-Dokumentation" .

Die grundlegenden Schritte zur Konfiguration der SN4600-Switches werden unten beschrieben. Dieser Vorgang setzt voraus, dass die Verkabelung und die grundlegende Switch-Einrichtung (Verwaltung der IP-Adresse, Lizenzierung usw.) abgeschlossen sind.

  1. Konfigurieren Sie die ISL-Verbindung zwischen den Switches, um Multi-Link Aggregation (MLAG) und Failover-Verkehr zu ermöglichen

    • Bei dieser Validierung wurden 8 Links verwendet, um mehr als genug Bandbreite für die getestete Speicherkonfiguration bereitzustellen.

    • Spezifische Anweisungen zum Aktivieren von MLAG finden Sie in der Cumulus Linux-Dokumentation.

  2. Konfigurieren Sie LACP MLAG für jedes Paar von Client-Ports und Speicher-Ports auf beiden Switches

    • Port swp17 auf jedem Switch für DGX-H100-01 (enp170s0f1np1 und enp41s0f1np1), Port swp18 für DGX-H100-02 usw. (bond1-16)

    • Port swp41 auf jedem Switch für AFF-A90-01 (e2a und e2b), Port swp42 für AFF-A90-02 usw. (bond17-20)

    • nv set interface bondX bond member swpX

    • nv set interface bondx bond mlag id X

  3. Fügen Sie alle Ports und MLAG-Verbindungen zur Standard-Bridge-Domäne hinzu

    • nv set int swp1-16,33-40 Bridge-Domäne br_default

    • nv set int bond1-20 Bridge-Domäne br_default

  4. Aktivieren Sie RoCE auf jedem Switch

    • nv set roce mode lossless

  5. Konfigurieren Sie VLANs – 2 für Client-Ports, 2 für Speicher-Ports, 1 für die Verwaltung, 1 für L3-Switch zu Switch

    • Schalter 1-

      • VLAN 3 für L3-Switch-zu-Switch-Routing im Falle eines Client-NIC-Ausfalls

      • VLAN 101 für Speicherport 1 auf jedem DGX-System (enp170s0f0np0, Slot1-Port 1)

      • VLAN 102 für Port e6a und e11a auf jedem AFF A90 Speichercontroller

      • VLAN 301 für die Verwaltung über die MLAG-Schnittstellen zu jedem DGX-System und Speichercontroller

    • Schalter 2-

      • VLAN 3 für L3-Switch-zu-Switch-Routing im Falle eines Client-NIC-Ausfalls

      • VLAN 201 für Speicherport 2 auf jedem DGX-System (enp41s0f0np0, Slot2-Port 1)

      • VLAN 202 für Port e6b und e11b auf jedem AFF A90 Speichercontroller

      • VLAN 301 für die Verwaltung über die MLAG-Schnittstellen zu jedem DGX-System und Speichercontroller

  6. Weisen Sie jedem VLAN die entsprechenden physischen Ports zu, z. B. Client-Ports in Client-VLANs und Speicher-Ports in Speicher-VLANs.

    • nv set int <swpX> Bridge-Domäne br_default access <VLAN-ID>

    • MLAG-Ports sollten als Trunk-Ports verbleiben, um bei Bedarf mehrere VLANs über die verbundenen Schnittstellen zu ermöglichen.

  7. Konfigurieren Sie Switch Virtual Interfaces (SVI) auf jedem VLAN, um als Gateway zu fungieren und L3-Routing zu aktivieren

    • Schalter 1-

      • nv set int vlan3 IP-Adresse 100.127.0.0/31

      • nv set int vlan101 IP-Adresse 100.127.101.1/24

      • nv set int vlan102 IP-Adresse 100.127.102.1/24

    • Schalter 2-

      • nv set int vlan3 IP-Adresse 100.127.0.1/31

      • nv set int vlan201 IP-Adresse 100.127.201.1/24

      • nv set int vlan202 IP-Adresse 100.127.202.1/24

  8. Erstellen statischer Routen

    • Statische Routen werden automatisch für Subnetze auf demselben Switch erstellt

    • Für das Switch-to-Switch-Routing sind im Falle eines Client-Link-Ausfalls zusätzliche statische Routen erforderlich.

      • Schalter 1-

        • nv set vrf Standardrouter statisch 100.127.128.0/17 über 100.127.0.1

      • Schalter 2-

        • nv set vrf default router static 100.127.0.0/17 via 100.127.0.0

Speichersystemkonfiguration

In diesem Abschnitt werden die wichtigsten Details zur Konfiguration des A90-Speichersystems für diese Lösung beschrieben. Weitere Einzelheiten zur Konfiguration von ONTAP -Systemen finden Sie im"ONTAP-Dokumentation" . Das folgende Diagramm zeigt die logische Konfiguration des Speichersystems.

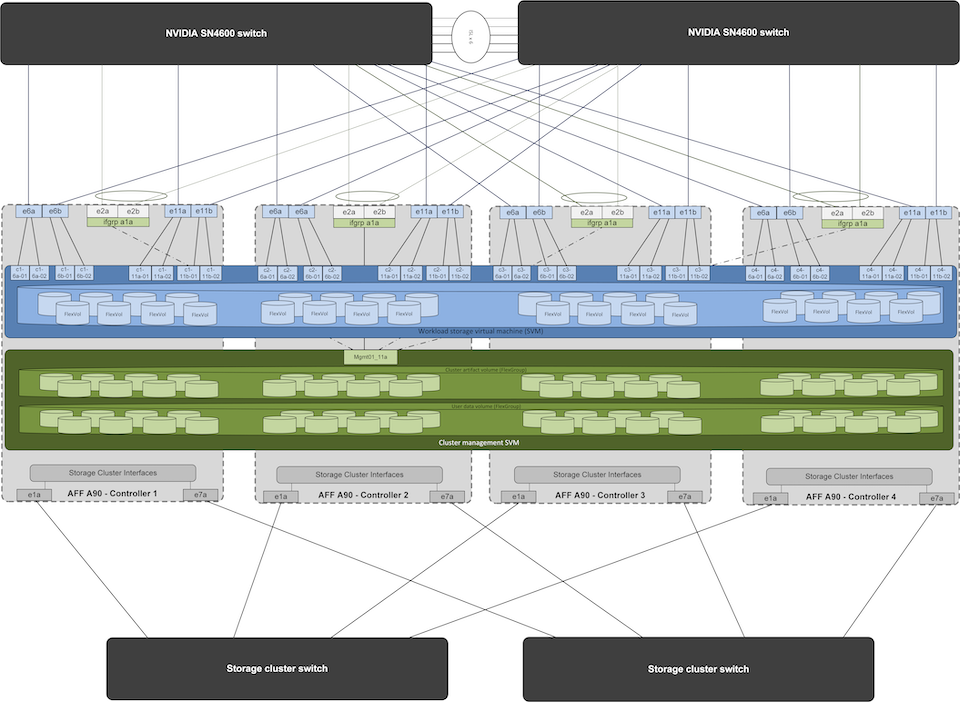

Logische Konfiguration des NetApp A90-Speicherclusters

Abbildung, die einen Eingabe-/Ausgabedialog zeigt oder schriftlichen Inhalt darstellt

Die grundlegenden Schritte zur Konfiguration des Speichersystems werden unten beschrieben. Dieser Vorgang setzt voraus, dass die grundlegende Installation des Speicherclusters abgeschlossen ist.

  1. Konfigurieren Sie 1 Aggregat auf jedem Controller mit allen verfügbaren Partitionen abzüglich 1 Ersatz

    • aggr create -node <Knoten> -aggregate <Knoten>_data01 -diskcount <47>

  2. Konfigurieren Sie ifgrps auf jedem Controller

    • Netzport ifgrp erstellen -node <Knoten> -ifgrp a1a -mode multimode_lacp -distr-function port

    • net port ifgrp add-port -node <Knoten> -ifgrp <ifgrp> -ports <Knoten>:e2a,<Knoten>:e2b

  3. Konfigurieren Sie den Mgmt-VLAN-Port auf IFgrp auf jedem Controller

    • net port vlan erstellen -node aff-a90-01 -port a1a -vlan-id 31

    • net port vlan erstellen -node aff-a90-02 -port a1a -vlan-id 31

    • net port vlan erstellen -node aff-a90-03 -port a1a -vlan-id 31

    • net port vlan erstellen -node aff-a90-04 -port a1a -vlan-id 31

  4. Erstellen von Broadcastdomänen

    • Broadcast-Domäne erstellen -Broadcast-Domäne vlan21 -MTU 9000 -Ports aff-a90-01:e6a,aff-a90-01:e11a,aff-a90-02:e6a,aff-a90-02:e11a,aff-a90-03:e6a,aff-a90-03:e11a,aff-a90-04:e6a,aff-a90-04:e11a

    • Broadcast-Domäne erstellen -Broadcast-Domäne vlan22 -MTU 9000 -Ports aaff-a90-01:e6b,aff-a90-01:e11b,aff-a90-02:e6b,aff-a90-02:e11b,aff-a90-03:e6b,aff-a90-03:e11b,aff-a90-04:e6b,aff-a90-04:e11b

    • Broadcast-Domäne erstellen -Broadcast-Domäne vlan31 -MTU 9000 -Ports aff-a90-01:a1a-31,aff-a90-02:a1a-31,aff-a90-03:a1a-31,aff-a90-04:a1a-31

  5. Management-SVM erstellen *

  6. Konfigurieren der Verwaltungs-SVM

    • LIF erstellen

      • net int create -vserver basepod-mgmt -lif vlan31-01 -home-node aff-a90-01 -home-port a1a-31 -address 192.168.31.X -netmask 255.255.255.0

    • FlexGroup -Volumes erstellen-

      • vol erstellen -vserver basepod-mgmt -volume home -size 10T -auto-provision-as flexgroup -junction-path /home

      • vol erstellen -vserver basepod-mgmt -volume cm -size 10T -auto-provision-as flexgroup -junction-path /cm

    • Exportrichtlinie erstellen

      • Exportrichtlinienregel erstellen -vserver basepod-mgmt -policy default -client-match 192.168.31.0/24 -rorule sys -rwrule sys -superuser sys

  7. Daten-SVM erstellen *

  8. Daten-SVM konfigurieren

    • Konfigurieren Sie SVM für RDMA-Unterstützung

      • vserver nfs modify -vserver basepod-data -rdma enabled

    • LIFs erstellen

      • net int create -vserver basepod-data -lif c1-6a-lif1 -home-node aff-a90-01 -home-port e6a -address 100.127.102.101 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c1-6a-lif2 -home-node aff-a90-01 -home-port e6a -address 100.127.102.102 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c1-6b-lif1 -home-node aff-a90-01 -home-port e6b -address 100.127.202.101 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c1-6b-lif2 -home-node aff-a90-01 -home-port e6b -address 100.127.202.102 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c1-11a-lif1 -home-node aff-a90-01 -home-port e11a -address 100.127.102.103 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c1-11a-lif2 -home-node aff-a90-01 -home-port e11a -address 100.127.102.104 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c1-11b-lif1 -home-node aff-a90-01 -home-port e11b -address 100.127.202.103 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c1-11b-lif2 -home-node aff-a90-01 -home-port e11b -address 100.127.202.104 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c2-6a-lif1 -home-node aff-a90-02 -home-port e6a -address 100.127.102.105 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c2-6a-lif2 -home-node aff-a90-02 -home-port e6a -address 100.127.102.106 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c2-6b-lif1 -home-node aff-a90-02 -home-port e6b -address 100.127.202.105 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c2-6b-lif2 -home-node aff-a90-02 -home-port e6b -address 100.127.202.106 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c2-11a-lif1 -home-node aff-a90-02 -home-port e11a -address 100.127.102.107 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c2-11a-lif2 -home-node aff-a90-02 -home-port e11a -address 100.127.102.108 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c2-11b-lif1 -home-node aff-a90-02 -home-port e11b -address 100.127.202.107 -netmask 255.255.255.0

      • net int create -vserver basepod-data -lif c2-11b-lif2 -home-node aff-a90-02 -home-port e11b -address 100.127.202.108 -netmask 255.255.255.0

  9. Konfigurieren von LIFs für RDMA-Zugriff

    • Bei Bereitstellungen mit ONTAP 9.15.1 erfordert die RoCE-QoS-Konfiguration für physische Informationen Befehle auf Betriebssystemebene, die in der ONTAP CLI nicht verfügbar sind. Wenden Sie sich an den NetApp -Support, um Hilfe bei der Konfiguration der Ports für die RoCE-Unterstützung zu erhalten. NFS über RDMA funktioniert ohne Probleme

    • Ab ONTAP 9.16.1 werden physische Schnittstellen automatisch mit den entsprechenden Einstellungen für die End-to-End-RoCE-Unterstützung konfiguriert.

    • net int modifizieren -vserver basepod-data -lif * -rdma-protocols roce

  10. Konfigurieren Sie NFS-Parameter auf der Daten-SVM

    • nfs ändern -vserver basepod-data -v4.1 aktiviert -v4.1-pnfs aktiviert -v4.1-trunking aktiviert -tcp-max-transfer-size 262144

  11. FlexGroup -Volumes erstellen-

    • vol erstellen -vserver basepod-data -volume data -size 100T -auto-provision-as flexgroup -junction-path /data

  12. Exportrichtlinie erstellen

    • Exportrichtlinienregel erstellen -vserver basepod-data -policy default -client-match 100.127.101.0/24 -rorule sys -rwrule sys -superuser sys

    • Exportrichtlinienregel erstellen -vserver basepod-data -policy default -client-match 100.127.201.0/24 -rorule sys -rwrule sys -superuser sys

  13. Routen erstellen

    • Route hinzufügen -vserver basepod_data -destination 100.127.0.0/17 -gateway 100.127.102.1 Metrik 20

    • Route hinzufügen -vserver basepod_data -destination 100.127.0.0/17 -gateway 100.127.202.1 Metrik 30

    • Route hinzufügen -vserver basepod_data -destination 100.127.128.0/17 -gateway 100.127.202.1 Metrik 20

    • Route hinzufügen -vserver basepod_data -destination 100.127.128.0/17 -gateway 100.127.102.1 Metrik 30

DGX H100-Konfiguration für RoCE-Speicherzugriff

In diesem Abschnitt werden die wichtigsten Details zur Konfiguration der DGX H100-Systeme beschrieben. Viele dieser Konfigurationselemente können in das auf den DGX-Systemen bereitgestellte Betriebssystem-Image aufgenommen oder beim Booten vom Base Command Manager implementiert werden. Sie sind hier als Referenz aufgeführt. Weitere Informationen zum Konfigurieren von Knoten und Software-Images in BCM finden Sie im"BCM-Dokumentation" .

  1. Installieren Sie zusätzliche Pakete

    • ipmitool

    • python3-pip

  2. Installieren Sie Python-Pakete

    • Paramiko

    • matplotlib

  3. Konfigurieren Sie dpkg nach der Paketinstallation neu

    • dpkg --configure -a

  4. Installieren von MOFED

  5. Legen Sie die MST-Werte zur Leistungsoptimierung fest

    • mstconfig -y -d <aa:00.0,29:00.0> set ADVANCED_PCI_SETTINGS=1 NUM_OF_VFS=0 MAX_ACC_OUT_READ=44

  6. Setzen Sie die Adapter nach dem Ändern der Einstellungen zurück

    • mlxfwreset -d <aa:00.0,29:00.0> -y zurücksetzen

  7. MaxReadReq auf PCI-Geräten festlegen

    • setpci -s <aa:00.0,29:00.0> 68.W=5957

  8. Legen Sie die Größe des RX- und TX-Ringpuffers fest

    • ethtool -G <enp170s0f0np0,enp41s0f0np0> rx 8192 tx 8192

  9. Legen Sie PFC und DSCP mit mlnx_qos fest

    • mlnx_qos -i <enp170s0f0np0,enp41s0f0np0> --pfc 0,0,0,1,0,0,0,0 --trust=dscp --cable_len=3

  10. Legen Sie ToS für RoCE-Verkehr auf Netzwerkports fest

    • echo 106 > /sys/class/infiniband/<mlx5_7,mlx5_1>/tc/1/traffic_class

  11. Konfigurieren Sie jede Speicher-NIC mit einer IP-Adresse im entsprechenden Subnetz

    • 100.127.101.0/24 für Speicher-NIC 1

    • 100.127.201.0/24 für Speicher-NIC 2

  12. Konfigurieren Sie In-Band-Netzwerkports für LACP-Bonding (enp170s0f1np1,enp41s0f1np1).

  13. Konfigurieren Sie statische Routen für primäre und sekundäre Pfade zu jedem Speichersubnetz

    • Route hinzufügen –net 100.127.0.0/17 gw 100.127.101.1 Metrik 20

    • Route hinzufügen –net 100.127.0.0/17 gw 100.127.201.1 Metrik 30

    • Route hinzufügen –net 100.127.128.0/17 gw 100.127.201.1 Metrik 20

    • Route hinzufügen –net 100.127.128.0/17 gw 100.127.101.1 Metrik 30

  14. Mounten Sie das /home-Volume

    • mount -o vers=3,nconnect=16,rsize=262144,wsize=262144 192.168.31.X:/home /home

  15. Mounten/Datenvolumen

    • Beim Mounten des Datenvolumes wurden die folgenden Mount-Optionen verwendet:

      • vers=4.1 # aktiviert pNFS für den parallelen Zugriff auf mehrere Speicherknoten

      • proto=rdma # setzt das Übertragungsprotokoll auf RDMA statt auf das Standard-TCP

      • max_connect=16 # aktiviert NFS-Sitzungs-Trunking, um die Bandbreite des Speicherports zu aggregieren

      • write=eager # verbessert die Schreibleistung von gepufferten Schreibvorgängen

      • rsize=262144,wsize=262144 # setzt die I/O-Übertragungsgröße auf 256k
