Schützen Sie VMs in Red Hat OpenShift Virtualization mit Trident Protect

Beitragende kevin-hoke

Schützen Sie VMs in OpenShift Virtualization mithilfe von Snapshots und Backups. Dieses Verfahren umfasst das Erstellen eines AppVault mithilfe des ONTAP S3-Objektspeichers, das Konfigurieren von Trident Protect zum Erfassen von VM-Daten, einschließlich Kubernetes-Ressourcenobjekten, persistenten Volumes und internen Images, sowie das Wiederherstellen der Daten bei Bedarf.

Virtuelle Maschinen in der OpenShift-Virtualisierungsumgebung sind containerisierte Anwendungen, die in den Worker-Knoten Ihrer OpenShift-Containerplattform ausgeführt werden. Es ist wichtig, die VM-Metadaten sowie die persistenten Datenträger der VMs zu schützen, damit Sie sie wiederherstellen können, wenn sie verloren gehen oder beschädigt werden.

Die persistenten Festplatten der OpenShift Virtualization VMs können durch ONTAP Speicher gesichert werden, der in den OpenShift-Cluster integriert ist, indem"Trident CSI" . In diesem Abschnitt verwenden wir"Trident -Schutz" um Snapshots und Backups von VMs einschließlich ihrer Datenvolumes in ONTAP Object Storage zu erstellen.

Bei Bedarf stellen wir dann eine Wiederherstellung aus einem Snapshot oder einem Backup her.

Trident Protect ermöglicht Snapshots, Backups, Wiederherstellung und Notfallwiederherstellung von Anwendungen und VMs auf einem OpenShift-Cluster. Zu den Daten, die bei OpenShift-Virtualisierungs-VMs mit Trident Protect geschützt werden können, gehören mit den VMs verknüpfte Kubernetes-Ressourcenobjekte, persistente Volumes und interne Images.

Im Folgenden sind die Versionen der verschiedenen Komponenten aufgeführt, die für die Beispiele in diesem Abschnitt verwendet wurden.

App Vault für Objektspeicher erstellen

AppVault erstellen

Bevor die Snapshots und Backups für eine Anwendung oder eine VM erstellt werden, muss in Trident Protect ein Objektspeicher konfiguriert werden, um die Snapshots und Backups zu speichern. Dies geschieht mithilfe des Bucket CR. Nur Administratoren können einen Bucket CR erstellen und konfigurieren. Der Bucket CR ist in Trident Protect als AppVault bekannt. AppVault-Objekte sind die deklarative Kubernetes-Workflow-Darstellung eines Speicher-Buckets. Ein AppVault CR enthält die Konfigurationen, die für die Verwendung eines Buckets in Schutzvorgängen wie Backups, Snapshots, Wiederherstellungsvorgängen und SnapMirror Replikation erforderlich sind.

In diesem Beispiel zeigen wir die Verwendung von ONTAP S3 als Objektspeicher. Hier ist der Workflow zum Erstellen von AppVault CR für ONTAP S3: 1. Erstellen Sie einen S3-Objektspeicherserver in der SVM im ONTAP -Cluster. 2. Erstellen Sie einen Bucket im Object Store Server. 3. Erstellen Sie einen S3-Benutzer in der SVM. Bewahren Sie den Zugangsschlüssel und den geheimen Schlüssel an einem sicheren Ort auf. 4. Erstellen Sie in OpenShift ein Geheimnis zum Speichern der ONTAP S3-Anmeldeinformationen. 5. Erstellen eines AppVault-Objekts für ONTAP S3

Konfigurieren Sie Trident Protect AppVault für ONTAP S3

# alias tp='tridentctl-protect'

# cat appvault-secret.yaml
apiVersion: v1
stringData:
  accessKeyID: "<access key of S3>"
  secretAccessKey: "<secret access key of S3>"
# you can also provide base 64 encoded values instead of string values
#data:
# base 64 encoded values
#  accessKeyID: < base 64 encoded access key>
#  secretAccessKey: <base 64 encoded secretAccess key>
kind: Secret
metadata:
  name: appvault-secret
  namespace: trident-protect
type: Opaque

# cat appvault.yaml
apiVersion: protect.trident.netapp.io/v1
kind: AppVault
metadata:
  name: ontap-s3-appvault
  namespace: trident-protect
spec:
  providerConfig:
    azure:
      accountName: ""
      bucketName: ""
      endpoint: ""
    gcp:
      bucketName: ""
      projectID: ""
    s3:
      bucketName: trident-protect
      endpoint: <lif for S3 access>
      secure: "false"
      skipCertValidation: "true"
  providerCredentials:
    accessKeyID:
      valueFromSecret:
        key: accessKeyID
        name: appvault-secret
    secretAccessKey:
      valueFromSecret:
        key: secretAccessKey
        name: appvault-secret
  providerType: OntapS3

# oc create -f appvault-secret.yaml -n trident-protect
# oc create -f appvault.yaml -n trident-protect

ONTAP S3 Appvault erstellt

Erstellen einer VM in OpenShift Virtualization

Erstellen einer VM in OpenShift Virtualization

Die folgenden Screenshots zeigen die Erstellung der VM (Demo-Fedora im Namespace Demo) von der Konsole aus mithilfe der Vorlage. Die Root-Festplatte wählt die Standardspeicherklasse automatisch aus. Überprüfen Sie daher, ob die Standardspeicherklasse richtig eingestellt ist. In diesem Setup ist die Standardspeicherklasse sc-zonea-san. Stellen Sie sicher, dass Sie beim Erstellen der zusätzlichen Festplatte die Speicherklasse sc-zonea-san auswählen und das Kontrollkästchen „Optimierte Speichereinstellungen anwenden“ aktivieren. Dadurch werden die Zugriffsmodi auf RWX und der Volume-Modus auf Block gesetzt.

Hinweis Trident unterstützt den RWX-Zugriffsmodus im Block-Volume-Modus für SAN (iSCSI, NVMe/TCP und FC). (Dies ist der Standardzugriffsmodus für NAS). Der RWX-Zugriffsmodus ist erforderlich, wenn Sie zu einem späteren Zeitpunkt eine Livemigration der VMs durchführen müssen.

Standardspeicherklasse

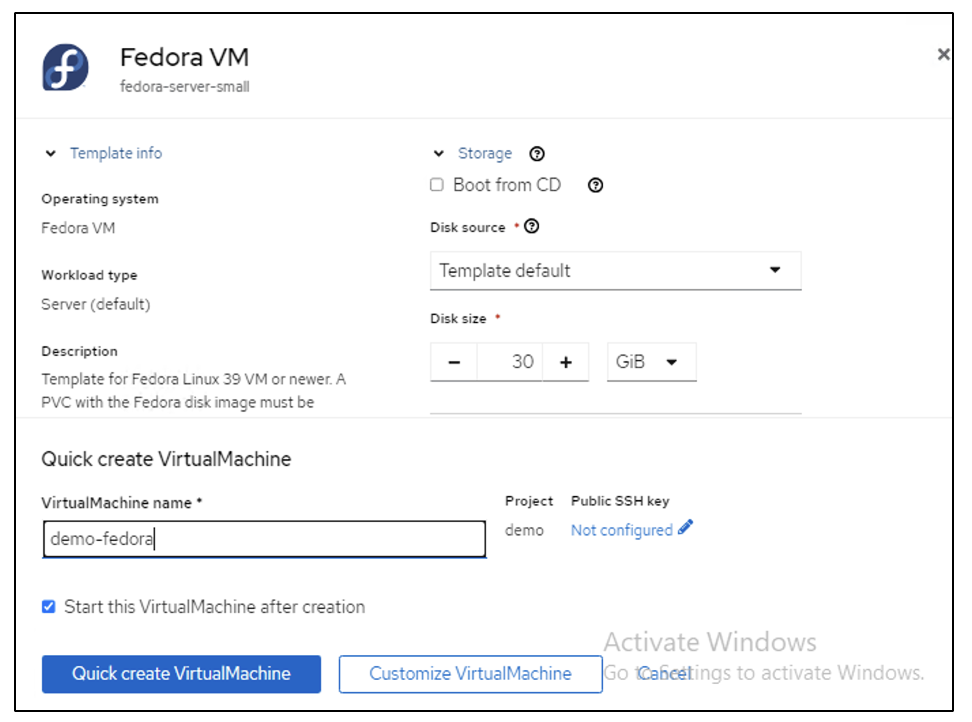

Fedora-VM erstellen

Vorlagenstandard

anpassen

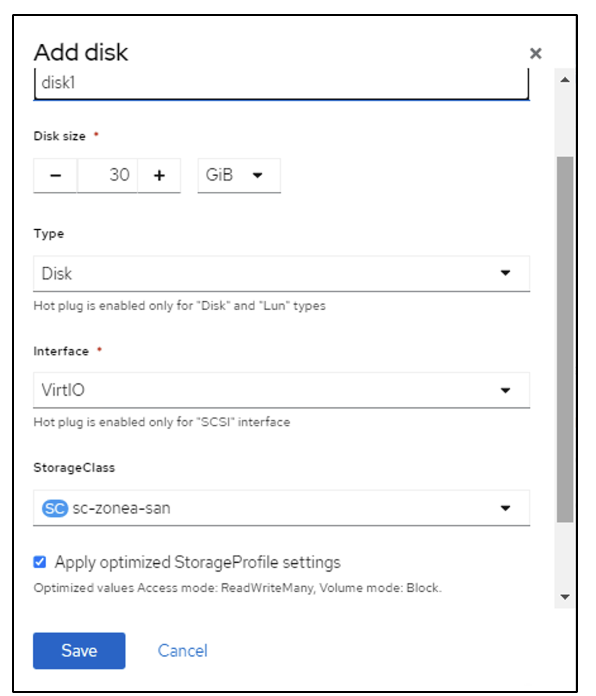

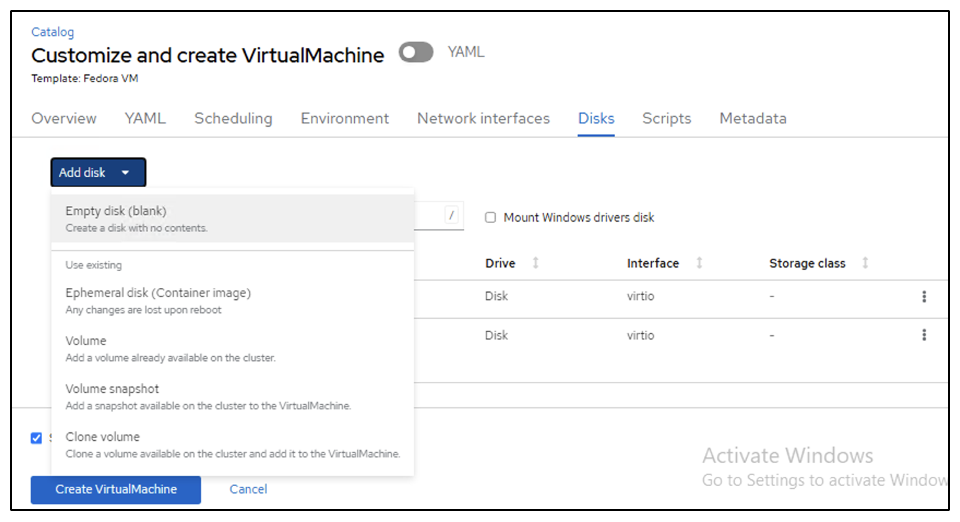

Datenträger hinzufügen

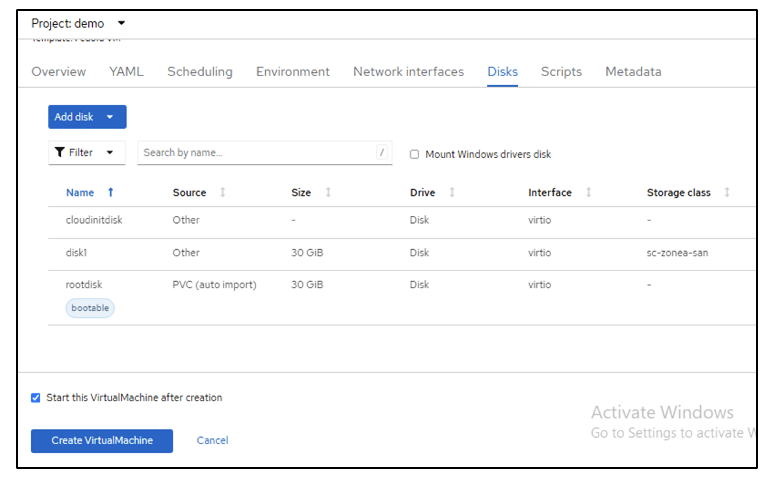

Festplatte hinzugefügt

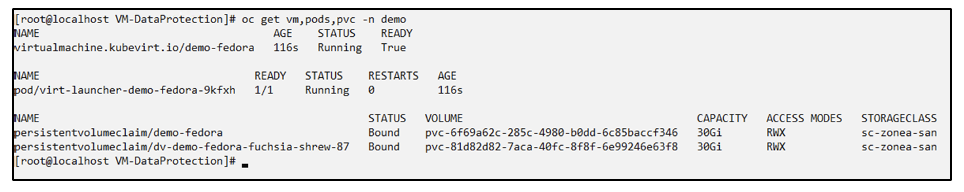

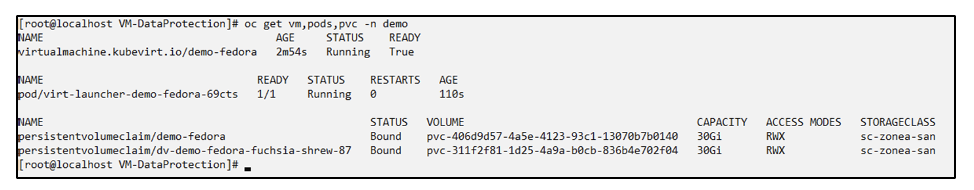

VM, Pods und PVC erstellt

Erstellen einer App

App erstellen

Erstellen Sie eine Trident Protect-App für die VM

Im Beispiel verfügt der Demo-Namespace über eine VM und alle Ressourcen des Namespace werden beim Erstellen der App einbezogen.

# alias tp='tridentctl-protect'
# tp create app demo-vm --namespaces demo -n demo --dry-run > app.yaml

# cat app.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Application
metadata:
  creationTimestamp: null
  name: demo-vm
  namespace: demo
spec:
  includedNamespaces:
  - namespace: demo
# oc create -f app.yaml -n demo

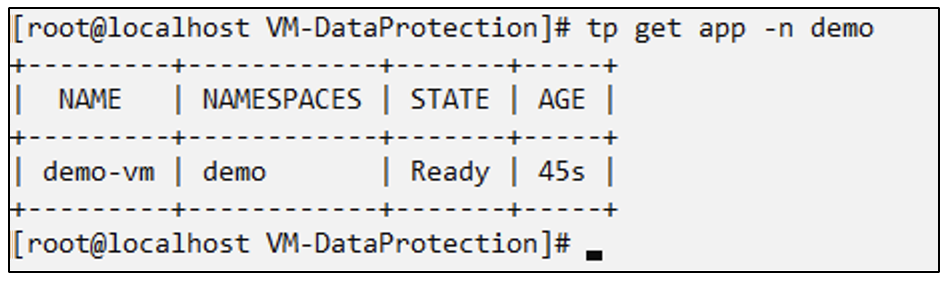

App erstellt

Schützen Sie die App, indem Sie ein Backup erstellen

Backups erstellen

Erstellen Sie ein On-Demand-Backup

Erstellen Sie ein Backup für die zuvor erstellte App (Demo-VM), das alle Ressourcen im Demo-Namespace enthält. Geben Sie den Appvault-Namen an, in dem die Sicherungen gespeichert werden.

# tp create backup demo-vm-backup-on-demand --app demo-vm --appvault ontap-s3-appvault -n demo
Backup "demo-vm-backup-on-demand" created.

On-Demand-Backup erstellt

Erstellen Sie Backups nach einem Zeitplan

Erstellen Sie einen Zeitplan für die Sicherungen und geben Sie dabei die Granularität und die Anzahl der aufzubewahrenden Sicherungen an.

# tp create schedule backup-schedule1 --app demo-vm --appvault ontap-s3-appvault --granularity Hourly --minute 45 --backup-retention 1 -n demo --dry-run>backup-schedule-demo-vm.yaml
schedule.protect.trident.netapp.io/backup-schedule1 created

#cat backup-schedule-demo-vm.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
  creationTimestamp: null
  name: backup-schedule1
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  backupRetention: "1"
  dayOfMonth: ""
  dayOfWeek: ""
  enabled: true
  granularity: Hourly
  hour: ""
  minute: "45"
  recurrenceRule: ""
  snapshotRetention: "0"
status: {}
# oc create -f backup-schedule-demo-vm.yaml -n demo

Sicherungszeitplan erstellt

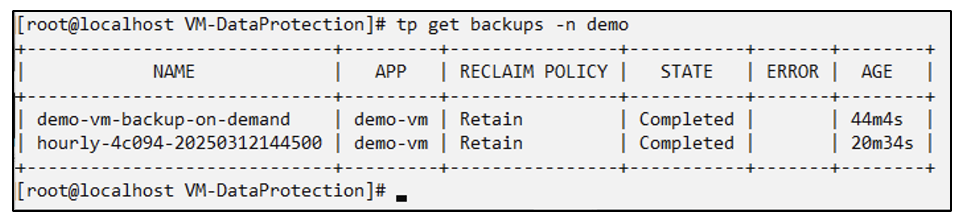

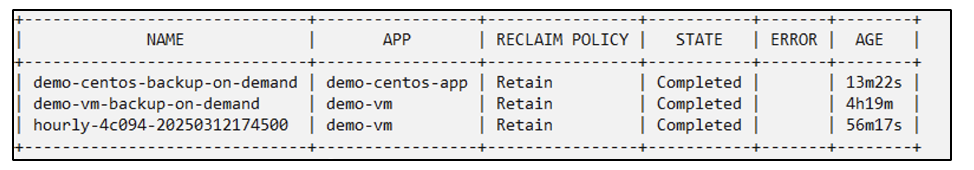

Backups werden auf Anfrage und nach Zeitplan erstellt

Wiederherstellen aus einer Sicherung

Wiederherstellen aus Backups

Stellen Sie die VM im selben Namespace wieder her

Im Beispiel enthält das Backup demo-vm-backup-on-demand das Backup mit der Demo-App für die Fedora-VM.

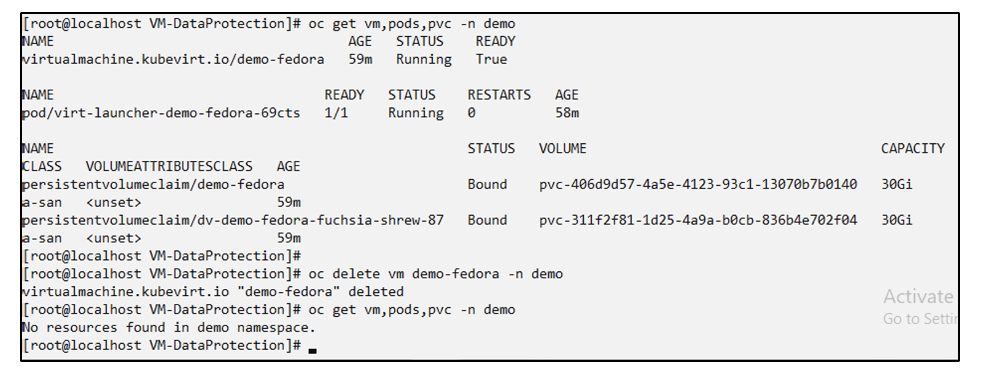

Löschen Sie zunächst die VM und stellen Sie sicher, dass die PVCs, Pods und VM-Objekte aus dem Namespace „demo“ gelöscht werden.

Fedora-VM gelöscht

Erstellen Sie jetzt ein Backup-in-Place-Wiederherstellungsobjekt.

# tp create bir demo-fedora-restore --backup demo/demo-vm-backup-on-demand -n demo --dry-run>vm-demo-bir.yaml

# cat vm-demo-bir.yaml
apiVersion: protect.trident.netapp.io/v1
kind: BackupInplaceRestore
metadata:
  annotations:
    protect.trident.netapp.io/max-parallel-restore-jobs: "25"
  creationTimestamp: null
  name: demo-fedora-restore
  namespace: demo
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/backups/demo-vm-backup-on-demand_f6af3513-9739-480e-88c7-4cca45808a80
  appVaultRef: ontap-s3-appvault
  resourceFilter: {}
status:
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo-bir.yaml -n demo
backupinplacerestore.protect.trident.netapp.io/demo-fedora-restore created

bir erstellt

Überprüfen Sie, ob die VM, Pods und PVCs wiederhergestellt sind

VM wiederhergestellt erstellt

Stellen Sie die VM in einem anderen Namespace wieder her

Erstellen Sie zunächst einen neuen Namespace, in dem Sie die App wiederherstellen möchten, in diesem Beispiel demo2. Erstellen Sie dann ein Backup-Wiederherstellungsobjekt

# tp create br demo2-fedora-restore --backup demo/hourly-4c094-20250312154500 --namespace-mapping demo:demo2 -n demo2 --dry-run>vm-demo2-br.yaml

# cat vm-demo2-br.yaml
apiVersion: protect.trident.netapp.io/v1
kind: BackupRestore
metadata:
  annotations:
    protect.trident.netapp.io/max-parallel-restore-jobs: "25"
  creationTimestamp: null
  name: demo2-fedora-restore
  namespace: demo2
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/backups/hourly-4c094-20250312154500_aaa14543-a3fa-41f1-a04c-44b1664d0f81
  appVaultRef: ontap-s3-appvault
  namespaceMapping:
  - destination: demo2
    source: demo
  resourceFilter: {}
status:
  conditions: null
  postRestoreExecHooksRunResults: null
  state: ""
# oc create -f vm-demo2-br.yaml -n demo2

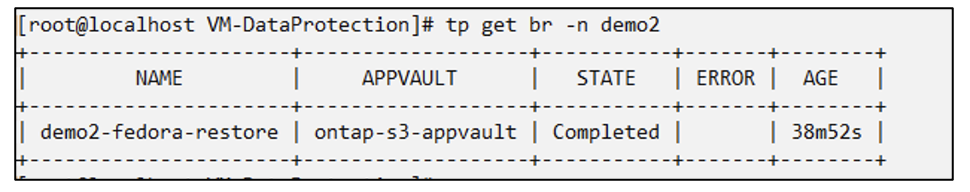

br erstellt

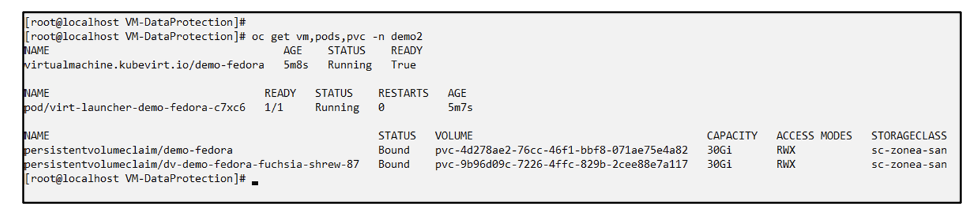

Überprüfen Sie, ob die VM, Pods und PVCs im neuen Namespace „Demo2“ erstellt werden.

VM im neuen Namespace

Schützen Sie die App mit Snapshots

Snapshots erstellen

Erstellen Sie einen On-Demand-Snapshot Erstellen Sie einen Snapshot für die App und geben Sie den App-Tresor an, in dem er gespeichert werden soll.

# tp create snapshot demo-vm-snapshot-ondemand --app demo-vm --appvault ontap-s3-appvault -n demo --dry-run
# cat demo-vm-snapshot-on-demand.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Snapshot
metadata:
  creationTimestamp: null
  name: demo-vm-snapshot-ondemand
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  completionTimeout: 0s
  volumeSnapshotsCreatedTimeout: 0s
  volumeSnapshotsReadyToUseTimeout: 0s
status:
  conditions: null
  postSnapshotExecHooksRunResults: null
  preSnapshotExecHooksRunResults: null
  state: ""

# oc create -f demo-vm-snapshot-on-demand.yaml
snapshot.protect.trident.netapp.io/demo-vm-snapshot-ondemand created

On-Demand-Schnappschuss

Erstellen Sie einen Zeitplan für Snapshots Erstellen Sie einen Zeitplan für die Snapshots. Geben Sie die Granularität und die Anzahl der aufzubewahrenden Snapshots an.

# tp create Schedule snapshot-schedule1 --app demo-vm --appvault ontap-s3-appvault --granularity Hourly --minute 50 --snapshot-retention 1 -n demo --dry-run>snapshot-schedule-demo-vm.yaml

# cat snapshot-schedule-demo-vm.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
  creationTimestamp: null
  name: snapshot-schedule1
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  backupRetention: "0"
  dayOfMonth: ""
  dayOfWeek: ""
  enabled: true
  granularity: Hourly
  hour: ""
  minute: "50"
  recurrenceRule: ""
  snapshotRetention: "1"
status: {}

# oc create -f snapshot-schedule-demo-vm.yaml
schedule.protect.trident.netapp.io/snapshot-schedule1 created

Zeitplan für Snapshots

Geplanter Schnappschuss

Wiederherstellen aus Snapshot

Wiederherstellen aus Snapshot

Stellen Sie die VM aus dem Snapshot im selben Namespace wieder her. Löschen Sie die VM demo-fedora aus dem Namespace demo2.

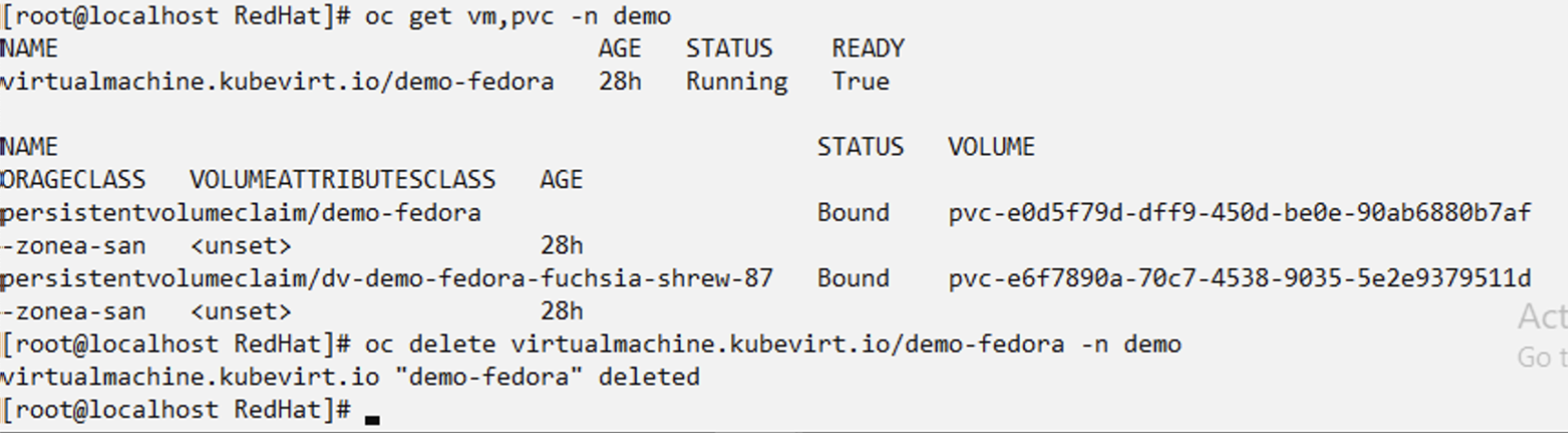

VM löschen

Erstellen Sie aus dem Snapshot der VM ein Snapshot-in-Place-Restore-Objekt.

# tp create sir demo-fedora-restore-from-snapshot --snapshot demo/demo-vm-snapshot-ondemand -n demo --dry-run>vm-demo-sir.yaml

# cat vm-demo-sir.yaml
apiVersion: protect.trident.netapp.io/v1
kind: SnapshotInplaceRestore
metadata:
  creationTimestamp: null
  name: demo-fedora-restore-from-snapshot
  namespace: demo
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/snapshots/20250318132959_demo-vm-snapshot-ondemand_e3025972-30c0-4940-828a-47c276d7b034
  appVaultRef: ontap-s3-appvault
  resourceFilter: {}
status:
  conditions: null
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo-sir.yaml
snapshotinplacerestore.protect.trident.netapp.io/demo-fedora-restore-from-snapshot created

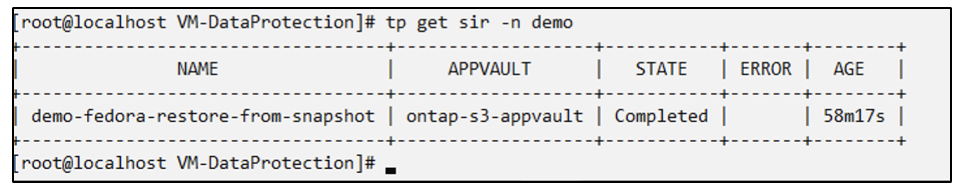

Herr

Überprüfen Sie, ob die VM und ihre PVCs im Demo-Namespace erstellt werden.

VM im selben Namespace wiederhergestellt

Stellen Sie die VM aus dem Snapshot in einem anderen Namespace wieder her

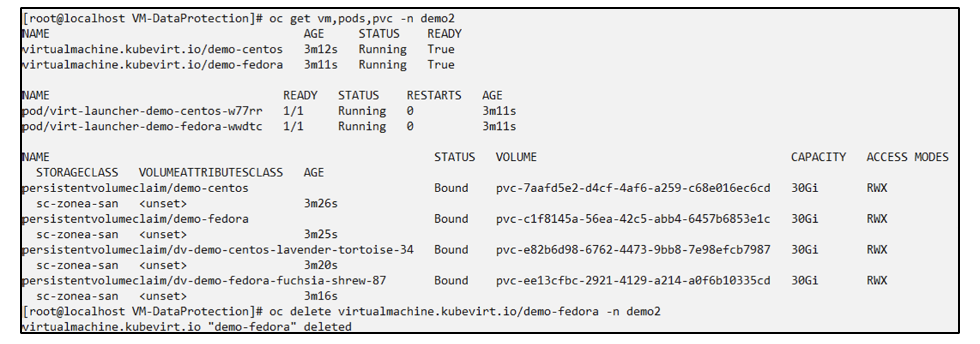

Löschen Sie die VM im Demo2-Namespace, die zuvor aus der Sicherung wiederhergestellt wurde.

VM, PVCs löschen

Erstellen Sie das Snapshot-Wiederherstellungsobjekt aus dem Snapshot und geben Sie die Namespace-Zuordnung an.

# tp create sr demo2-fedora-restore-from-snapshot --snapshot demo/demo-vm-snapshot-ondemand --namespace-mapping demo:demo2 -n demo2 --dry-run>vm-demo2-sr.yaml

# cat vm-demo2-sr.yaml
apiVersion: protect.trident.netapp.io/v1
kind: SnapshotRestore
metadata:
  creationTimestamp: null
  name: demo2-fedora-restore-from-snapshot
  namespace: demo2
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/snapshots/20250318132959_demo-vm-snapshot-ondemand_e3025972-30c0-4940-828a-47c276d7b034
  appVaultRef: ontap-s3-appvault
  namespaceMapping:
  - destination: demo2
    source: demo
  resourceFilter: {}
status:
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo2-sr.yaml
snapshotrestore.protect.trident.netapp.io/demo2-fedora-restore-from-snapshot created

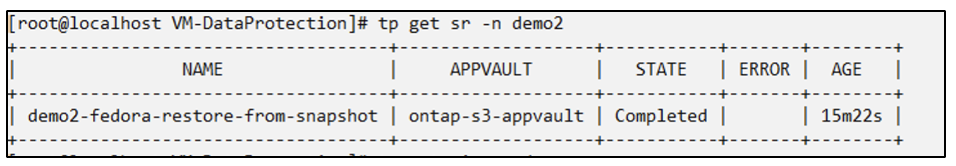

SR erstellt

Überprüfen Sie, ob die VM und ihre PVCs im neuen Namespace „Demo2“ wiederhergestellt sind.

VM im neuen Namespace wiederhergestellt

Wiederherstellen einer bestimmten VM

Auswählen bestimmter VMs in einem Namespace zum Erstellen von Snapshots/Backups und Wiederherstellen

Im vorherigen Beispiel hatten wir eine einzelne VM innerhalb eines Namespace. Durch die Einbeziehung des gesamten Namespace in die Sicherung wurden alle mit dieser VM verknüpften Ressourcen erfasst. Im folgenden Beispiel fügen wir demselben Namespace eine weitere VM hinzu und erstellen mithilfe eines Label-Selektors eine App nur für diese neue VM.

Erstellen Sie eine neue VM (Demo-Centos-VM) im Demo-Namespace

Demo-Centos-VM im Demo-Namespace

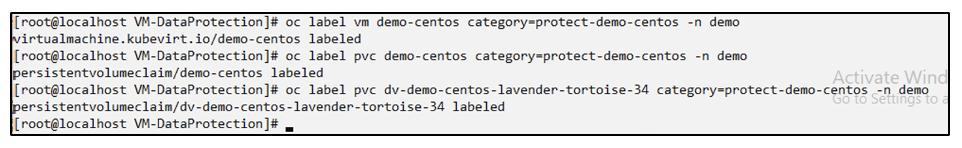

Beschriften Sie die Demo-Centos-VM und die zugehörigen Ressourcen

Bezeichnung Demo-Centos VM, PVC

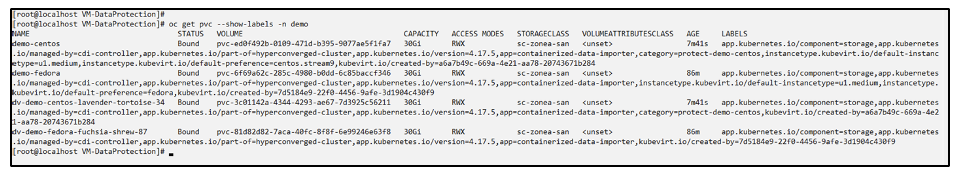

Überprüfen Sie, ob die Demo-CentOS-VM und die PVCs die Bezeichnungen erhalten haben.

Demo-Centos-VM-Labels

Demo-Centos PVC hat Etiketten

Erstellen Sie mithilfe des Label-Selektors eine App nur für eine bestimmte VM (Demo-Centos)

# tp create app demo-centos-app --namespaces 'demo(category=protect-demo-centos)' -n demo --dry-run>demo-centos-app.yaml

# cat demo-centos-app.yaml

apiVersion: protect.trident.netapp.io/v1
kind: Application
metadata:
  creationTimestamp: null
  name: demo-centos-app
  namespace: demo
spec:
  includedNamespaces:
  - labelSelector:
      matchLabels:
        category: protect-demo-centos
    namespace: demo
status:
  conditions: null

# oc create -f demo-centos-app.yaml -n demo
application.protect.trident.netapp.io/demo-centos-app created

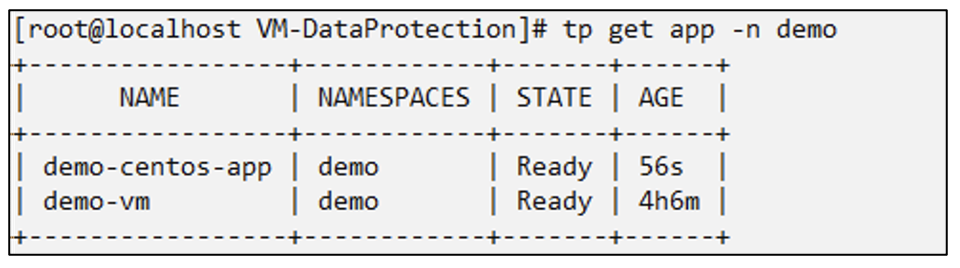

Demo-Centos PVC hat Etiketten

Die Methode zum Erstellen von Backups und Snapshots auf Abruf und nach Zeitplan ist dieselbe wie zuvor gezeigt. Da die zum Erstellen der Snapshots oder Backups verwendete Trident-Protect-App nur die spezifische VM aus dem Namespace enthält, wird bei der Wiederherstellung von dort nur eine bestimmte VM wiederhergestellt. Nachfolgend wird ein Beispiel für einen Sicherungs-/Wiederherstellungsvorgang gezeigt.

Erstellen Sie ein Backup einer bestimmten VM in einem Namespace, indem Sie die entsprechende App verwenden

In den vorherigen Schritten wurde mithilfe von Label-Selektoren eine App erstellt, um nur die CentOS-VM in den Demo-Namespace aufzunehmen. Erstellen Sie ein Backup (in diesem Beispiel ein On-Demand-Backup) für diese App.

# tp create backup demo-centos-backup-on-demand --app demo-centos-app --appvault ontap-s3-appvault -n demo
Backup "demo-centos-backup-on-demand" created.

Backup einer bestimmten VM erstellt

Eine bestimmte VM im selben Namespace wiederherstellen Das Backup einer bestimmten VM (CentOS) wurde mit der entsprechenden App erstellt. Wenn daraus ein Backup-in-Place-Restore oder ein Backup-Restore erstellt wird, wird nur diese spezielle VM wiederhergestellt. Löschen Sie die Centos-VM.

Centos VM vorhanden

Centos VM gelöscht

Erstellen Sie eine direkte Sicherungswiederherstellung von „Demo-Centos-Backup-on-Demand“ und überprüfen Sie, ob die Centos-VM neu erstellt wurde.

#tp create bir demo-centos-restore --backup demo/demo-centos-backup-on-demand -n demo
BackupInplaceRestore "demo-centos-restore" created.

Erstellen Sie CentOS VM Bir

Centos-VM erstellt

Stellen Sie eine bestimmte VM in einem anderen Namespace wieder her. Erstellen Sie eine Sicherungswiederherstellung in einem anderen Namespace (Demo3) von Demo-Centos-Backup-on-Demand und überprüfen Sie, ob die Centos-VM neu erstellt wurde.

# tp create br demo2-centos-restore --backup demo/demo-centos-backup-on-demand --namespace-mapping demo:demo3 -n demo3
BackupRestore "demo2-centos-restore" created.

Erstellen Sie CentOS VM Bir

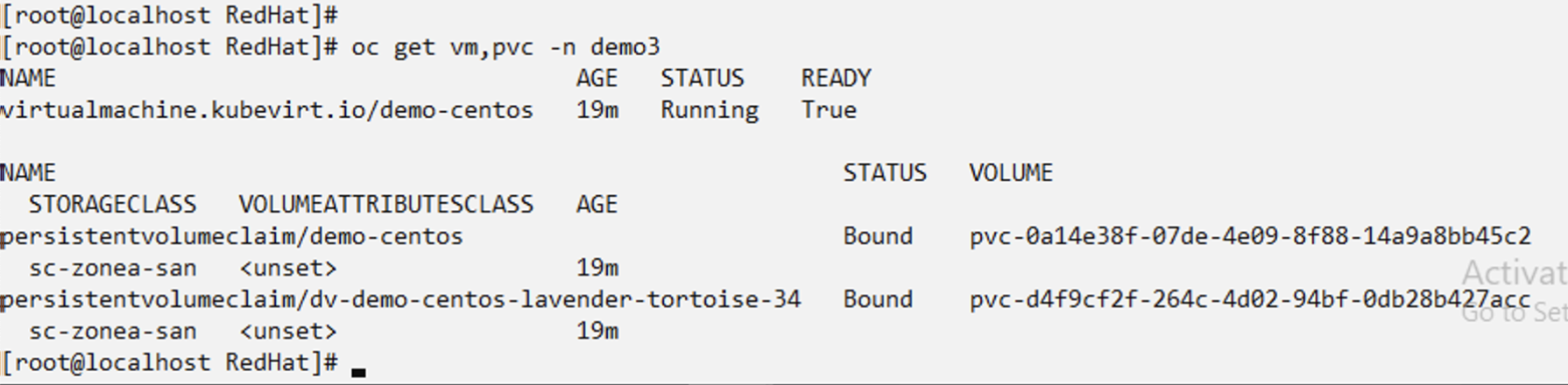

Centos-VM erstellt

Videodemonstration

Das folgende Video zeigt eine Demonstration zum Schutz einer VM mit Snapshots

Schützen einer VM
