Fügen Sie mithilfe von ONTAP tools for VMware vSphere einen iSCSI-Datenspeicher als zusätzlichen Speicher für eine Verwaltungsdomäne hinzu
Änderungen vorschlagen
PDFs
In diesem Anwendungsfall beschreiben wir das Verfahren zum Hinzufügen eines iSCSI-Datenspeichers als zusätzlichen Speicher für eine VMware Cloud Foundation (VCF)-Verwaltungsdomäne. Dieses Verfahren fasst das Einrichten einer Storage Virtual Machine (SVM) mit logischen Schnittstellen (LIFs) für iSCSI, das Konfigurieren von iSCSI-Netzwerken auf ESXi-Hosts, das Bereitstellen von ONTAP Tools für VMware vSphere und das Erstellen eines VMFS-Datenspeichers zusammen.
Vorteile von iSCSI
Hohe Leistung: Bietet hohe Leistung für schnelle, effiziente Datenübertragungsraten und geringe Latenz. Ideal für anspruchsvolle Unternehmensanwendungen und virtualisierte Umgebungen.
Einfache Verwaltung: Vereinfacht die Speicherverwaltung durch die Verwendung vertrauter IP-basierter Tools und Protokolle.
Kostengünstig: Nutzt die vorhandene Ethernet-Infrastruktur, reduziert den Bedarf an Spezialhardware und ermöglicht Unternehmen die Erzielung zuverlässiger und skalierbarer Speicherlösungen.
Weitere Informationen zur Verwendung von iSCSI mit NetApp -Speichersystemen finden Sie unter "SAN-Bereitstellung mit iSCSI" .
Szenarioübersicht
Dieses Szenario umfasst die folgenden allgemeinen Schritte:
-
Erstellen Sie eine Storage Virtual Machine (SVM) mit logischen Schnittstellen (LIFs) für iSCSI-Verkehr.
-
Erstellen Sie verteilte Portgruppen für iSCSI-Netzwerke in der VCF-Verwaltungsdomäne.
-
Erstellen Sie VMkernel-Adapter für iSCSI auf den ESXi-Hosts für die VCF-Verwaltungsdomäne.
-
Stellen Sie ONTAP Tools in der VCF-Verwaltungsdomäne bereit.
-
Erstellen Sie einen neuen VMFS-Datenspeicher in der VCF-Verwaltungsdomäne.
Voraussetzungen
Dieses Szenario erfordert die folgenden Komponenten und Konfigurationen:
-
Ein ONTAP AFF oder ASA Speichersystem mit physischen Datenports auf Ethernet-Switches, die für den Speicherverkehr vorgesehen sind.
-
Die Bereitstellung der VCF-Verwaltungsdomäne ist abgeschlossen und auf den vSphere-Client kann zugegriffen werden.
NetApp empfiehlt vollständig redundante Netzwerkdesigns für iSCSI. Das folgende Diagramm zeigt ein Beispiel einer redundanten Konfiguration, die Fehlertoleranz für Speichersysteme, Switches, Netzwerkadapter und Hostsysteme bietet. Weitere Informationen finden Sie in der NetApp"SAN-Konfigurationsreferenz" für weitere Informationen.
Für Multipathing und Failover über mehrere Pfade empfiehlt NetApp , für alle SVMs in iSCSI-Konfigurationen mindestens zwei LIFs pro Speicherknoten in separaten Ethernet-Netzwerken zu haben.
Diese Dokumentation veranschaulicht den Vorgang zum Erstellen einer neuen SVM und zum Angeben der IP-Adressinformationen zum Erstellen mehrerer LIFs für iSCSI-Verkehr. Informationen zum Hinzufügen neuer LIFs zu einem vorhandenen SVM finden Sie unter"Erstellen Sie eine LIF (Netzwerkschnittstelle)" .
Weitere Informationen zur Verwendung von VMFS iSCSI-Datenspeichern mit VMware finden Sie unter"vSphere VMFS-Datenspeicher – iSCSI-Speicher-Backend mit ONTAP" .
|
In Situationen, in denen mehrere VMkernel-Adapter im selben IP-Netzwerk konfiguriert sind, wird empfohlen, die Software-iSCSI-Portbindung auf den ESXi-Hosts zu verwenden, um sicherzustellen, dass ein Lastenausgleich zwischen den Adaptern erfolgt. Siehe KB-Artikel"Überlegungen zur Verwendung der Software-iSCSI-Portbindung in ESX/ESXi (2038869)" . |
Bereitstellungsschritte
Führen Sie die folgenden Schritte aus, um ONTAP Tools bereitzustellen und damit einen VMFS-Datenspeicher in der VCF-Verwaltungsdomäne zu erstellen:
Erstellen Sie SVM und LIFs auf dem ONTAP Speichersystem
Der folgende Schritt wird im ONTAP System Manager ausgeführt.
Erstellen der Speicher-VM und LIFs
Führen Sie die folgenden Schritte aus, um eine SVM zusammen mit mehreren LIFs für iSCSI-Verkehr zu erstellen.
-
Navigieren Sie im ONTAP System Manager im linken Menü zu Storage VMs und klicken Sie zum Starten auf + Hinzufügen.
-
Geben Sie im Assistenten Speicher-VM hinzufügen einen Namen für die SVM ein, wählen Sie den IP-Bereich aus und klicken Sie dann unter Zugriffsprotokoll auf die Registerkarte *iSCSI und aktivieren Sie das Kontrollkästchen iSCSI aktivieren.
-
Geben Sie im Abschnitt Netzwerkschnittstelle die IP-Adresse, Subnetzmaske und Broadcast-Domäne und -Port für das erste LIF ein. Für nachfolgende LIFs kann das Kontrollkästchen aktiviert werden, um gemeinsame Einstellungen für alle verbleibenden LIFs oder separate Einstellungen zu verwenden.
Für Multipathing und Failover über mehrere Pfade empfiehlt NetApp , für alle SVMs in iSCSI-Konfigurationen mindestens zwei LIFs pro Speicherknoten in separaten Ethernet-Netzwerken zu haben.
-
Wählen Sie, ob das Storage VM-Administrationskonto (für Umgebungen mit mehreren Mandanten) aktiviert werden soll, und klicken Sie auf Speichern, um die SVM zu erstellen.
Einrichten des Netzwerks für iSCSI auf ESXi-Hosts
Die folgenden Schritte werden mithilfe des vSphere-Clients auf dem VCF-Verwaltungsdomänencluster ausgeführt.
Erstellen Sie verteilte Portgruppen für iSCSI-Verkehr
Führen Sie die folgenden Schritte aus, um für jedes iSCSI-Netzwerk eine neue verteilte Portgruppe zu erstellen:
-
Navigieren Sie vom vSphere-Client für den Managementdomänencluster zu Inventar > Netzwerk. Navigieren Sie zum vorhandenen Distributed Switch und wählen Sie die Aktion zum Erstellen einer Neuen verteilten Portgruppe….
-
Geben Sie im Assistenten Neue verteilte Portgruppe einen Namen für die neue Portgruppe ein und klicken Sie auf Weiter, um fortzufahren.
-
Füllen Sie auf der Seite Einstellungen konfigurieren alle Einstellungen aus. Wenn VLANs verwendet werden, stellen Sie sicher, dass Sie die richtige VLAN-ID angeben. Klicken Sie auf Weiter, um fortzufahren.
-
Überprüfen Sie auf der Seite Bereit zum Abschließen die Änderungen und klicken Sie auf Fertig, um die neue verteilte Portgruppe zu erstellen.
-
Wiederholen Sie diesen Vorgang, um eine verteilte Portgruppe für das zweite verwendete iSCSI-Netzwerk zu erstellen, und stellen Sie sicher, dass Sie die richtige VLAN-ID eingegeben haben.
-
Nachdem beide Portgruppen erstellt wurden, navigieren Sie zur ersten Portgruppe und wählen Sie die Aktion „Einstellungen bearbeiten…“ aus.
-
Navigieren Sie auf der Seite Verteilte Portgruppe – Einstellungen bearbeiten im linken Menü zu Teaming und Failover und klicken Sie auf Uplink2, um es nach unten zu Nicht verwendete Uplinks zu verschieben.
-

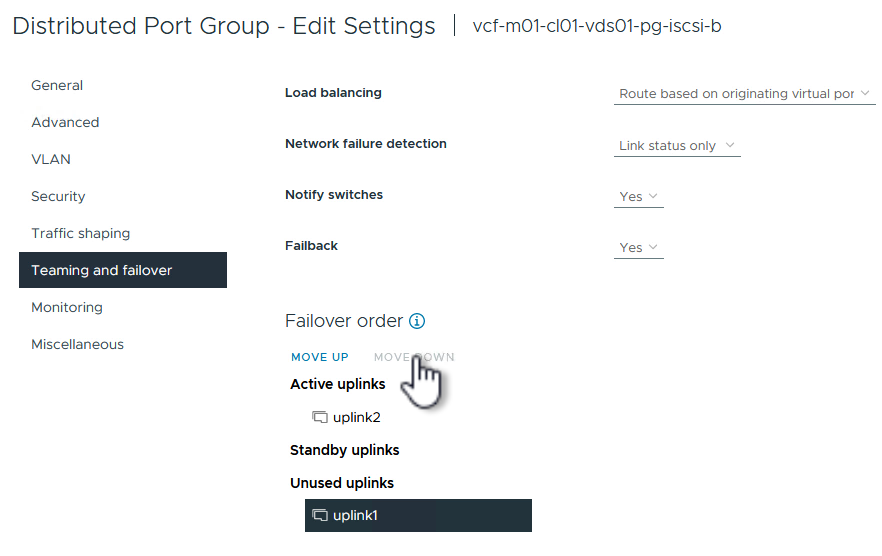

Wiederholen Sie diesen Schritt für die zweite iSCSI-Portgruppe. Verschieben Sie dieses Mal jedoch Uplink1 nach unten zu Ungenutzte Uplinks.
Erstellen Sie VMkernel-Adapter auf jedem ESXi-Host
Wiederholen Sie diesen Vorgang auf jedem ESXi-Host in der Verwaltungsdomäne.
-
Navigieren Sie vom vSphere-Client zu einem der ESXi-Hosts im Inventar der Verwaltungsdomäne. Wählen Sie auf der Registerkarte Konfigurieren VMkernel-Adapter aus und klicken Sie zum Starten auf Netzwerk hinzufügen….
-
Wählen Sie im Fenster Verbindungstyp auswählen VMkernel-Netzwerkadapter und klicken Sie auf Weiter, um fortzufahren.
-
Wählen Sie auf der Seite Zielgerät auswählen eine der zuvor erstellten verteilten Portgruppen für iSCSI aus.
-
Behalten Sie auf der Seite Porteigenschaften die Standardeinstellungen bei und klicken Sie auf Weiter, um fortzufahren.
-
Geben Sie auf der Seite IPv4-Einstellungen die IP-Adresse und Subnetzmaske ein und geben Sie eine neue Gateway-IP-Adresse an (nur falls erforderlich). Klicken Sie auf Weiter, um fortzufahren.
-
Überprüfen Sie Ihre Auswahl auf der Seite Bereit zum Abschließen und klicken Sie auf Fertig, um den VMkernel-Adapter zu erstellen.
-
Wiederholen Sie diesen Vorgang, um einen VMkernel-Adapter für das zweite iSCSI-Netzwerk zu erstellen.
Bereitstellen und Verwenden von ONTAP Tools zum Konfigurieren von Speicher
Die folgenden Schritte werden mithilfe des vSphere-Clients auf dem VCF-Verwaltungsdomänencluster ausgeführt und umfassen die Bereitstellung von OTV, die Erstellung eines VMFS-iSCSI-Datenspeichers und die Migration von Verwaltungs-VMs in den neuen Datenspeicher.
Bereitstellen von ONTAP tools for VMware vSphere
ONTAP tools for VMware vSphere (OTV) werden als VM-Appliance bereitgestellt und bieten eine integrierte vCenter-Benutzeroberfläche zur Verwaltung des ONTAP Speichers.
Führen Sie die folgenden Schritte aus, um ONTAP tools for VMware vSphere bereitzustellen:
-
Besorgen Sie sich das OVA-Image der ONTAP -Tools von der"NetApp Support-Site" und in einen lokalen Ordner herunterladen.
-
Melden Sie sich bei der vCenter-Appliance für die VCF-Verwaltungsdomäne an.
-
Klicken Sie in der vCenter-Appliance-Schnittstelle mit der rechten Maustaste auf den Verwaltungscluster und wählen Sie OVF-Vorlage bereitstellen…
-
Klicken Sie im Assistenten OVF-Vorlage bereitstellen auf das Optionsfeld Lokale Datei und wählen Sie die im vorherigen Schritt heruntergeladene OVA-Datei der ONTAP -Tools aus.
-
Wählen Sie für die Schritte 2 bis 5 des Assistenten einen Namen und einen Ordner für die VM aus, wählen Sie die Rechenressource aus, überprüfen Sie die Details und akzeptieren Sie die Lizenzvereinbarung.
-
Wählen Sie als Speicherort der Konfigurations- und Datenträgerdateien den vSAN-Datenspeicher des VCF-Managementdomänenclusters aus.
-
Wählen Sie auf der Seite „Netzwerk auswählen“ das für den Verwaltungsverkehr verwendete Netzwerk aus.
-

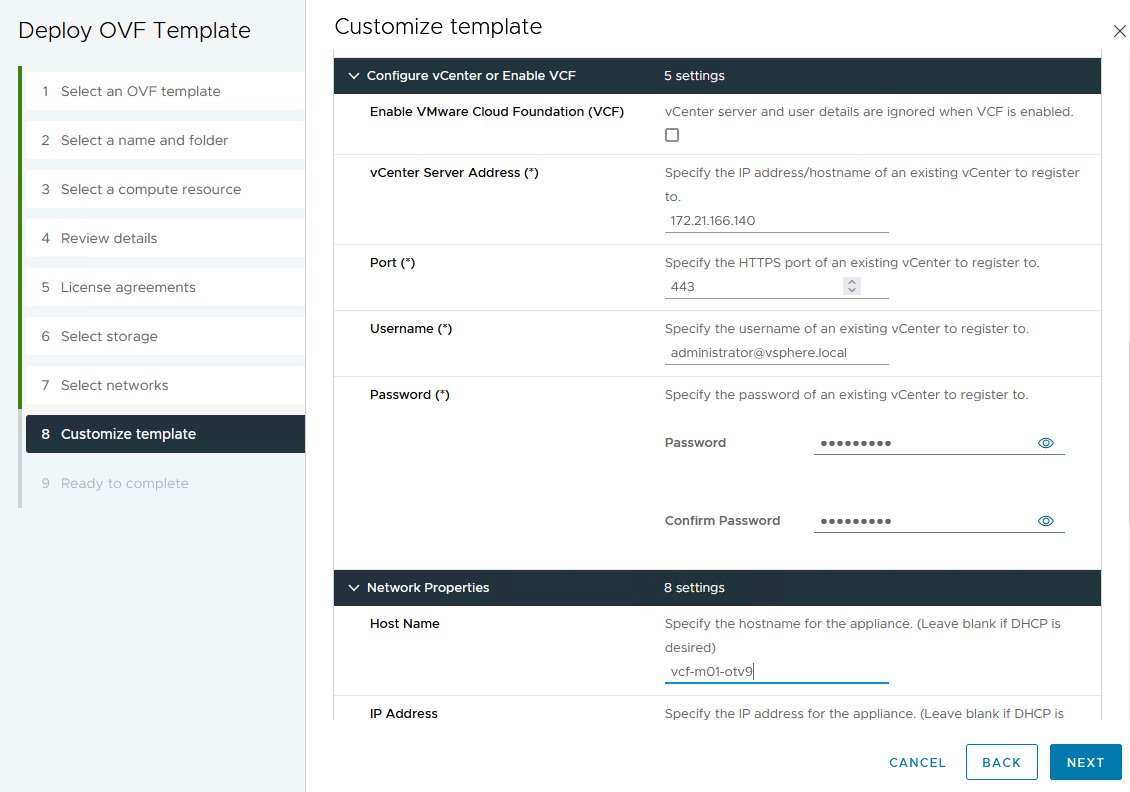

Geben Sie auf der Seite „Vorlage anpassen“ alle erforderlichen Informationen ein:
-
Für den administrativen Zugriff auf OTV zu verwendendes Passwort.
-
IP-Adresse des NTP-Servers.
-
Passwort für das OTV-Wartungskonto.
-
OTV Derby DB-Passwort.
-
Aktivieren Sie das Kontrollkästchen VMware Cloud Foundation (VCF) aktivieren nicht. Der VCF-Modus ist für die Bereitstellung von zusätzlichem Speicher nicht erforderlich.
-
FQDN oder IP-Adresse des vCenter-Geräts und geben Sie Anmeldeinformationen für vCenter an.
-
Geben Sie die erforderlichen Felder für die Netzwerkeigenschaften an.
Klicken Sie auf Weiter, um fortzufahren.
-
-
Überprüfen Sie alle Informationen auf der Seite „Bereit zum Abschließen“ und klicken Sie auf „Fertig stellen“, um mit der Bereitstellung des OTV-Geräts zu beginnen.
Konfigurieren Sie einen VMFS-iSCSI-Datenspeicher in der Verwaltungsdomäne mithilfe von OTV
Führen Sie die folgenden Schritte aus, um mithilfe von OTV einen VMFS-iSCSI-Datenspeicher als zusätzlichen Speicher in der Verwaltungsdomäne zu konfigurieren:
-
Navigieren Sie im vSphere-Client zum Hauptmenü und wählen Sie * NetApp ONTAP Tools*.
-
Klicken Sie in * ONTAP Tools* auf der Seite „Erste Schritte“ (oder unter „Speichersysteme“) auf *Hinzufügen, um ein neues Speichersystem hinzuzufügen.
-
Geben Sie die IP-Adresse und Anmeldeinformationen des ONTAP Speichersystems ein und klicken Sie auf Hinzufügen.
-
Klicken Sie auf Ja, um das Cluster-Zertifikat zu autorisieren und das Speichersystem hinzuzufügen.
Migrieren Sie Management-VMs zum iSCSI-Datenspeicher
In Fällen, in denen die Verwendung von ONTAP -Speicher zum Schutz der VCF-Verwaltungs-VMs bevorzugt wird, kann vMotion zum Migrieren der VMs in den neu erstellten iSCSI-Datenspeicher verwendet werden.
Führen Sie die folgenden Schritte aus, um die VCF-Verwaltungs-VMs zum iSCSI-Datenspeicher zu migrieren.
-
Navigieren Sie vom vSphere-Client zum Managementdomänencluster und klicken Sie auf die Registerkarte VMs.
-

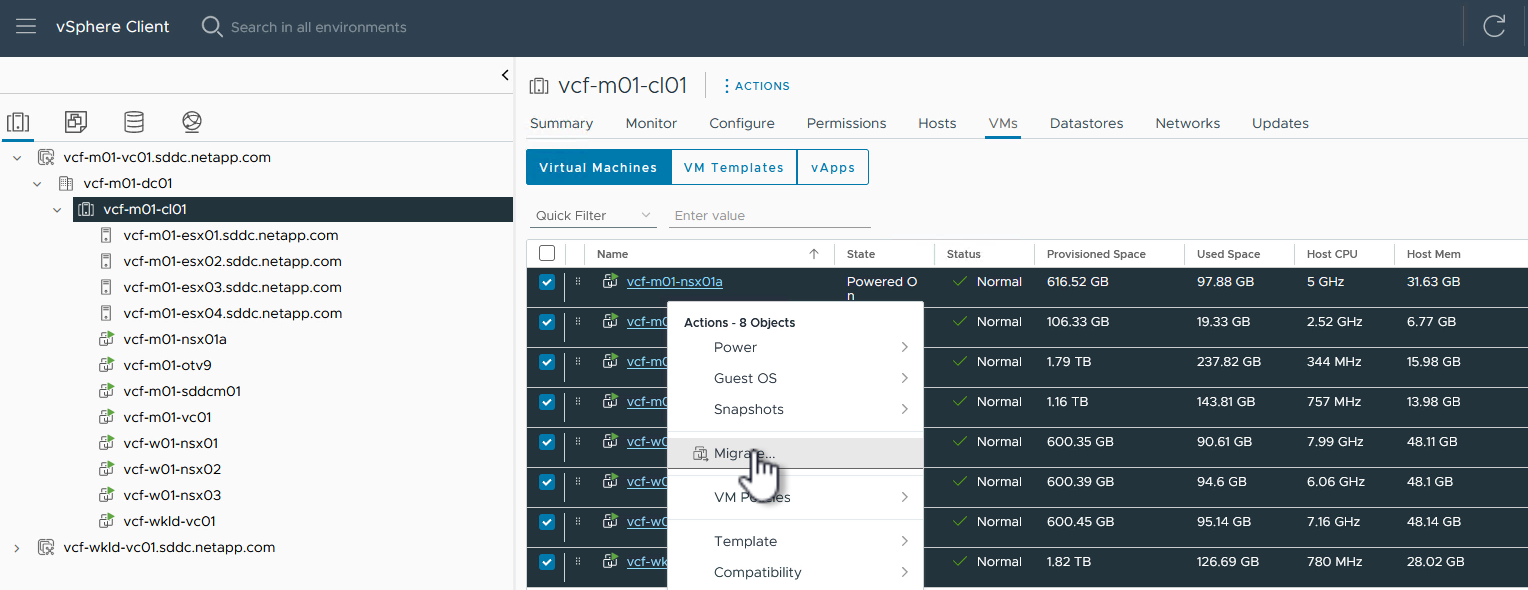

Wählen Sie die VMs aus, die zum iSCSI-Datenspeicher migriert werden sollen, klicken Sie mit der rechten Maustaste und wählen Sie Migrieren...
-
Wählen Sie im Assistenten Virtuelle Maschinen – Migrieren als Migrationstyp Nur Speicher ändern aus und klicken Sie auf Weiter, um fortzufahren.
-
Wählen Sie auf der Seite Speicher auswählen den iSCSi-Datenspeicher aus und klicken Sie auf Weiter, um fortzufahren.
-
Überprüfen Sie die Auswahl und klicken Sie auf Fertig, um die Migration zu starten.
-
Der Umzugsstatus kann im Bereich Letzte Aufgaben angezeigt werden.
Weitere Informationen
Informationen zur Konfiguration von ONTAP Speichersystemen finden Sie im"ONTAP 9 Dokumentation" Center.
Informationen zur Konfiguration von VCF finden Sie unter"VMware Cloud Foundation-Dokumentation" .
