NetApp Disaster Recovery para almacenes de datos NFS
NetApp Disaster Recovery para almacenes de datos NFS

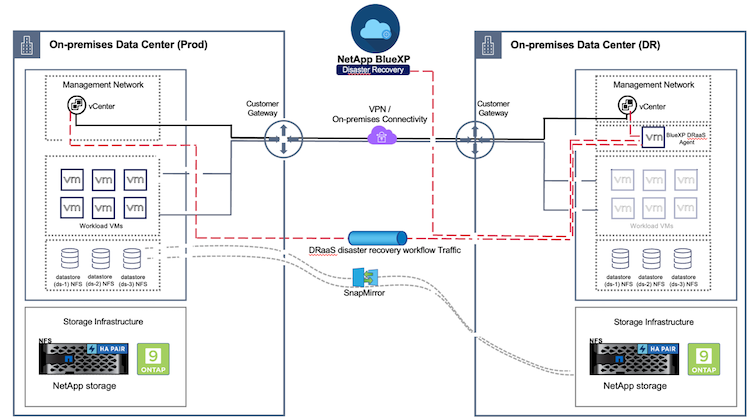

La implementación de la recuperación ante desastres a través de la replicación a nivel de bloque desde el sitio de producción al sitio de recuperación ante desastres es un método resiliente y rentable para proteger las cargas de trabajo contra interrupciones del sitio y eventos de corrupción de datos, como ataques de ransomware. Al utilizar la replicación SnapMirror de NetApp , las cargas de trabajo de VMware que se ejecutan en sistemas ONTAP locales con almacén de datos NFS se pueden replicar a otro sistema de almacenamiento ONTAP ubicado en un centro de datos de recuperación designado donde también se implementa VMware.
En esta sección del documento se describe la configuración de NetApp Disaster Recovery para configurar la recuperación ante desastres de las máquinas virtuales de VMware locales en otro sitio designado. Como parte de esta configuración, se incluye el agente de Console, la incorporación de las cabinas ONTAP, la definición de sitios y la asociación de VMware vCenter. Además, este documento detalla cómo configurar la replicación entre sitios y cómo configurar y probar un plan de recuperación. La última sección incluye instrucciones para realizar una conmutación por error completa del sitio y cómo volver atrás cuando el sitio principal se haya recuperado y vuelva a estar en línea.
Con Disaster Recovery, que forma parte de NetApp Data Services, las empresas pueden detectar fácilmente sus vCenters de VMware locales y el almacenamiento ONTAP. Luego, las organizaciones pueden crear grupos de recursos, crear un plan de recuperación, asociarlo con grupos de recursos y probar o ejecutar el failover y el failback. SnapMirror proporciona replicación de bloques a nivel de almacenamiento para mantener los dos sitios actualizados con cambios incrementales, lo que da como resultado un objetivo de punto de recuperación (RPO) de hasta 5 minutos. Además, es posible simular procedimientos de recuperación ante desastres sin afectar la producción ni generar costos de almacenamiento adicionales.
Disaster Recovery aprovecha la tecnología FlexClone de ONTAP para crear una copia con gestión eficiente del espacio del datastore NFS a partir de la última Snapshot replicada en el sitio de recuperación ante desastres. Después de completar la prueba de recuperación ante desastres, los clientes pueden eliminar fácilmente el entorno de prueba sin afectar a los recursos de producción replicados reales. En caso de un failover real, Disaster Recovery coordina todos los pasos necesarios para poner en marcha automáticamente las máquinas virtuales protegidas en el sitio de recuperación ante desastres designado con solo unos clics. El servicio también revertirá la relación de SnapMirror al sitio principal y replicará cualquier cambio del sitio secundario al principal para una operación de failback, cuando sea necesario. Todas estas capacidades tienen un coste mucho menor que otras alternativas conocidas.

|
|
Para obtener información actualizada y conocer las versiones compatibles de vCenter Server, ESXi y ONTAP para la recuperación ante desastres, consulta "Configuraciones compatibles con la recuperación ante desastres". |
Empezando
Para empezar a utilizar NetApp Disaster Recovery, utiliza NetApp console y luego accede al servicio.
-
Inicia sesión en NetApp Console.
-
En la navegación izquierda de NetApp Console, selecciona Protección > Recuperación ante desastres.
-
Aparece el Disaster Recovery Dashboard.

Antes de configurar el plan de recuperación ante desastres, asegúrate de que se cumplan los siguientes requisitos previos:
-
El agente de NetApp Console está implementado.
-
El agente tiene conectividad con los sistemas vCenter de origen y destino y con los sistemas de almacenamiento.
-
Hay disponible un clúster de ONTAP con una SVM con el servicio de NFS habilitado.
-
Los sistemas de almacenamiento locales de NetApp que alojan almacenes de datos NFS para VMware se añaden a NetApp Console.
-
La resolución de DNS debe estar vigente cuando se utilizan nombres DNS. De lo contrario, utilice direcciones IP para vCenter.
-
La replicación de SnapMirror está configurada para los volúmenes de almacén de datos basados en NFS designados.
-
Asegúrese de que el entorno tenga versiones compatibles de vCenter Server y servidores ESXi.
Una vez establecida la conectividad entre los sitios de origen y destino, proceda con los pasos de configuración, que deberían tomar un par de clics y entre 3 y 5 minutos.
|
|
NetApp recomienda instalar el agente de NetApp Console en el sitio de destino o en un tercer sitio, de modo que el agente de NetApp Console pueda comunicarse a través de la red con los recursos de origen y de destino. |

Configuración de NetApp Disaster Recovery
El primer paso para prepararte para la recuperación ante desastres es detectar y añadir el vCenter local y los recursos de almacenamiento a NetApp Disaster Recovery.
Abre NetApp Console y selecciona Protección > Recuperación ante desastres en la navegación izquierda. Haz clic en Sitios, escribe un nombre y elige el tipo de ubicación. Luego, haz clic en el botón Add vCenter.

Agregue las siguientes plataformas:
-
Fuente. vCenter local.

-
Destino. Centro de datos SDDC de VMC.

Una vez que se agregan los vCenters, se activa el descubrimiento automático.
Configuración de la replicación de almacenamiento entre la matriz del sitio de origen y la matriz del sitio de destino
SnapMirror ofrece replicación de datos en un entorno de NetApp. Basada en la tecnología Snapshot de NetApp, la replicación de SnapMirror es extremadamente eficiente porque solo replica los bloques que se han cambiado o añadido desde la actualización anterior. SnapMirror se configura fácilmente mediante NetApp OnCommand System Manager o la CLI de ONTAP. NetApp Data Services también crea la relación de SnapMirror siempre que el emparejamiento del clúster y la SVM se haya configurado previamente.
En los casos en los que el almacenamiento primario no se haya perdido por completo, SnapMirror ofrece un método eficaz para resincronizar los sitios primario y de recuperación ante desastres. SnapMirror puede resincronizar los dos sitios, transfiriendo únicamente los datos modificados o nuevos desde el sitio de recuperación ante desastres al sitio primario, simplemente invirtiendo las relaciones de SnapMirror. Esto significa que los planes de replicación en Disaster Recovery pueden resincronizarse en cualquier dirección tras una conmutación por error sin volver a copiar todo el volumen. Si una relación se resincroniza en sentido inverso, solo se envían de vuelta al destino los datos nuevos que se hayan escrito desde la última sincronización correcta de la copia Snapshot.
|
|
Si ya has configurado una relación de SnapMirror para el volumen a través de la CLI o System Manager, NetApp Data Services detecta la relación y continúa con el resto de las operaciones del flujo de trabajo. |
Cómo configurarlo para VMware Disaster Recovery
El proceso para crear la replicación de SnapMirror sigue siendo el mismo para cualquier aplicación. El proceso puede ser manual o automatizado. La forma más sencilla es aprovechar NetApp Console para configurar la replicación de SnapMirror usando una simple acción de arrastrar y soltar el sistema ONTAP de origen del entorno sobre el de destino para activar el asistente que te guía durante el resto del proceso.

La recuperación ante desastres también puede automatizar este proceso, siempre que se cumplan los dos criterios siguientes:
-
Los clústeres de origen y destino tienen una relación de pares.
-
El SVM de origen y el SVM de destino tienen una relación de pares.

|
|
Si ya se ha configurado una relación SnapMirror para el volumen a través de la CLI, Disaster Recovery detecta la relación y continúa con el resto de las operaciones del flujo de trabajo. |
¿Qué puede hacer Disaster Recovery por ti?
Una vez añadidos los sitios de origen y destino, Disaster Recovery realiza una detección exhaustiva automática y muestra las VMs junto con los metadatos asociados. Disaster Recovery también detecta automáticamente las redes y los grupos de puertos que usan las VMs y los completa.

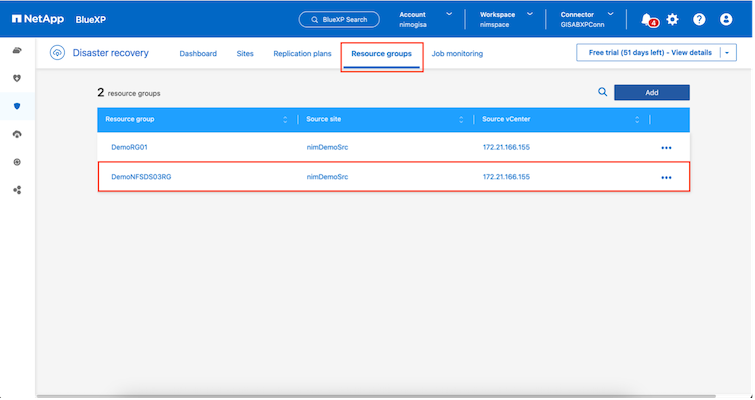

Una vez añadidos los sitios, las máquinas virtuales se pueden agrupar en grupos de recursos. Los grupos de recursos de Disaster Recovery te permiten agrupar un conjunto de máquinas virtuales dependientes en grupos lógicos que contienen sus órdenes de arranque y retrasos de arranque, que se pueden ejecutar durante la recuperación. Para empezar a crear grupos de recursos, ve a Resource Groups y haz clic en Create New Resource Group.


|
|
El grupo de recursos también se puede crear mientras se crea un plan de replicación. |
El orden de arranque de las máquinas virtuales se puede definir o modificar durante la creación de grupos de recursos mediante un simple mecanismo de arrastrar y soltar.

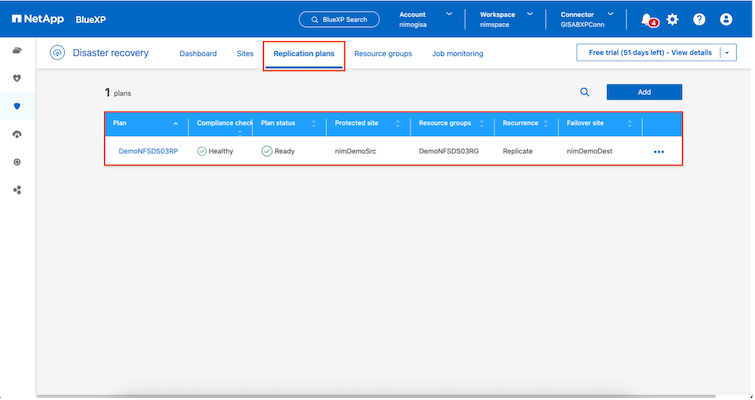

Una vez creados los grupos de recursos, el siguiente paso es crear el plan de ejecución o un plan para recuperar máquinas virtuales y aplicaciones en caso de desastre. Como se menciona en los requisitos previos, la replicación de SnapMirror se puede configurar de antemano o DRaaS puede configurarla utilizando el RPO y el recuento de retención especificados durante la creación del plan de replicación.


Configure el plan de replicación seleccionando las plataformas vCenter de origen y destino en el menú desplegable y elija los grupos de recursos que se incluirán en el plan, junto con la agrupación de cómo se deben restaurar y encender las aplicaciones y el mapeo de clústeres y redes. Para definir el plan de recuperación, navegue a la pestaña Plan de replicación y haga clic en Agregar plan.
Primero, seleccione el vCenter de origen y luego seleccione el vCenter de destino.

El siguiente paso es seleccionar los grupos de recursos existentes. Si no se crean grupos de recursos, el asistente ayuda a agrupar las máquinas virtuales necesarias (básicamente, crea grupos de recursos funcionales) en función de los objetivos de recuperación. Esto también ayuda a definir la secuencia de operaciones de cómo se deben restaurar las máquinas virtuales de la aplicación.

|
|
El grupo de recursos permite establecer el orden de arranque mediante la funcionalidad de arrastrar y soltar. Se puede utilizar para modificar fácilmente el orden en que se encenderán las máquinas virtuales durante el proceso de recuperación. |
|
|
Cada máquina virtual dentro de un grupo de recursos se inicia en secuencia según el orden. Se inician dos grupos de recursos en paralelo. |
La siguiente captura de pantalla muestra la opción para filtrar máquinas virtuales o almacenes de datos específicos según los requisitos organizativos si no se crean grupos de recursos de antemano.

Una vez seleccionados los grupos de recursos, crea las asignaciones de conmutación por error. En este paso, especifica cómo se asignan los recursos del entorno de origen al de destino. Esto incluye recursos de computación y redes virtuales. Personalización de direcciones IP, scripts previos y posteriores, retrasos de arranque, consistencia de las aplicaciones, etc. Para obtener información detallada, consulta "Crear un plan de replicación".

|
|
De forma predeterminada, se utilizan los mismos parámetros de mapeo para las operaciones de prueba y de conmutación por error. Para configurar diferentes asignaciones para el entorno de prueba, seleccione la opción Asignación de prueba después de desmarcar la casilla de verificación como se muestra a continuación: |

Una vez completado el mapeo de recursos, haga clic en Siguiente.

Seleccione el tipo de recurrencia. En palabras simples, seleccione la opción Migrar (migración única mediante conmutación por error) o replicación continua recurrente. En este tutorial, se selecciona la opción Replicar.

Una vez hecho esto, revise los mapeos creados y luego haga clic en Agregar plan.
|
|
En un plan de replicación se pueden incluir VMs de diferentes volúmenes y SVM. Dependiendo de la ubicación de la VM (ya sea en el mismo volumen o en un volumen distinto dentro de la misma SVM, o en volúmenes distintos en diferentes SVM), Disaster Recovery crea una Snapshot de grupo de consistencia. |


La recuperación ante desastres consta de los siguientes flujos de trabajo:
-
Conmutación por error de prueba (incluidas simulaciones automatizadas periódicas)
-
Prueba de conmutación por error de limpieza
-
Conmutación por error
-
Recuperación por recuperación
Prueba de conmutación por error
La conmutación por error de prueba en Disaster Recovery es un procedimiento operativo que permite a los administradores de VMware validar por completo sus planes de recuperación sin interrumpir sus entornos de producción. Durante una conmutación por error de prueba, Disaster Recovery crea copias NetApp FlexClone con gestión eficiente del espacio de los volúmenes replicados del almacén de datos NFS en el sistema de almacenamiento de DR. A continuación, estos volúmenes FlexClone se montan en los hosts ESXi del sitio de DR, y las VMs se encienden en una red de prueba aislada. Este proceso permite a los administradores verificar que sus planes de recuperación ante desastres funcionarán según lo previsto en caso de que se produzca un desastre real.

Disaster Recovery incorpora la posibilidad de seleccionar la instantánea como una función opcional en la operación de conmutación por error de prueba. Esta función permite al administrador de VMware verificar que cualquier cambio realizado recientemente en el entorno se replique en el sitio de destino y, por lo tanto, esté presente durante la prueba. Entre dichos cambios se incluyen los parches del sistema operativo invitado de la máquina virtual.

Cuando el administrador de VMware ejecuta una operación de conmutación por error de prueba, Disaster Recovery automatiza las siguientes tareas:
-
Activar relaciones de SnapMirror para actualizar el almacenamiento en el sitio de destino con cualquier cambio reciente que se haya realizado en el sitio de producción.
-
Creación de volúmenes NetApp FlexClone de los volúmenes FlexVol en la matriz de almacenamiento DR.
-
Conexión de los almacenes de datos NFS en los volúmenes FlexClone a los hosts ESXi en el sitio de recuperación ante desastres.
-
Conectar los adaptadores de red de la máquina virtual a la red de prueba especificada durante la asignación.
-
Reconfigurar la configuración de red del sistema operativo invitado de la máquina virtual según lo definido para la red en el sitio de recuperación ante desastres.
-
Ejecutar cualquier comando personalizado que se haya almacenado en el plan de replicación.
-
Encender las máquinas virtuales en el orden definido en el plan de replicación.

Operación de prueba de conmutación por error de limpieza
La operación de prueba de conmutación por error de limpieza se produce después de que se haya completado la prueba del plan de replicación y el administrador de VMware responda al mensaje de limpieza.

Esta acción restablecerá las máquinas virtuales (VM) y el estado del plan de replicación al estado listo.
Cuando el administrador de VMware lleva a cabo una operación de recuperación, Disaster Recovery realiza el siguiente proceso:
-
Apaga cada VM recuperada en la copia FlexClone que se utilizó para la prueba.
-
Elimina el volumen FlexClone que se utilizó para presentar las máquinas virtuales recuperadas durante la prueba.
Migración planificada y conmutación por error
Disaster Recovery tiene dos métodos para realizar una conmutación por error real: la migración planificada y la conmutación por error. El primer método, la migración planificada, incorpora el apagado de las máquinas virtuales y la sincronización de la replicación del almacenamiento en el proceso para recuperar o mover de forma efectiva las máquinas virtuales al sitio de destino. La migración planificada requiere acceso al sitio de origen. El segundo método, la conmutación por error, es una conmutación por error planificada o no planificada en la que las máquinas virtuales se recuperan en el sitio de destino a partir del último intervalo de replicación del almacenamiento que se pudo completar. Según el RPO diseñado en la solución, se puede esperar cierta pérdida de datos en el escenario de DR.

Cuando el administrador de VMware realiza una operación de conmutación por error, Disaster Recovery automatiza las siguientes tareas:
-
Romper y conmutar por error las relaciones de NetApp SnapMirror .
-
Conecte los almacenes de datos NFS replicados a los hosts ESXi en el sitio de recuperación ante desastres.
-
Conecte los adaptadores de red de la máquina virtual a la red del sitio de destino apropiado.
-
Reconfigure la configuración de red del sistema operativo invitado de la máquina virtual según lo definido para la red en el sitio de destino.
-
Ejecute cualquier comando personalizado (si hay alguno) que se haya almacenado en el plan de replicación.
-
Encienda las máquinas virtuales en el orden definido en el plan de replicación.

Recuperación por recuperación
Una conmutación por recuperación es un procedimiento opcional que restaura la configuración original de los sitios de origen y destino después de una recuperación.

Los administradores de VMware pueden configurar y ejecutar un procedimiento de conmutación por error cuando estén listos para restaurar los servicios en el sitio de origen original.
NOTA: Disaster Recovery replica (resincroniza) cualquier cambio de vuelta a la máquina virtual de origen original antes de invertir la dirección de la replicación. Este proceso parte de una relación que ha completado la conmutación por error a un destino e implica los siguientes pasos:
-
Apague y anule el registro de las máquinas virtuales y los volúmenes en el sitio de destino se desmontan.
-
Romper la relación SnapMirror en la fuente original se rompe para hacerla de lectura/escritura.
-
Vuelva a sincronizar la relación SnapMirror para revertir la replicación.
-
Monte el volumen en la fuente, encienda y registre las máquinas virtuales de origen.
Para obtener más información sobre cómo acceder a Disaster Recovery y configurarlo, consulta "Más información sobre NetApp Disaster Recovery para VMware".
Monitoreo y tablero de control
Desde NetApp Console o la CLI de ONTAP, puedes supervisar el estado de salud de la replicación de los volúmenes del datastore correspondientes, y el estado de una conmutación por error o una conmutación por error de prueba se puede seguir a través de Job Monitoring.

|
|
Si un trabajo está actualmente en progreso o en cola y desea detenerlo, existe una opción para cancelarlo. |
Con el panel de recuperación ante desastres, podrás evaluar con total confianza el estado de los sitios de recuperación ante desastres y los planes de replicación. Esto permite a los administradores identificar rápidamente los sitios y planes en buen estado, desconectados o degradados.

Esto proporciona una solución poderosa para gestionar un plan de recuperación ante desastres personalizado y adaptado. La conmutación por error se puede realizar de forma planificada o con solo hacer clic en un botón cuando ocurre un desastre y se toma la decisión de activar el sitio de recuperación ante desastres.
Para obtener más información sobre este proceso, no dude en seguir el video tutorial detallado o utilizar el"simulador de soluciones" .
