Convertir una instancia de servidor vCenter en un dominio de administración VCF (almacén de datos FC)
Sugerir cambios
PDF
Convierta un clúster de vSphere 8 que utiliza almacenes de datos de ONTAP Fibre Channel en un dominio de administración de VMware Cloud Foundation. Este procedimiento incluye el aprovisionamiento de almacenamiento FC, la implementación de herramientas ONTAP para VMware y el uso de la herramienta de importación VCF para migrar y administrar el clúster dentro del entorno VCF.
Introducción
La conversión de un entorno vSphere, con un almacén de datos de canal de fibra (FC) existente que se ejecuta en ONTAP, implica integrar la infraestructura existente en una arquitectura de nube privada moderna. Este proceso se beneficia de la robustez del almacenamiento FC, para garantizar un acceso y una gestión de datos sin inconvenientes. Una vez establecido un dominio de administración de VCF a través del proceso de conversión, los administradores pueden importar de manera eficiente entornos vSphere adicionales, incluidos aquellos que utilizan almacenes de datos FC, en el ecosistema VCF. Esta integración no solo mejora la utilización de recursos, sino que también simplifica la gestión de la infraestructura de nube privada, lo que garantiza una transición fluida con una interrupción mínima de las cargas de trabajo existentes.
En esta solución demostraremos cómo un almacén de datos FC en vSphere 8 se convierte en almacenamiento principal cuando el clúster se convierte en un dominio de administración de VCF.
Descripción general del escenario
Este escenario cubre los siguientes pasos de alto nivel:
-
Implementar ONTAP tools for VMware vSphere 10.
-
Aprovisione un almacén de datos FC mediante herramientas ONTAP .
-
Utilice la herramienta de importación VCF para validar el clúster vSphere.
-
Implemente SDDC Manager en el clúster de vSphere.
-
Configure un archivo JSON para crear NSX durante la conversión VCF.
-
Utilice la herramienta de importación de VCF para convertir el clúster de vSphere 8 a VCF 5.2.1
Prerrequisitos
Este escenario requiere los siguientes componentes y configuraciones:
-
Sistema de almacenamiento NetApp ASA R2/ ASA/ AFF con una máquina virtual de almacenamiento (SVM) configurada para permitir el tráfico de canal de fibra (FC).
-
Se ha creado una interfaz lógica (LIF) para transportar tráfico FC y está asociada con la SVM.
-
La zonificación FC se ha configurado en los conmutadores designados para transportar tráfico FC.
-
Un clúster vSphere 8 con 4 hosts ESXi y un dispositivo vCenter ubicado en el clúster.
-
Grupo de puertos distribuidos configurado para vMotion en las VLAN o segmentos de red establecidos para este propósito.
-
Descargue el software necesario para la conversión VCF.
Las ONTAP tools for VMware vSphere 10 se pueden instalar en configuraciones HA o no HA. Para obtener información completa sobre los requisitos previos para las herramientas ONTAP , consulte "Requisitos previos para las ONTAP tools for VMware vSphere" .
Para conocer el almacenamiento compatible y otras consideraciones para convertir o importar vSphere a VCF 5.2, consulte "Consideraciones antes de convertir o importar entornos vSphere existentes a VMware Cloud Foundation" .
Para el software necesario, consulte "Descargar software para convertir o importar entornos vSphere existentes" .
Para obtener información sobre la configuración de los sistemas de almacenamiento ONTAP , consulte"Documentación de ONTAP 9" centro.
Para obtener información sobre la configuración de VCF, consulte"Documentación de VMware Cloud Foundation 5.2" .
Pasos de implementación
La solución cubre el uso de ONTAP tools for VMware vSphere para aprovisionar almacenes de datos FC y el proceso de conversión de un clúster vSphere 8 existente a un dominio de administración VCF.
Complete los siguientes pasos:
-
Implementar ONTAP tools for VMware vSphere 10.
-
Aprovisione un almacén de datos FC mediante herramientas ONTAP .
-
Copie la herramienta de importación VCF al dispositivo vCenter.
-
Ejecute una comprobación previa en el dispositivo vCenter mediante la herramienta de importación VCF.
-
Implemente la máquina virtual del administrador de SDDC en el clúster de vCenter.
-
Cree un archivo JSON para un clúster NSX que se implementará durante el proceso de conversión.
-
Cargue el software requerido en el administrador SDDC.
-
Convierta el clúster de vSphere en el inventario del administrador de SDDC.
Para obtener una descripción general del proceso de conversión, consulte "Convertir un entorno de vSphere en un dominio de administración o importar un entorno de vSphere como un dominio de carga de trabajo de VI en VMware Cloud Foundation" .
Implementar herramientas ONTAP y aprovisionar un almacén de datos FC
La arquitectura de ONTAP Tools 10 está diseñada para integrarse perfectamente con los entornos VMware, aprovechando un marco modular y escalable que incluye los servicios de ONTAP Tools, el complemento vSphere y las API REST para permitir una gestión eficiente del almacenamiento, la automatización y la protección de datos.
Las ONTAP tools for VMware vSphere 10 se pueden instalar en configuraciones HA o no HA.
Implementar ONTAP tools for VMware vSphere 10
En este paso, se implementa ONTAP tools 10 con una configuración que no es HA.
Para obtener detalles de implementación adicionales sobre configuraciones de alta y baja disponibilidad, consulte "Implementar ONTAP tools for VMware vSphere" .
-
Descargue la plantilla OVA de ONTAP tools 10 desde "Sitio de soporte de NetApp" .
-
En el cliente vSphere, haga clic derecho en el clúster y haga clic en Implementar plantilla OVF
-
En la Plantilla OVF de implementación complete los pasos para:
-
Seleccione una plantilla OVF.
-
Seleccione un nombre y una carpeta.
-
Seleccione un recurso computacional.
-
Detalles de la revisión.
-
Acepte el acuerdo de licencia.
-
-
En la página Configuración de la plantilla, seleccione el tipo de implementación, incluso si desea implementar las herramientas ONTAP en una configuración de alta disponibilidad. Haga clic en Siguiente para continuar.
-
En la página Seleccionar almacenamiento elija el almacén de datos en el que desea instalar la máquina virtual y haga clic en Siguiente.
-
Seleccione la red en la que se comunicará la máquina virtual de herramientas ONTAP . Haga clic en Siguiente para continuar.
-
En la ventana "Personalizar plantilla", complete toda la información requerida.
-
Nombre de usuario y contraseña de la aplicación
-
Elija si desea habilitar ASUP (soporte automático), incluida una URL de proxy.
-
Nombre de usuario y contraseña del administrador.
-
Servidores NTP.
-
Nombre de usuario y contraseña de mantenimiento (cuenta de mantenimiento utilizada en la consola).
-
Proporcione las direcciones IP necesarias para la configuración de implementación.
-
Proporciona toda la información de red para la configuración del nodo.
-
-
Por último, haga clic en Siguiente para continuar y luego en Finalizar para comenzar la implementación.
Configurar las herramientas de ONTAP
Una vez instalada y encendida la máquina virtual de herramientas ONTAP , será necesaria alguna configuración básica, como agregar servidores vCenter y sistemas de almacenamiento ONTAP para administrar. Consulte la documentación en "Documentación de ONTAP tools for VMware vSphere" para obtener información detallada.
-
Referirse a "Agregar instancias de vCenter" para configurar las instancias de vCenter que se administrarán con herramientas ONTAP .
-
Para agregar un sistema de almacenamiento ONTAP , inicie sesión en el cliente vSphere y navegue hasta el menú principal a la izquierda. Haga clic en *Herramientas de NetApp ONTAP * para iniciar la interfaz de usuario.
-
Vaya a Backends de almacenamiento en el menú de la izquierda y haga clic en Agregar para acceder a la ventana Agregar backend de almacenamiento.
-
Complete la dirección IP y las credenciales del sistema de almacenamiento ONTAP que se administrará. Haga clic en Agregar para finalizar.
|
Aquí, el backend de almacenamiento se agrega en la interfaz de usuario del cliente vSphere mediante la dirección IP del clúster. Esto permite la gestión completa de todas las SVM en el sistema de almacenamiento. Alternativamente, el backend de almacenamiento se puede agregar y asociar con una instancia de vCenter mediante el Administrador de herramientas de ONTAP en https://loadBalanceIP:8443/virtualization/ui/ . Con este método, solo se pueden agregar credenciales de SVM en la interfaz de usuario del cliente vSphere, lo que proporciona un control más granular sobre el acceso al almacenamiento.
|
Aprovisionar un almacén de datos FC con herramientas ONTAP
Las herramientas ONTAP integran funcionalidad en toda la interfaz de usuario del cliente vSphere. En este paso se aprovisionará un almacén de datos FC desde la página de inventario de hosts.
-
En el cliente vSphere, navegue hasta el inventario de hosts (o almacenamiento).
-

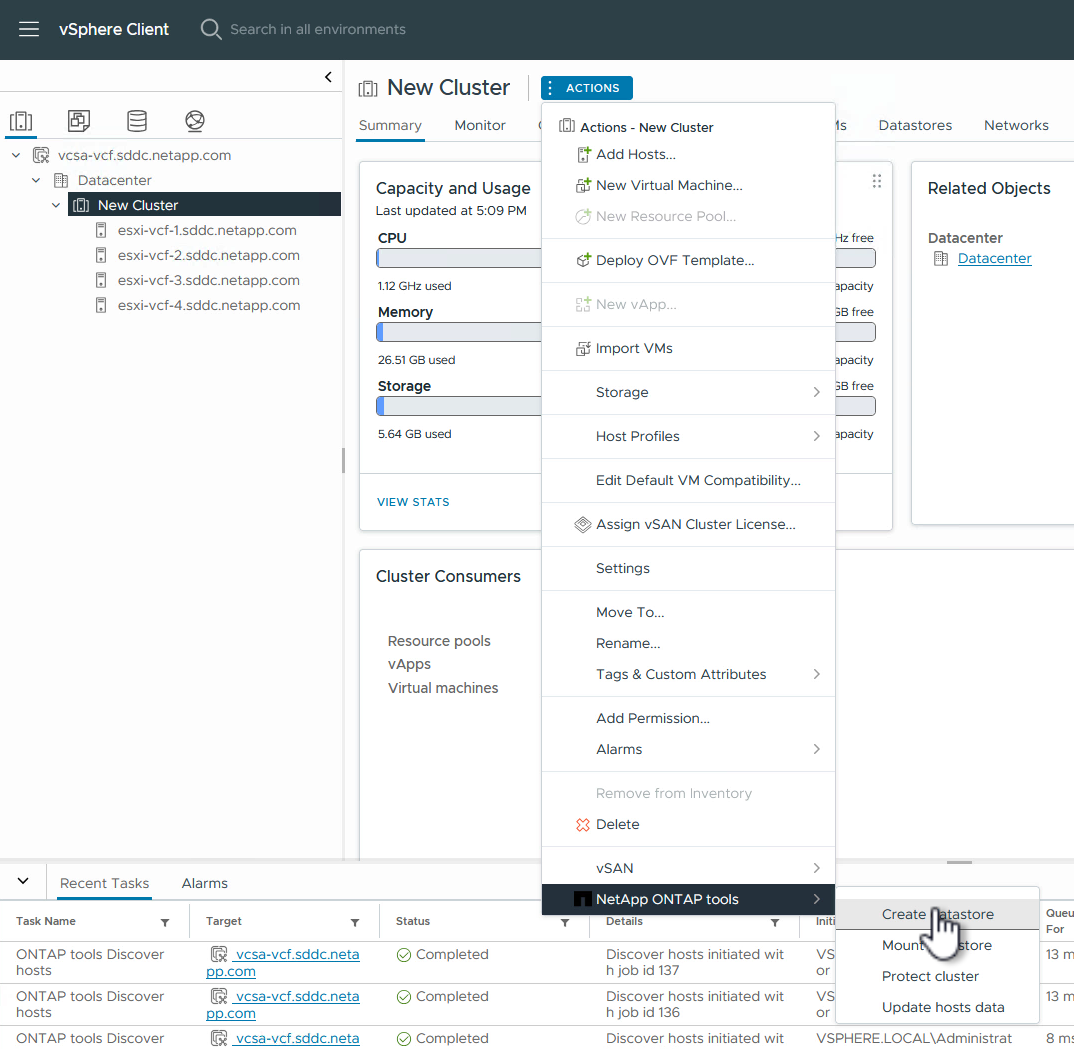

Vaya a ACCIONES > Herramientas de NetApp ONTAP > Crear almacén de datos.
-
En el asistente Crear almacén de datos, seleccione VMFS para el tipo de almacén de datos que desea crear.
-

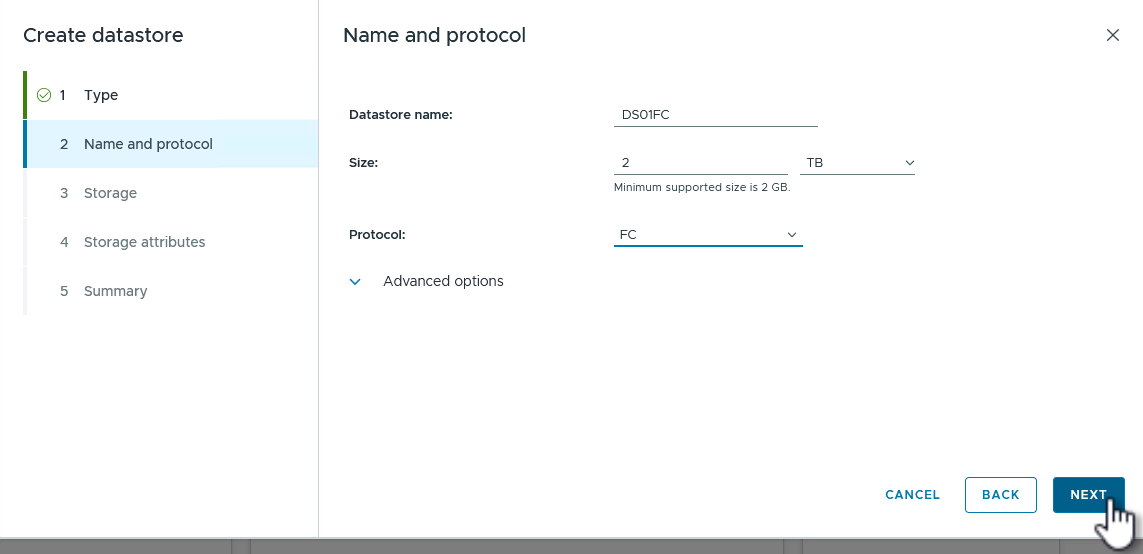

En la página Nombre y protocolo, complete un nombre para el almacén de datos, el tamaño y el protocolo FC que se utilizará.
-
En la página Almacenamiento, seleccione la plataforma de almacenamiento ONTAP y la máquina virtual de almacenamiento (SVM). También puede seleccionar aquí cualquier política de exportación personalizada disponible. Haga clic en Siguiente para continuar.
-
En la página Atributos de almacenamiento, seleccione el agregado de almacenamiento que se utilizará. Haga clic en Siguiente para continuar.
-
En la página Resumen, revise la información y haga clic en Finalizar para comenzar el proceso de aprovisionamiento. Las herramientas ONTAP crearán un volumen en el sistema de almacenamiento ONTAP y lo montarán como un almacén de datos FC en todos los hosts ESXi del clúster.
Convertir el entorno de vSphere a VCF 5.2
La siguiente sección cubre los pasos para implementar el administrador SDDC y convertir el clúster vSphere 8 en un dominio de administración VCF 5.2. Cuando corresponda, se consultará la documentación de VMware para obtener detalles adicionales.
La herramienta de importación VCF de VMware by Broadcom es una utilidad que se utiliza tanto en el dispositivo vCenter como en el administrador SDDC para validar configuraciones y proporcionar servicios de conversión e importación para entornos vSphere y VCF.
Para más información, consulte "Opciones y parámetros de la herramienta de importación VCF" .
Copiar y extraer herramienta de importación VCF
Las herramientas de importación de VCF se utilizan en el dispositivo vCenter para validar que el clúster de vSphere se encuentra en un estado correcto para el proceso de importación o conversión de VCF.
Complete los siguientes pasos:
-
Siga los pasos a continuación "Copiar la herramienta de importación de VCF al dispositivo vCenter de destino" en VMware Docs para copiar la herramienta de importación VCF a la ubicación correcta.
-
Extraiga el paquete utilizando el siguiente comando:
tar -xvf vcf-brownfield-import-<buildnumber>.tar.gz
Validar el dispositivo vCenter
Utilice la herramienta de importación VCF para validar el dispositivo vCenter antes de la conversión.
-
Siga los pasos a continuación "Ejecutar una comprobación previa en el vCenter de destino antes de la conversión" para ejecutar la validación.
-
La siguiente salida muestra que el dispositivo vCenter ha pasado la comprobación previa.
Implementar el SDDC Manager
El administrador de SDDC debe estar ubicado en el clúster de vSphere que se convertirá en un dominio de administración de VCF.
Siga las instrucciones de implementación en VMware Docs para completar la implementación.
Para más información véase"Anfitriones de la Comisión" en la Guía de administración de VCF.
Crear un archivo JSON para la implementación de NSX
Para implementar NSX Manager al importar o convertir un entorno de vSphere a VMware Cloud Foundation, cree una especificación de implementación de NSX. La implementación de NSX requiere un mínimo de 3 hosts.
Para obtener información completa, consulte "Generar una especificación de implementación de NSX para convertir o importar entornos vSphere existentes" .
|
|
Al implementar un clúster de NSX Manager en una operación de conversión o importación, se utilizan redes NSX-VLAN. Para obtener detalles sobre las limitaciones de la red NSX-VLAN, consulte la sección "Consideraciones antes de convertir o importar entornos vSphere existentes en VMware Cloud Foundation". Para obtener información sobre las limitaciones de la red NSX-VLAN, consulte "Consideraciones antes de convertir o importar entornos vSphere existentes a VMware Cloud Foundation" . |
El siguiente es un ejemplo de un archivo JSON para la implementación de NSX:
{
"license_key": "xxxxx-xxxxx-xxxxx-xxxxx-xxxxx",
"form_factor": "medium",
"admin_password": "************************",
"install_bundle_path": "/tmp/vcfimport/bundle-133764.zip",
"cluster_ip": "172.21.166.72",
"cluster_fqdn": "vcf-m02-nsx01.sddc.netapp.com",
"manager_specs": [{
"fqdn": "vcf-m02-nsx01a.sddc.netapp.com",
"name": "vcf-m02-nsx01a",
"ip_address": "172.21.166.73",
"gateway": "172.21.166.1",
"subnet_mask": "255.255.255.0"
},
{
"fqdn": "vcf-m02-nsx01b.sddc.netapp.com",
"name": "vcf-m02-nsx01b",
"ip_address": "172.21.166.74",
"gateway": "172.21.166.1",
"subnet_mask": "255.255.255.0"
},
{
"fqdn": "vcf-m02-nsx01c.sddc.netapp.com",
"name": "vcf-m02-nsx01c",
"ip_address": "172.21.166.75",
"gateway": "172.21.166.1",
"subnet_mask": "255.255.255.0"
}]
}
Copie el archivo JSON a un directorio en el Administrador SDDC.
Subir software a SDDC Manager
Copie la herramienta de importación VCF y el paquete de implementación de NSX al directorio /home/vcf/vcfimport en el Administrador de SDDC.
Ver "Cargue el software necesario en el dispositivo SDDC Manager" para obtener instrucciones detalladas.
Convertir un clúster de vSphere en un dominio de administración de VCF
La herramienta de importación VCF se utiliza para realizar el proceso de conversión. Ejecute el siguiente comando desde el directorio /home/vcf/vcf-import-package/vcf-brownfield-import-<version>/vcf-brownfield-toolset para revisar una impresión de las funciones de la herramienta de importación de VCF:
python3 vcf_brownfield.py --help
Se ejecuta el siguiente comando para convertir el clúster vSphere en un dominio de administración de VCF e implementar el clúster NSX:
python3 vcf_brownfield.py convert --vcenter '<vcenter-fqdn>' --sso-user '<sso-user>' --domain-name '<wld-domain-name>' --nsx-deployment-spec-path '<nsx-deployment-json-spec-path>'
Para obtener instrucciones completas, consulte "Convertir o importar el entorno de vSphere al inventario de SDDC Manager" .
Añadir licencias a VCF
Después de completar la conversión, se debe agregar la licencia al entorno.
-
Inicie sesión en la interfaz de usuario del Administrador de SDDC.
-
Vaya a Administración > Licencias en el panel de navegación.
-
Haga clic en + Clave de licencia.
-
Elija un producto del menú desplegable.
-
Introduzca la clave de licencia.
-
Proporcione una descripción de la licencia.
-
Haga clic en Agregar.
-
Repita estos pasos para cada licencia.
