Opciones y ejemplos de configuración SAN de ONTAP

Colaboradores netapp-aruldeepa
PDF

Aprenda a crear y utilizar controladores SAN de ONTAP con su instalación de Trident. Esta sección proporciona ejemplos de configuración de backend y detalles para la asignación de back-ends a StorageClasses.

Opciones de configuración del back-end

Consulte la siguiente tabla para ver las opciones de configuración del back-end:

Parámetro Descripción Predeterminado

version

Siempre 1

storageDriverName

Nombre del controlador de almacenamiento

ontap-san o. ontap-san-economy

backendName

Nombre personalizado o el back-end de almacenamiento

Nombre de controlador + «_» + LIF de datos

managementLIF

La dirección IP de un clúster o una LIF de gestión de SVM.

Se puede especificar un nombre de dominio completo (FQDN).

Se puede configurar para utilizar direcciones IPv6 si Trident se instaló con el indicador IPv6. Las direcciones IPv6 deben definirse entre corchetes, [28e8:d9fb:a825:b7bf:69a8:d02f:9e7b:3555] como .

Para una conmutación de sitios MetroCluster fluida, consulte Ejemplo de MetroCluster.

Nota Si utiliza las credenciales «vsadmin», managementLIF debe ser la de la SVM; si utiliza credenciales «admin», managementLIF debe ser la del clúster.

«10,0.0,1», «[2001:1234:abcd::fefe]»

dataLIF

Dirección IP de LIF de protocolo. Se puede configurar para utilizar direcciones IPv6 si Trident se instaló con el indicador IPv6. Las direcciones IPv6 deben definirse entre corchetes, [28e8:d9fb:a825:b7bf:69a8:d02f:9e7b:3555] como . No especifique para iSCSI. Trident utiliza "Asignación de LUN selectiva de ONTAP" para detectar las LIF iSCSI necesarias para establecer una sesión de rutas múltiples. Se genera una advertencia si dataLIF se define explícitamente. Omitir para MetroCluster. Consulte la Ejemplo de MetroCluster.

Derivado del SVM

svm

Máquina virtual de almacenamiento para usar Omitir para MetroCluster. Consulte la Ejemplo de MetroCluster.

Derivada si se especifica una SVM managementLIF

useCHAP

Use CHAP para autenticar iSCSI para los controladores SAN de ONTAP [Boolean]. Establezca como true para que Trident configure y utilice CHAP bidireccional como la autenticación predeterminada para la SVM especificada en el back-end. Consulte "Prepárese para configurar el back-end con los controladores SAN de ONTAP" para obtener más información.

false

chapInitiatorSecret

Secreto CHAP del iniciador. Obligatorio si useCHAP=true

""

labels

Conjunto de etiquetas con formato JSON arbitrario que se aplica en los volúmenes

""

chapTargetInitiatorSecret

Secreto CHAP del iniciador de destino. Obligatorio si useCHAP=true

""

chapUsername

Nombre de usuario entrante. Obligatorio si useCHAP=true

""

chapTargetUsername

Nombre de usuario de destino. Obligatorio si useCHAP=true

""

clientCertificate

Valor codificado en base64 del certificado de cliente. Se utiliza para autenticación basada en certificados

""

clientPrivateKey

Valor codificado en base64 de la clave privada de cliente. Se utiliza para autenticación basada en certificados

""

trustedCACertificate

Valor codificado en base64 del certificado de CA de confianza. Opcional. Se utiliza para autenticación basada en certificados.

""

username

El nombre de usuario necesario para comunicarse con el clúster de ONTAP. Se utiliza para autenticación basada en credenciales.

""

password

La contraseña necesaria para comunicarse con el clúster de ONTAP. Se utiliza para autenticación basada en credenciales.

""

svm

Máquina virtual de almacenamiento que usar

Derivada si se especifica una SVM managementLIF

storagePrefix

El prefijo que se utiliza cuando se aprovisionan volúmenes nuevos en la SVM. No se puede modificar más adelante. Para actualizar este parámetro, deberá crear un nuevo backend.

trident

aggregate

Agregado para el aprovisionamiento (opcional; si se establece, se debe asignar a la SVM). Para el ontap-nas-flexgroup controlador, esta opción se ignora. Si no se asigna, cualquiera de los agregados disponibles puede usarse para aprovisionar un volumen FlexGroup.

Nota Cuando el agregado se actualiza en SVM, se actualiza automáticamente en Trident sondeando SVM sin tener que reiniciar la controladora Trident. Cuando se haya configurado un agregado específico en Trident para aprovisionar volúmenes, si se cambia el nombre de este agregado o se saca de la SVM, el back-end se moverá al estado Failed en Trident mientras se sondea el agregado de SVM. Debe cambiar el agregado por uno presente en la SVM o quitarlo por completo para que el back-end vuelva a estar en línea.

No especifiques para ASA R2.

""

limitAggregateUsage

Error al aprovisionar si el uso supera este porcentaje. Si estás usando un backend de Amazon FSx for NetApp ONTAP, no especifiques limitAggregateUsage. El proporcionado fsxadmin y vsadmin no contiene los permisos necesarios para recuperar el uso de agregados y limitarlo mediante Trident. No especifiques para ASA R2.

"" (no se aplica de forma predeterminada)

limitVolumeSize

Error en el aprovisionamiento si el tamaño del volumen solicitado es superior a este valor. Además, restringe el tamaño máximo de los volúmenes que gestiona para las LUN.

"" (no se aplica de forma predeterminada)

lunsPerFlexvol

El número máximo de LUN por FlexVol debe estar comprendido entre [50 y 200]

100

debugTraceFlags

Indicadores de depuración que se deben usar para la solución de problemas. Ejemplo, {“api”:false, “method”:true} no lo utilice a menos que esté solucionando problemas y requiera un volcado de log detallado.

null

useREST

Parámetro booleano para usar las API DE REST de ONTAP.
useREST Cuando se define en true, Trident utiliza las API REST DE ONTAP para comunicarse con el backend; cuando se establece en false, Trident utiliza llamadas ONTAPI (ZAPI) para comunicarse con el backend. Esta función requiere ONTAP 9.11.1 o posterior. Además, el rol de inicio de sesión de ONTAP utilizado debe tener acceso a ontapi la aplicación. Esto se cumple con los roles predefinidos vsadmin y cluster-admin . A partir de la versión Trident 24,06 y ONTAP 9.15.1 o posterior,
useREST se establece en true de forma predeterminada; cambie
useREST a false Usar llamadas ONTAPI (ZAPI).
useREST Está totalmente cualificado para NVMe/TCP. Si se especifica, siempre se establece en true para ASA R2.

true Para ONTAP 9.15.1 o posterior, de lo contrario false.

sanType

Utilice para seleccionar iscsi para iSCSI, nvme para NVMe/TCP o fcp para SCSI over Fibre Channel (FC).

iscsi si está en blanco

formatOptions

Puede formatOptions usarse para especificar argumentos de línea de comandos para mkfs el comando, que se aplicará cada vez que se formatee un volumen. Esto permite formatear el volumen según sus preferencias. Asegúrese de especificar las opciones formatOptions similares a las de los comandos mkfs, excluyendo la ruta del dispositivo. Ejemplo: «-E nodiscard»

Compatible ontap-san ontap-san-economy solo para conductores y.

limitVolumePoolSize

Tamaño máximo de FlexVol solicitable al usar LUN en back-end económico de ONTAP-san.

"" (no se aplica de forma predeterminada)

denyNewVolumePools

Restringe ontap-san-economy los back-ends para que no creen nuevos volúmenes de FlexVol para contener sus LUN. Solo se utilizan los FlexVols preexistentes para aprovisionar nuevos VP.

Recomendaciones para utilizar formatOptions

Trident recomienda la siguiente opción para acelerar el proceso de formato:

-E nodiscard:

  • Keep, no intente descartar bloques en mkfs time (descartar bloques inicialmente es útil en dispositivos de estado sólido y almacenamiento ligero/Thin-Provisioning). Esta opción sustituye a la opción anticuada «-K» y es aplicable a todos los sistemas de archivos (xfs, ext3 y ext4).

Opciones de configuración de back-end para el aprovisionamiento de volúmenes

Puede controlar el aprovisionamiento predeterminado mediante estas opciones en la defaults sección de la configuración. Para ver un ejemplo, vea los ejemplos de configuración siguientes.

Parámetro Descripción Predeterminado

spaceAllocation

Asignación de espacio para las LUN

“Verdadero” Si se especifica, establezca en true para ASA R2.

spaceReserve

Modo de reserva de espacio; «ninguno» (fino) o «volumen» (grueso). Establece en none para ASA R2.

ninguno

snapshotPolicy

Política de Snapshot para utilizar. Establece en none para ASA R2.

ninguno

qosPolicy

Grupo de políticas de calidad de servicio que se asignará a los volúmenes creados. Elija uno de qosPolicy o adaptiveQosPolicy por pool/back-end de almacenamiento. Usar grupos de políticas de QoS con Trident requiere ONTAP 9 Intersight 8 o posterior. Debe usar un grupo de políticas de calidad de servicio no compartido y asegurarse de que el grupo de políticas se aplique a cada componente individualmente. Un grupo de políticas de calidad de servicio compartido aplica el techo máximo para el rendimiento total de todas las cargas de trabajo.

""

adaptiveQosPolicy

Grupo de políticas de calidad de servicio adaptativo que permite asignar los volúmenes creados. Elija uno de qosPolicy o adaptiveQosPolicy por pool/back-end de almacenamiento

""

snapshotReserve

Porcentaje de volumen reservado para snapshots. No especifiques para ASA R2.

«0» si snapshotPolicy no es «ninguno», de lo contrario «

splitOnClone

Divida un clon de su elemento principal al crearlo

"falso"

encryption

Habilite el cifrado de volúmenes de NetApp (NVE) en el nuevo volumen; los valores predeterminados son false. Para usar esta opción, debe tener una licencia para NVE y habilitarse en el clúster. Si NAE está habilitado en el back-end, cualquier volumen aprovisionado en Trident será habilitado NAE. Para obtener más información, consulte: "Cómo funciona Trident con NVE y NAE".

Falso Si se especifica, establezca en true para ASA R2.

luksEncryption

Active el cifrado LUKS. Consulte "Usar la configuración de clave unificada de Linux (LUKS)".

Ajuste en false para ASA R2.

tieringPolicy

Política de organización en niveles para usar “none” No especifique para ASA R2.

nameTemplate

Plantilla para crear nombres de volúmenes personalizados.

""

Ejemplos de aprovisionamiento de volúmenes

Aquí hay un ejemplo con los valores predeterminados definidos:

---
version: 1
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: trident_svm
username: admin
password: <password>
labels:
  k8scluster: dev2
  backend: dev2-sanbackend
storagePrefix: alternate-trident
debugTraceFlags:
  api: false
  method: true
defaults:
  spaceReserve: volume
  qosPolicy: standard
  spaceAllocation: 'false'
  snapshotPolicy: default
  snapshotReserve: '10'
Nota Para todos los volúmenes creados con ontap-san el controlador, Trident añade un 10 % de capacidad adicional al FlexVol para acomodar los metadatos del LUN. La LUN se aprovisionará con el tamaño exacto que el usuario solicite en la RVP. Trident agrega un 10 % a FlexVol (se muestra como tamaño disponible en ONTAP). Los usuarios obtienen ahora la cantidad de capacidad utilizable que soliciten. Este cambio también impide que las LUN se conviertan en de solo lectura a menos que se utilice completamente el espacio disponible. Esto no se aplica a ontap-san-economy.

Para los back-ends que definen snapshotReserve, Trident calcula el tamaño de los volúmenes de la siguiente manera:

Total volume size = [(PVC requested size) / (1 - (snapshotReserve percentage) / 100)] * 1.1

El 1,1 es el 10 % adicional que Trident agrega a la FlexVol para acomodar los metadatos de la LUN. Para snapshotReserve = 5%, y solicitud de PVC = 5GiB, el tamaño total del volumen es 5,79GiB y el tamaño disponible es 5,5GiB. El volume show comando debería mostrar resultados similares a este ejemplo:

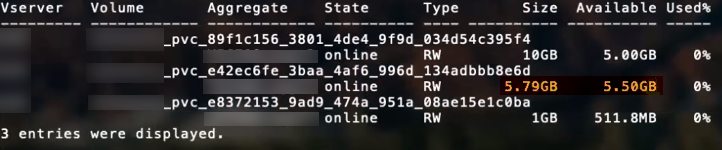

Muestra el resultado del comando volume show.

En la actualidad, el cambio de tamaño es la única manera de utilizar el nuevo cálculo para un volumen existente.

Ejemplos de configuración mínima

Los ejemplos siguientes muestran configuraciones básicas que dejan la mayoría de los parámetros en los valores predeterminados. Esta es la forma más sencilla de definir un back-end.

Nota Si usa Amazon FSx en NetApp ONTAP con Trident, NetApp le recomienda que especifique nombres de DNS para las LIF en lugar de direcciones IP.
Ejemplo de SAN ONTAP

Esta es una configuración básica que utiliza ontap-san el controlador.

---
version: 1
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_iscsi
labels:
  k8scluster: test-cluster-1
  backend: testcluster1-sanbackend
username: vsadmin
password: <password>
Ejemplo de MetroCluster

Puede configurar el backend para evitar tener que actualizar manualmente la definición de backend después de la conmutación y la conmutación durante "Replicación y recuperación de SVM".

Para una conmutación de sitios y una conmutación de estado sin problemas, especifique la SVM con managementLIF y omita svm los parámetros. Por ejemplo:

version: 1
storageDriverName: ontap-san
managementLIF: 192.168.1.66
username: vsadmin
password: password
Ejemplo de economía de SAN ONTAP
version: 1
storageDriverName: ontap-san-economy
managementLIF: 10.0.0.1
svm: svm_iscsi_eco
username: vsadmin
password: <password>
Ejemplo de autenticación basada en certificados

En este ejemplo de configuración básica clientCertificate , , clientPrivateKey y trustedCACertificate (opcional, si se utiliza CA de confianza) se rellenan backend.json y toman los valores codificados en base64 del certificado de cliente, la clave privada y el certificado de CA de confianza, respectivamente.

---
version: 1
storageDriverName: ontap-san
backendName: DefaultSANBackend
managementLIF: 10.0.0.1
svm: svm_iscsi
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
clientCertificate: ZXR0ZXJwYXB...ICMgJ3BhcGVyc2
clientPrivateKey: vciwKIyAgZG...0cnksIGRlc2NyaX
trustedCACertificate: zcyBbaG...b3Igb3duIGNsYXNz
Ejemplos de CHAP bidireccional

Estos ejemplos crean un backend con useCHAP el valor definido en true.

Ejemplo de CHAP de SAN de ONTAP
---
version: 1
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_iscsi
labels:
  k8scluster: test-cluster-1
  backend: testcluster1-sanbackend
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
username: vsadmin
password: <password>
Ejemplo de CHAP de economía de SAN ONTAP
---
version: 1
storageDriverName: ontap-san-economy
managementLIF: 10.0.0.1
svm: svm_iscsi_eco
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
username: vsadmin
password: <password>
Ejemplo de NVMe/TCP

Debe tener una SVM configurada con NVMe en el back-end de ONTAP. Esta es una configuración de back-end básica para NVMe/TCP.

---
version: 1
backendName: NVMeBackend
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_nvme
username: vsadmin
password: password
sanType: nvme
useREST: true
Ejemplo de SCSI sobre FC (FCP)

Debe tener una SVM configurada con FC en el back-end de ONTAP. Esta es una configuración de back-end básica para FC.

---
version: 1
backendName: fcp-backend
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_fc
username: vsadmin
password: password
sanType: fcp
useREST: true
Ejemplo de configuración de backend con nameTemplate
---
version: 1
storageDriverName: ontap-san
backendName: ontap-san-backend
managementLIF: <ip address>
svm: svm0
username: <admin>
password: <password>
defaults:
  nameTemplate: "{{.volume.Name}}_{{.labels.cluster}}_{{.volume.Namespace}}_{{.vo\
    lume.RequestName}}"
labels:
  cluster: ClusterA
  PVC: "{{.volume.Namespace}}_{{.volume.RequestName}}"
Ejemplo de formatOptions para el controlador ONTAP-san-economy
---
version: 1
storageDriverName: ontap-san-economy
managementLIF: ""
svm: svm1
username: ""
password: "!"
storagePrefix: whelk_
debugTraceFlags:
  method: true
  api: true
defaults:
  formatOptions: -E nodiscard

Ejemplos de back-ends con pools virtuales

En estos archivos de definición de backend de ejemplo, se establecen valores predeterminados específicos para todos los pools de almacenamiento, como spaceReserve at none, spaceAllocation at false y encryption at false. Los pools virtuales se definen en la sección de almacenamiento.

Trident establece las etiquetas de aprovisionamiento en el campo de comentarios. En las copias FlexVol volume Trident se establecen comentarios Todas las etiquetas presentes en un pool virtual para el volumen de almacenamiento durante el aprovisionamiento. Para mayor comodidad, los administradores de almacenamiento pueden definir etiquetas por pool virtual y agrupar volúmenes por etiqueta.

En estos ejemplos, algunos de los pools de almacenamiento establecen sus propios spaceReserve valores , spaceAllocation y encryption, y algunos pools sustituyen a los valores predeterminados.

Ejemplo de SAN ONTAP
---
version: 1
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_iscsi
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
username: vsadmin
password: <password>
defaults:
  spaceAllocation: "false"
  encryption: "false"
  qosPolicy: standard
labels:
  store: san_store
  kubernetes-cluster: prod-cluster-1
region: us_east_1
storage:
  - labels:
      protection: gold
      creditpoints: "40000"
    zone: us_east_1a
    defaults:
      spaceAllocation: "true"
      encryption: "true"
      adaptiveQosPolicy: adaptive-extreme
  - labels:
      protection: silver
      creditpoints: "20000"
    zone: us_east_1b
    defaults:
      spaceAllocation: "false"
      encryption: "true"
      qosPolicy: premium
  - labels:
      protection: bronze
      creditpoints: "5000"
    zone: us_east_1c
    defaults:
      spaceAllocation: "true"
      encryption: "false"
Ejemplo de economía de SAN ONTAP
---
version: 1
storageDriverName: ontap-san-economy
managementLIF: 10.0.0.1
svm: svm_iscsi_eco
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
username: vsadmin
password: <password>
defaults:
  spaceAllocation: "false"
  encryption: "false"
labels:
  store: san_economy_store
region: us_east_1
storage:
  - labels:
      app: oracledb
      cost: "30"
    zone: us_east_1a
    defaults:
      spaceAllocation: "true"
      encryption: "true"
  - labels:
      app: postgresdb
      cost: "20"
    zone: us_east_1b
    defaults:
      spaceAllocation: "false"
      encryption: "true"
  - labels:
      app: mysqldb
      cost: "10"
    zone: us_east_1c
    defaults:
      spaceAllocation: "true"
      encryption: "false"
  - labels:
      department: legal
      creditpoints: "5000"
    zone: us_east_1c
    defaults:
      spaceAllocation: "true"
      encryption: "false"
Ejemplo de NVMe/TCP
---
version: 1
storageDriverName: ontap-san
sanType: nvme
managementLIF: 10.0.0.1
svm: nvme_svm
username: vsadmin
password: <password>
useREST: true
defaults:
  spaceAllocation: "false"
  encryption: "true"
storage:
  - labels:
      app: testApp
      cost: "20"
    defaults:
      spaceAllocation: "false"
      encryption: "false"

Asigne los back-ends a StorageClass

Las siguientes definiciones de StorageClass hacen referencia a la Ejemplos de back-ends con pools virtuales. En este parameters.selector campo, cada StorageClass llama la atención sobre los pools virtuales que se pueden usar para alojar un volumen. El volumen tendrá los aspectos definidos en el pool virtual elegido.

  • protection-gold`StorageClass se asignará al primer pool virtual del `ontap-san backend. Este es el único pool que ofrece protección de nivel Gold.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: protection-gold
provisioner: csi.trident.netapp.io
parameters:
  selector: "protection=gold"
  fsType: "ext4"

  • protection-not-gold`StorageClass se asignará al segundo y tercer pool virtual en `ontap-san el backend. Estos son los únicos pools que ofrecen un nivel de protección distinto del oro.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: protection-not-gold
provisioner: csi.trident.netapp.io
parameters:
  selector: "protection!=gold"
  fsType: "ext4"

  • app-mysqldb`StorageClass se asignará al tercer pool virtual en `ontap-san-economy backend. Este es el único pool que ofrece configuración de pool de almacenamiento para la aplicación de tipo mysqldb.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: app-mysqldb
provisioner: csi.trident.netapp.io
parameters:
  selector: "app=mysqldb"
  fsType: "ext4"

  • protection-silver-creditpoints-20k`StorageClass se asignará al segundo pool virtual en `ontap-san backend. Este es el único pool que ofrece protección de nivel plata y 20000 puntos de crédito.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: protection-silver-creditpoints-20k
provisioner: csi.trident.netapp.io
parameters:
  selector: "protection=silver; creditpoints=20000"
  fsType: "ext4"

  • creditpoints-5k`StorageClass se asignará al tercer pool virtual en backend y al cuarto pool virtual en `ontap-san el ontap-san-economy backend. Estas son las únicas ofertas de grupo con 5000 puntos de crédito.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: creditpoints-5k
provisioner: csi.trident.netapp.io
parameters:
  selector: "creditpoints=5000"
  fsType: "ext4"

  • my-test-app-sc`StorageClass se asignará al `testAPP pool virtual del ontap-san controlador con sanType: nvme. Esta es la única oferta de piscina testApp.

    ---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: my-test-app-sc
provisioner: csi.trident.netapp.io
parameters:
  selector: "app=testApp"
  fsType: "ext4"

Trident decidirá qué pool virtual se selecciona y garantiza que se cumpla el requisito de almacenamiento.
