TR-4997 : Déploiement et protection d'Oracle RAC dans VCF avec vVols

08/18/2025 Contributeurs

PDF

Allen Cao, Niyaz Mohamed, NetApp

La solution fournit une vue d'ensemble et des détails sur le déploiement et la protection d'Oracle dans VMware Cloud Foundation (VCF) avec vSphere Virtual Volumes (vVols) comme stockage de base de données principal et base de données Oracle dans la configuration Real Application Clusters (RAC).

But

VMware vSphere Virtual Volumes (vVols) est une infrastructure de gestion et d'intégration SAN/NAS qui expose les disques virtuels en tant qu'objets de stockage natifs et permet des opérations basées sur des baies au niveau du disque virtuel. En d'autres termes, vVols rend les périphériques SAN/NAS compatibles avec les machines virtuelles et permet d'exploiter les services de données basés sur des baies grâce à une approche centrée sur les machines virtuelles, à la granularité d'un seul disque virtuel. vVols permet aux clients d'exploiter les capacités uniques de leurs investissements de stockage actuels et de passer sans interruption à un modèle opérationnel plus simple et plus efficace, optimisé pour les environnements virtuels fonctionnant sur tous les types de stockage.

Dans"TR-4996" , nous avons démontré le déploiement et la protection d'une base de données Oracle à instance unique dans VCF avec vVols. Cette documentation démontre le déploiement et la protection d'une base de données Oracle RAC dans un environnement VMware Cloud Foundation avec vVols comme stockage de base de données principal dans un cluster de stockage NetApp ONTAP . La base de données Oracle RAC est configurée comme si elle était déployée dans des systèmes de fichiers locaux sur un système de stockage local. Ce rapport technique se concentre sur les étapes de création de vVols dans VCF pour le déploiement d'Oracle RAC. Nous démontrons également le déploiement de la base de données Oracle RAC dans VCF sur vVols avec la boîte à outils d'automatisation NetApp et la protection de la base de données RAC avec l'outil d'interface utilisateur NetApp SnapCenter .

Cette solution répond aux cas d’utilisation suivants :

Déploiement de la base de données Oracle RAC dans VCF avec la banque de données vVols sur NetApp ONTAP AFF comme stockage de base de données principal
Sauvegarde et restauration de bases de données Oracle dans VCF avec banque de données vVols à l'aide de l'outil d'interface utilisateur NetApp SnapCenter

Public

Cette solution est destinée aux personnes suivantes :

Un administrateur de base de données souhaitant déployer Oracle RAC dans VCF avec un datastore vVols sur NetApp ONTAP AFF comme stockage de base de données principal
Un architecte de solutions de base de données qui souhaite tester les charges de travail Oracle RAC dans VCF avec une banque de données vVols sur un stockage NetApp ONTAP AFF
Un administrateur de stockage souhaitant déployer et gérer une base de données Oracle RAC déployée sur VCF avec une banque de données vVols sur un stockage NetApp ONTAP AFF
Un propriétaire d'application qui souhaite mettre en place une base de données Oracle RAC dans VCF avec un magasin de données vVol

Environnement de test et de validation de solutions

Les tests et la validation de cette solution ont été effectués dans un environnement de laboratoire dans VCF avec un magasin de données vVols sur un stockage NetApp ONTAP AFF qui pourrait ne pas correspondre à l'environnement de déploiement final. Pour plus d'informations, consultez la section Facteurs clés à prendre en compte lors du déploiement .

Architecture

Cette image fournit une image détaillée de la configuration de déploiement Oracle dans le cloud public AWS avec iSCSI et ASM.

Composants matériels et logiciels

Matériel

NetApp ONTAP AFF A300

Version 9.14.1P4

Étagère DS224 avec 24 disques NVMe, capacité totale 35,2 Tio

Cluster VMware VSphere

Version 8.02

12 processeurs Intel® Xeon® Gold 5218 à 2,30 GHz, 8 nœuds (4 domaines de gestion et 4 domaines de charge de travail)

Logiciel

RedHat Linux

Noyau RHEL-8.6, 4.18.0-372.9.1.el8.x86_64

Hébergement de serveurs Oracle DB, déploiement d'un abonnement RedHat pour les tests

Windows Server

Norme 2022, 10.0.20348 Build 20348

Hébergement du serveur SnapCenter

Centos Linux

CentOS Linux version 8.5.2111

Hébergement du contrôleur Ansible

Infrastructure Oracle Grid

Version 19.18

Patch RU appliqué p34762026_190000_Linux-x86-64.zip

Base de données Oracle

Version 19.18

Patch RU appliqué p34765931_190000_Linux-x86-64.zip

Oracle OPatch

Version 12.2.0.1.36

Dernier correctif p6880880_190000_Linux-x86-64.zip

Serveur SnapCenter

Version 6.0

Déploiement de groupe de travail

SnapCenter Plug-in for VMware vSphere

Version 6.0

Déployé en tant que machine virtuelle ova sur un cluster vSphere

Outil ONTAP pour VMware vSphere

Version 9.13

Déployé en tant que machine virtuelle ova sur un cluster vSphere

Ouvrir le JDK

Version java-11-openjdk-11.0.23.0.9-3.el8.x86_64

Exigence du plug-in SnapCenter sur les machines virtuelles de base de données

Configuration de la base de données Oracle RAC dans VCF

Nœud RAC

Base de données

Stockage de base de données

ora01

NTAP(NTAP_pdb1,NTAP_pdb2,NTAP_pdb3)

Banques de données vVols (VCF_ORA_BINS, VCF_ORA_CRS, VCF_ORA_DAT1, VCF_ORA_DAT2, VCF_ORA_LOGS) sur NetApp ONTAP AFF A300

ora02

NTAP(NTAP_pdb1,NTAP_pdb2,NTAP_pdb3)

Banques de données vVols (VCF_ORA_BINS, VCF_ORA_CRS, VCF_ORA_DAT1, VCF_ORA_DAT2, VCF_ORA_LOGS) sur NetApp ONTAP AFF A300

Facteurs clés à prendre en compte lors du déploiement

Protocole pour la connectivité des vVols au cluster ONTAP . NFS ou iSCSI sont de bons choix. Les niveaux de performance sont équivalents. Dans cette démonstration de solution, nous avons utilisé iSCSI comme protocole de stockage pour la connectivité vVols au cluster de stockage ONTAP souligné. Si l'infrastructure VCF prend en charge, les protocoles FC/FCoE et NVMe/FC sont également pris en charge pour les banques de données vVols sur NetApp ONTAP.
Disposition du stockage Oracle sur les banques de données vVols . Dans nos tests et validations, nous avons déployé cinq banques de données vVols pour les fichiers binaires Oracle, le registre/vote de cluster Oracle, les données Oracle et les fichiers journaux Oracle. Il est recommandé de séparer les différents types de fichiers Oracle dans leurs propres banques de données afin que la sauvegarde, la récupération ou le clonage de la base de données puissent être facilement gérés et exécutés. Créez des vVols dédiés pour les grandes bases de données et partagez des vVols pour les bases de données plus petites ou les bases de données avec un profil QoS similaire.
Redondance du stockage Oracle. Utiliser Normal Redundancy pour les fichiers de registre/vote de cluster Oracle RAC critiques afin que trois fichiers de vote sur trois groupes de défaillance de disque ASM fournissent une protection de cluster optimale et que le registre de cluster soit mis en miroir parmi les groupes de défaillance de disque ASM. Utiliser External Redundancy pour les fichiers binaires, de données et journaux Oracle afin d'optimiser l'utilisation du stockage. Le ONTAP RAID-DP souligné assure la protection des données lorsque External Redundancy est employé.
Information d'identification pour l'authentification du stockage ONTAP . Utilisez uniquement les informations d'identification au niveau du cluster ONTAP pour l'authentification du cluster de stockage ONTAP , y compris la connectivité SnapCenter au cluster de stockage ONTAP ou la connectivité de l'outil ONTAP au cluster de stockage ONTAP .
Provisionnez le stockage de la banque de données vVols vers la machine virtuelle de base de données. Ajoutez un seul disque à la fois à la machine virtuelle de base de données à partir du magasin de données vVols . L'ajout de plusieurs disques à partir de banques de données vVols en même temps n'est pas pris en charge pour le moment.
Protection de la base de données. NetApp fournit une suite SnapCenter software pour la sauvegarde et la restauration de bases de données avec une interface utilisateur conviviale. NetApp recommande de mettre en œuvre un tel outil de gestion pour obtenir une sauvegarde SnapShot rapide, une restauration et une récupération rapides de la base de données.

Déploiement de la solution

Les sections suivantes fournissent des procédures étape par étape pour le déploiement de la base de données Oracle 19c dans VCF avec des banques de données vVols sur le stockage NetApp ONTAP dans une configuration Oracle RAC.

Prérequis pour le déploiement

Details

Le déploiement nécessite les prérequis suivants.

Un VMware VCF a été configuré. Pour obtenir des informations ou des instructions sur la création d'un VCF, veuillez vous référer à la documentation VMware"Documentation de VMware Cloud Foundation" .
Provisionnez trois machines virtuelles Linux, deux machines virtuelles pour le cluster de base de données Oracle RAC et une machine virtuelle pour le contrôleur Ansible dans le domaine de charge de travail VCF. Provisionnez une machine virtuelle de serveur Windows pour exécuter le serveur NetApp SnapCenter . Pour plus d'informations sur la configuration du contrôleur Ansible pour le déploiement automatisé de la base de données Oracle, reportez-vous aux ressources suivantes"Premiers pas avec l'automatisation des solutions NetApp ^" .
Les machines virtuelles de base de données Oracle RAC doivent avoir provisionné au moins deux interfaces réseau : une pour l'interconnexion privée Oracle RAC et une pour les applications ou le trafic de données publiques.
La version 6.0 du plugin SnapCenter pour VMware vSphere a été déployée dans VCF. Reportez-vous aux ressources suivantes pour le déploiement du plugin :"Documentation du SnapCenter Plug-in for VMware vSphere" .
L'outil ONTAP pour VMware vSphere a été déployé dans VCF. Consultez les ressources suivantes pour l'outil ONTAP pour le déploiement de VMware vSphere :"Documentation des ONTAP tools for VMware vSphere"

Assurez-vous d'avoir alloué au moins 50 Go au volume racine d'Oracle VM afin de disposer de suffisamment d'espace pour préparer les fichiers d'installation d'Oracle.

Créer un profil de capacité de stockage

Details

Tout d’abord, créez un profil de capacité de stockage personnalisé pour le stockage ONTAP souligné qui héberge la banque de données vVols .

À partir des raccourcis du client vSphere, ouvrez l’outil NetApp ONTAP . Assurez-vous que le cluster de stockage ONTAP a été ajouté à Storage Systems dans le cadre du déploiement de l'outil ONTAP .
Cliquez sur Storage capability profile pour ajouter un profil personnalisé pour Oracle. Nommez le profil et ajoutez une brève description.
Choisissez la catégorie de contrôleur de stockage : performances, capacité ou hybride.
Sélectionnez le protocole.
Définissez une politique QoS si vous le souhaitez.
Attributs de stockage supplémentaires pour le profil. Assurez-vous que le cryptage est activé sur le contrôleur NetApp si vous souhaitez disposer de la capacité de cryptage, sinon cela peut entraîner des problèmes lors de l'application du profil.
Consultez le résumé et terminez la création du profil de capacité de stockage.

Créer et configurer la banque de données vVols

Details

Une fois les conditions préalables remplies, connectez-vous au VCF en tant qu'utilisateur administrateur via le client vSphere, en accédant au domaine de charge de travail. N'utilisez pas l'option de stockage VMware intégrée pour créer des vVols. Utilisez plutôt l’outil NetApp ONTAP pour créer des vVols. Ce qui suit illustre les procédures de création et de configuration de vVols.

Le flux de travail de création de vVols peut être déclenché soit à partir de l'interface de l'outil ONTAP , soit à partir du cluster de domaine de charge de travail VCF.

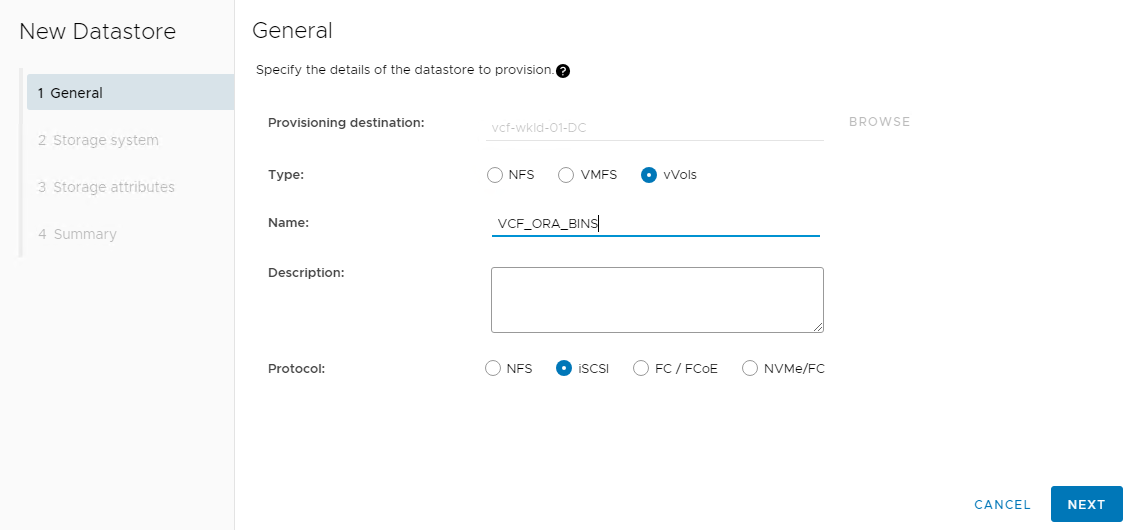

Remplissage des informations générales pour le magasin de données, y compris la destination de provisionnement, le type, le nom et le protocole.

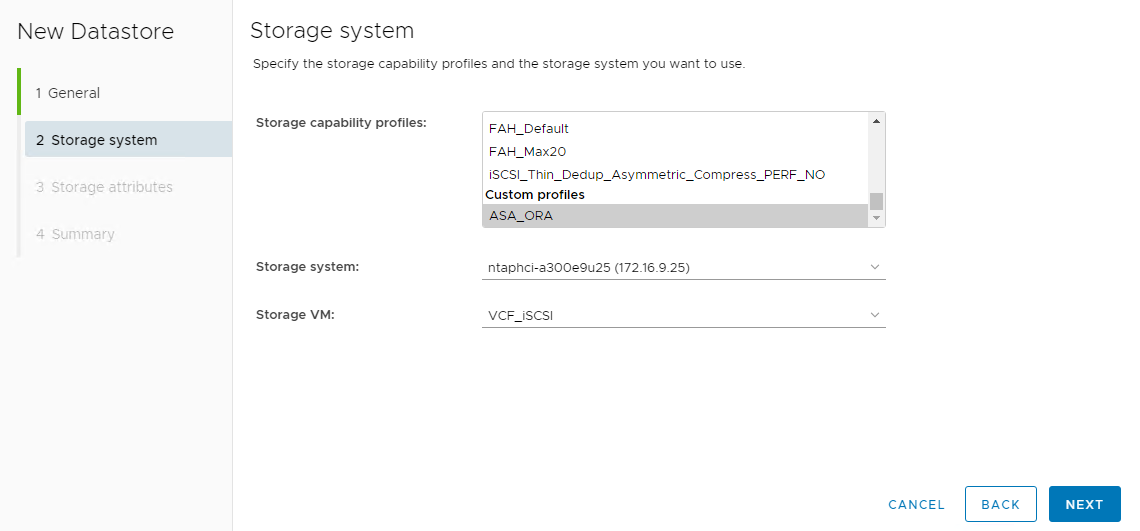

Sélectionnez le profil de capacité de stockage personnalisé créé à l'étape précédente, le Storage system , et Storage VM , où les vVols doivent être créés.
Choisir Create new volumes , remplissez le nom et la taille du volume et cliquez sur ADD alors NEXT pour passer à la page de résumé.

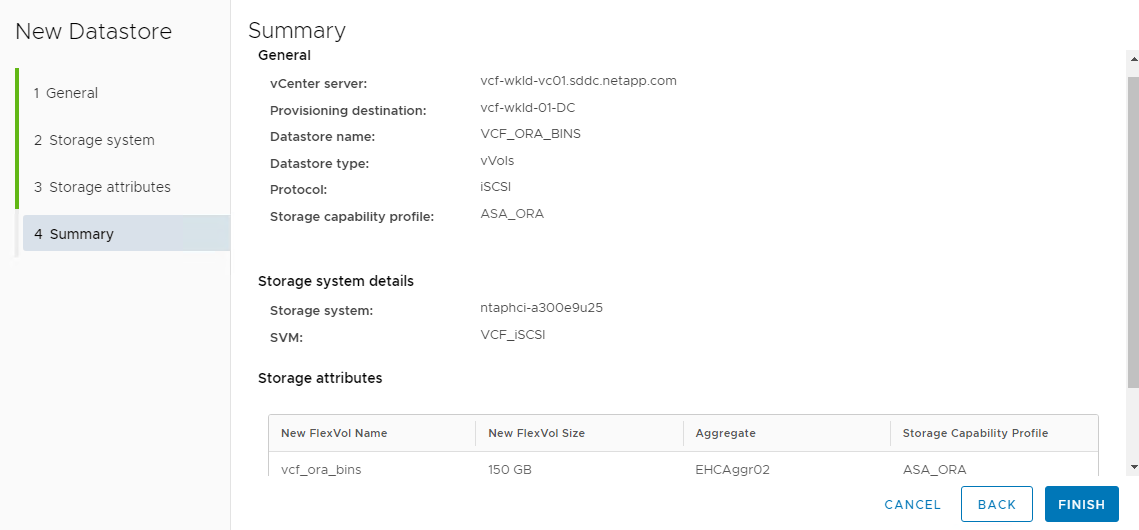

Cliquez Finish pour créer une banque de données vVols pour le binaire Oracle.

Créez une banque de données pour le registre de cluster Oracle ou CRS.

Capture d'écran montrant la configuration de la banque de données vVols .

Vous pouvez ajouter plusieurs volumes à une banque de données vVols ou répartir les volumes d'une banque de données vVols sur plusieurs nœuds de contrôleur ONTAP pour des raisons de performances ou de redondance.

Créer une banque de données pour les données Oracle. Idéalement, créez des banques de données distinctes sur chaque nœud de contrôleur ONTAP et utilisez Oracle ASM pour répartir les données sur les nœuds de contrôleur afin de maximiser l'utilisation de la capacité du cluster de stockage ONTAP .

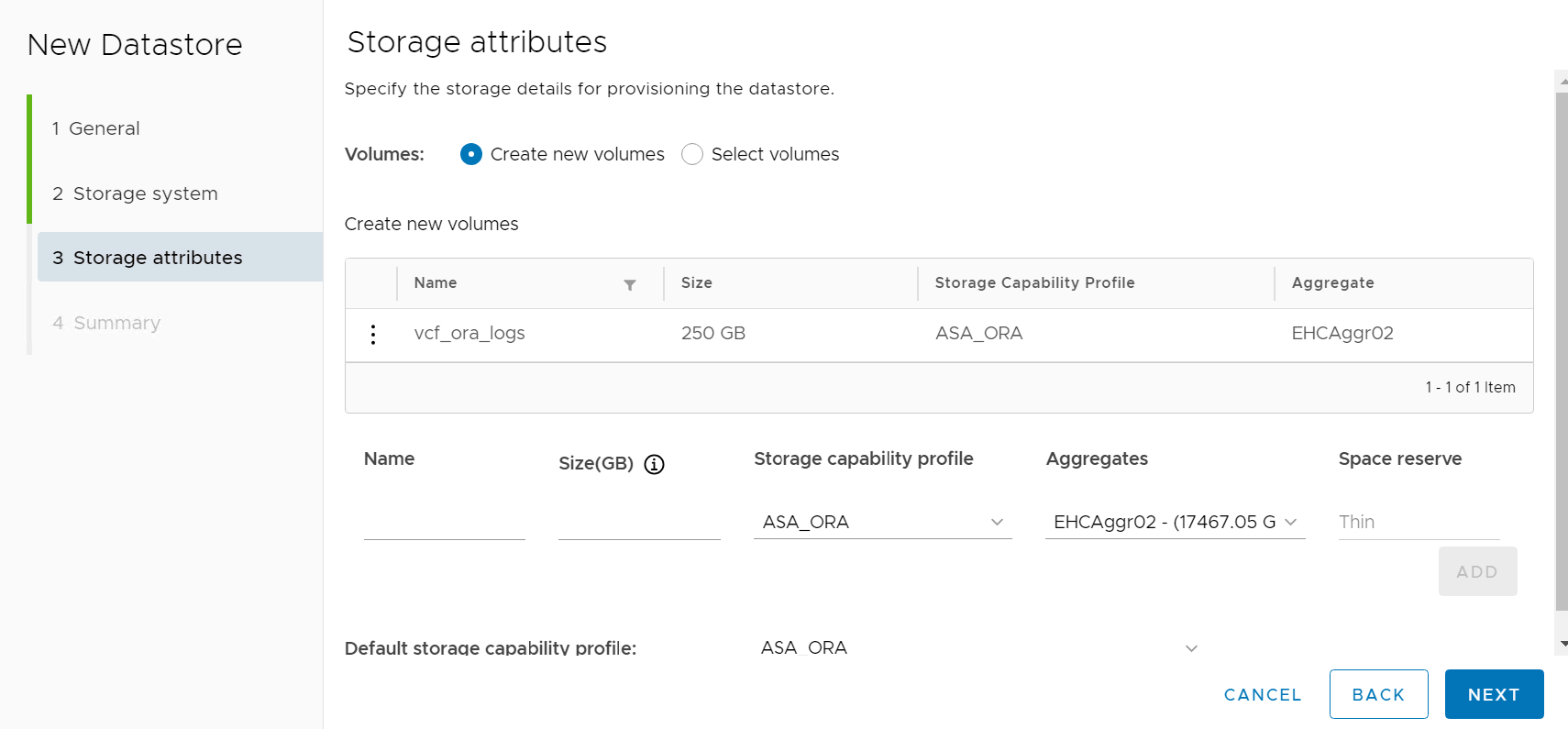

Créer une banque de données pour le journal Oracle. Étant donné la nature séquentielle de l’écriture du journal Oracle, il est judicieux de le placer sur un seul nœud de contrôleur ONTAP .
Validez les banques de données Oracle après le déploiement.

Créer une politique de stockage de machine virtuelle basée sur le profil de capacité de stockage

Details

Avant de provisionner le stockage de la banque de données vVols vers la machine virtuelle de base de données, ajoutez une stratégie de stockage de machine virtuelle basée sur le profil de capacité de stockage créé à l'étape précédente. Voici les procédures à suivre.

À partir des menus du client vSphere, ouvrez Policies and Profiles et mettre en évidence VM Storage Policies . Cliquez Create ouvrir VM Storage Policies flux de travail.
Nommez la politique de stockage de la machine virtuelle.
Dans Datastore specific rules , vérifier Enable rules for "NetAPP.clustered.Data.ONTAP.VP.vvol" storage
Pour les règles NetApp.clustered.Data.ONTAP ONTAP Placement , sélectionnez le profil de capacité de stockage personnalisé créé à l'étape précédente.
Pour les règles NetApp.clustered.Data.ONTAP ONTAP Replication , choisir Disabled si les vVols ne sont pas répliqués.

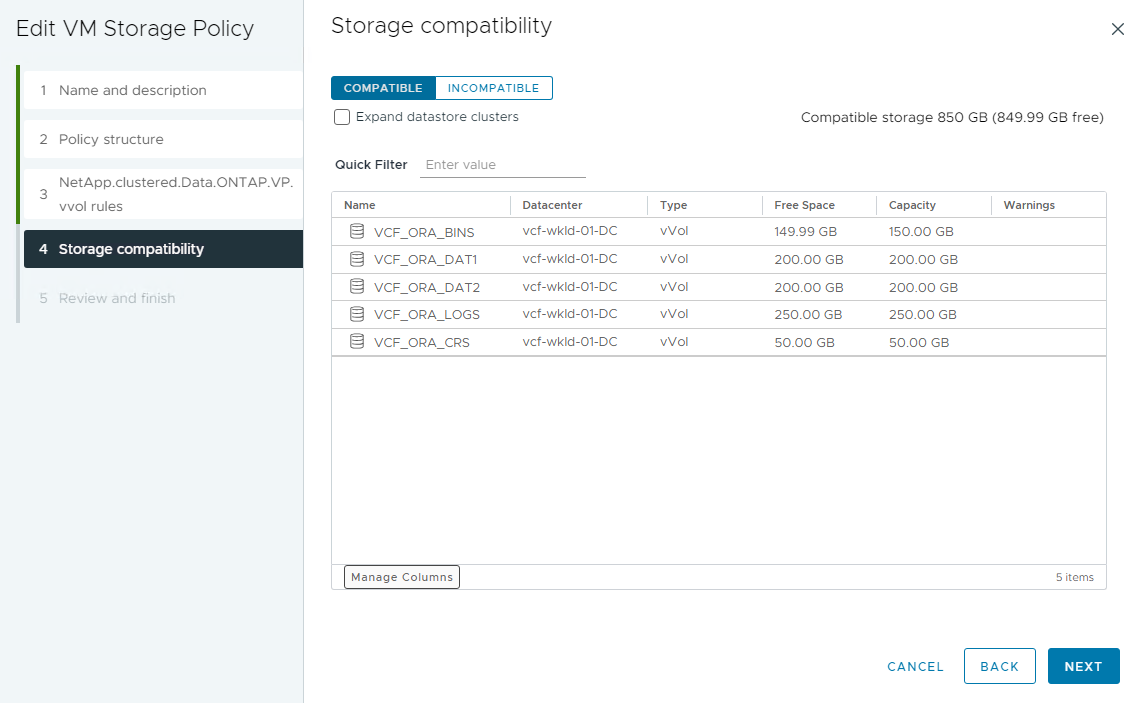

La page de compatibilité de stockage affiche les banques de données vVols compatibles dans l'environnement VCF.
Révisez et terminez la création de la politique de stockage de la machine virtuelle.
Validez la politique de stockage de la machine virtuelle qui vient d’être créée.

Allouer des disques aux machines virtuelles RAC à partir des banques de données vVols et configurer le stockage de la base de données

Details

À partir du client vSphere, ajoutez les disques souhaités des banques de données vVols à la machine virtuelle de base de données en modifiant les paramètres de la machine virtuelle. Ensuite, connectez-vous à la machine virtuelle pour formater et monter le disque binaire sur les points de montage /u01. Ce qui suit montre les étapes et les tâches exactes.

Avant d'allouer des disques de la banque de données à la machine virtuelle de base de données, connectez-vous aux hôtes VMware ESXi pour valider et garantir que les enregistreurs multiples sont activés (valeur GBLAllowMW définie sur 1) au niveau ESXi.

[root@vcf-wkld-esx01:~] which esxcli
/bin/esxcli
[root@vcf-wkld-esx01:~] esxcli system settings advanced list -o /VMFS3/GBLAllowMW
   Path: /VMFS3/GBLAllowMW
   Type: integer
   Int Value: 1
   Default Int Value: 1
   Min Value: 0
   Max Value: 1
   String Value:
   Default String Value:
   Valid Characters:
   Description: Allow multi-writer GBLs.
   Host Specific: false
   Impact: none
[root@vcf-wkld-esx01:~]

Ajoutez un nouveau contrôleur SCSI dédié à utiliser avec les disques Oracle RAC. Désactiver le partage de bus SCSI.

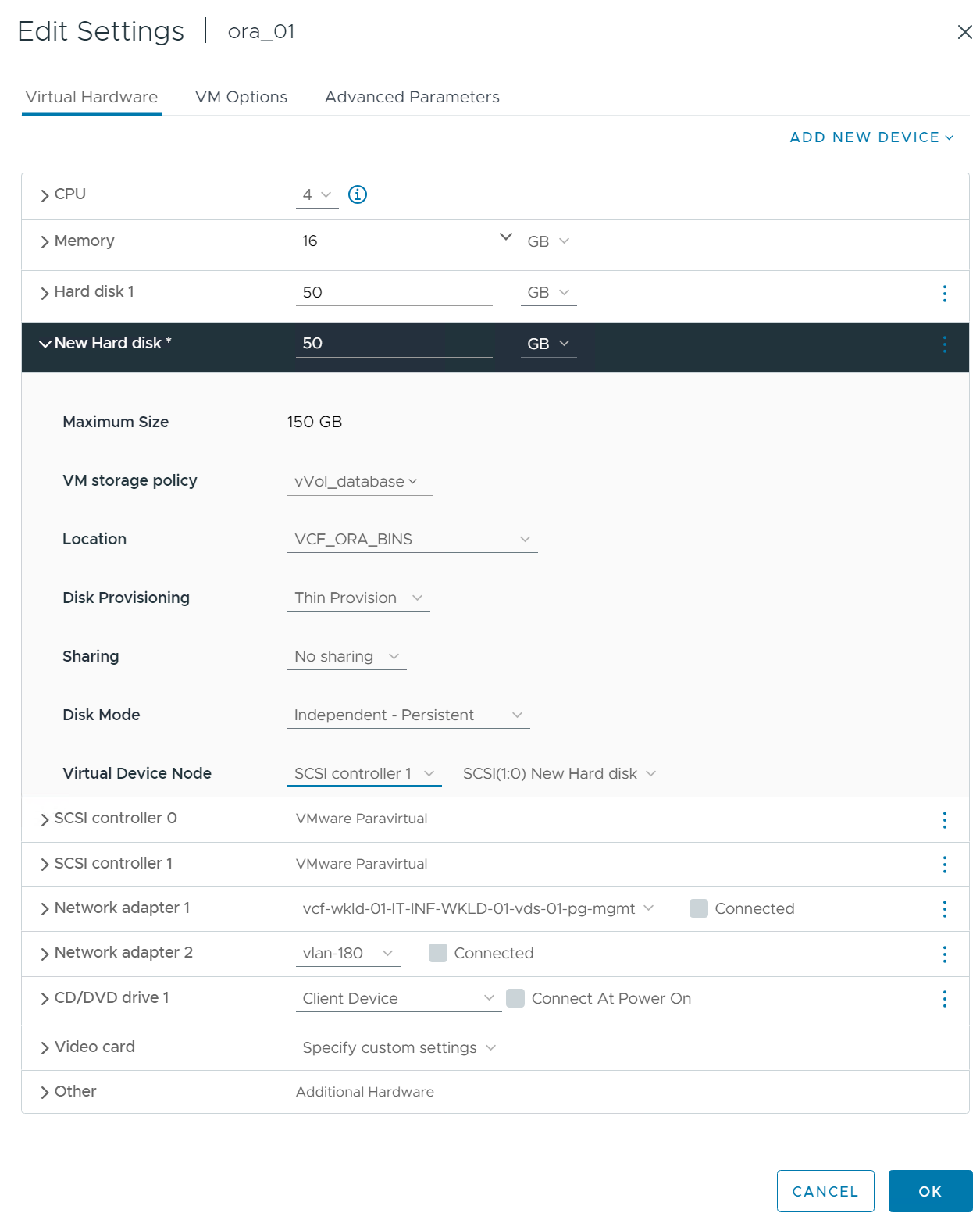

À partir du nœud RAC 1 - ora01, ajoutez un disque à la machine virtuelle pour le stockage binaire Oracle sans partage.
À partir du nœud RAC 1, ajoutez trois disques à la machine virtuelle pour le stockage Oracle RAC CRS et activez le partage multi-enregistreur.

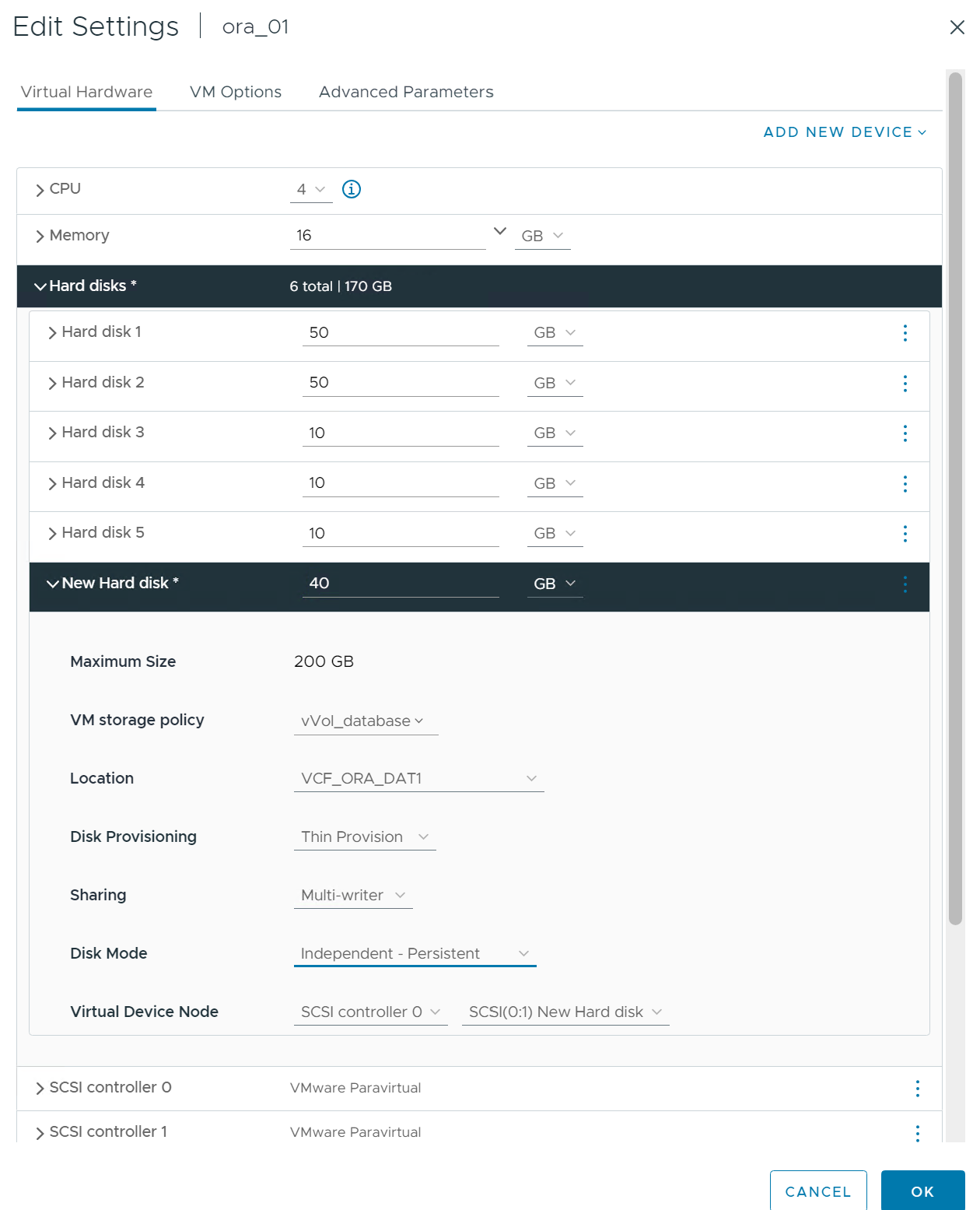

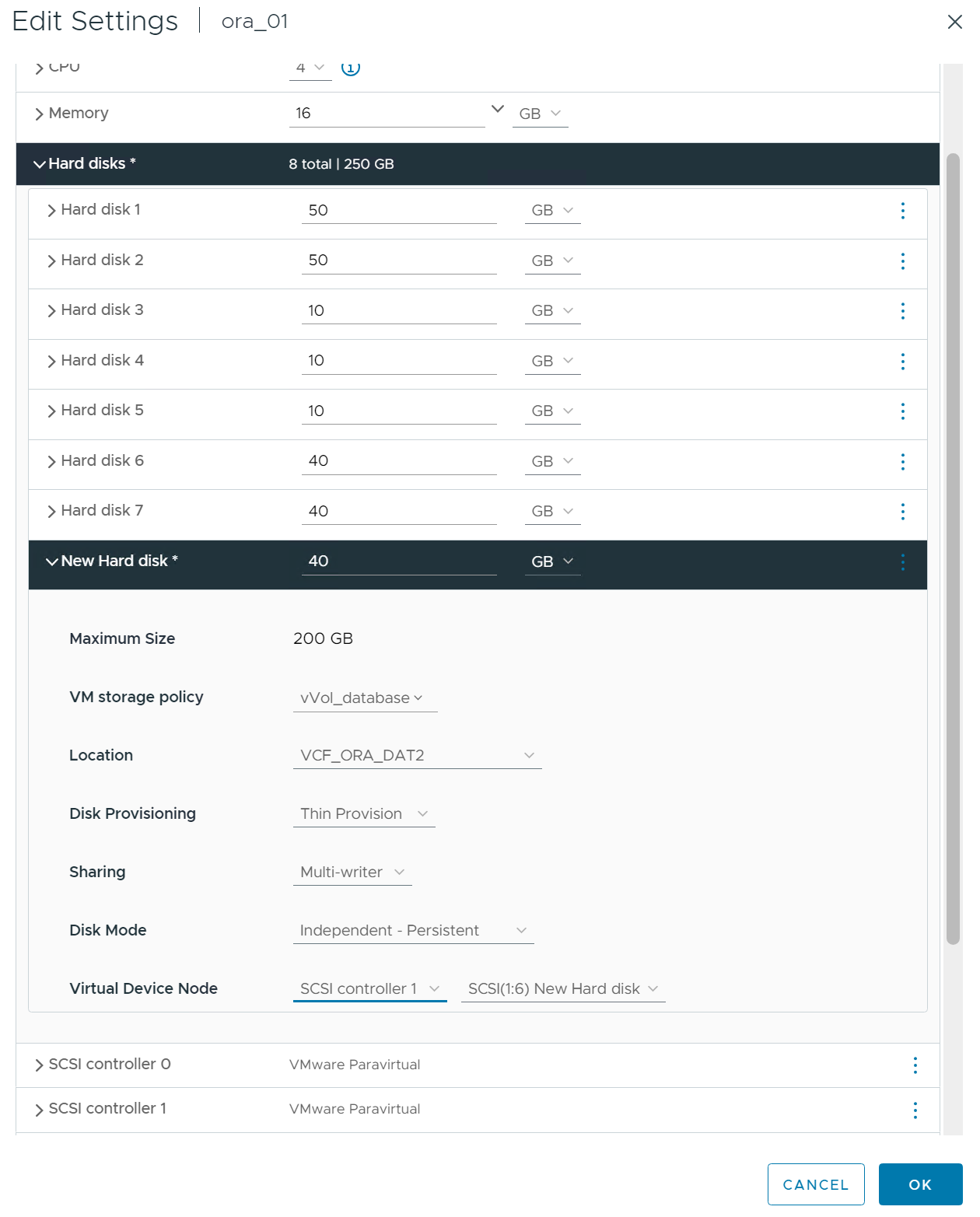

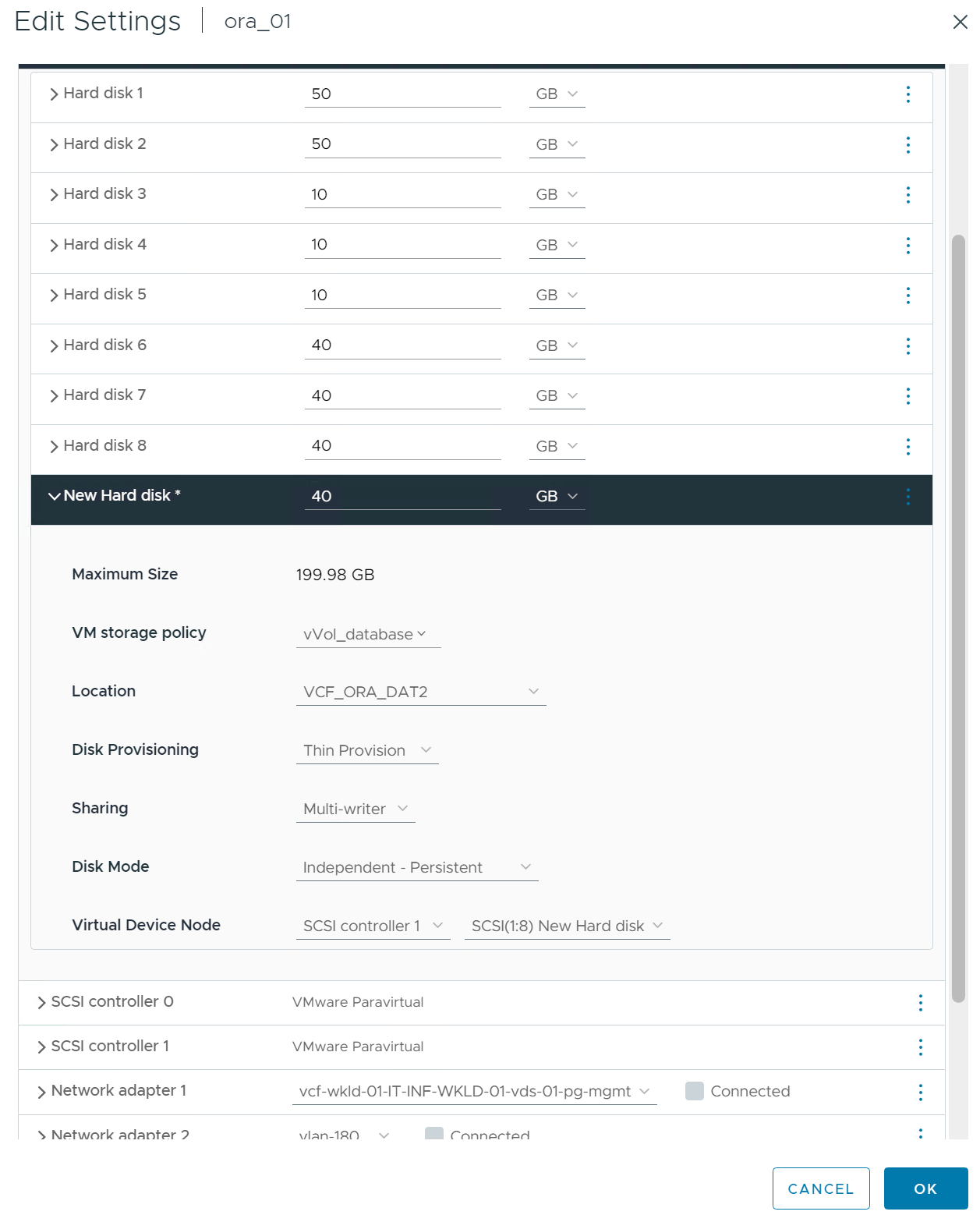

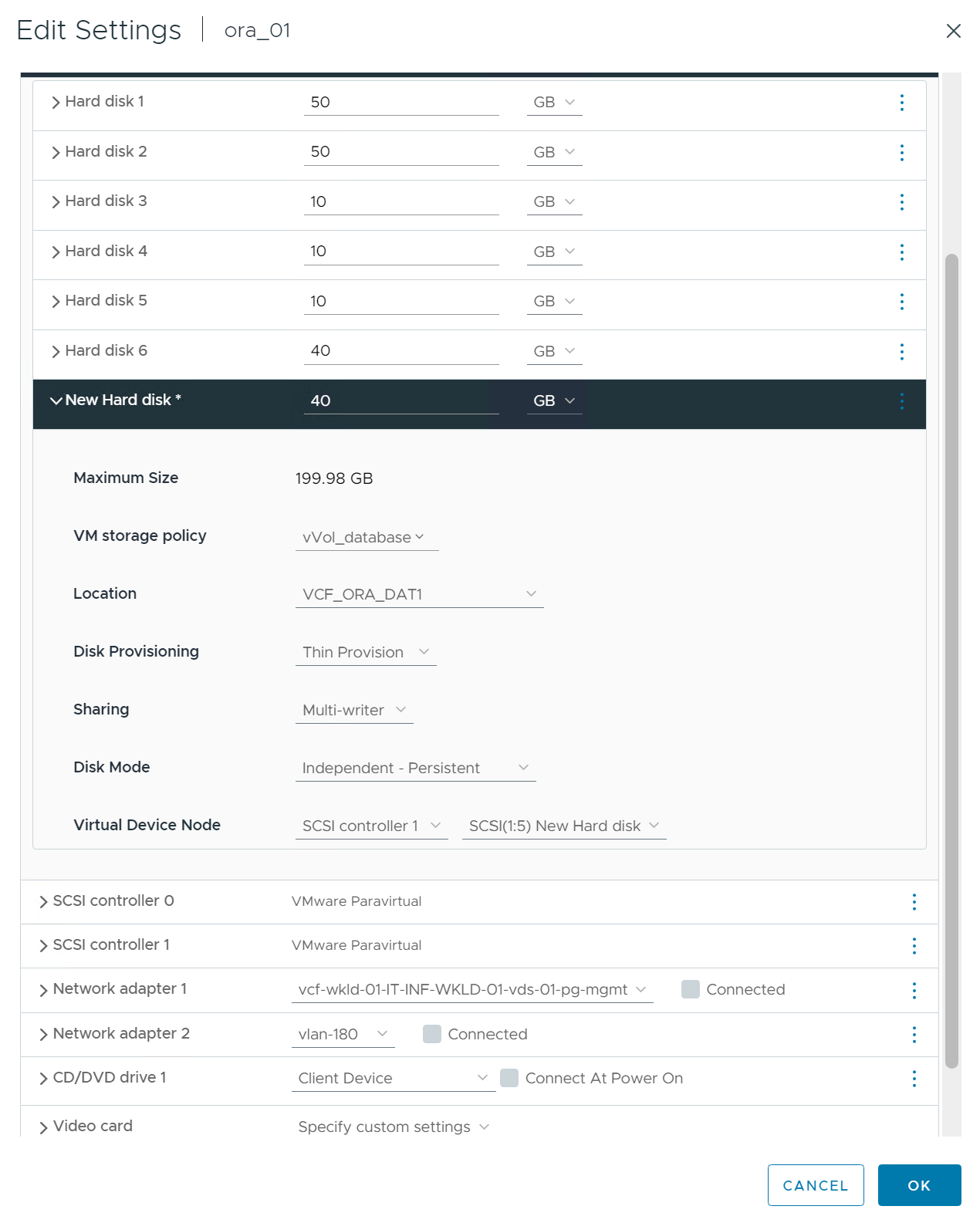

À partir du nœud RAC 1, ajoutez deux disques de chaque banque de données pour les données vers la machine virtuelle pour le stockage de données Oracle partagé.
À partir du nœud RAC 1, ajoutez deux disques à la machine virtuelle à partir du magasin de données de journaux pour le stockage des fichiers journaux Oracle partagés.

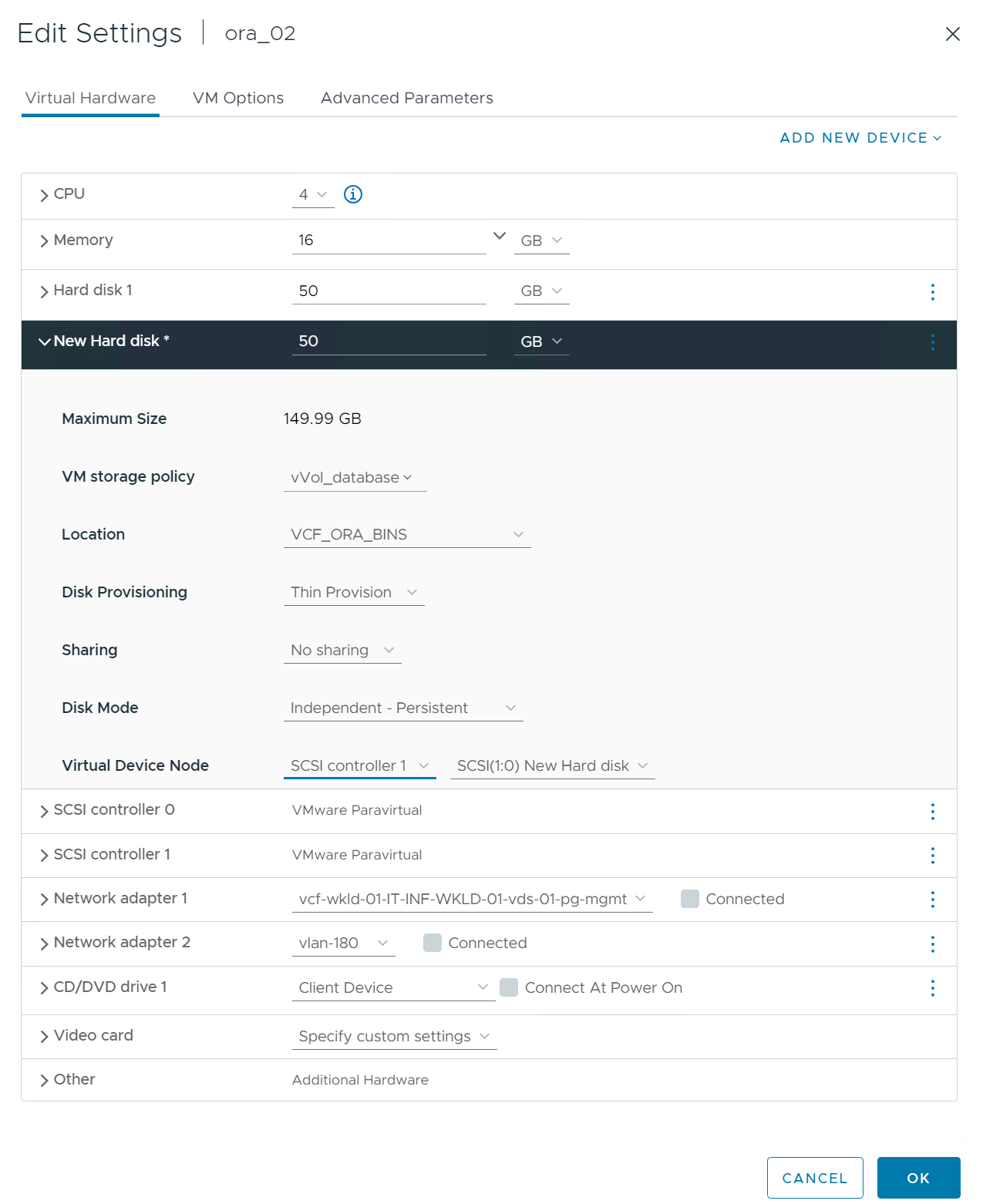

À partir du nœud RAC 2, ajoutez un disque à la machine virtuelle pour le stockage binaire Oracle sans partage.

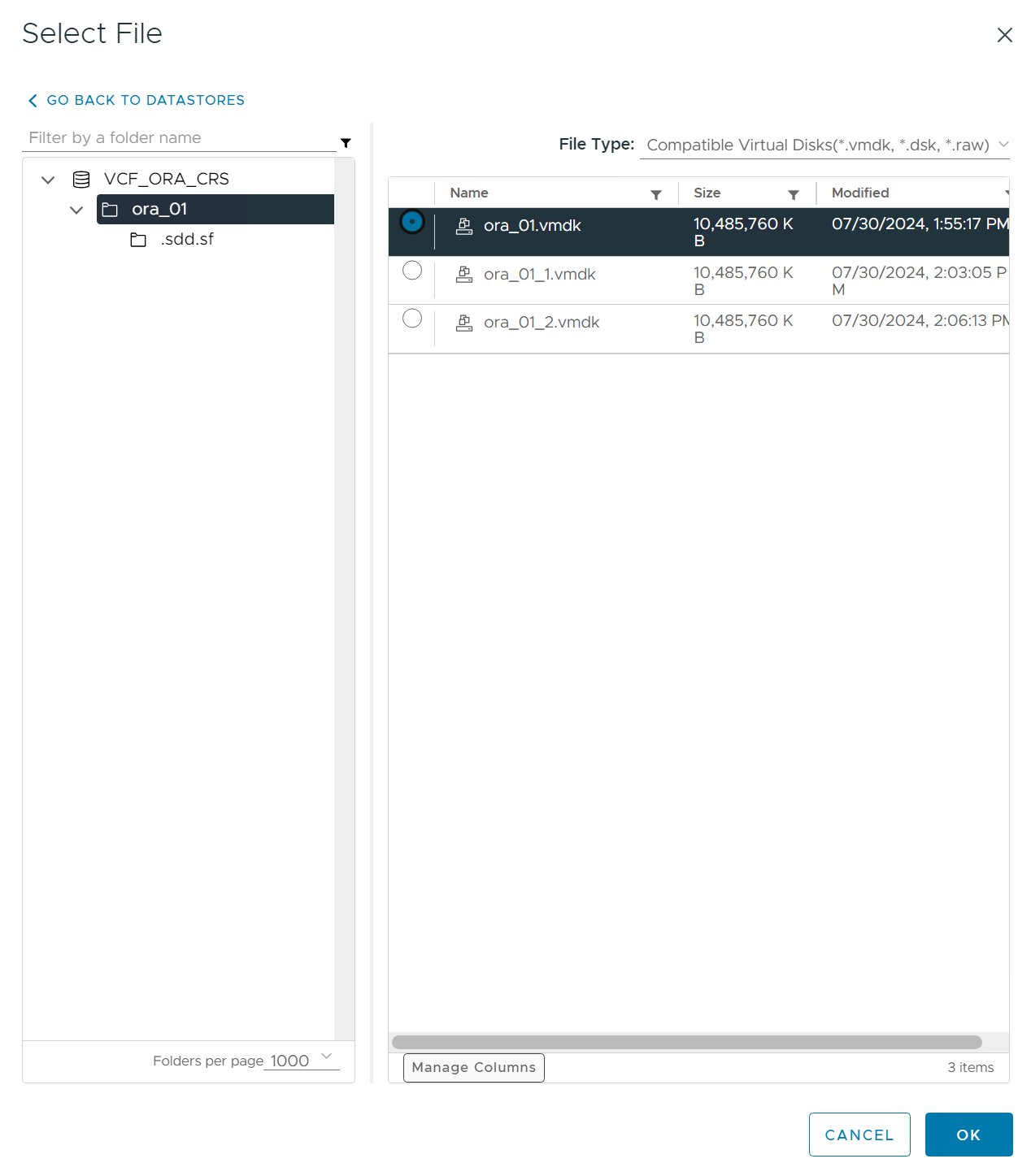

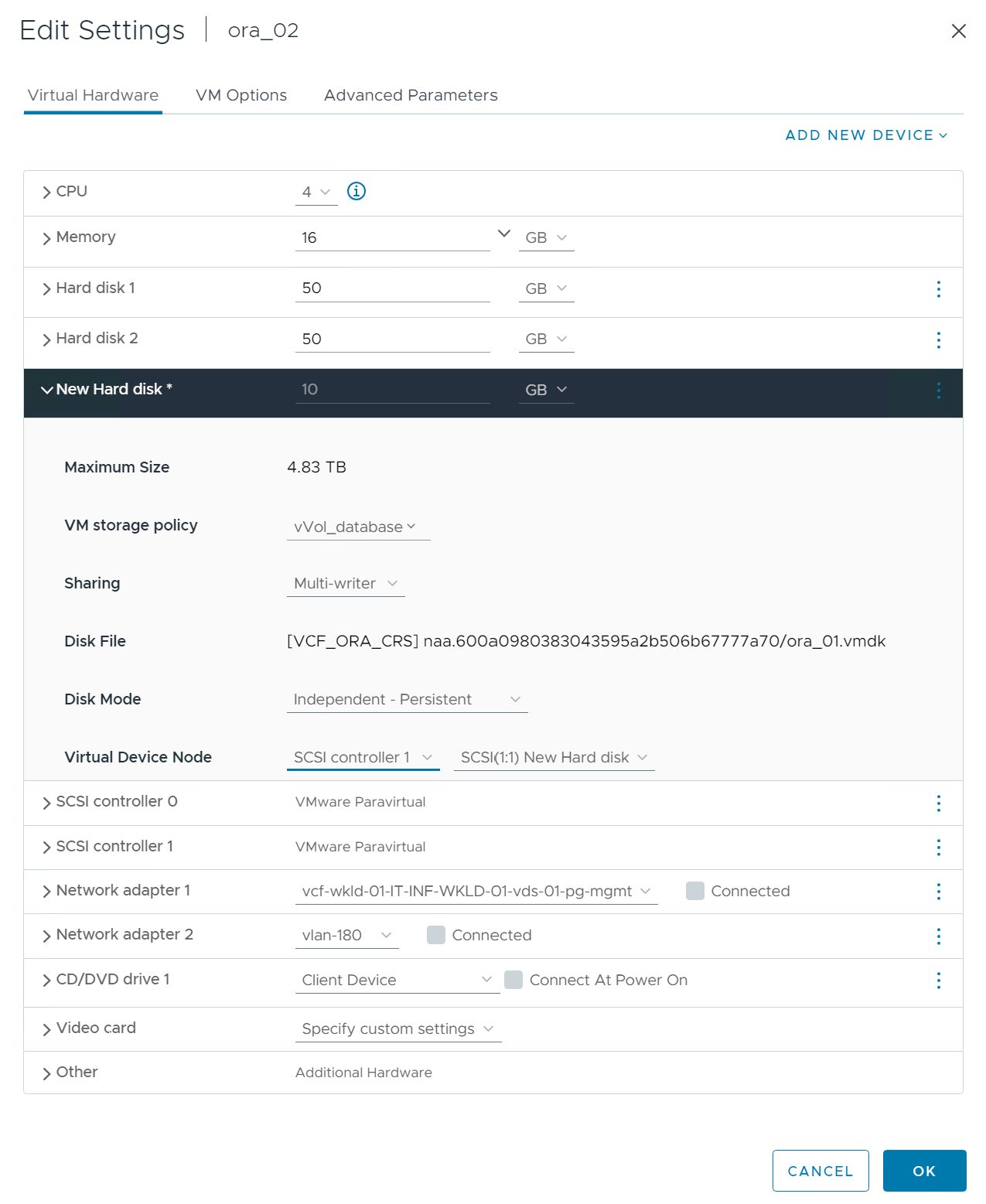

À partir du nœud RAC 2, ajoutez d’autres disques partagés en sélectionnant Existing Hard Disks option et activer le partage multi-enregistreur pour chaque disque partagé.
De VM Edit Settings , Advanced Parameters , ajouter un attribut disk.enableuuid avec valeur TRUE . La machine virtuelle doit être arrêtée pour ajouter le paramètre avancé. La définition de cette option permet à SnapCenter d’identifier précisément le vVol dans votre environnement. Cela doit être fait sur tous les nœuds RAC.

Maintenant, redémarrez la VM. Connectez-vous à la machine virtuelle en tant qu'utilisateur administrateur via ssh pour examiner les lecteurs de disque nouvellement ajoutés.

[admin@ora01 ~]$ sudo lsblk
NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda             8:0    0   50G  0 disk
├─sda1          8:1    0  600M  0 part /boot/efi
├─sda2          8:2    0    1G  0 part /boot
└─sda3          8:3    0 48.4G  0 part
  ├─rhel-root 253:0    0 43.4G  0 lvm  /
  └─rhel-swap 253:1    0    5G  0 lvm  [SWAP]
sdb             8:16   0   50G  0 disk
sdc             8:32   0   10G  0 disk
sdd             8:48   0   10G  0 disk
sde             8:64   0   10G  0 disk
sdf             8:80   0   40G  0 disk
sdg             8:96   0   40G  0 disk
sdh             8:112  0   40G  0 disk
sdi             8:128  0   40G  0 disk
sdj             8:144  0   80G  0 disk
sdk             8:160  0   80G  0 disk
sr0            11:0    1 1024M  0 rom
[admin@ora01 ~]$

[admin@ora02 ~]$ sudo lsblk
NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda             8:0    0   50G  0 disk
├─sda1          8:1    0  600M  0 part /boot/efi
├─sda2          8:2    0    1G  0 part /boot
└─sda3          8:3    0 48.4G  0 part
  ├─rhel-root 253:0    0 43.4G  0 lvm  /
  └─rhel-swap 253:1    0    5G  0 lvm  [SWAP]
sdb             8:16   0   50G  0 disk
sdc             8:32   0   10G  0 disk
sdd             8:48   0   10G  0 disk
sde             8:64   0   10G  0 disk
sdf             8:80   0   40G  0 disk
sdg             8:96   0   40G  0 disk
sdh             8:112  0   40G  0 disk
sdi             8:128  0   40G  0 disk
sdj             8:144  0   80G  0 disk
sdk             8:160  0   80G  0 disk
sr0            11:0    1 1024M  0 rom
[admin@ora02 ~]$

À partir de chaque nœud RAC, partitionnez le disque binaire Oracle (/dev/sdb) en tant que partition principale et unique en acceptant simplement les choix par défaut.
```
sudo fdisk /dev/sdb
```
Formatez les disques partitionnés en tant que systèmes de fichiers xfs.
```
sudo mkfs.xfs /dev/sdb1
```

Montez le disque sur le point de montage /u01.

[admin@ora01 ~]$ df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               7.7G   36K  7.7G   1% /dev
tmpfs                  7.8G  1.4G  6.4G  18% /dev/shm
tmpfs                  7.8G   34M  7.7G   1% /run
tmpfs                  7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   44G   29G   16G  66% /
/dev/sda2             1014M  249M  766M  25% /boot
/dev/sda1              599M  5.9M  593M   1% /boot/efi
/dev/sdb1               50G   24G   27G  47% /u01
tmpfs                  1.6G   12K  1.6G   1% /run/user/42
tmpfs                  1.6G     0  1.6G   0% /run/user/54331
tmpfs                  1.6G  4.0K  1.6G   1% /run/user/1000

Ajoutez des points de montage à /etc/fstab afin que les lecteurs de disque soient montés au redémarrage de la machine virtuelle.

sudo vi /etc/fstab

[oracle@ora_01 ~]$ cat /etc/fstab

#
# /etc/fstab
# Created by anaconda on Wed Oct 18 19:43:31 2023
#
# Accessible filesystems, by reference, are maintained under '/dev/disk/'.
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info.
#
# After editing this file, run 'systemctl daemon-reload' to update systemd
# units generated from this file.
#
/dev/mapper/rhel-root   /                       xfs     defaults        0 0
UUID=aff942c4-b224-4b62-807d-6a5c22f7b623 /boot                   xfs     defaults        0 0
/dev/mapper/rhel-swap   none                    swap    defaults        0 0
/root/swapfile swap swap defaults 0 0
/dev/sdb1               /u01                    xfs     defaults        0 0

Déploiement d'Oracle RAC dans VCF

Details

Il est recommandé d'utiliser la boîte à outils d'automatisation NetApp pour déployer Oracle RAC dans VCF avec vVols. Lisez attentivement les instructions incluses (READme) et configurez les fichiers de paramètres de déploiement tels que le fichier cible de déploiement - hôtes, le fichier de variables globales - vars/vars.yml et le fichier de variables de machine virtuelle de base de données locale - host_vars/host_name.yml en suivant les instructions de la boîte à outils. Voici les procédures étape par étape.

Connectez-vous à la machine virtuelle du contrôleur Ansible en tant qu'utilisateur administrateur via ssh et clonez une copie de la boîte à outils d'automatisation pour le déploiement d'Oracle RAC dans VCF avec vVols.
```
git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_rac.git
```
Placez les fichiers d'installation Oracle suivants dans le dossier /tmp/archive sur la machine virtuelle de base de données du nœud RAC 1. Le dossier doit autoriser l'accès à tous les utilisateurs disposant de l'autorisation 777.
```
LINUX.X64_193000_grid_home.zip
p34762026_190000_Linux-x86-64.zip
LINUX.X64_193000_db_home.zip
p34765931_190000_Linux-x86-64.zip
p6880880_190000_Linux-x86-64.zip
```
Configurez l'authentification sans clé SSH entre le contrôleur Ansible et les machines virtuelles de base de données, ce qui nécessite de générer une paire de clés SSH et de copier la clé publique dans le répertoire racine de l'utilisateur administrateur des machines virtuelles de base de données, le dossier .ssh et le fichier authorized_keys.
```
ssh-keygen
```

Configurez les fichiers de paramètres d'hôte cible définis par l'utilisateur. Voici un exemple de configuration typique pour le fichier d'hôtes cible - hosts.

#Oracle hosts
[oracle]
ora01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora01.pem
ora02 ansible_host=10.61.180.22 ansible_ssh_private_key_file=ora02.pem

Configurez les fichiers de paramètres spécifiques à l'hôte local définis par l'utilisateur. Voici un exemple de configuration typique pour le fichier host_name.yml local - ora01.yml.
```
# Binary lun
ora_bin: /dev/sdb

# Host DB configuration
ins_sid: "{{ oracle_sid }}1"
asm_sid: +ASM1
```

Configurez le fichier de paramètres globaux définis par l'utilisateur. Voici un exemple de configuration typique pour le fichier de paramètres globaux - vars.yml

#######################################################################
### ONTAP env specific config variables                             ###
#######################################################################

# ONTAP storage platform: on-prem, vmware-vvols
ontap_platform: vmware-vvols

# Prerequisite to create five vVolss in VMware vCenter
# VCF_ORA_BINS - Oracle binary
# VCF_ORA_CRS  - Oracle cluster registry and vote
# VCF_ORA_DAT1 - Oracle data on node1
# VCF_ORA_DAT2 - Oracle data on node2
# VCF_ORA_LOGS - Oracle logs on node1 or node2

# Oracle disks are added to VM from vVols: 1 binary disk, 3 CRS disks, 4 data disks, and 2 log disks.


######################################################################
### Linux env specific config variables                            ###
######################################################################

redhat_sub_username: XXXXXXXX
redhat_sub_password: "XXXXXXXX"

# Networking configuration
cluster_pub_ip:
  - {ip: 10.61.180.21, hostname: ora01}
  - {ip: 10.61.180.22, hostname: ora02}

cluster_pri_ip:
  - {ip: 172.21.166.22, hostname: ora01-pri}
  - {ip: 172.21.166.24, hostname: ora02-pri}

cluster_vip_ip:
  - {ip: 10.61.180.93, hostname: ora01-vip}
  - {ip: 10.61.180.94, hostname: ora02-vip}

cluster_scan_name: ntap-scan
cluster_scan_ip:
  - {ip: 10.61.180.90, hostname: ntap-scan}
  - {ip: 10.61.180.91, hostname: ntap-scan}
  - {ip: 10.61.180.92, hostname: ntap-scan}


#####################################################################
### DB env specific install and config variables                  ###
#####################################################################

# Shared Oracle RAC storage
ora_crs:
  - { device: /dev/sdc, name: ora_crs_01 }
  - { device: /dev/sdd, name: ora_crs_02 }
  - { device: /dev/sde, name: ora_crs_03 }

ora_data:
  - { device: /dev/sdf, name: ora_data_01 }
  - { device: /dev/sdg, name: ora_data_02 }
  - { device: /dev/sdh, name: ora_data_03 }
  - { device: /dev/sdi, name: ora_data_04 }

ora_logs:
  - { device: /dev/sdj, name: ora_logs_01 }
  - { device: /dev/sdk, name: ora_logs_02 }

# Oracle RAC configuration

oracle_sid: NTAP
cluster_name: ntap-rac
cluster_nodes: ora01,ora02
cluster_domain: solutions.netapp.com
grid_cluster_nodes: ora01:ora01-vip:HUB,ora02:ora02-vip:HUB
network_interface_list: ens33:10.61.180.0:1,ens34:172.21.166.0:5
memory_limit: 10240

# Set initial password for all required Oracle passwords. Change them after installation.
initial_pwd_all: "XXXXXXXX"

À partir du contrôleur Ansible, du répertoire de base de la boîte à outils d'automatisation clonée /home/admin/na_oracle_deploy_rac, exécutez le playbook des prérequis pour configurer les prérequis d'Ansible.
```
ansible-playbook -i hosts 1-ansible_requirements.yml
```

Exécutez le playbook de configuration Linux.

ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml

Exécutez le playbook de déploiement Oracle.

ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml

En option, tous les playbooks ci-dessus peuvent également être exécutés à partir d'une seule exécution de playbook.
```
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml
```

Validation du déploiement d'Oracle RAC dans VCF

Details

Cette section fournit des détails sur la validation du déploiement d'Oracle RAC dans VCF pour garantir que toutes les ressources Oracle RAC sont entièrement déployées, configurées et fonctionnent comme prévu.

Connectez-vous à la machine virtuelle RAC en tant qu'utilisateur administrateur pour valider l'infrastructure de grille Oracle.

[admin@ora01 ~]$ sudo su
[root@ora01 admin]# su - grid
[grid@ora01 ~]$ crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.LISTENER.lsnr
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.chad
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.net1.network
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.ons
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.proxy_advm
               OFFLINE OFFLINE      ora01                    STABLE
               OFFLINE OFFLINE      ora02                    STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.DATA.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.LISTENER_SCAN1.lsnr
      1        ONLINE  ONLINE       ora01                    STABLE
ora.LISTENER_SCAN2.lsnr
      1        ONLINE  ONLINE       ora02                    STABLE
ora.LISTENER_SCAN3.lsnr
      1        ONLINE  ONLINE       ora02                    STABLE
ora.RECO.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.VOTE.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.asm(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    Started,STABLE
      2        ONLINE  ONLINE       ora02                    Started,STABLE
ora.asmnet1.asmnetwork(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.cvu
      1        ONLINE  ONLINE       ora02                    STABLE
ora.ntap.db
      1        ONLINE  ONLINE       ora01                    Open,HOME=/u01/app/o
                                                             racle2/product/19.0.
                                                             0/NTAP,STABLE
      2        ONLINE  ONLINE       ora02                    Open,HOME=/u01/app/o
                                                             racle2/product/19.0.
                                                             0/NTAP,STABLE
ora.ora01.vip
      1        ONLINE  ONLINE       ora01                    STABLE
ora.ora02.vip
      1        ONLINE  ONLINE       ora02                    STABLE
ora.qosmserver
      1        ONLINE  ONLINE       ora02                    STABLE
ora.scan1.vip
      1        ONLINE  ONLINE       ora01                    STABLE
ora.scan2.vip
      1        ONLINE  ONLINE       ora02                    STABLE
ora.scan3.vip
      1        ONLINE  ONLINE       ora02                    STABLE
--------------------------------------------------------------------------------
[grid@ora01 ~]$

Valider Oracle ASM.

[grid@ora01 ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  1048576    163840   163723                0          163723              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  1048576    163840   163729                0          163729              0             N  RECO/
MOUNTED  NORMAL  N         512             512   4096  4194304     30720    29732            10240            9746              0             Y  VOTE/
ASMCMD> lsdsk
Path
AFD:ORA_CRS_01
AFD:ORA_CRS_02
AFD:ORA_CRS_03
AFD:ORA_DATA_01
AFD:ORA_DATA_02
AFD:ORA_DATA_03
AFD:ORA_DATA_04
AFD:ORA_LOGS_01
AFD:ORA_LOGS_02
ASMCMD> afd_state
ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ora01'
ASMCMD>

Répertorier les nœuds du cluster.
```
[grid@ora01 ~]$ olsnodes
ora01
ora02
```

Valider OCR/VOTE.

[grid@ora01 ~]$ ocrcheck
Status of Oracle Cluster Registry is as follows :
         Version                  :          4
         Total space (kbytes)     :     901284
         Used space (kbytes)      :      84536
         Available space (kbytes) :     816748
         ID                       :  118267044
         Device/File Name         :      +VOTE
                                    Device/File integrity check succeeded

                                    Device/File not configured

                                    Device/File not configured

                                    Device/File not configured

                                    Device/File not configured

         Cluster registry integrity check succeeded

         Logical corruption check bypassed due to non-privileged user

[grid@ora01 ~]$ crsctl query css votedisk
##  STATE    File Universal Id                File Name Disk group
--  -----    -----------------                --------- ---------
 1. ONLINE   1ca3fcb0bd354f8ebf00ac97d70e0824 (AFD:ORA_CRS_01) [VOTE]
 2. ONLINE   708f84d505a54f58bf41124e09a5115a (AFD:ORA_CRS_02) [VOTE]
 3. ONLINE   133ecfcedb684fe6bfdc1899b90f91c7 (AFD:ORA_CRS_03) [VOTE]
Located 3 voting disk(s).
[grid@ora01 ~]$

Valider l'écouteur Oracle.

[grid@ora01 ~]$ lsnrctl status listener

LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 16-AUG-2024 10:21:38

Copyright (c) 1991, 2022, Oracle.  All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=IPC)(KEY=LISTENER)))
STATUS of the LISTENER
------------------------
Alias                     LISTENER
Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
Start Date                14-AUG-2024 16:24:48
Uptime                    1 days 17 hr. 56 min. 49 sec
Trace Level               off
Security                  ON: Local OS Authentication
SNMP                      OFF
Listener Parameter File   /u01/app/grid/19.0.0/network/admin/listener.ora
Listener Log File         /u01/app/oracle/diag/tnslsnr/ora01/listener/alert/log.xml
Listening Endpoints Summary...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=LISTENER)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.21)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.93)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcps)(HOST=ora01.solutions.netapp.com)(PORT=5500))(Security=(my_wallet_directory=/u01/app/oracle2/product/19.0.0/NTAP/admin/NTAP/xdb_wallet))(Presentation=HTTP)(Session=RAW))
Services Summary...
Service "+ASM" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_DATA" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_RECO" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_VOTE" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "1fbf0aaa1d13cb5ae06315b43d0ab734.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "1fbf142e7db2d090e06315b43d0a6894.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "1fbf203c3a46d7bae06315b43d0ae055.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "NTAP.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "NTAPXDB.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb1.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb2.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb3.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
The command completed successfully
[grid@ora01 ~]$

[grid@ora01 ~]$ tnsping ntap-scan

TNS Ping Utility for Linux: Version 19.0.0.0.0 - Production on 16-AUG-2024 12:07:58

Copyright (c) 1997, 2022, Oracle.  All rights reserved.

Used parameter files:
/u01/app/grid/19.0.0/network/admin/sqlnet.ora

Used EZCONNECT adapter to resolve the alias
Attempting to contact (DESCRIPTION=(CONNECT_DATA=(SERVICE_NAME=))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.90)(PORT=1521))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.91)(PORT=1521))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.92)(PORT=1521)))
OK (10 msec)

Passez à l'utilisateur Oracle pour valider la base de données en cluster.

[oracle@ora02 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Fri Aug 16 11:32:23 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP      READ WRITE           ARCHIVELOG

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> select name from v$datafile
  2  union
  3  select name from v$controlfile
  4  union
  5  select member from v$logfile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/sysaux.275.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/system.274.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/undo_2.277.1177083853
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/undotbs1.273.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/users.278.1177083901
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/sysaux.281.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/system.280.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/undo_2.283.1177084061
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/undotbs1.279.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/users.284.1177084103
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/sysaux.287.1177084105

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/system.286.1177084105
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/undo_2.289.1177084123
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/undotbs1.285.1177084105
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/users.290.1177084125
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.266.1177081837
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.265.1177081837
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.267.1177081837
+DATA/NTAP/CONTROLFILE/current.261.1177080403
+DATA/NTAP/DATAFILE/sysaux.258.1177080245
+DATA/NTAP/DATAFILE/system.257.1177080129
+DATA/NTAP/DATAFILE/undotbs1.259.1177080311

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/DATAFILE/undotbs2.269.1177082203
+DATA/NTAP/DATAFILE/users.260.1177080311
+DATA/NTAP/ONLINELOG/group_1.262.1177080427
+DATA/NTAP/ONLINELOG/group_2.263.1177080427
+DATA/NTAP/ONLINELOG/group_3.270.1177083297
+DATA/NTAP/ONLINELOG/group_4.271.1177083313
+RECO/NTAP/CONTROLFILE/current.256.1177080403
+RECO/NTAP/ONLINELOG/group_1.257.1177080427
+RECO/NTAP/ONLINELOG/group_2.258.1177080427
+RECO/NTAP/ONLINELOG/group_3.259.1177083313
+RECO/NTAP/ONLINELOG/group_4.260.1177083315

33 rows selected.

Ou connectez-vous à EM Express pour valider la base de données RAC après l'exécution réussie du playbook.

Sauvegarde et récupération de la base de données Oracle RAC dans VCF avec SnapCenter

Configuration de SnapCenter

Details

La version 6 de SnapCenter présente de nombreuses améliorations de fonctionnalités par rapport à la version 5, notamment la prise en charge du magasin de données VMware vVols . SnapCenter s'appuie sur un plug-in côté hôte sur une machine virtuelle de base de données pour effectuer des activités de gestion de la protection des données prenant en compte les applications. Pour des informations détaillées sur le plug-in NetApp SnapCenter pour Oracle, reportez-vous à cette documentation"Que pouvez-vous faire avec le plug-in pour la base de données Oracle" . Ce qui suit fournit des étapes de haut niveau pour configurer SnapCenter version 6 pour la sauvegarde et la récupération de la base de données Oracle RAC dans VCF.

Téléchargez la version 6 du SnapCenter software depuis le site de support NetApp :"Téléchargements du support NetApp" .
Connectez-vous à la machine virtuelle Windows hébergeant SnapCenter en tant qu'administrateur. Installez les prérequis pour SnapCenter 6.0.

En tant qu'administrateur, installez le dernier JDK Java à partir de"Obtenez Java pour les applications de bureau" .

Si le serveur Windows est déployé dans un environnement de domaine, ajoutez un utilisateur de domaine au groupe d'administrateurs locaux du serveur SnapCenter et exécutez l'installation de SnapCenter avec l'utilisateur de domaine.

Connectez-vous à l'interface utilisateur de SnapCenter via le port HTTPS 8846 en tant qu'utilisateur d'installation pour configurer SnapCenter pour Oracle.
Revoir Get Started menu pour vous mettre à jour sur SnapCenter si vous êtes un nouvel utilisateur.
Mise à jour Hypervisor Settings dans un contexte mondial.
Ajouter un cluster de stockage ONTAP à Storage Systems avec IP de gestion de cluster et authentifié via l'ID utilisateur administrateur de cluster.
Ajouter des machines virtuelles de base de données Oracle RAC et des machines virtuelles de plug-in vSphere Credential pour l'accès SnapCenter à la VM DB et à la VM du plug-in vSphere. Les informations d'identification doivent avoir le privilège sudo sur les machines virtuelles Linux. Vous pouvez créer différentes informations d'identification pour différents ID utilisateur de gestion pour les machines virtuelles. L'ID utilisateur de gestion de la machine virtuelle du plug-in vShpere est défini lorsque la machine virtuelle du plug-in est déployée dans vCenter.
Ajouter une machine virtuelle de base de données Oracle RAC dans VCF à Hosts avec les informations d'identification DB VM créées à l'étape précédente.
De même, ajoutez le plugin NetApp VMware VM à Hosts avec les informations d'identification de la machine virtuelle du plugin vSphere créées à l'étape précédente.
Enfin, une fois la base de données Oracle découverte sur la machine virtuelle DB, revenons à Settings-Policies pour créer des politiques de sauvegarde de base de données Oracle. Idéalement, créez une politique de sauvegarde du journal d’archive distincte pour permettre un intervalle de sauvegarde plus fréquent afin de minimiser la perte de données en cas de panne.

Assurez-vous que le nom du serveur SnapCenter peut être résolu en adresse IP à partir de la machine virtuelle DB et de la machine virtuelle du plug-in vSphere. De même, le nom de la machine virtuelle DB et le nom de la machine virtuelle du plug-in vSphere peuvent être résolus en adresse IP à partir du serveur SnapCenter .

Sauvegarde de la base de données

Details

SnapCenter exploite l'instantané de volume ONTAP pour une sauvegarde, une restauration ou un clonage de base de données beaucoup plus rapide par rapport à la méthodologie traditionnelle basée sur RMAN. Les instantanés sont cohérents avec l'application car la base de données est placée en mode de sauvegarde Oracle avant un instantané.

De la Resources onglet, toutes les bases de données sur la machine virtuelle sont automatiquement découvertes après l'ajout de la machine virtuelle à SnapCenter. Initialement, l'état de la base de données s'affiche comme suit Not protected .
Cliquez sur la base de données pour démarrer un flux de travail afin d'activer la protection de la base de données.

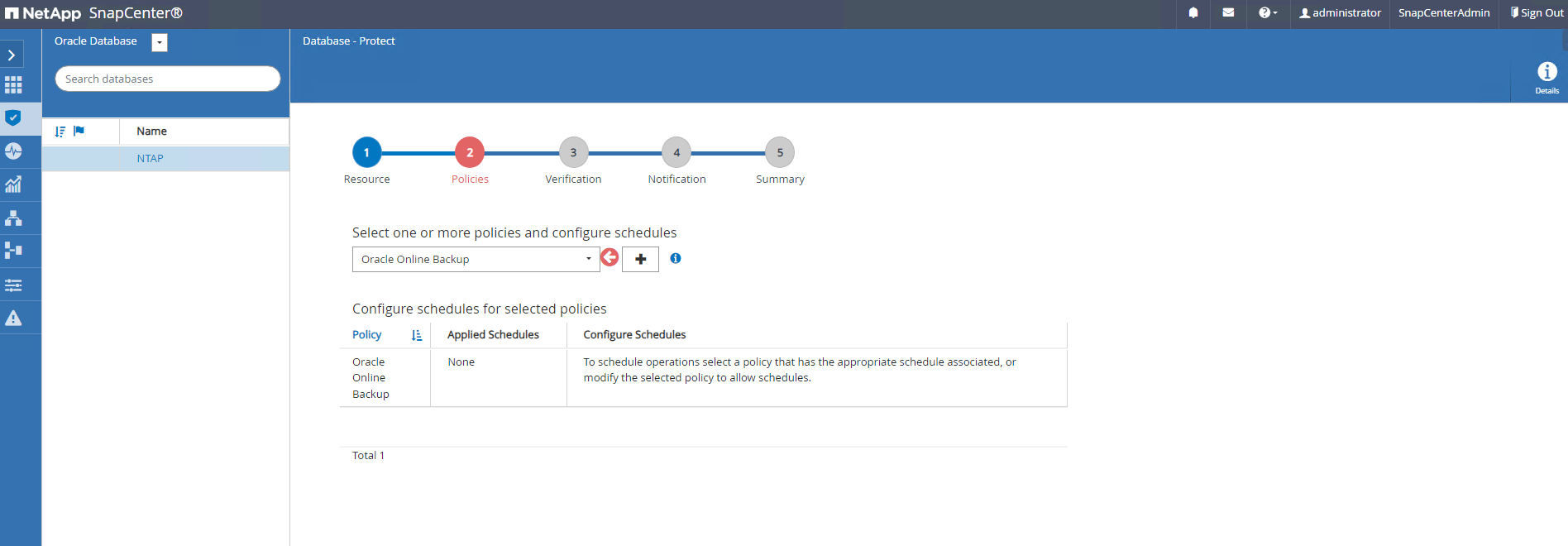

Appliquer la politique de sauvegarde, configurer la planification si nécessaire.
Configurez la notification de tâche de sauvegarde si nécessaire.
Consultez le résumé et terminez pour activer la protection de la base de données.
La tâche de sauvegarde à la demande peut être déclenchée en cliquant sur Back up Now .
La tâche de sauvegarde peut être surveillée à l' Monitor onglet en cliquant sur la tâche en cours d'exécution.
Cliquez sur la base de données pour consulter les ensembles de sauvegarde terminés pour la base de données RAC.

Restauration/récupération de base de données

Details

SnapCenter fournit un certain nombre d'options de restauration et de récupération pour la base de données Oracle RAC à partir d'une sauvegarde instantanée. Dans cet exemple, nous démontrons comment restaurer à partir d'une ancienne sauvegarde instantanée, puis transférer la base de données vers le dernier journal disponible.

Tout d’abord, exécutez une sauvegarde instantanée. Ensuite, créez une table de test et insérez une ligne dans la table pour valider la base de données récupérée à partir de l'image instantanée avant que la création de la table de test ne récupère la table de test.

[oracle@ora01 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Aug 19 10:31:12 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> alter session set container=ntap_pdb1;

Session altered.


SQL> create table test (id integer, dt timestamp, event varchar(100));

Table created.

SQL> insert into test values (1, sysdate, 'validate SnapCenter rac database restore on VMware vVols storage');

1 row created.

SQL> commit;

Commit complete.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
19-AUG-24 10.36.04.000000 AM
validate SnapCenter rac database restore on VMware vVols storage


SQL>

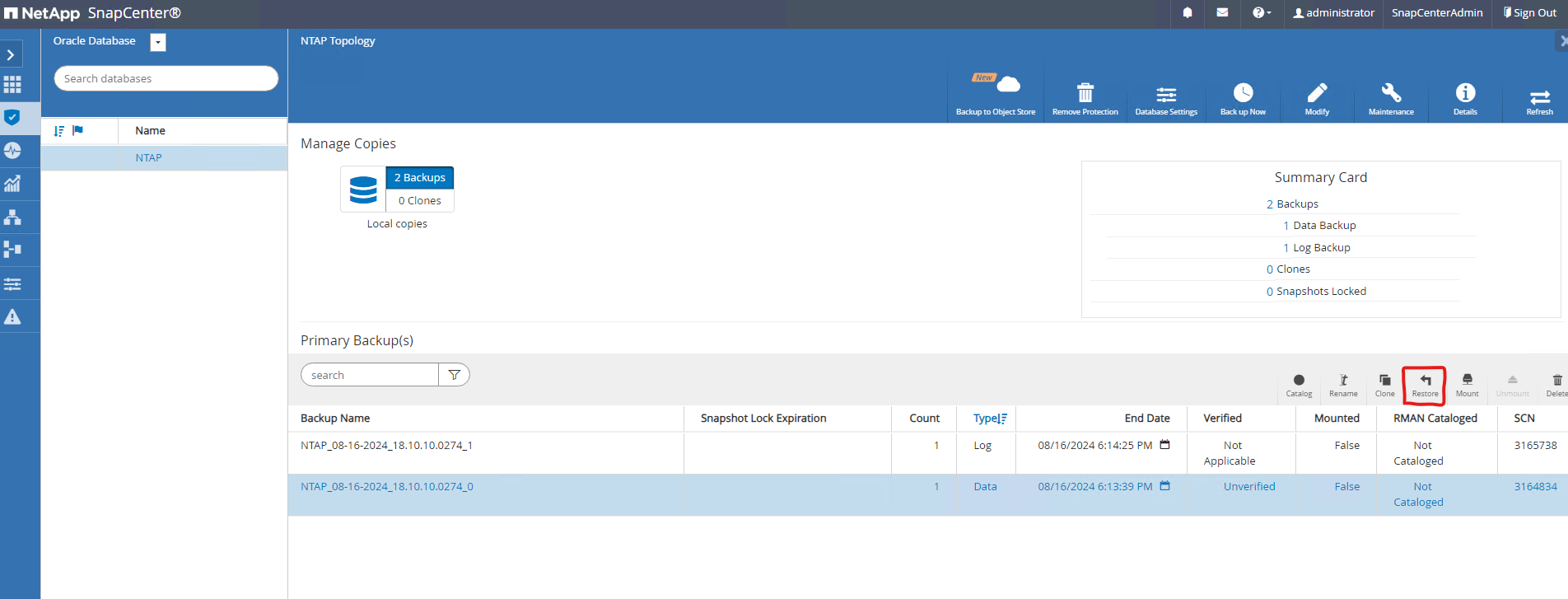

Depuis SnapCenter Resources onglet, ouvrez la page de topologie de sauvegarde de la base de données NTAP1. Mettez en surbrillance l’ensemble de sauvegarde des données instantanées créé il y a 3 jours. Cliquez sur Restore pour lancer le flux de travail de restauration-récupération.
Choisissez l'étendue de la restauration.

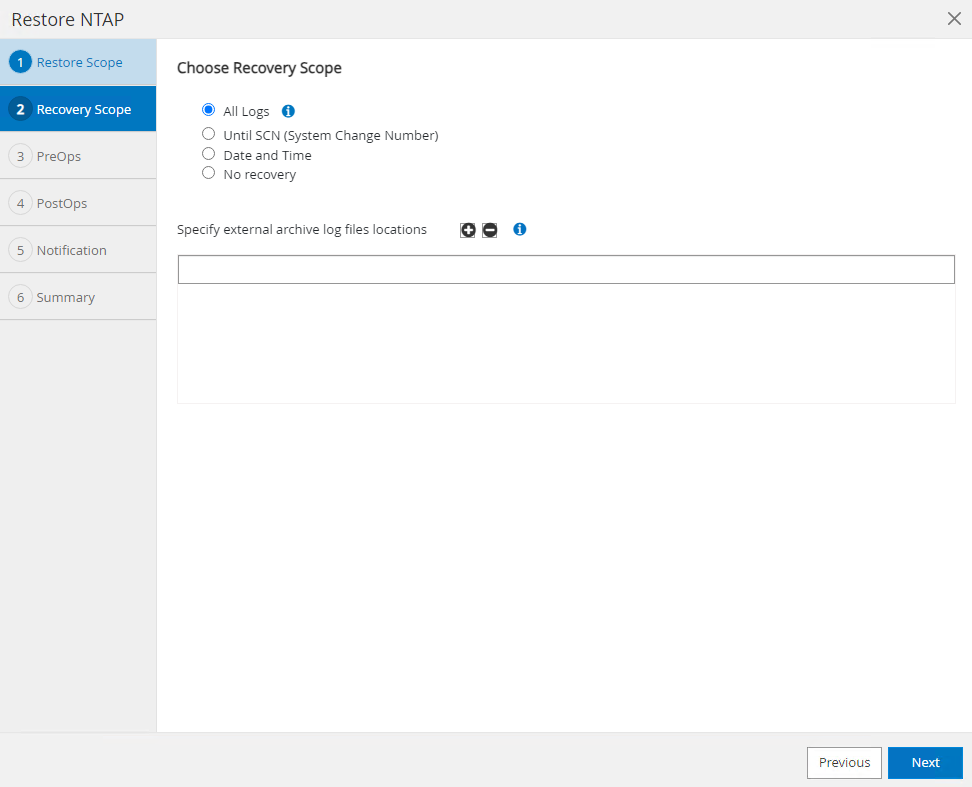

Choisissez l'étendue de la récupération à All Logs .
Spécifiez tous les pré-scripts facultatifs à exécuter.

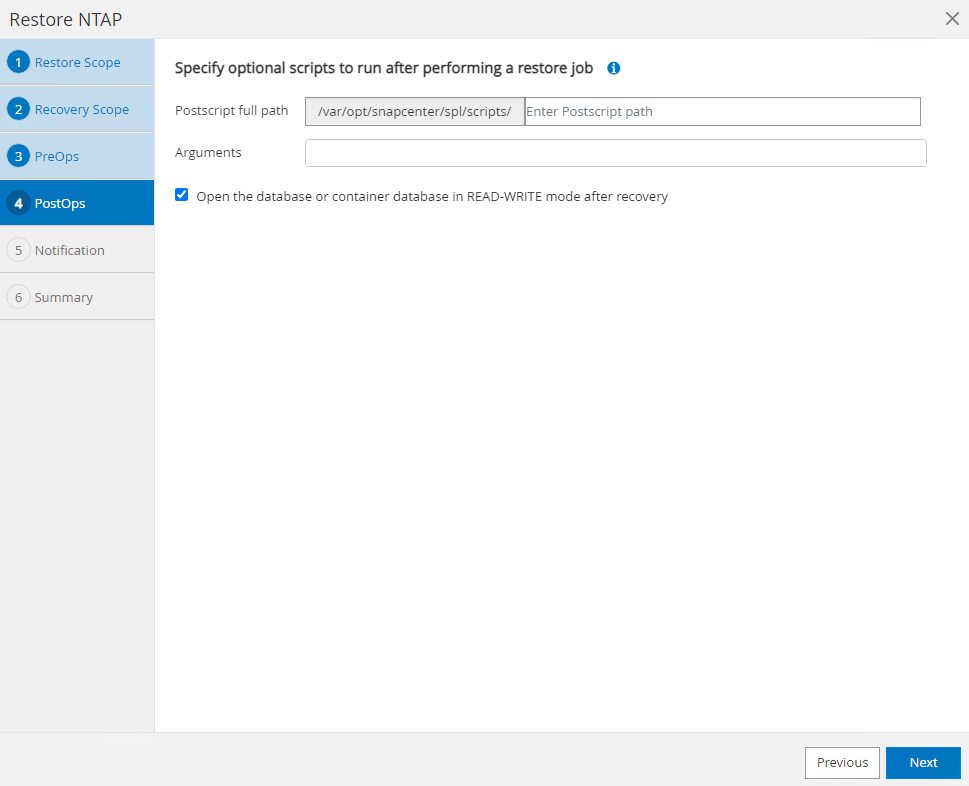

Spécifiez tout script ultérieur facultatif à exécuter.
Envoyez un rapport de travail si vous le souhaitez.

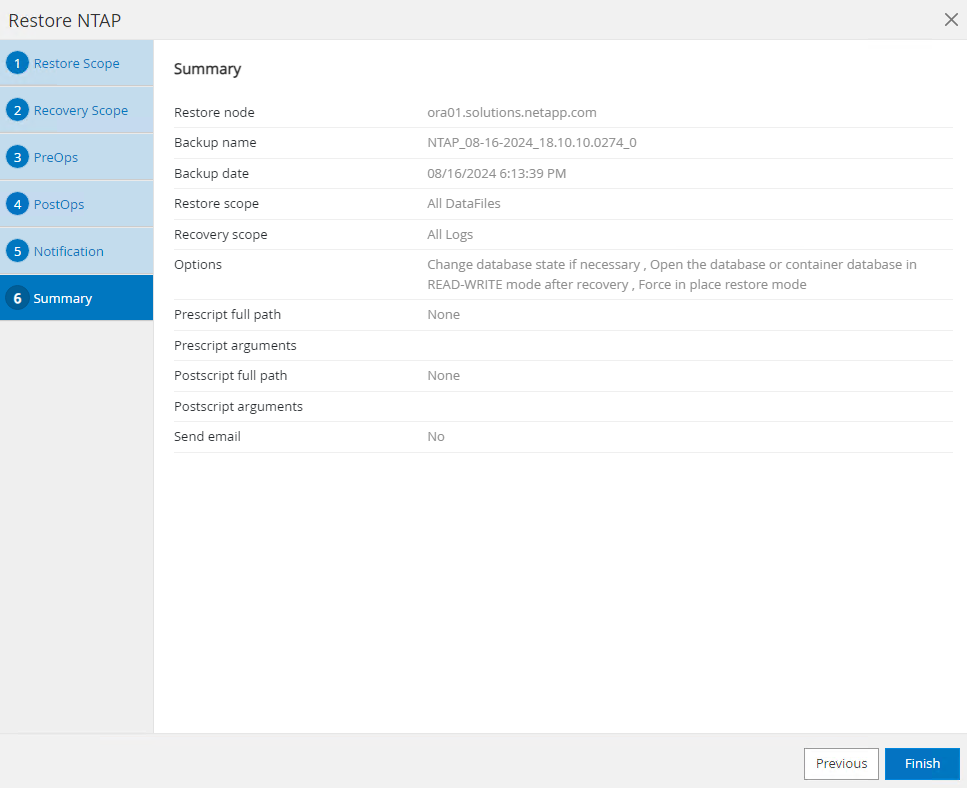

Consultez le résumé et cliquez sur Finish pour lancer la restauration et la récupération.

À partir de la machine virtuelle RAC DB ora01, validez qu'une restauration/récupération réussie de la base de données a été effectuée vers son état le plus récent et a récupéré la table de test créée 3 jours plus tard.

[root@ora01 ~]# su - oracle
[oracle@ora01 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Aug 19 11:51:15 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode from v$database;

NAME      OPEN_MODE
--------- --------------------
NTAP      READ WRITE

SQL> sho pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> alter session set container=ntap_pdb1;

Session altered.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
19-AUG-24 10.36.04.000000 AM
validate SnapCenter rac database restore on VMware vVols storage

SQL> select current_timestamp from dual;

CURRENT_TIMESTAMP
---------------------------------------------------------------------------
19-AUG-24 11.55.20.079686 AM -04:00



SQL> exit
Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

Ceci termine la démonstration de la sauvegarde, de la restauration et de la récupération SnapCenter de la base de données Oracle RAC dans VCF avec vVols.

Où trouver des informations supplémentaires

Pour en savoir plus sur les informations décrites dans ce document, consultez les documents et/ou sites Web suivants :

TR-4997 : Déploiement et protection d'Oracle RAC dans VCF avec vVols

Creating your file...

But

Public

Environnement de test et de validation de solutions

Architecture

Composants matériels et logiciels

Configuration de la base de données Oracle RAC dans VCF

Facteurs clés à prendre en compte lors du déploiement

Déploiement de la solution

Prérequis pour le déploiement

Créer un profil de capacité de stockage

Créer et configurer la banque de données vVols

Créer une politique de stockage de machine virtuelle basée sur le profil de capacité de stockage

Allouer des disques aux machines virtuelles RAC à partir des banques de données vVols et configurer le stockage de la base de données

Déploiement d'Oracle RAC dans VCF

Validation du déploiement d'Oracle RAC dans VCF

Sauvegarde et récupération de la base de données Oracle RAC dans VCF avec SnapCenter

Configuration de SnapCenter

Sauvegarde de la base de données

Restauration/récupération de base de données

Où trouver des informations supplémentaires
