Un VMware VCF a été configuré. Pour obtenir des informations ou des instructions sur la création d'un VCF, veuillez vous référer à la documentation VMware"Documentation de VMware Cloud Foundation" .

Provisionnez trois machines virtuelles Linux, deux machines virtuelles pour la base de données Oracle et une machine virtuelle pour le contrôleur Ansible dans le domaine de charge de travail VCF. Provisionnez une machine virtuelle de serveur Windows pour exécuter le serveur NetApp SnapCenter . Pour plus d'informations sur la configuration du contrôleur Ansible pour le déploiement automatisé de la base de données Oracle, reportez-vous aux ressources suivantes"Premiers pas avec l'automatisation des solutions NetApp ^" .

La version 6.0 du plugin SnapCenter pour VMware vSphere a été déployée dans VCF. Reportez-vous aux ressources suivantes pour le déploiement du plugin :"Documentation du SnapCenter Plug-in for VMware vSphere" .

L'outil ONTAP pour VMware vSphere a été déployé dans VCF. Consultez les ressources suivantes pour l'outil ONTAP pour le déploiement de VMware vSphere :"Documentation des ONTAP tools for VMware vSphere"

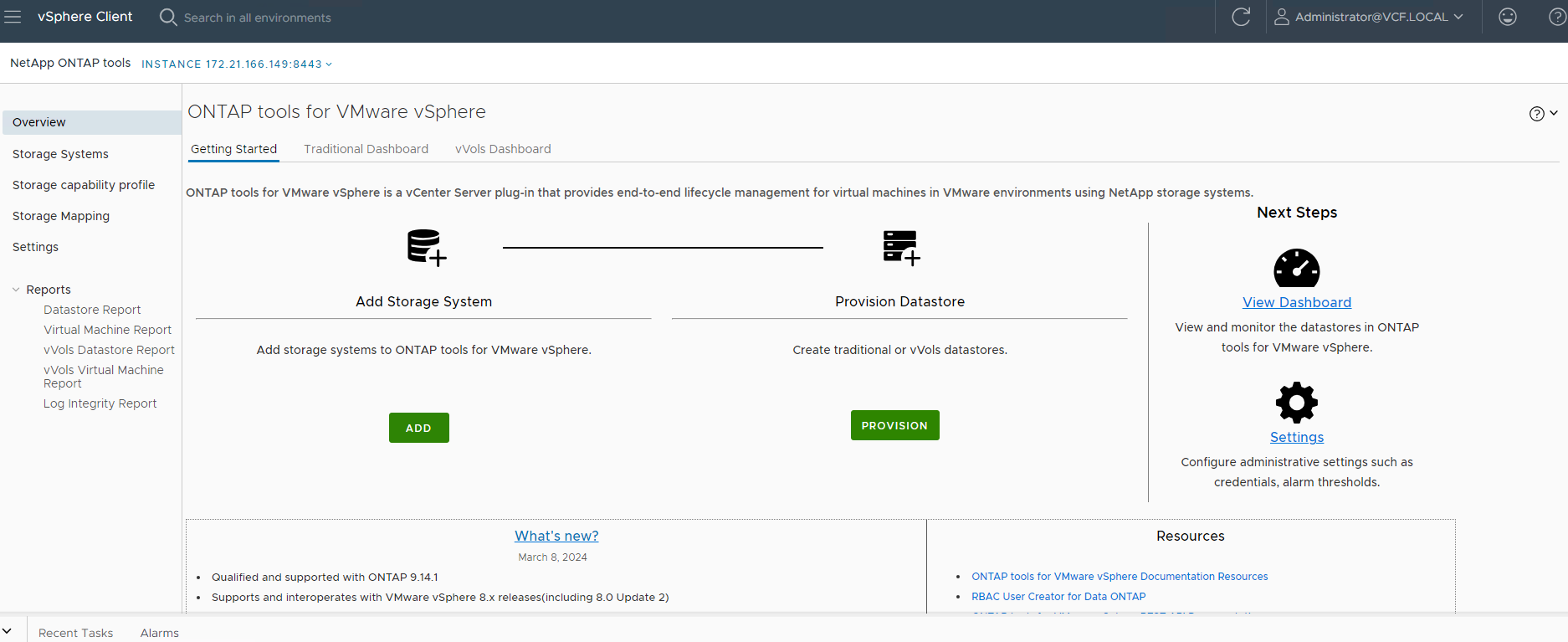

À partir des raccourcis du client vSphere, ouvrez l’outil NetApp ONTAP . Assurez-vous que le cluster de stockage ONTAP a été ajouté à Storage Systems dans le cadre du déploiement de l'outil ONTAP .

Cliquez sur Storage capability profile pour ajouter un profil personnalisé pour Oracle. Nommez le profil et ajoutez une brève description.

Choisissez la catégorie de contrôleur de stockage : performances, capacité ou hybride.

Sélectionnez le protocole.

Définissez une politique QoS si vous le souhaitez.

Attributs de stockage supplémentaires pour le profil. Assurez-vous que le cryptage est activé sur le contrôleur NetApp si vous souhaitez disposer de la capacité de cryptage, sinon cela peut entraîner des problèmes lors de l'application du profil.

Consultez le résumé et terminez la création du profil de capacité de stockage.

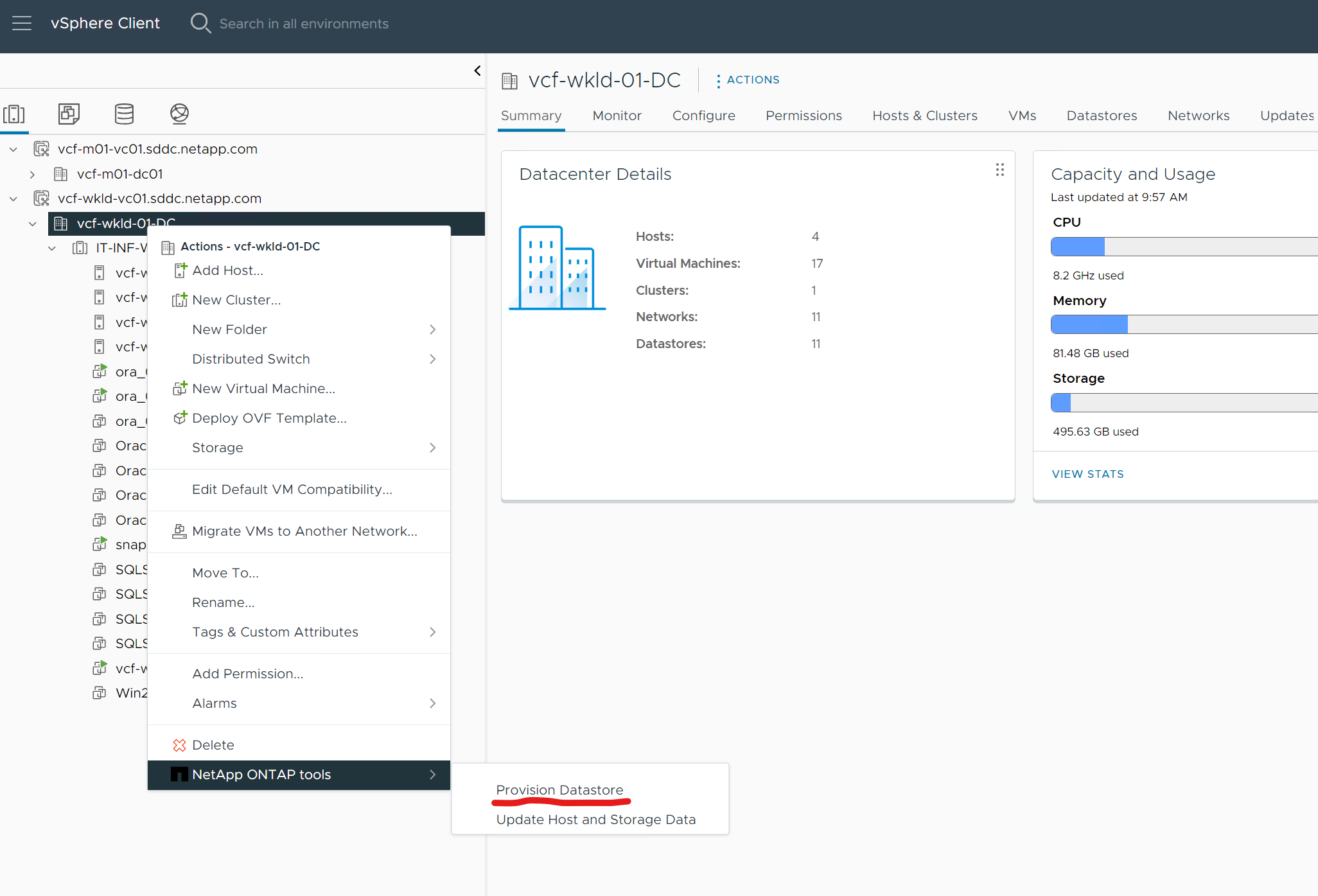

Le flux de travail de création de vVols peut être déclenché soit à partir de l'interface de l'outil ONTAP , soit à partir du cluster de domaine de charge de travail VCF.

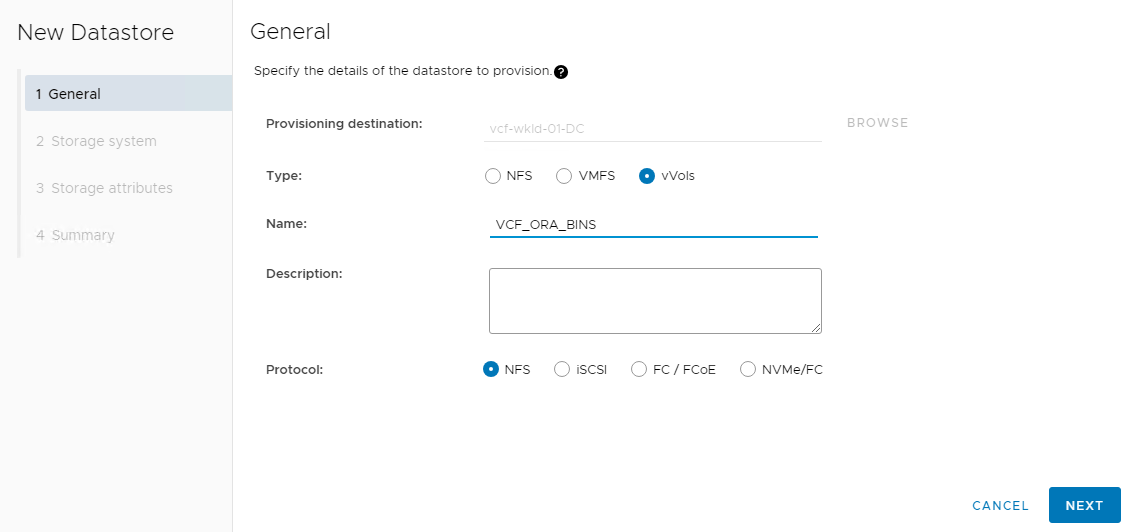

Remplissage des informations générales pour le magasin de données, y compris la destination de provisionnement, le type, le nom et le protocole.

Sélectionnez le profil de capacité de stockage personnalisé créé à l'étape précédente, le Storage system , et Storage VM , où les vVols doivent être créés.

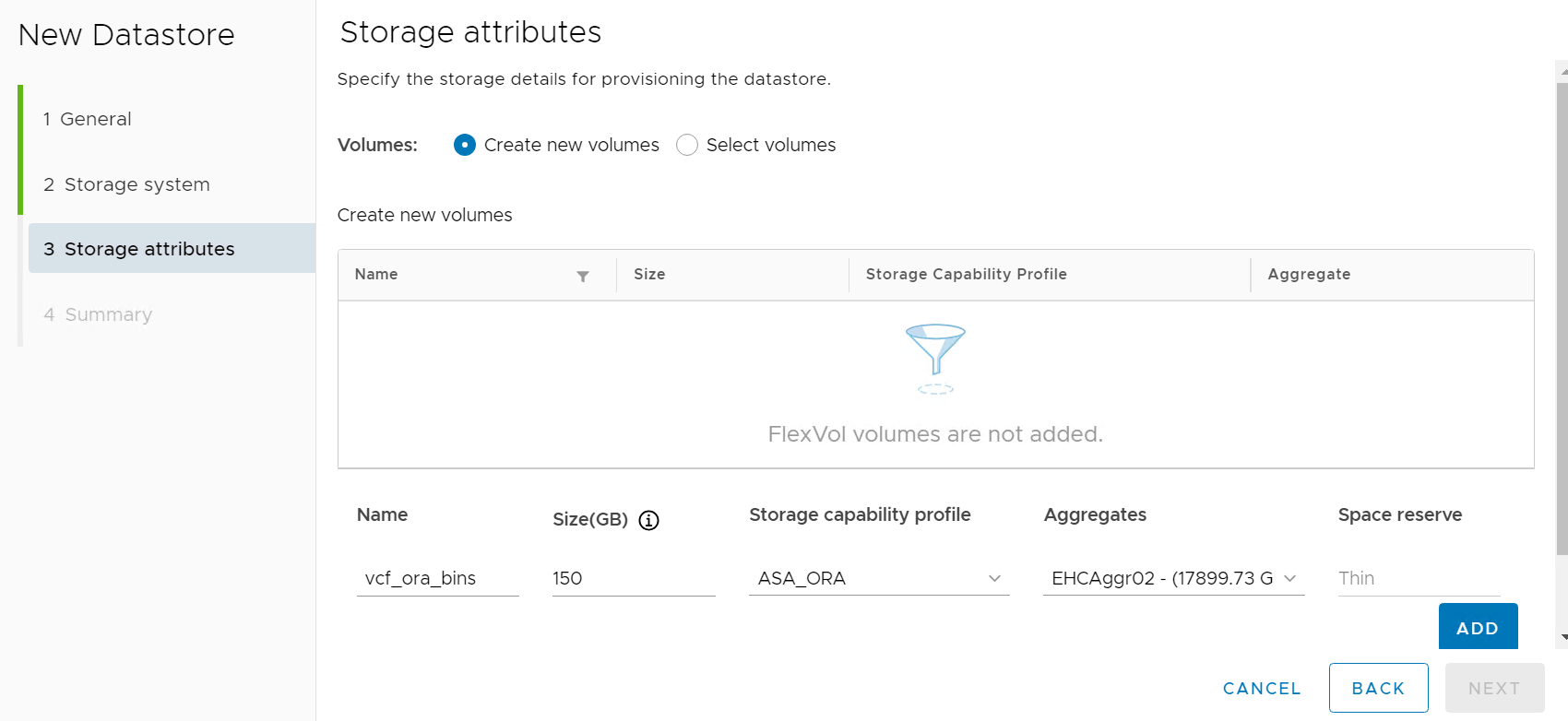

Choisir Create new volumes , remplissez le nom et la taille du volume et cliquez sur ADD alors NEXT pour passer à la page de résumé.

Vous pouvez ajouter plusieurs volumes à une banque de données vVols ou répartir les volumes d'une banque de données vVols sur plusieurs nœuds de contrôleur ONTAP pour des performances optimales.

Cliquez Finish pour créer une banque de données vVols pour le binaire Oracle.

Répétez les mêmes procédures pour créer une banque de données vVols pour les données et le journal Oracle.

À partir des menus du client vSphere, ouvrez Policies and Profiles et mettre en évidence VM Storage Policies . Cliquez Create ouvrir VM Storage Policies flux de travail.

Nommez la politique de stockage de la machine virtuelle.

Dans Datastore specific rules , vérifier Enable rules for "NetAPP.clustered.Data.ONTAP.VP.vvol" storage

Pour les règles NetApp.clustered.Data.ONTAP ONTAP Placement , sélectionnez le profil de capacité de stockage personnalisé créé à l'étape précédente.

Pour les règles NetApp.clustered.Data.ONTAP ONTAP Replication , choisir Disabled si les vVols ne sont pas répliqués.

La page de compatibilité de stockage affiche les banques de données vVols compatibles dans l'environnement VCF.

Révisez et terminez la création de la politique de stockage de la machine virtuelle.

Validez la politique de stockage de la machine virtuelle qui vient d’être créée.

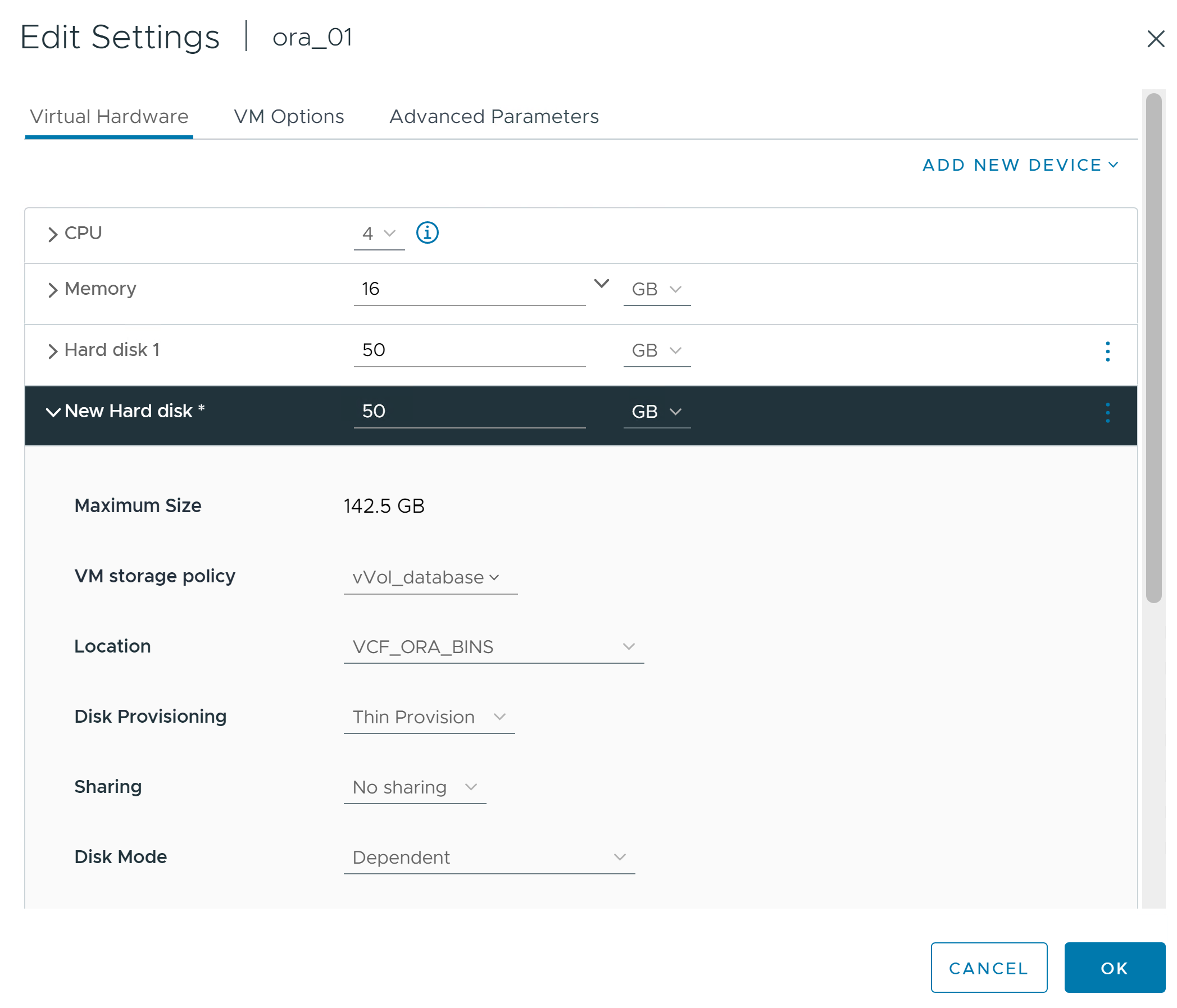

Ajoutez un disque à la machine virtuelle pour le stockage binaire Oracle.

Ajoutez un disque à la machine virtuelle pour le stockage des données Oracle.

Ajoutez un disque à la machine virtuelle pour le stockage des journaux Oracle.

De VM Edit Settings , Advanced Parameters , ajouter un attribut disk.enableuuid avec valeur TRUE . La machine virtuelle doit être arrêtée pour ajouter le paramètre avancé. La définition de cette option permet à SnapCenter d’identifier précisément le vVol dans votre environnement.

Maintenant, redémarrez la VM. Connectez-vous à la machine virtuelle en tant qu'utilisateur administrateur via ssh pour examiner les lecteurs de disque nouvellement ajoutés.

[admin@ora_01 ~]$ sudo fdisk -l

Disk /dev/sdb: 50 GiB, 53687091200 bytes, 104857600 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/sdc: 100 GiB, 107374182400 bytes, 209715200 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/sdd: 100 GiB, 107374182400 bytes, 209715200 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

.
.
.

Partitionnez les disques en une partition principale et unique en acceptant simplement les choix par défaut.

sudo fdisk /dev/sdb

sudo fdisk /dev/sdc

sudo fdisk /dev/sdd

Formatez les disques partitionnés en tant que systèmes de fichiers xfs.

sudo mkfs.xfs /dev/sdb1

sudo mkfs.xfs /dev/sdc1

sudo mkfs.xfs /dev/sdd1

Montez les lecteurs sur les points de montage /u01, /u02 et /u03.

sudo mount -t xfs /dev/sdb1 /u01

sudo mount -t xfs /dev/sdc1 /u02

sudo mount -t xfs /dev/sdd1 /u03

[admin@ora_01 ~]$ df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               7.7G     0  7.7G   0% /dev
tmpfs                  7.8G     0  7.8G   0% /dev/shm
tmpfs                  7.8G  782M  7.0G  10% /run
tmpfs                  7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   44G   19G   26G  43% /
/dev/sda1             1014M  258M  757M  26% /boot
tmpfs                  1.6G   12K  1.6G   1% /run/user/42
tmpfs                  1.6G  4.0K  1.6G   1% /run/user/1000
/dev/sdb1               50G  390M   50G   1% /u01
/dev/sdc1              100G  746M  100G   1% /u02
/dev/sdd1              100G  746M  100G   1% /u03

Ajoutez des points de montage à /etc/fstab afin que les lecteurs de disque soient montés au redémarrage de la machine virtuelle.

sudo vi /etc/fstab

[oracle@ora_01 ~]$ cat /etc/fstab

#
# /etc/fstab
# Created by anaconda on Wed Oct 18 19:43:31 2023
#
# Accessible filesystems, by reference, are maintained under '/dev/disk/'.
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info.
#
# After editing this file, run 'systemctl daemon-reload' to update systemd
# units generated from this file.
#
/dev/mapper/rhel-root   /                       xfs     defaults        0 0
UUID=aff942c4-b224-4b62-807d-6a5c22f7b623 /boot                   xfs     defaults        0 0
/dev/mapper/rhel-swap   none                    swap    defaults        0 0
/root/swapfile swap swap defaults 0 0
/dev/sdb1               /u01                    xfs     defaults        0 0
/dev/sdc1               /u02                    xfs     defaults        0 0
/dev/sdd1               /u03                    xfs     defaults        0 0

Connectez-vous à la machine virtuelle du contrôleur Ansible en tant qu'utilisateur administrateur via ssh et clonez une copie de la boîte à outils d'automatisation pour Oracle sur NFS.

git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_nfs.git

Placez les fichiers d’installation Oracle suivants dans le dossier /tmp/archive sur la machine virtuelle de base de données. Le dossier doit autoriser l'accès à tous les utilisateurs disposant de l'autorisation 777.

LINUX.X64_193000_db_home.zip
p34765931_190000_Linux-x86-64.zip
p6880880_190000_Linux-x86-64.zip

Configurez le fichier cible de déploiement - hosts, le fichier de variables globales - vars/vars.yml et le fichier de variables de la machine virtuelle de base de données locale - host_vars/host_name.yml conformément aux instructions de cette section du TR-4992 :"Configuration des fichiers de paramètres" . Commentez la variable nfs_lif du fichier de variables de la machine virtuelle de la base de données locale.

Configurez l'authentification sans clé SSH entre le contrôleur Ansible et les machines virtuelles de base de données, ce qui nécessite de générer une paire de clés SSH et de copier la clé publique dans le répertoire racine de l'utilisateur administrateur des machines virtuelles de base de données, le dossier .ssh et le fichier authorized_keys.

ssh-keygen

À partir du contrôleur Ansible, du répertoire de base de la boîte à outils d'automatisation clonée /home/admin/na_oracle_deploy_nf, exécutez le playbook des prérequis.

ansible-playbook -i hosts 1-ansible_requirements.yml

Exécutez le playbook de configuration Linux.

ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml

Exécutez le playbook de déploiement Oracle.

ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml --skip-tags "ora_mount_points,enable_dnfs_client"

En option, tous les playbooks ci-dessus peuvent également être exécutés à partir d'une seule exécution de playbook.

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml --skip-tags "ora_mount_points,enable_dnfs_client"

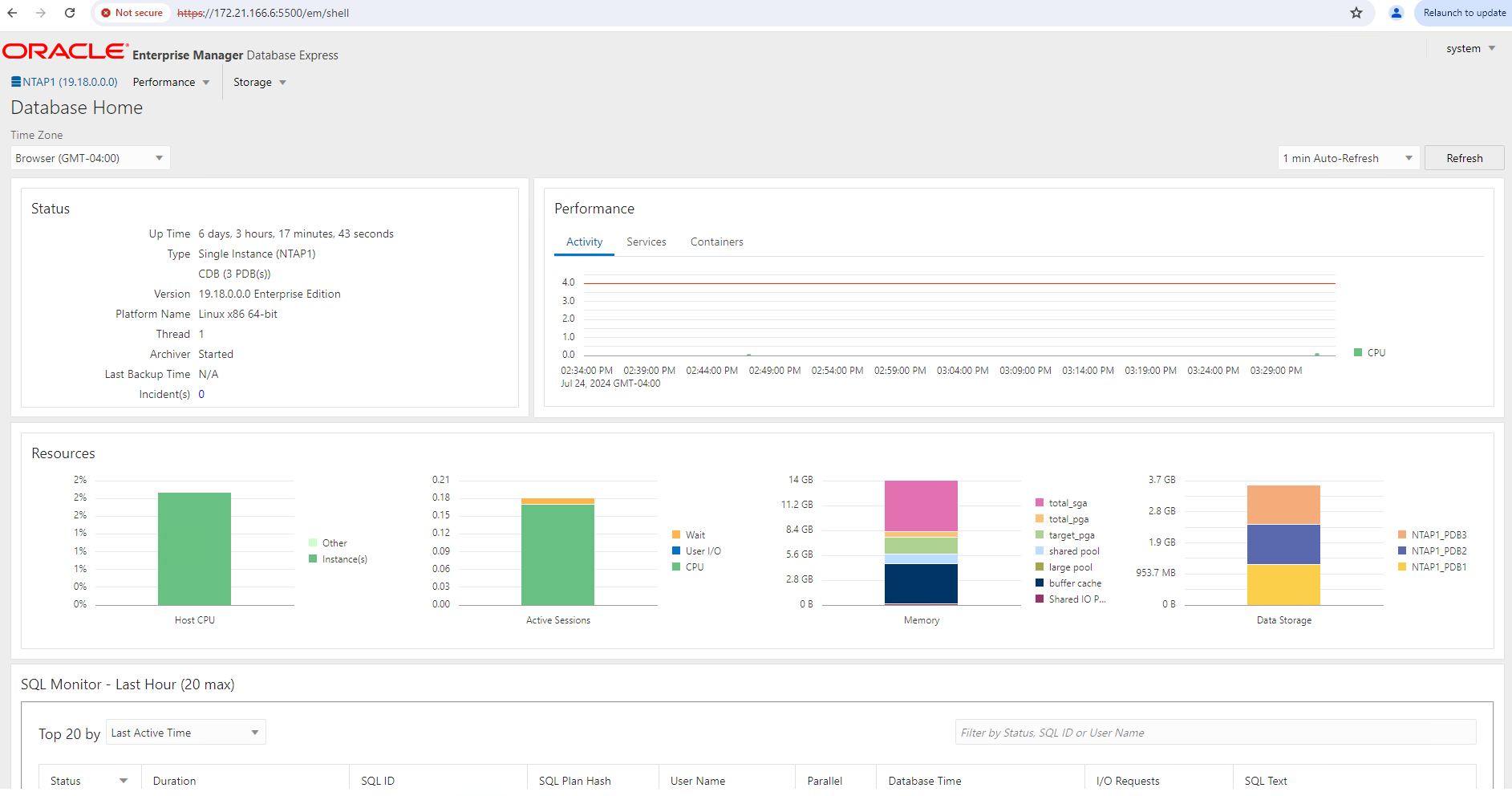

Connectez-vous à EM Express pour valider Oracle après l'exécution réussie du playbook.

En option, exécutez le playbook de destruction pour supprimer la base de données de la machine virtuelle DB.

ansible-playbook -i hosts 5-destroy.yml -u admin -e @vars/vars.yml
