Configurer LVM avec NVMe/FC pour Proxmox VE
Configurez Logical Volume Manager (LVM) pour le stockage partagé entre les hôtes Proxmox Virtual Environment (VE) en utilisant le protocole NVMe sur Fibre Channel avec NetApp ONTAP. Cette configuration offre un accès au stockage bloc haute performance avec une faible latence grâce au protocole NVMe moderne.
Tâches initiales de l'administrateur de virtualisation
Effectuez ces tâches initiales pour préparer les hôtes Proxmox VE à la connectivité NVMe/FC et recueillir les informations nécessaires à l'administrateur de stockage.
-
Vérifiez que deux interfaces HBA sont disponibles.
-
Sur chaque hôte Proxmox du cluster, exécutez les commandes suivantes pour collecter les informations WWPN et vérifier que le paquet nvme-cli est installé.
apt update apt install nvme-cli cat /sys/class/fc_host/host*/port_name nvme show-hostnqn -
Fournissez les informations NQN et WWPN de l'hôte collectées à l'administrateur de stockage et demandez un espace de noms NVMe de la taille requise.
Tâches de l'administrateur de stockage
Si vous débutez avec ONTAP, utilisez System Manager pour une meilleure expérience.
-
Vérifiez que le SVM est disponible avec le protocole NVMe activé. Se référer à "Documentation des tâches NVMe sur ONTAP 9".
-
Créez le namespace NVMe avec le type de système d’exploitation défini sur
linux.Proxmox VE étant basé sur Debian Linux, utilisez le
linuxtype de système d'exploitation correspondant pour les namespaces auxquels les hôtes Proxmox VE accèdent. Dans System Manager, sélectionnez Linux comme système d'exploitation hôte. Si vous utilisez l'interface de ligne de commande ONTAP, spécifiez-ostype linux.vserver nvme namespace create -vserver <svm_name> -path /vol/<volume_name>/<namespace_name> -size <size> -ostype linuxAfficher un exemple

-
Créez le sous-système avec le type de système d'exploitation hôte défini sur
linux, attribuez les NQN hôtes et mappez le namespace au sous-système.System Manager crée le sous-système lorsque vous créez le namespace et sélectionnez Linux comme système d'exploitation hôte. Si vous utilisez la ONTAP CLI, exécutez les commandes suivantes.
vserver nvme subsystem create -vserver <svm_name> -subsystem <subsystem_name> -ostype linux vserver nvme subsystem host add -vserver <svm_name> -subsystem <subsystem_name> -host-nqn <host_nqn> vserver nvme subsystem map add -vserver <svm_name> -subsystem <subsystem_name> -path /vol/<volume_name>/<namespace_name> -

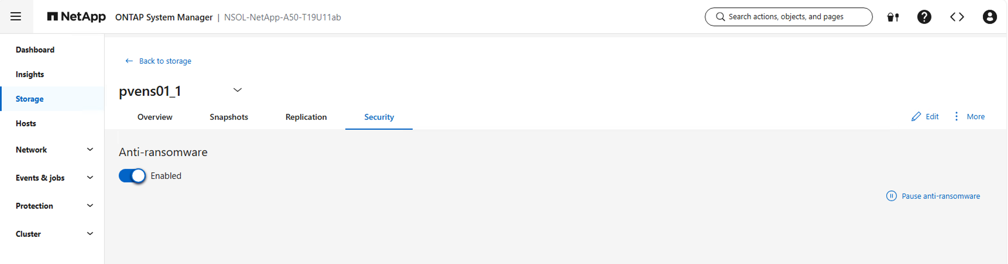

Assurez-vous que la protection anti-ransomware est activée dans l'onglet Sécurité.
Afficher un exemple

-
Informez l'administrateur de virtualisation que l'espace de noms NVMe a été créé.
Tâches finales de l'administrateur de virtualisation
Effectuez ces tâches pour configurer l'espace de noms NVMe en tant que stockage LVM partagé dans Proxmox VE.
-
Accédez à un shell sur chaque hôte Proxmox VE du cluster et vérifiez que le nouvel espace de noms est visible.
-
Vérifiez les détails de l'espace de noms.
nvme list -
Inspectez et collectez les détails de l'appareil.
nvme list nvme netapp ontapdevices nvme list-subsys lsblk -N -
Créer le groupe de volumes.
vgcreate <volume group name> /dev/mapper/<device id> # Where <volume group name> is the desired name for the volume group and <device id> is the nvme device id. pvs # Verify the physical volume is part of the volume group. vgs # Verify the volume group is created. -
Utilisation de l'interface utilisateur de gestion à
https:<proxmox node>:8006, cliquez sur Centre de données, sélectionnez Stockage, cliquez sur Ajouter et sélectionnez LVM.Afficher un exemple

-
Indiquez le nom de l'identifiant de stockage, choisissez le groupe de volumes existant et sélectionnez le groupe de volumes qui vient d'être créé avec l'interface de ligne de commande. Cochez l'option partagée. Avec Proxmox VE 9 et versions ultérieures, activez la fonction
Allow Snapshots as Volume-Chaincette option est visible lorsque la case à cocher « Avancé » est activée.Afficher un exemple

-

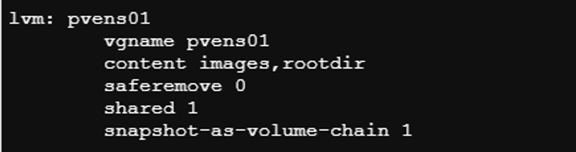

L'exemple suivant présente un fichier de configuration de stockage LVM utilisant NVMe/FC :
Afficher un exemple
