Configurez un cluster étendu pour un domaine de charge de travail à l'aide de la synchronisation active SnapMirror (SAN et NAS)
Suggérer des modifications
PDF
Dans ce cas d'utilisation, nous décrivons la procédure de configuration d'un cluster étendu pour un domaine de charge de travail en utilisant la synchronisation active SnapMirror avec les ONTAP tools for VMware vSphere (ONTAP tools 10.6 prend en charge FC et iSCSI). ONTAP prend en charge la synchronisation active SnapMirror à la fois pour les environnements SAN (avec iSCSI, Fibre Channel et NVMe over Fabrics) et NAS (NFSv3 et NFSv4.1).
Les configurations de clusters étendus uniformes et non uniformes sont prises en charge pour SAN. En cas de NAS, il s'agit d'une configuration active-passive avec ONTAP 9.19.1.
|
Les paramètres de proximité de l'hôte sont utilisés avec la configuration multipath pour garantir la sélection du chemin optimal pour le trafic de stockage. Les paramètres de proximité de l'hôte sont configurés sur l'igroup dans le cas de SCSI et sur le sous-système dans le cas de NVMe-oF. Par exemple, dans une configuration d'accès uniforme à l'hôte, l'hôte a accès aux deux systèmes de stockage du cluster étendu. En configuration multipath, les chemins optimaux et non optimaux sont configurés en fonction des paramètres de proximité de l'hôte. |
Aperçu du scénario

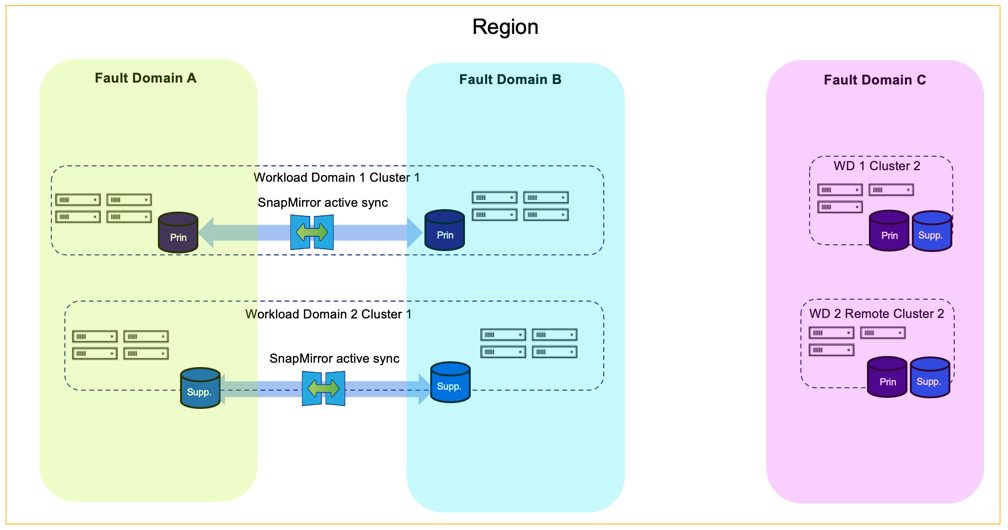

Les datastores du domaine de charge de travail VCF peuvent être protégés avec SnapMirror active sync pour offrir une solution de cluster étendu. La protection est activée au niveau du datastore (groupe de cohérence) pour le SAN et au niveau de la SVM pour le NAS.
Prérequis
Stockage principal sur le domaine de charge de travail
Le domaine de charge de travail peut être créé soit par importation, soit par création à l'aide de l'outil VCF Ops.
-
Créez un domaine de charge de travail avec n'importe quel protocole pris en charge.
-
Pour les datastores iSCSI et FC, consultez "Protégez le datastore vSphere avec les outils ONTAP"
-
Pour les datastores NVMe-oF et NFS, consultez la démonstration vidéo ci-dessous pour connaître les étapes à suivre afin de protéger les datastores sur le domaine de charge de travail avec la synchronisation active SnapMirror.
Stockage supplémentaire sur le domaine de charge de travail
Une fois le domaine de charge de travail opérationnel, des banques de données supplémentaires peuvent être créées et protégées à l'aide des outils ONTAP. Pour plus de détails sur la synchronisation active SnapMirror, consultez "Découvrez la synchronisation active SnapMirror d'ONTAP"
|
Avec ONTAP tools 10.6 et versions ultérieures, vous pouvez protéger les datastores du domaine de charge de travail avec la synchronisation active SnapMirror. Consultez la démonstration vidéo ci-dessous pour connaître les étapes permettant de protéger les datastores du domaine de charge de travail avec la synchronisation active SnapMirror. |
Informations Complémentaires
Pour plus d'informations sur la configuration des systèmes de stockage ONTAP , reportez-vous au"Documentation ONTAP 9" centre.
Pour plus d'informations sur la configuration de VCF, reportez-vous à"Documentation de VMware Cloud Foundation" .
