ONTAP Select pour les configurations à deux et quatre cartes réseau.
ONTAP Select prend en charge les configurations de commutateurs virtuels standard et distribués. Les commutateurs virtuels distribués prennent en charge les structures d'agrégation de liens (LACP). L'agrégation de liens est une structure réseau courante utilisée pour agréger la bande passante entre plusieurs adaptateurs physiques. LACP est une norme indépendante du fournisseur qui fournit un protocole ouvert pour les points de terminaison réseau regroupant des groupes de ports réseau physiques dans un seul canal logique. ONTAP Select peut fonctionner avec des groupes de ports configurés en tant que groupe d'agrégation de liens (LAG). Cependant, NetApp recommande d'utiliser les ports physiques individuels comme de simples ports de liaison montante (trunk) afin d'éviter la configuration LAG. Dans ce cas, les bonnes pratiques pour les commutateurs virtuels standard et distribués sont identiques.
Cette section décrit la configuration vSwitch et les stratégies d'équilibrage de charge qui doivent être utilisées dans les configurations à deux et quatre cartes réseau.
Lors de la configuration des groupes de ports à utiliser par ONTAP Select, les bonnes pratiques suivantes doivent être respectées : la stratégie d'équilibrage de charge au niveau du groupe de ports est basée sur l'itinéraire basé sur l'ID de port virtuel d'origine. VMware recommande de définir STP sur Portfast sur les ports de commutateur connectés aux hôtes ESXi.
Toutes les configurations vSwitch nécessitent au moins deux cartes réseau physiques regroupées dans une même équipe de cartes réseau. ONTAP Select prend en charge une seule liaison 10 Gbit/s pour les clusters à deux nœuds. Cependant, il est recommandé chez NetApp de garantir la redondance matérielle grâce à l'agrégation de cartes réseau.
Sur un serveur vSphere, les équipes de cartes réseau constituent la structure d'agrégation utilisée pour regrouper plusieurs cartes réseau physiques dans un seul canal logique, permettant ainsi de répartir la charge réseau entre tous les ports membres. Il est important de noter que les équipes de cartes réseau peuvent être créées sans l'aide du commutateur physique. Les politiques d'équilibrage de charge et de basculement peuvent être appliquées directement à une équipe de cartes réseau, qui ignore la configuration du commutateur en amont. Dans ce cas, les politiques ne s'appliquent qu'au trafic sortant.
|
Les canaux de port statiques ne sont pas pris en charge avec ONTAP Select. Les canaux compatibles LACP sont pris en charge avec les vSwitches distribués, mais l'utilisation de LAG LACP peut entraîner une répartition de charge inégale entre les membres du LAG. |
Pour les clusters à nœud unique, ONTAP Deploy configure la machine virtuelle ONTAP Select pour utiliser un groupe de ports pour le réseau externe et soit le même groupe de ports, soit, éventuellement, un groupe de ports différent pour le trafic de gestion du cluster et des nœuds. Pour les clusters à nœud unique, le nombre souhaité de ports physiques peut être ajouté au groupe de ports externes en tant qu'adaptateurs actifs.
Pour les clusters multinœuds, ONTAP Deploy configure chaque machine virtuelle ONTAP Select pour utiliser un ou deux groupes de ports pour le réseau interne et, séparément, un ou deux groupes de ports pour le réseau externe. Le trafic de gestion du cluster et des nœuds peut utiliser le même groupe de ports que le trafic externe, ou éventuellement un groupe de ports distinct. Le trafic de gestion du cluster et des nœuds ne peut pas partager le même groupe de ports que le trafic interne.
|
|
ONTAP Select prend en charge un maximum de quatre VMNIC. |
vSwitch standard ou distribué et quatre ports physiques par nœud
Quatre groupes de ports peuvent être attribués à chaque nœud d'un cluster multinœud. Chaque groupe de ports possède un port physique actif et trois ports physiques de secours, comme illustré ci-dessous.
vSwitch avec quatre ports physiques par nœud
L'ordre des ports dans la liste de secours est important. Le tableau suivant présente un exemple de répartition physique des ports entre les quatre groupes de ports.
Configurations réseau minimales et recommandées
| Groupe Port | Externe 1 | Externe 2 | Interne 1 | Interne 2 |
|---|---|---|---|---|
Actif |
vmnic0 |
vmnic1 |
vmnic2 |
vmnic3 |
Veille 1 |
vmnic1 |
vmnic0 |
vmnic3 |
vmnic2 |
Veille 2 |
vmnic2 |
vmnic3 |
vmnic0 |
vmnic1 |
Veille 3 |
vmnic3 |
vmnic2 |
vmnic1 |
vmnic0 |
Les figures suivantes illustrent les configurations des groupes de ports réseau externes depuis l'interface graphique de vCenter (ONTAP-External et ONTAP-External2). Notez que les adaptateurs actifs proviennent de cartes réseau différentes. Dans cette configuration, vmnic 4 et vmnic 5 sont des ports doubles sur la même carte réseau physique, tandis que vmnic 6 et vminc 7 sont également des ports doubles sur une carte réseau distincte (les vnmic 0 à 3 ne sont pas utilisés dans cet exemple). L'ordre des adaptateurs de secours permet un basculement hiérarchique, les ports du réseau interne étant les derniers. L'ordre des ports internes dans la liste de secours est également inversé entre les deux groupes de ports externes.
*Partie 1 : Configurations de groupe de ports externes ONTAP Select *
*Partie 2 : Configurations de groupes de ports externes ONTAP Select *
Pour plus de lisibilité, les devoirs sont les suivants :
| ONTAP- Externe | ONTAP-External2 |
|---|---|
Adaptateurs actifs : vmnic5 Adaptateurs de secours : vmnic7, vmnic4, vmnic6 |
Adaptateurs actifs : vmnic7 Adaptateurs de secours : vmnic5, vmnic6, vmnic4 |
Les figures suivantes illustrent la configuration des groupes de ports réseau internes (ONTAP-Internal et ONTAP-Internal2). Notez que les adaptateurs actifs proviennent de cartes réseau différentes. Dans cette configuration, vmnic 4 et vmnic 5 sont des ports doubles sur le même ASIC physique, tandis que vmnic 6 et vmnic 7 sont également des ports doubles sur un ASIC distinct. L'ordre des adaptateurs de secours assure un basculement hiérarchique, les ports du réseau externe étant les derniers. L'ordre des ports externes dans la liste de secours est également inversé entre les deux groupes de ports internes.
*Partie 1 : Configurations de groupe de ports internes ONTAP Select *
Partie 2 : ONTAP Select groupes de ports internes
Pour plus de lisibilité, les devoirs sont les suivants :
| ONTAP- Interne | ONTAP-Internal2 |
|---|---|
Adaptateurs actifs : vmnic4 Adaptateurs de secours : vmnic6, vmnic5, vmnic7 |
Adaptateurs actifs : vmnic6 Adaptateurs de secours : vmnic4, vmnic7, vmnic5 |
vSwitch standard ou distribué et deux ports physiques par nœud
Lors de l'utilisation de deux cartes réseau haut débit (25/40 Gbit/s), la configuration recommandée des groupes de ports est très similaire à celle avec quatre adaptateurs 10 Gbit/s. Il est recommandé d'utiliser quatre groupes de ports, même avec seulement deux adaptateurs physiques. Les affectations des groupes de ports sont les suivantes :
| Groupe Port | Externe 1 (e0a,e0b) | Interne 1 (e0c,e0e) | Interne 2 (e0d,e0f) | Externe 2 (e0g) |
|---|---|---|---|---|
Actif |
vmnic0 |
vmnic0 |
vmnic1 |
vmnic1 |
Attendre |
vmnic1 |
vmnic1 |
vmnic0 |
vmnic0 |

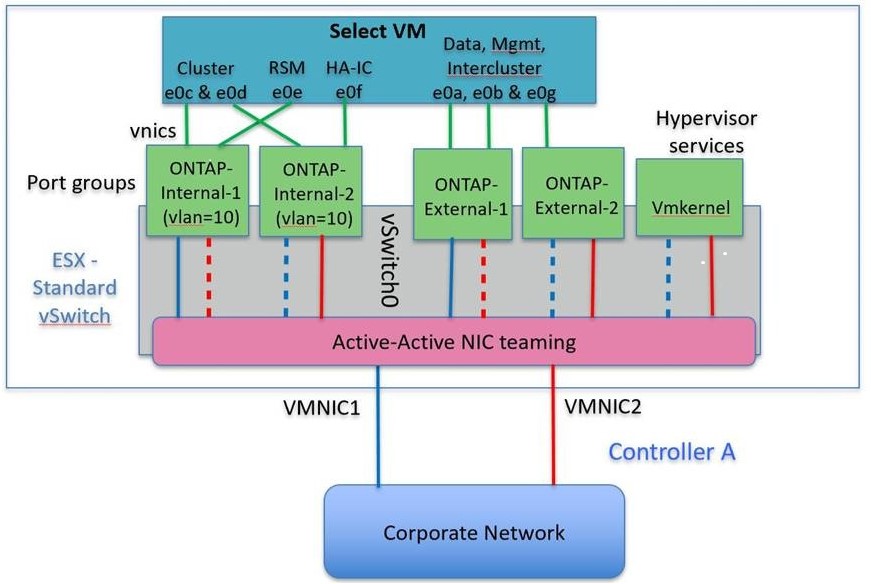

vSwitch avec deux ports physiques haut débit (25/40 Go) par nœud
Lors de l'utilisation de deux ports physiques (10 Gbit/s ou moins), chaque groupe de ports doit disposer d'un adaptateur actif et d'un adaptateur de secours configurés en vis-à-vis. Le réseau interne est uniquement présent pour les clusters ONTAP Select multinœuds. Pour les clusters mononœuds, les deux adaptateurs peuvent être configurés comme actifs dans le groupe de ports externes.
L'exemple suivant illustre la configuration d'un vSwitch et des deux groupes de ports responsables de la gestion des services de communication internes et externes pour un cluster ONTAP Select multinœud. Le réseau externe peut utiliser la VMNIC du réseau interne en cas de panne réseau, car ces dernières font partie de ce groupe de ports et sont configurées en mode veille. L'inverse est vrai pour le réseau externe. L'alternance des VMNIC actives et de secours entre les deux groupes de ports est essentielle au basculement correct des VM ONTAP Select en cas de panne réseau.

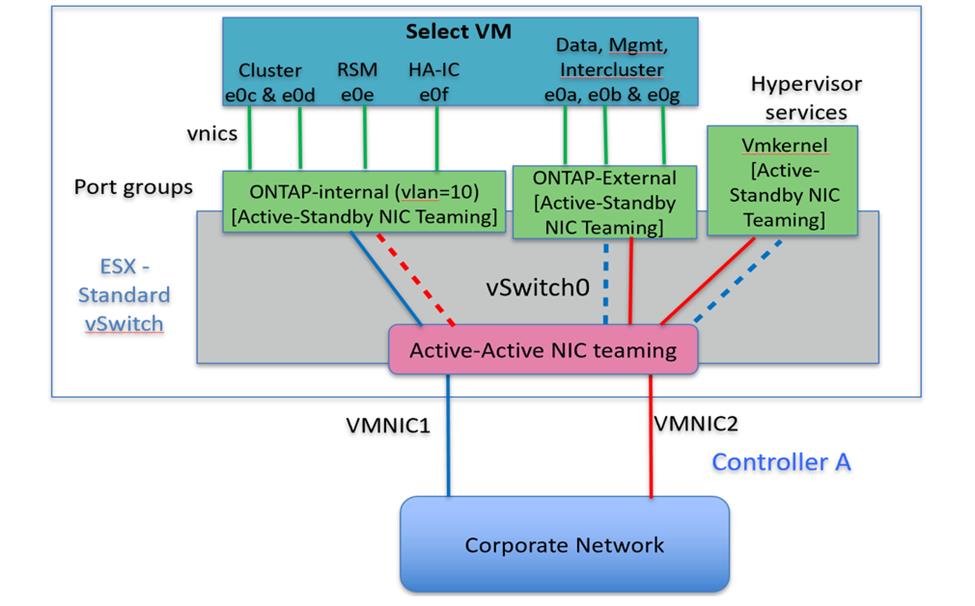

vSwitch avec deux ports physiques (10 Go ou moins) par nœud
vSwitch distribué avec LACP
Lors de l'utilisation de commutateurs virtuels distribués dans votre configuration, le protocole LACP peut être utilisé (bien que ce ne soit pas une bonne pratique) afin de simplifier la configuration réseau. La seule configuration LACP prise en charge nécessite que toutes les VMNIC soient dans un seul LAG. Le commutateur physique de liaison montante doit prendre en charge une taille de MTU comprise entre 7 500 et 9 000 sur tous les ports du canal. Les réseaux ONTAP Select internes et externes doivent être isolés au niveau du groupe de ports. Le réseau interne doit utiliser un VLAN non routable (isolé). Le réseau externe peut utiliser VST, EST ou VGT.
Les exemples suivants montrent la configuration vSwitch distribuée à l’aide de LACP.
Propriétés LAG lors de l'utilisation de LACP
Configurations de groupes de ports externes utilisant un vSwitch distribué avec LACP activé

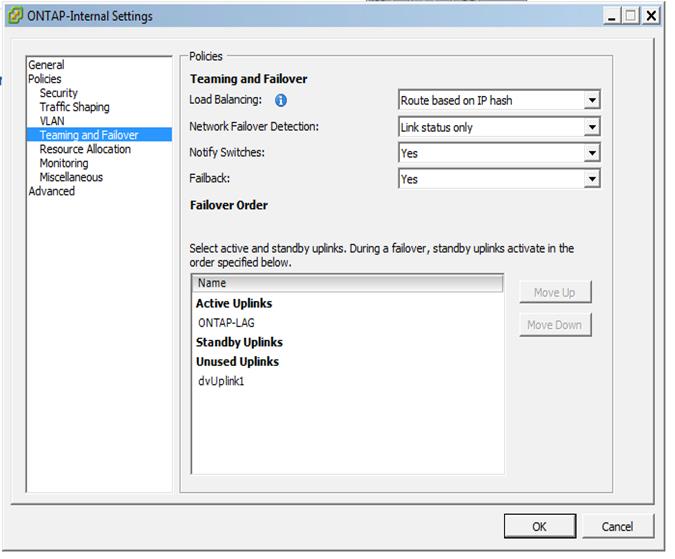

Configurations de groupes de ports internes utilisant un vSwitch distribué avec LACP activé
|
|
LACP nécessite la configuration des ports du commutateur en amont comme canal de port. Avant d'activer cette fonctionnalité sur le vSwitch distribué, assurez-vous qu'un canal de port compatible LACP est correctement configuré. |
