Configuration ONTAP Select VMware vSphere vSwitch sur ESXi
Suggérer des modifications
PDF
Configuration ONTAP Select vSwitch et politiques d'équilibrage de charge pour les configurations à deux et quatre cartes réseau.
ONTAP Select prend en charge l'utilisation des configurations vSwitch standard et distribuées. Les vSwitches distribués prennent en charge les constructions d’agrégation de liens (LACP). L’agrégation de liens est une construction réseau courante utilisée pour agréger la bande passante de l'agrégat sur plusieurs adaptateurs physiques. LACP est une norme indépendante des fournisseurs. Il fournit un protocole ouvert pour les points de terminaison réseau qui regroupent des groupes de ports réseau physiques en un seul canal logique. ONTAP Select peut fonctionner avec des groupes de ports configurés comme groupe d’agrégation de liens (LAG). Cependant, NetApp recommande d’utiliser les ports physiques individuels comme ports de liaison montante (trunk) simples afin d’éviter la configuration LAG. Dans ces cas, les bonnes pratiques pour les vSwitches standard et distribués sont identiques.
Cette section décrit la configuration du vSwitch et les politiques d'équilibrage de charge à utiliser dans les configurations à deux et quatre cartes réseau.
Lors de la configuration des groupes de ports pour ONTAP Select, suivez ces bonnes pratiques ; la stratégie d’équilibrage de charge au niveau du groupe de ports est Route Based on Originating Virtual Port ID. VMware recommande que STP soit configuré sur Portfast sur les ports du commutateur connectés aux hôtes ESXi.
Toutes les configurations vSwitch nécessitent au minimum deux cartes réseau physiques regroupées en une seule équipe NIC. ONTAP Select prend en charge une liaison unique de 10Gb pour les clusters à deux nœuds. Cependant, NetApp recommande d'utiliser l'agrégation de cartes réseau afin de garantir la redondance matérielle.
Sur un serveur vSphere, les équipes de cartes réseau (NIC teams) sont la structure d’agrégation utilisée pour regrouper plusieurs adaptateurs réseau physiques en un seul canal logique, permettant ainsi de répartir la charge réseau entre tous les ports membres. Il est important de se rappeler que les équipes de cartes réseau peuvent être créées sans le support du commutateur physique. Les stratégies d’équilibrage de charge et de basculement peuvent être appliquées directement à une équipe de cartes réseau, qui ne connaît pas la configuration du commutateur en amont. Dans ce cas, les stratégies ne s’appliquent qu’au trafic sortant.
|
Les canaux de ports statiques ne sont pas pris en charge avec ONTAP Select. Les canaux compatibles LACP sont pris en charge avec les vSwitches distribués, mais l'utilisation de LAG LACP peut entraîner une répartition de charge inégale entre les membres du LAG. |
Pour les clusters à nœud unique, ONTAP Deploy configure la machine virtuelle ONTAP Select afin d'utiliser un groupe de ports pour le réseau externe et soit le même groupe de ports, soit un groupe de ports différent (en option) pour le trafic de gestion du cluster et du nœud. Pour les clusters à nœud unique, vous pouvez ajouter le nombre souhaité de ports physiques au groupe de ports externe en tant qu'adaptateurs actifs.
Pour les clusters multi-nœuds, ONTAP Deploy configure chaque machine virtuelle ONTAP Select pour utiliser un ou deux groupes de ports pour le réseau interne et, séparément, un ou deux groupes de ports pour le réseau externe. Le trafic de gestion du cluster et du nœud peut soit utiliser le même groupe de ports que le trafic externe, soit, en option, un groupe de ports distinct. Le trafic de gestion du cluster et du nœud ne peut pas partager le même groupe de ports que le trafic interne.
|
|
ONTAP Select prend en charge un maximum de quatre VMNIC. |
Standard ou distribué vSwitch et quatre ports physiques par nœud
Vous pouvez affecter quatre groupes de ports à chaque nœud dans un cluster multi-nœuds. Chaque groupe de ports dispose d’un port physique actif et de trois ports physiques de secours, comme dans la figure suivante.

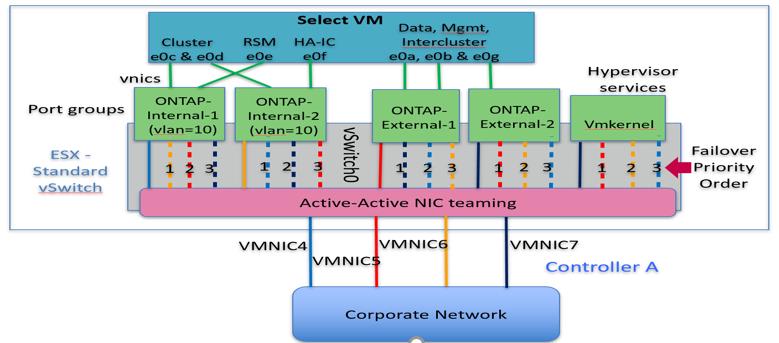

vSwitch avec quatre ports physiques par nœud
L'ordre des ports dans la liste de secours est important. Le tableau suivant présente un exemple de répartition physique des ports entre les quatre groupes de ports.
Configurations réseau minimales et recommandées
| Groupe de ports | Externe 1 | Externe 2 | Interne 1 | Interne 2 |
|---|---|---|---|---|
Actif |
vmnic0 |
vmnic1 |
vmnic2 |
vmnic3 |
Veille 1 |
vmnic1 |
vmnic0 |
vmnic3 |
vmnic2 |
Veille 2 |
vmnic2 |
vmnic3 |
vmnic0 |
vmnic1 |
Veille 3 |
vmnic3 |
vmnic2 |
vmnic1 |
vmnic0 |
Les figures suivantes illustrent la configuration des groupes de ports réseau externes depuis l’interface utilisateur vCenter (ONTAP-External et ONTAP-External2). Notez que les adaptateurs actifs proviennent de cartes réseau différentes. Dans cette configuration, vmnic 4 et vmnic 5 sont des ports doubles sur la même carte réseau physique, tandis que vmnic 6 et vmnic 7 sont également des ports doubles sur une carte réseau distincte (vmnic 0 à 3 ne sont pas utilisés dans cet exemple). L’ordre des adaptateurs de secours assure une bascule hiérarchique, les ports du réseau interne étant placés en dernier. L’ordre des ports internes dans la liste de secours est également inversé entre les deux groupes de ports externes.
Partie 1 : configurations des groupes de ports externes ONTAP Select

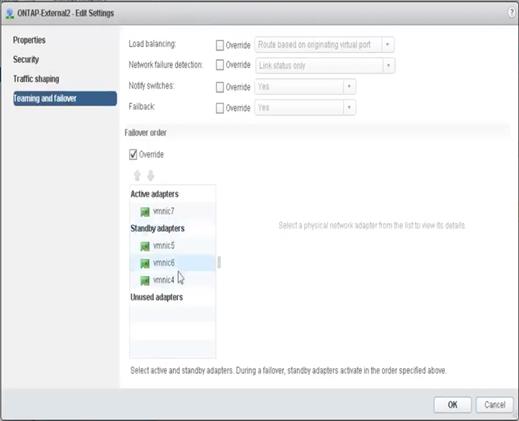

Partie 2 : configurations des groupes de ports externes ONTAP Select
Pour plus de clarté, les affectations sont les suivantes :
| ONTAP-External | ONTAP-External2 |
|---|---|
Adaptateurs actifs : vmnic5 Adaptateurs en veille : vmnic7, vmnic4, vmnic6 |
Adaptateurs actifs : vmnic7 Adaptateurs en veille : vmnic5, vmnic6, vmnic4 |
Les figures suivantes illustrent la configuration des groupes de ports du réseau interne (ONTAP-Internal et ONTAP-Internal2). Notez que les adaptateurs actifs proviennent de cartes réseau différentes. Dans cette configuration, vmnic 4 et vmnic 5 sont des ports doubles sur le même ASIC physique, tandis que vmnic 6 et vmnic 7 sont également des ports doubles sur un ASIC distinct. L'ordre des adaptateurs de secours assure une bascule hiérarchique, les ports du réseau externe étant placés en dernier. L'ordre des ports externes dans la liste de secours est également inversé entre les deux groupes de ports internes.

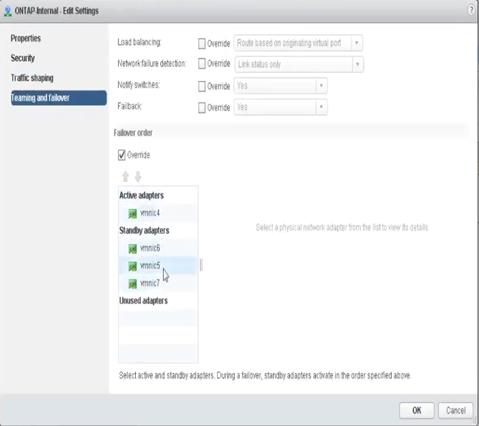

Partie 1 : Configurations des groupes de ports internes ONTAP Select
Partie 2 : groupes de ports internes ONTAP Select
Pour plus de clarté, les affectations sont les suivantes :
| ONTAP-Interne | ONTAP-Internal2 |
|---|---|
Adaptateurs actifs : vmnic4 Adaptateurs en veille : vmnic6, vmnic5, vmnic7 |
Adaptateurs actifs : vmnic6 Adaptateurs en veille : vmnic4, vmnic7, vmnic5 |
Standard ou distribué vSwitch et deux ports physiques par nœud
Lorsqu'on utilise deux cartes réseau haut débit (25/40Gb), la configuration recommandée des groupes de ports est conceptuellement très similaire à celle avec quatre adaptateurs 10Gb. Vous devriez utiliser quatre groupes de ports même lorsque vous n'utilisez que deux adaptateurs physiques. Les attributions des groupes de ports sont les suivantes :
| Groupe de ports | Externe 1 (e0a,e0b) | Interne 1 (e0c,e0e) | Interne 2 (e0d,e0f) | Externe 2 (e0g) |
|---|---|---|---|---|
Actif |
vmnic0 |
vmnic0 |
vmnic1 |
vmnic1 |
Veille |
vmnic1 |
vmnic1 |
vmnic0 |
vmnic0 |

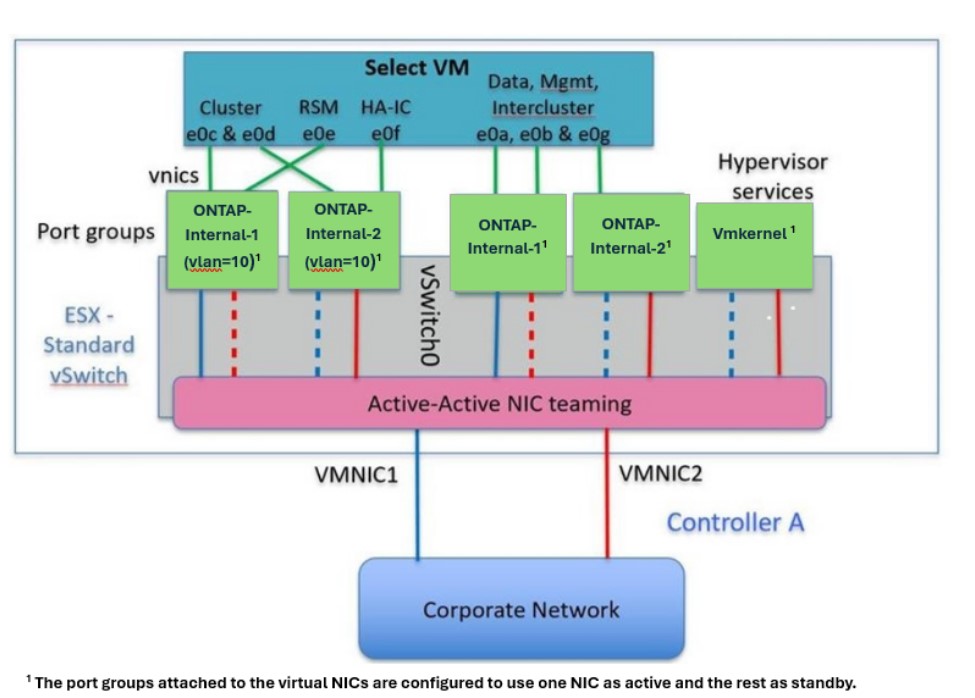

vSwitch avec deux ports physiques haut débit (25/40Gb) par nœud
Lors de l'utilisation de deux ports physiques (10Gb ou moins), chaque groupe de ports doit comporter un adaptateur actif et un adaptateur de secours configurés de manière opposée. Le réseau interne est uniquement présent pour les clusters ONTAP Select multi-nœuds. Pour les clusters mono-nœud, les deux adaptateurs peuvent être configurés comme actifs dans le groupe de ports externe.
L'exemple suivant montre la configuration d'un vSwitch et des deux groupes de ports responsables de la gestion des services de communication interne et externe pour un cluster ONTAP Select multinœud. Le réseau externe peut utiliser la VMNIC du réseau interne en cas de panne réseau, car les VMNICs du réseau interne font partie de ce groupe de ports et sont configurées en mode veille. L'inverse est vrai pour le réseau interne. L'alternance des VMNIC actives et de secours entre les deux groupes de ports est essentielle pour le basculement correct des machines virtuelles ONTAP Select lors des pannes réseau.

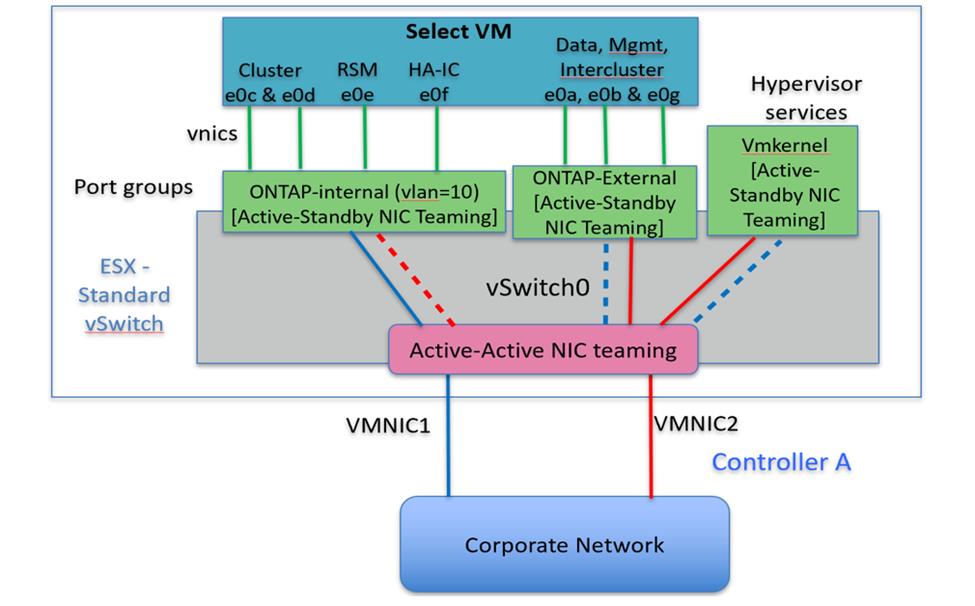

vSwitch avec deux ports physiques (10Gb ou moins) par nœud
Distributed vSwitch avec LACP
Lors de l'utilisation de vSwitches distribués dans votre configuration, LACP peut être utilisé (bien que ce ne soit pas une bonne pratique) afin de simplifier la configuration réseau. La seule configuration LACP prise en charge exige que toutes les VMNIC soient dans un seul LAG. Le commutateur physique de liaison montante doit prendre en charge une taille MTU comprise entre 7 500 et 9 000 sur tous les ports du canal. Les réseaux ONTAP Select internes et externes doivent être isolés au niveau du groupe de ports. Le réseau interne doit utiliser un VLAN non routable (isolé). Le réseau externe peut utiliser VST, EST ou VGT.
Les exemples suivants illustrent la configuration distribuée de vSwitch utilisant LACP.

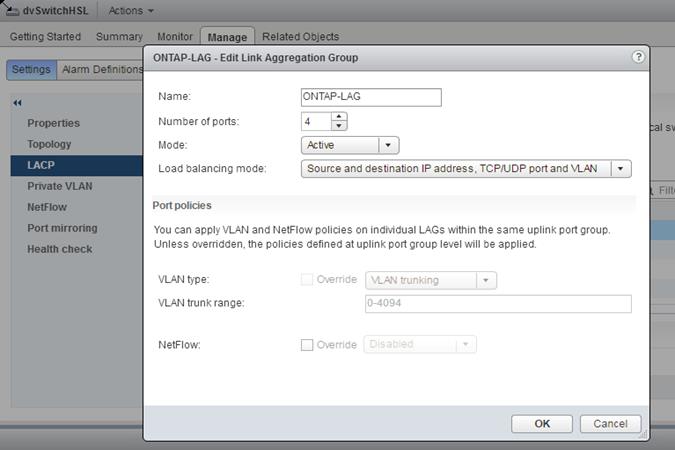

Propriétés LAG lors de l'utilisation de LACP

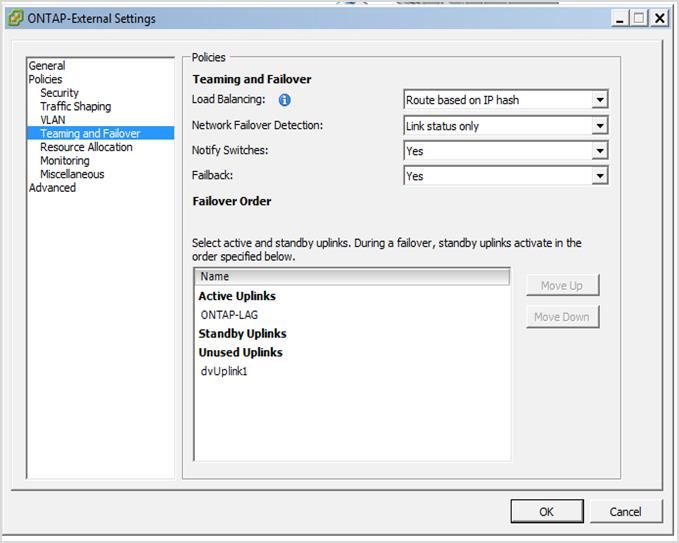

Configurations de groupes de ports externes utilisant un vSwitch distribué avec LACP activé
Configurations de groupes de ports internes utilisant un vSwitch distribué avec LACP activé
|
|
Pour utiliser LACP, vous devez configurer les ports du commutateur en amont en tant que canal de ports. Avant d'activer cette configuration sur le vSwitch distribué, assurez-vous qu'un canal de ports compatible LACP est correctement configuré. |
