Liste de contrôle de configuration et de préparation de l'hôte ESXi pour ONTAP Select
Suggérer des modifications
PDF
Préparez chaque hôte hyperviseur ESXi sur lequel un nœud ONTAP Select est déployé. Lors de la préparation des hôtes, évaluez soigneusement l'environnement de déploiement afin de vous assurer qu'ils sont correctement configurés et prêts à prendre en charge le déploiement d'un cluster ONTAP Select .
|
L'utilitaire d'administration ONTAP Select Deploy n'effectue pas la configuration réseau et de stockage requise des hôtes de l'hyperviseur. Vous devez préparer manuellement chaque hôte avant de déployer un cluster ONTAP Select . |
Étape 1 : préparer l’hôte hyperviseur ESXi
Vérifiez la configuration de l’hôte ESXi et des ports du pare-feu.
-
Vérifiez que chaque ESXi est configuré avec les éléments suivants :
-
Un hyperviseur préinstallé et pris en charge
-
Une licence VMware vSphere
-
-
Vérifiez que le même serveur vCenter peut gérer tous les hôtes sur lesquels un nœud ONTAP Select est déployé au sein du cluster.
-
Vérifiez que les ports du pare-feu sont configurés pour autoriser l'accès à vSphere. Ces ports doivent être ouverts pour prendre en charge la connectivité série aux machines virtuelles ONTAP Select .
RecommandéNetApp vous recommande d'ouvrir les ports de pare-feu suivants pour autoriser l'accès à vSphere :
-
Ports 7200 – 7400 (trafic entrant et sortant)
DéfautPar défaut, VMware autorise l’accès sur les ports suivants :
-
Port 22 et ports 1024 – 65535 (trafic entrant)
-
Ports 0 – 65535 (trafic sortant)
Pour plus d'informations, consultez le"Documentation Broadcom VMware vSphere" .
-
-
Familiarisez-vous avec les droits vCenter requis. Voir"Serveur VMware vCenter" pour plus d'informations.
Étape 2 : Vérifiez la configuration du cluster ONTAP Select
Vous pouvez déployer ONTAP Select en cluster multi-nœuds ou en cluster mono-nœud. Dans de nombreux cas, un cluster multi-nœuds est préférable en raison de sa capacité de stockage supplémentaire et de sa haute disponibilité (HA).
Les figures suivantes illustrent les réseaux ONTAP Select utilisés avec un cluster à nœud unique et un cluster à quatre nœuds.
La figure suivante illustre un cluster à nœud unique. Le réseau externe transporte le trafic client, de gestion et de réplication inter-cluster (SnapMirror/ SnapVault).

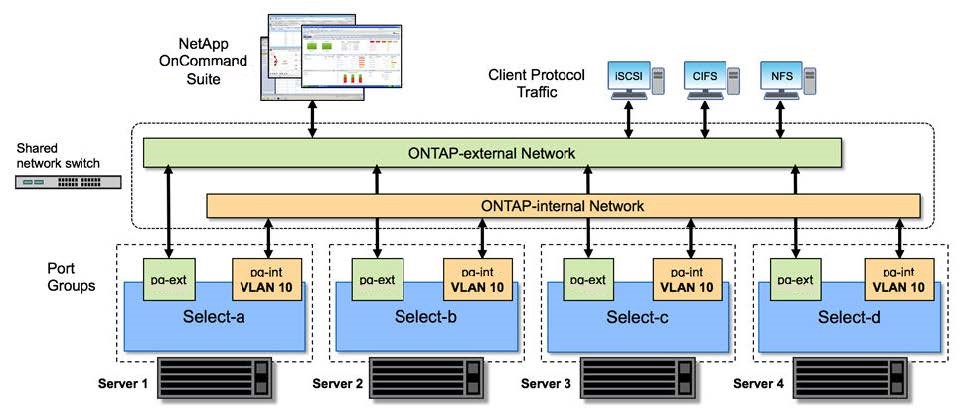

La figure suivante illustre un cluster à quatre nœuds avec deux réseaux. Le réseau interne permet la communication entre les nœuds pour prendre en charge les services réseau du cluster ONTAP . Le réseau externe transporte le trafic client, de gestion et de réplication inter-cluster (SnapMirror/ SnapVault).
La figure suivante illustre la configuration réseau typique d'une machine virtuelle ONTAP Select au sein d'un cluster à quatre nœuds. Il existe deux réseaux distincts : ONTAP interne et ONTAP externe.
