NetApp Disaster Recovery per datastore NFS

Collaboratori sureshthoppay kevin-hoke

NetApp Disaster Recovery per datastore NFS

L'implementazione del disaster recovery tramite replica a livello di blocco dal sito di produzione al sito di disaster recovery è un metodo resiliente ed economico per proteggere i carichi di lavoro da interruzioni del sito ed eventi di danneggiamento dei dati, come gli attacchi ransomware. Utilizzando la replica NetApp SnapMirror , i carichi di lavoro VMware in esecuzione su sistemi ONTAP locali con datastore NFS possono essere replicati su un altro sistema di storage ONTAP situato in un data center di ripristino designato in cui è distribuito anche VMware.

Questa sezione del documento descrive la configurazione di NetApp Disaster Recovery per configurare il disaster recovery per le VM VMware on-premise verso un altro sito designato. Questa configurazione include l'agente Console, l'onboarding degli array ONTAP, la definizione dei siti e l'associazione di VMware vCenter. Inoltre, questo documento descrive in dettaglio come configurare la replica tra i siti e come configurare e testare un piano di recovery. L'ultima sezione contiene istruzioni per eseguire un failover completo del sito e come eseguire il failback quando il sito primario viene ripristinato e riportato online.

Utilizzando Disaster Recovery, parte di NetApp Data Services, le aziende possono facilmente individuare i propri vCenters VMware on-premise e lo storage ONTAP. Le organizzazioni possono quindi creare gruppi di risorse, creare un piano di recovery, associarlo ai gruppi di risorse e testare o eseguire failover e failback. SnapMirror fornisce la replica a blocchi a livello di storage per mantenere aggiornati i due siti con modifiche incrementali, con un Recovery Point Objective (RPO) fino a 5 minuti. Inoltre, è possibile simulare le procedure di disaster recovery senza influire sulla produzione o sostenere costi aggiuntivi per lo storage.

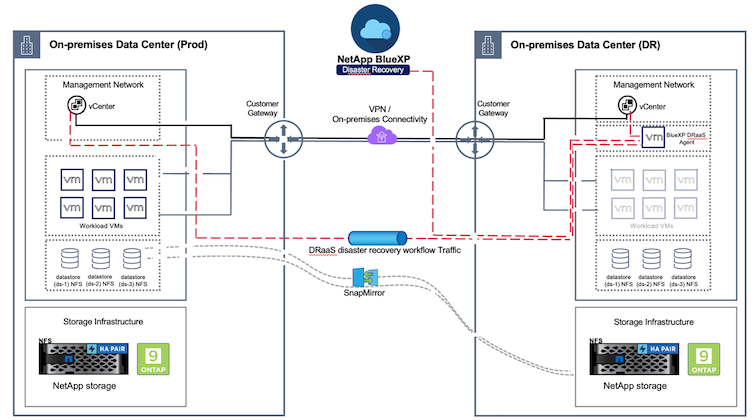

Disaster Recovery sfrutta la tecnologia FlexClone di ONTAP per creare una copia efficiente in termini di spazio del datastore NFS a partire dall'ultima Snapshot replicata nel sito di disaster recovery. Dopo aver completato il test di disaster recovery, puoi eliminare facilmente l'ambiente di test senza influire sulle risorse di produzione replicate effettive. In caso di failover effettivo, Disaster Recovery orchestra tutti i passaggi necessari per avviare automaticamente le macchine virtuali protette nel sito di disaster recovery designato con pochi clic. Il servizio invertirà anche la relazione di SnapMirror verso il sito primario e replicherà eventuali modifiche dal secondario al primario per un'operazione di failback, quando necessario. Tutte queste funzionalità sono disponibili a una frazione del costo rispetto ad altre alternative ben note.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Nota Per informazioni aggiornate e sulle versioni supportate di vCenter Server, ESXi e ONTAP per il Disaster Recovery, consulta "Configurazioni supportate per il disaster recovery".

Iniziare

Per iniziare con NetApp Disaster Recovery, usa NetApp Console e poi accedi al servizio.

  1. Accedi a Console.

  2. Dal menu di navigazione a sinistra di Console, seleziona Protection > Disaster Recovery.

  3. Compare la Disaster Recovery Dashboard.

    Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Prima di configurare il piano di Disaster Recovery, assicurati che siano soddisfatti i seguenti prerequisiti:

  • L'agente della console è stato distribuito.

  • L'agente dispone di connettività ai sistemi vCenter di origine e di destinazione e ai sistemi storage.

  • È disponibile un cluster ONTAP con SVM abilitata per il servizio NFS.

  • In Console vengono aggiunti i sistemi di storage NetApp on-premises che ospitano datastore NFS per VMware.

  • Quando si utilizzano nomi DNS, è necessario che sia attiva la risoluzione DNS. In caso contrario, utilizzare gli indirizzi IP per vCenter.

  • La replica SnapMirror è configurata per i volumi di datastore basati su NFS designati.

  • Assicurarsi che l'ambiente disponga di versioni supportate dei server vCenter Server ed ESXi.

Una volta stabilita la connettività tra il sito di origine e quello di destinazione, procedere con la configurazione, che dovrebbe richiedere un paio di clic e circa 3-5 minuti.

Nota NetApp consiglia di distribuire l'agente Console nel sito di destinazione o in un terzo sito, in modo che l'agente Console possa comunicare attraverso la rete con le risorse di origine e di destinazione.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

NetApp Disaster Recovery: configurazione

Il primo passo nella preparazione al ripristino di emergenza consiste nell'individuare e aggiungere vCenter e le risorse di storage a NetApp Disaster Recovery.

Apri Console e seleziona Protezione > Disaster Recovery dalla navigazione a sinistra. Fai clic su Siti, inserisci un nome e seleziona il tipo di posizione. Quindi, fai clic sul pulsante Aggiungi vCenter.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Aggiungere le seguenti piattaforme:

  • Fonte. vCenter locale.

    Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

  • Destinazione. VMC SDDC vCenter.

    Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Una volta aggiunti i vCenter, viene attivata la rilevazione automatica.

Configurazione della replica di archiviazione tra l'array del sito di origine e l'array del sito di destinazione

SnapMirror fornisce la replica dei dati in un ambiente NetApp. Basata sulla tecnologia Snapshot di NetApp, la replica di SnapMirror è estremamente efficiente perché replica solo i blocchi modificati o aggiunti dall'aggiornamento precedente. SnapMirror si configura facilmente utilizzando NetApp OnCommand System Manager o la CLI di ONTAP. NetApp Data Services crea anche la relazione di SnapMirror, a condizione che il cluster e il peering SVM siano configurati in anticipo.

Nei casi in cui lo storage primario non sia completamente perso, SnapMirror fornisce un mezzo efficiente per risincronizzare i siti primario e di DR. SnapMirror può risincronizzare i due siti, trasferendo dal sito di DR al sito primario solo i dati modificati o nuovi, semplicemente invertendo le relazioni di SnapMirror. Ciò significa che i piani di replica dei dati nel Disaster Recovery possono essere risincronizzati in entrambe le direzioni dopo un failover senza ricopiare l'intero volume. Se una relazione viene risincronizzata nella direzione inversa, solo i nuovi dati scritti dall'ultima sincronizzazione riuscita della copia Snapshot vengono inviati di nuovo alla destinazione.

Nota Se la relazione di SnapMirror è già configurata per il volume tramite CLI o System Manager, NetApp Data Services rileva la relazione e prosegue con il resto delle operazioni del flusso di lavoro.

Come configurarlo per VMware Disaster Recovery

La procedura per creare la replica di SnapMirror rimane la stessa per qualsiasi applicazione. Il processo può essere manuale o automatizzato. Il modo più semplice è utilizzare NetApp Console per configurare la replica di SnapMirror tramite un semplice drag & drop del sistema ONTAP di origine nell'ambiente verso la destinazione, in modo da attivare la procedura guidata che ti accompagna nel resto del processo.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Disaster Recovery può anche automatizzare la stessa operazione a condizione che siano soddisfatti i due criteri seguenti:

  • I cluster di origine e di destinazione hanno una relazione peer.

  • L'SVM di origine e l'SVM di destinazione hanno una relazione peer.

    Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Nota Se la relazione di SnapMirror è già configurata per il volume tramite CLI, Disaster Recovery la rileva e prosegue con il resto delle operazioni del flusso di lavoro.

Cosa può fare il Disaster Recovery per te?

Dopo aver aggiunto i siti di origine e di destinazione, Disaster Recovery esegue automaticamente un rilevamento approfondito e visualizza le macchine virtuali insieme ai metadati associati. Disaster Recovery rileva inoltre automaticamente le reti e i gruppi di porte utilizzati dalle macchine virtuali e li compila.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Dopo aver aggiunto i siti, le VM possono essere raggruppate in gruppi di risorse. I gruppi di risorse di Disaster Recovery ti consentono di raggruppare un insieme di VM dipendenti in gruppi logici che contengono i relativi ordini di avvio e ritardi di avvio che possono essere eseguiti durante il ripristino. Per iniziare a creare gruppi di risorse, vai a Resource Groups e fai clic su Create New Resource Group.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Nota Il gruppo di risorse può essere creato anche durante la creazione di un piano di replica.

L'ordine di avvio delle VM può essere definito o modificato durante la creazione dei gruppi di risorse utilizzando un semplice meccanismo di trascinamento della selezione.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Una volta creati i gruppi di risorse, il passaggio successivo consiste nel creare il progetto di esecuzione o un piano per ripristinare macchine virtuali e applicazioni in caso di disastro. Come indicato nei prerequisiti, la replica SnapMirror può essere configurata in anticipo oppure DRaaS può configurarla utilizzando l'RPO e il conteggio di conservazione specificati durante la creazione del piano di replica.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Configurare il piano di replica selezionando le piattaforme vCenter di origine e di destinazione dal menu a discesa e scegliere i gruppi di risorse da includere nel piano, insieme al raggruppamento delle modalità di ripristino e accensione delle applicazioni e alla mappatura di cluster e reti. Per definire il piano di ripristino, accedere alla scheda Piano di replica e fare clic su Aggiungi piano.

Per prima cosa, seleziona il vCenter di origine e poi quello di destinazione.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

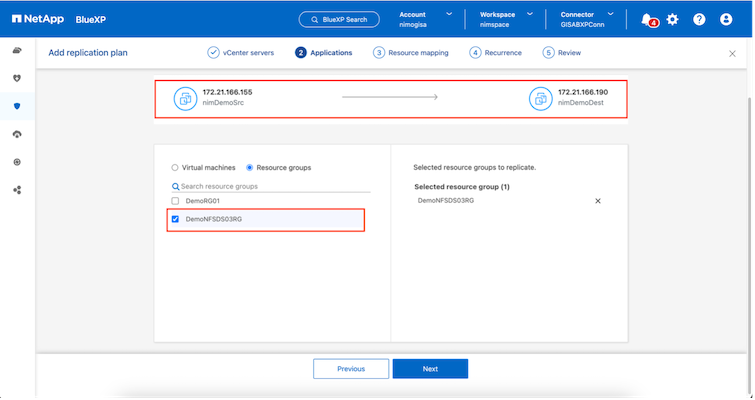

Il passo successivo è selezionare i gruppi di risorse esistenti. Se non è stato creato alcun gruppo di risorse, la procedura guidata aiuta a raggruppare le macchine virtuali richieste (in pratica a creare gruppi di risorse funzionali) in base agli obiettivi di ripristino. Ciò aiuta anche a definire la sequenza operativa di come devono essere ripristinate le macchine virtuali delle applicazioni.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Nota Il gruppo di risorse consente di impostare l'ordine di avvio utilizzando la funzionalità di trascinamento della selezione. Può essere utilizzato per modificare facilmente l'ordine in cui le VM verranno accese durante il processo di ripristino.
Nota Ogni macchina virtuale all'interno di un gruppo di risorse viene avviata in sequenza in base all'ordine. Vengono avviati in parallelo due gruppi di risorse.

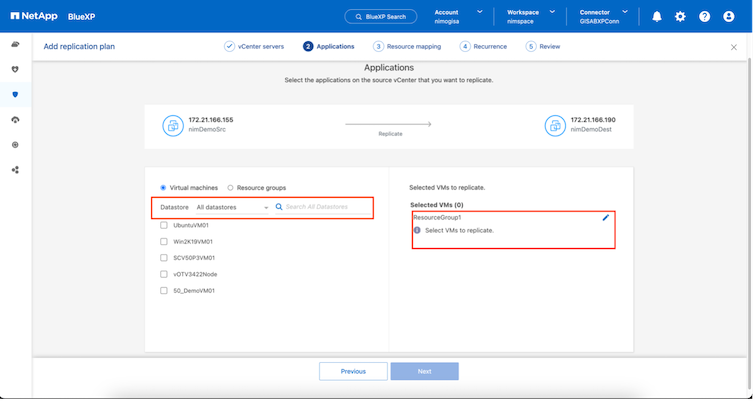

La schermata seguente mostra l'opzione per filtrare macchine virtuali o datastore specifici in base ai requisiti organizzativi se i gruppi di risorse non sono stati creati in precedenza.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

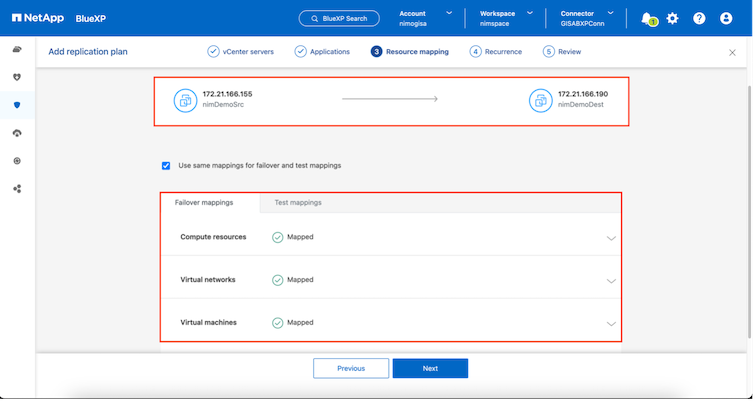

Una volta selezionati i gruppi di risorse, crea le mappature di failover. In questa fase, specifica come le risorse dell'ambiente di origine vengono mappate nella destinazione. Ciò include risorse di calcolo e reti virtuali. La personalizzazione IP, gli script pre e post, i ritardi di avvio, la coerenza delle applicazioni e così via. Per informazioni dettagliate, consulta "Creare un piano di replicazione".

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Nota Per impostazione predefinita, vengono utilizzati gli stessi parametri di mappatura sia per le operazioni di test che per quelle di failover. Per impostare diverse mappature per l'ambiente di test, selezionare l'opzione Mappatura test dopo aver deselezionato la casella di controllo come mostrato di seguito:

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Una volta completata la mappatura delle risorse, fare clic su Avanti.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Selezionare il tipo di ricorrenza. In parole semplici, seleziona l'opzione Migra (migrazione una tantum tramite failover) o replica continua ricorrente. In questa procedura dettagliata è selezionata l'opzione Replica.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

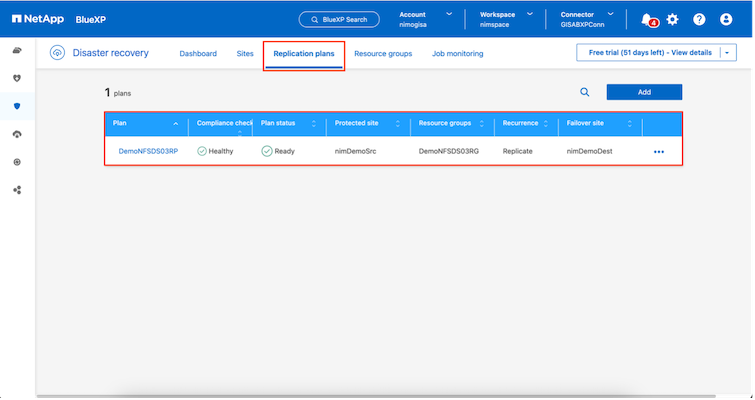

Una volta fatto, rivedi le mappature create e poi clicca su Aggiungi piano.

Nota Le macchine virtuali (VM) provenienti da volumi e SVM diversi possono essere incluse in un piano di replica. A seconda del posizionamento delle VM (che si trovino sullo stesso volume o su volumi separati all'interno dello stesso SVM, oppure su volumi separati in SVM diversi), Disaster Recovery crea uno Snapshot del gruppo di coerenza.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Il disaster recovery comprende i seguenti flussi di lavoro:

  • Failover di test (incluse simulazioni automatiche periodiche)

  • Test di failover di pulizia

  • Failover

  • Rifasamento

Failover di prova

Il test di failover in Disaster Recovery è una procedura operativa che consente agli amministratori VMware di convalidare completamente i loro piani di recovery senza interrompere gli ambienti di produzione. Durante un test di failover, Disaster Recovery crea copie NetApp FlexClone efficienti in termini di spazio dei volumi datastore NFS replicati sul sistema storage di DR. Questi volumi FlexClone vengono quindi montati sugli host ESXi nel sito di DR e le VM vengono avviate in una rete di test isolata. Questo processo consente agli amministratori di verificare che i loro piani di disaster recovery funzioneranno come previsto in caso di un disastro reale.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

La funzionalità di Disaster Recovery include la possibilità di selezionare lo Snapshot come opzione facoltativa nell'operazione di failover di test. Questa funzionalità consente all'amministratore VMware di verificare che tutte le modifiche apportate di recente nell'ambiente siano replicate al sito di destinazione e siano quindi presenti durante il test. Tali modifiche includono le patch al sistema operativo guest della VM

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Quando l'amministratore VMware esegue un'operazione di failover di prova, Disaster Recovery automatizza le seguenti attività:

  • Attivazione delle relazioni SnapMirror per aggiornare l'archiviazione nel sito di destinazione con tutte le modifiche recenti apportate nel sito di produzione.

  • Creazione di volumi NetApp FlexClone dei volumi FlexVol sull'array di archiviazione DR.

  • Collegamento dei datastore NFS nei volumi FlexClone agli host ESXi nel sito DR.

  • Collegamento degli adattatori di rete della VM alla rete di prova specificata durante la mappatura.

  • Riconfigurazione delle impostazioni di rete del sistema operativo guest della VM come definite per la rete nel sito DR.

  • Esecuzione di tutti i comandi personalizzati memorizzati nel piano di replicazione.

  • Accensione delle VM nell'ordine definito nel piano di replica.

    Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Operazione di test di failover di pulizia

L'operazione di test di failover di pulizia avviene dopo il completamento del test del piano di replica e quando l'amministratore VMware risponde al prompt di pulizia.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Questa azione reimposterà le macchine virtuali (VM) e lo stato del piano di replica allo stato pronto.

Quando l'amministratore VMware esegue un'operazione di ripristino, Disaster Recovery completa il seguente processo:

  1. Spegne ogni VM recuperata nella copia FlexClone utilizzata per il test.

  2. Elimina il volume FlexClone utilizzato per presentare le VM recuperate durante il test.

Migrazione pianificata e failover

Il Disaster Recovery prevede due metodi per eseguire un failover effettivo: la migrazione pianificata e il failover. Il primo metodo, la migrazione pianificata, include l'arresto delle VM e la sincronizzazione della replica dello storage nel processo per ripristinare o spostare efficacemente le VM nel sito di destinazione. La migrazione pianificata richiede l'accesso al sito di origine. Il secondo metodo, il failover, è un failover pianificato/non pianificato in cui le VM vengono ripristinate nel sito di destinazione dall'ultimo intervallo di replica dello storage che è stato completato con successo. A seconda del RPO definito nella soluzione, è prevedibile una certa perdita di dati nello scenario di Disaster Recovery.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Quando l'amministratore VMware esegue un'operazione di failover, Disaster Recovery automatizza le seguenti attività:

  • Interrompere ed eseguire il failover delle relazioni NetApp SnapMirror .

  • Collegare i datastore NFS replicati agli host ESXi nel sito DR.

  • Collegare gli adattatori di rete della VM alla rete del sito di destinazione appropriata.

  • Riconfigurare le impostazioni di rete del sistema operativo guest della VM come definite per la rete nel sito di destinazione.

  • Eseguire eventuali comandi personalizzati memorizzati nel piano di replicazione.

  • Accendere le VM nell'ordine definito nel piano di replica.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Rifasamento

Un failback è una procedura facoltativa che ripristina la configurazione originale dei siti di origine e di destinazione dopo un ripristino.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Gli amministratori VMware possono configurare ed eseguire una procedura di failback quando sono pronti a ripristinare i servizi sul sito di origine.

NOTA: Disaster Recovery replica (risincronizza) tutte le modifiche sulla macchina virtuale di origine originale prima di invertire la direzione della replica. Questo processo inizia da una relazione che ha completato il failover verso una destinazione e prevede i seguenti passaggi:

  • Spegnere e annullare la registrazione delle macchine virtuali e dei volumi sul sito di destinazione.

  • Interrompere la relazione SnapMirror sulla sorgente originale per renderla di lettura/scrittura.

  • Risincronizzare la relazione SnapMirror per invertire la replica.

  • Montare il volume sulla sorgente, accendere e registrare le macchine virtuali di origine.

Per ulteriori dettagli su come accedere e configurare Disaster Recovery, consulta la documentazione "Scopri NetApp Disaster Recovery for VMware".

Monitoraggio e dashboard

Da Console o da ONTAP CLI, puoi monitorare lo stato di integrità della replica per i volumi datastore appropriati e tenere traccia dello stato di un failover o di un failover di test tramite Job Monitoring.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Nota Se un lavoro è in corso o in coda e si desidera interromperlo, è disponibile un'opzione per annullarlo.

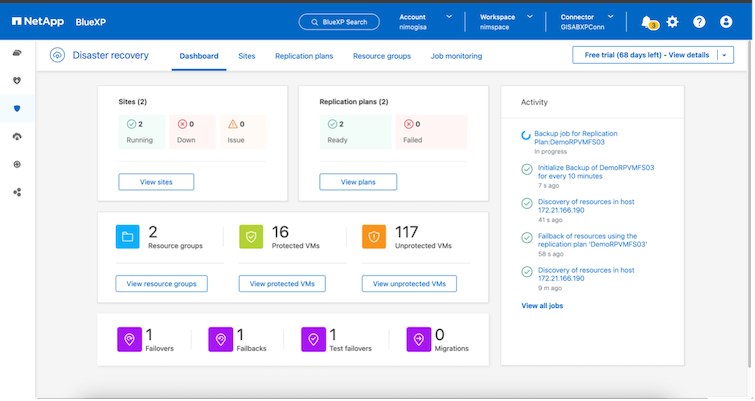

Con la dashboard di disaster recovery, puoi valutare con sicurezza lo stato dei siti di disaster recovery e dei piani di replica. Questo ti consente di identificare rapidamente siti e piani integri, disconnessi o degradati.

Figura che mostra il dialogo di input/output o che rappresenta il contenuto scritto

Si tratta di una soluzione potente per gestire un piano di disaster recovery personalizzato e su misura. Il failover può essere eseguito come failover pianificato oppure con un clic su un pulsante quando si verifica un disastro e si decide di attivare il sito DR.

Per saperne di più su questo processo, sentiti libero di seguire il video dettagliato o di utilizzare il"simulatore di soluzioni" .
